Отвод воды от фундамента дома: способы и материалы, как отвести дождевую воду с крыши

Установка дренажной системы на участке

Если вы решили сделать дренаж фундамента дома своими руками, будьте предельно внимательны. В первую очередь нужно выкопать траншею определенной глубины, затем в нее уложить фильтрующую ткань, которая пропускает воду и служит защитой от засора отверстий в трубах, что позволит дренажной системе уводить воду от фундамента строения. Далее всю фильтрующую ткань накрываем песком. Данная процедура позволяет сделать дно ровным. Если дно выкопанной траншеи ровное и плотное, можно обойтись без песка, трубы укладывают сразу на фильтрующую ткань. Альтернативой песку служит гравий, который способен хорошо пропускать воду к трубам.

Дренажная система

Трубы необходимо укладывать под уклоном, дабы избежать застоя воды в них. Для уклона достаточно всего 10 мм на один метр трубы. Он измеряется строительным уровнем, если система не протяженная. На длинных участках измерить уклон можно при помощи угломера и указателя. Уклон необходим, чтобы вода стекала. В этом случае фундамент будет защищен от воды.

Трубы скрепляются или склеиваются между собой. Шов обматывается изолентой. Когда они уложены, их засыпают гравием на 10–15 сантиметров. При необходимости устройства более эффективной фильтрующей поверхности, толщину слоя увеличивают. Трубы засыпают со всех сторон. Гравий застилают фильтрующей тканью и засыпают грунтом. После проделанной работы грунт трамбуют. Эти процедуры обеспечат надежную защиту фундамента от воды.

Этапы строительства дренажа фундамента

Кстати, водой, которая собирается в емкости, можно поливать огород. Конечно, нужно предусмотреть колодцы, из которых удобно брать воду. Для сточных вод сделайте отдельную канализацию, чтобы они не смешивались с нечистотами. При отсутствии водяного замка запах может распространиться по трубам и по участку. Данной проблемы можно избежать, установив клапан в трубе, который будет открываться под напором воды.

Для наглядности дренажа фундамента своими руками видео:

Когда нужен дренаж

Строители отвечают на этот вопрос однозначно – всегда! Но для сомневающихся заказчиков специалисты готовы привести обстоятельства, которые служат прямыми рекомендациями к обустройству водоотводящей системы. Они делятся на несколько категорий.

В первую очередь рассмотрим группу причин, связанных с особенностями расположения участка:

Ровная местность. Такие земли кажутся собственникам оптимальными для строительства, так как, по их мнению, требуют минимальной предварительной подготовки. Но на самом деле дренирование в этом случае относится к обязательным. При обильном выпадении осадков, в период весеннего таяния снега или в результате других обстоятельств вода на ровном участке станет большой проблемой – она начнёт уходить строго по вертикали, что в самые короткие сроки вызовет переувлажнённость.
Низина. Самое неудачное расположение для участка с точки зрения ухода воды естественным путём. Даже незначительные осадки приведут к тому, что со всех остальных участков вода пойдёт в низменность. Без дренажа использовать участок будет невозможно.
Ярко выраженный уклон. С одной стороны, такие участки частично за счёт естественного сформированного рельефом водоотведения избавлены от излишков воды. Но с другой – некоторые области подвергаются постоянному воздействию воды, так как именно туда уходят все потоки в весенний период или после обильных дождей. Без грамотного дренирования вопрос не решить.

Вторая категория включает в себя почвенные особенности земельного участка. Обязательной система водоотведения будет для тех почв, которые представлены глиной и тяжёлым суглинком. Такие почвы не позволяют влаге уходить в глубинные слои и держат её на поверхности.

Однозначное показание к дренажу – высокий уровень грунтовых вод. Им считается залегание на глубине метра и менее.

Ещё одна группа отображает особенности возведённого на участке строения и его оформления:

Заглубленный фундамент. Такое случается довольно часто и чаще всего обнаруживается собственниками после 1-2 лет проживания в доме. Выражается проблема в попадании подошвы в зону подтопления в период поднятия грунтовых вод, что приводит к разрушению фундамента. Подобные ситуации случаются, когда уже по факту сдачи дома владельцы начинают обдумывать дренажную систему.
Искусственные покрытия большей части участка. Конечно, никому не хочется ходить по земле и грязи. Поэтому участок закрывается тротуарами, плиткой, брусчаткой и не только. В итоге он получает красивый и аккуратный внешний вид и проблемы с уходом воды. Она задерживается на поверхности даже после небольшого дождя.
Система автополива. Газоны – это уже привычный минимум для оформления загородных участков. И чтобы трава росла густой и не пересыхала, собственники устанавливают системы автополива. Они отлично влияют на газоны, но сильно увеличивают увлажнённость почвы. Исправит ситуацию только дренаж.

Обслуживание систем водоотведения

Обслуживание приведенных выше систем дренажа не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:

Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.

Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.

Советы от профессионалов:

Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями.

Виды водоотводов

Чтобы защитить основание здания от осадков, и талой воды используются разные конструкции водоотвода и объединяются в одну систему. К ним относятся: отмостка, водосток, вертикальные скважины, дренажные системы.

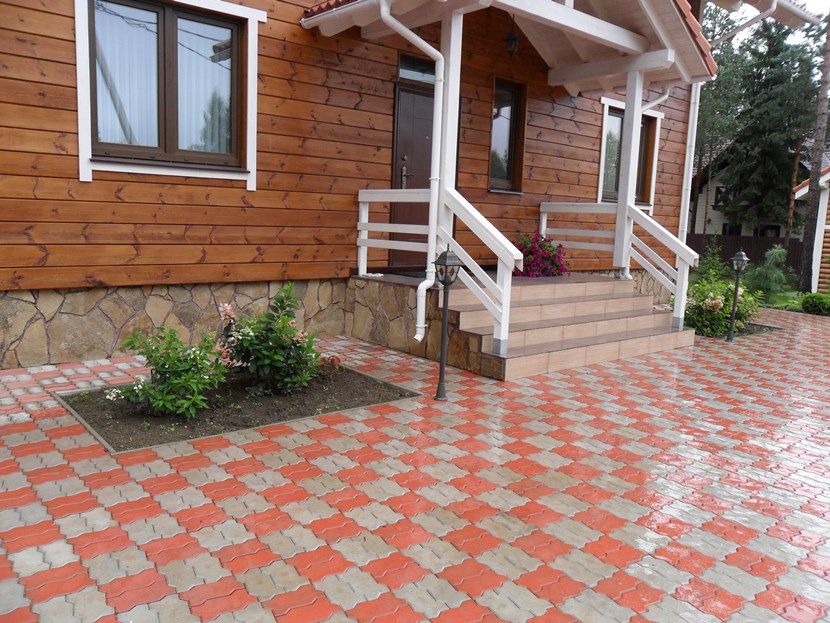

Отмостка

В случае средней некритичной нормы осадков за год в определённом месте защиту фундамента выполняют с помощью отмостки. Обычно она выполняется из бетона, но могут быть устроены и накопительные приспособления. Каждый из вариантов позволяет осуществить отвод воды от отмостки дома на безопасное отдаление, в соответствии со своей шириной.

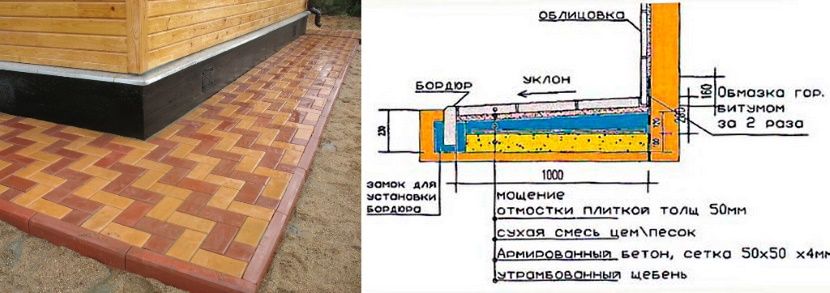

Отмостка должна отвечать надлежащим качественным характеристикам:

она должна выступать на 25-30 см по сравнению с крышей;
её установка требуется по всей окружности дома;
необходима установка незначительного уклона (меньше 5 градусов), что будет обеспечивать слив воды в другую сторону от стен дома;
отмостку должны составлять подстилка (из щебня, гравия) и бетонное покрытие.

Если влажность грунта невысокая и осадков выпадает немного, то с отведением воды от фундамента справится отмостка

Водосток

Водосточная система тоже способствует ограждению фундамента от излишков воды. Без неё масса осадков направится к подножию здания, будет заливать стены, подмывать фундамент. Из-за этого поверхность стен плесневеет, а деревянные составляющие – гниют.

Установка водостока, который составляют жёлоба и трубы, помогает оптимально обезопасить жильё от верхнего водяного потока. Основная задача – отвод воды на достаточное отдаление от основания здания. Для этого используют:

дренажный колодец;
канаву,
общую или частную канализацию;
накопительный коллектор;
ёмкости на полив грядок.

Водосток собирает воду с крыши и отводит ее подальше от фундамента

Вертикальные скважины

Для такого варианта водоотвода требуется пробурить вертикальные скважины в виде пятиметрового колодца. В него вставляется рейка, обёртывается геотекстилем.

Рейка засыпается гравием, горловина колодца закрывается щебнем и геоматерией. Потом все элементы системы маскируются дёрном. Подобные скважины в самых затопляемых местах способствуют снижению уровня грунтовых вод и быстрому осушению больших луж.

Использование вертикальных скважин при возведении дома в местах в местах с большим количеством грунтовых вод На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Дренажные системы

Дренажная система – более затратный и продолжительный по времени способ, но более эффективный. Требуется изучение местности, угла наклона, предполагаемой нагрузки (на основе этого подбирается материал).

Дренажная система включает в себя три типа:

пластовый – используется очень часто, укладывается под всей территорией строения в виде песчаной, щебневой, гравийной «подушки»;
внутренний дренаж – трубы, прокладываемые под подвальным помещением здания или под всем фундаментом, а потом ведущие в колодец;

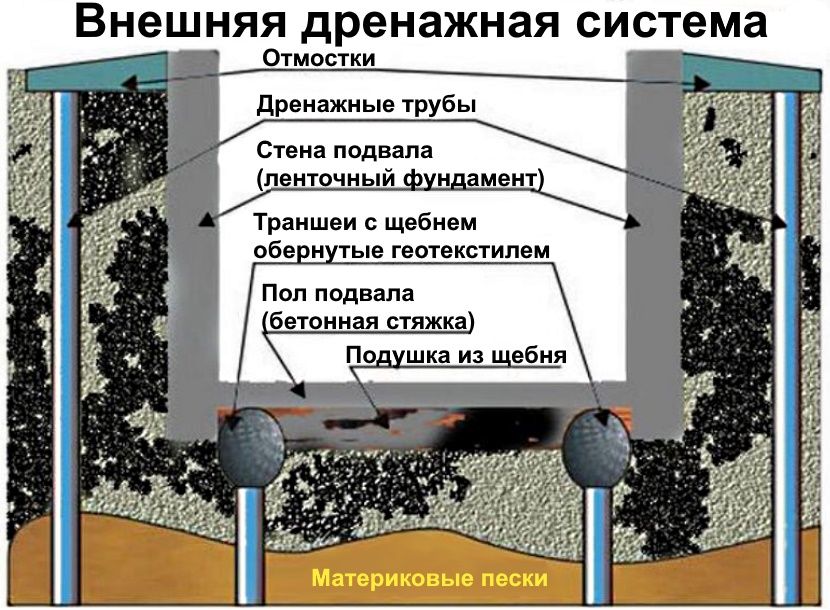

внешний дренаж – располагается по окружности здания и включает в себя траншеи, трубы, для направления воды в скважину.

Внешний дренаж имеет два вида:

Открытая дренажная система – по окружности выкапывается канава. Способ отличается дешевизной, эффективностью, но эстетика оставляет желать лучшего.
Закрытая система – на дне выкопанных траншей укладывают песок, щебень. Потом туда прокладывают трубы, ведущие в колодец или водосток, оборачивают их геотканью, маскируют дёрном.

Хорошая дренажная система для отвода воды от фундамента дома, проектируется вместе с самим проектом дома

Сезонные образования поверхностной воды ликвидируются комплексными действиями, включающими:

водосточную систему кровли;
отмостки;
систему водоотвода.

Водосток с крыши нужен для объединения потоков воды, после дождя и таяния снега. Перед тем, как отвести воду с крыши от дома, происходит перенаправление водяных потоков к ливневкам под водостоками.

Отвод от основания талых и ливневых вод выполняет кольцевой дренаж. Такое водоотведение предполагает траншеи с трубами, направляемыми в канализацию.

Организация гидроизоляции для разных типов основания

Обустройство предохранения построенного здания от влаги различается во взаимосвязи от видов фундамента. Наиболее распространёнными являются основания из плит, свайный, столбчатый, ленточный и монолитный типы.

Плиты

Здесь фундамент лучше всего обернуть рулонным рубероидом. При обнаружении неровностей.

Их необходимо устранить с помощью выравнивающей стяжки.

Затем на бетонные плиты помещают водоотталкивающий материал, утеплитель и опять выравнивают поверхность.

Свайный и столбчатый типы

На бетонных сваях и столбах нелегко обустроить гидроизоляцию. Она предусматривается путём добавления в бетон водоотталкивающих добавок. Деревянные конструкции же обрабатываются специальными жидкостями, предотвращающими гниение и впитывание влаги.

Ленточный и монолитный фундаменты

Чаще всего монолитные конструкции изолируют горячей битумной мастикой Чтобы правильно устроить гидроизоляцию подобных типов оснований, применяют следующие несколько способов. Они разнообразны и достаточно эффективны.

Обработать фундамент специальной мастикой, только поверхность должна быть высушенной и ровной. Этот метод не вполне надёжен, поэтому для укрепления состава необходимо укрыть его утеплителем или возвести стенку из кирпича.
Так же как и в первом случае, нужно произвести все манипуляции, применив горячую битумную мастику, а сверху наклеить рубероид в 2 слоя внахлёст примерно по 15 см.
С помощью специального распылителя на сухой фундамент наносится водоотталкиващий состав. Сверху желательно применить геотекстиль, тогда гидроизоляция прослужит долго.
Ещё один надёжный и качественный способ – проникающая гидроизоляция. В её составе – кварцевый песок, цемент и специальные добавки. Подобная масса обладает проникающими свойствами.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

Грунтовое основание в виде ложа.
Слой песка или ПГС толщиной около 5 см.
Бетон около 7 см.
Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Как выбрать скат для системы водосбора?

При выборе ската для системы водосбора нужно оперировать следующими критериями:

Углом наклона кровли.
Площадью кровельной поверхности.

Скат для системы водосбора

Причем чем больше будут оба параметра – тем лучше. Ведь чем круче угол ската, тем меньше шансов собрать застоявшуюся во впадинах воду, населенную колониями вредных микроорганизмов. Поэтому-то и по роль аккумулирующей плоскости совершенно не подходят плоские кровли, а равно и скаты с углом наклона менее 10 градусов. А еще – чем выше уклон, тем меньше шансов собрать грязную воду: ведь она просто не успеет загрязниться, двигаясь с большой скоростью с крыши в хранилище.

Ну а с площадью кровельной поверхности все понятно – чем она больше, тем выше « для дождя. Ведь не зря же метеорологи считают силу ливня в миллиметрах осадков, выпавших на квадратный метр поверхности. То есть, можно вполне справедливо предположить, что тем больше поверхность, тем больший объем воды будет «собран» с такого «поля».

Помимо этого нужно уделить особое внимание и кровельному материалу. Ведь от его характеристик зависит экологическая чистота собираемой воды

Технология установки водоотвода от фундамента дома

Монтаж водоотвода начинается созданием его схематичного изображения. На плане местности указываются все элементы, в первую очередь трубопровод. Он должен располагаться по периметру всего здания и всей придомовой территории. Профессиональные бригады по монтажу систем часто выполняют установку трубопровода по принципу ёлочки.

Вначале отмечают место нахождения автономной канализации или колодца, куда будет направляться вода. От этого места к зданию идёт прямая линия основной дренажной трубы. Линию соединяют с кругом труб с охватом всего периметра фундамента. Потом от главной линии следуют ответвления, что образовывает продолжительную и разветвлённую систему трубопровода.

Когда необходимо устройство дренажной системы:

месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
уровень осадков в вашей местности;
уровень залегания грунтовых вод;
заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Геодезические исследования

Если заранее (еще на этапе проектирования строительства дома) провести некоторые геодезические исследования почвы участка, то это поможет определиться с конкретными мерами по защите основания будущего строения. Пробурив несколько контрольных скважин (лучше по периметру разметки будущего фундамента) на участке, вы получите информацию о составе почвы и уровне залегания грунтовых вод. Конечно, подобные изыскания потребуют определенных затрат, однако эти знания помогут выбрать наиболее эффективный и экономичный вариант системы защиты основания дома. Кстати, эта информация будет весьма полезна при выборе типа самого фундамента.

На заметку! Зачастую уровень грунтовых вод (особенно при их неглубоком залегании) может быть обнаружен на этапе рытья котлована или траншеи под будущий фундамент дома.

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

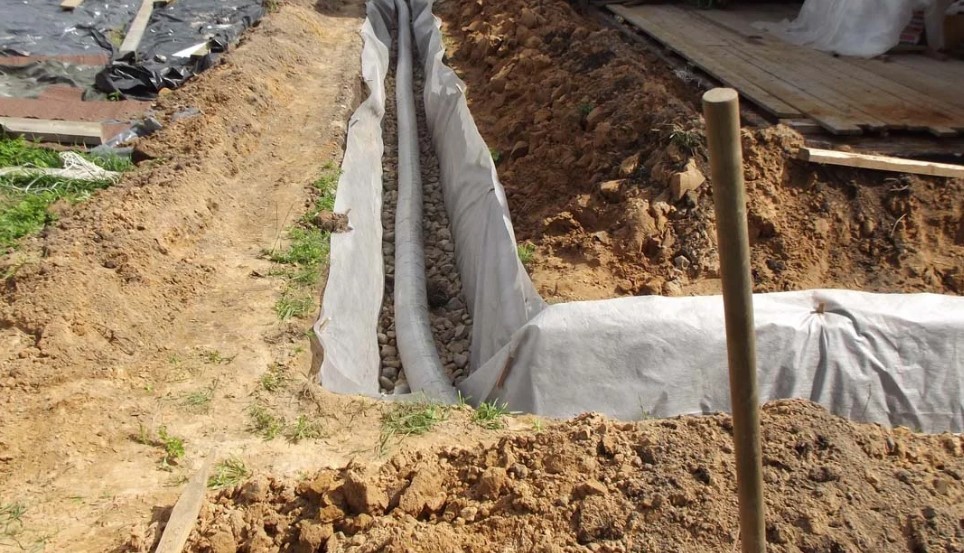

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
На дно насыпают песок слоем до 10 см, обеспечивая уклон.
Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
Поверх насыпают гравий слоем 10 см.
Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
Гравий закрывают геотекстилем, концы которого сшивают.
Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

https://youtube.com/watch?v=a-26-EskN90

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

Защитить фундамент слоем цементно-песчаного раствора.
Создать изоляцию с помощью битумной мастики.
Уложить несколько слоев рубероида или толи.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

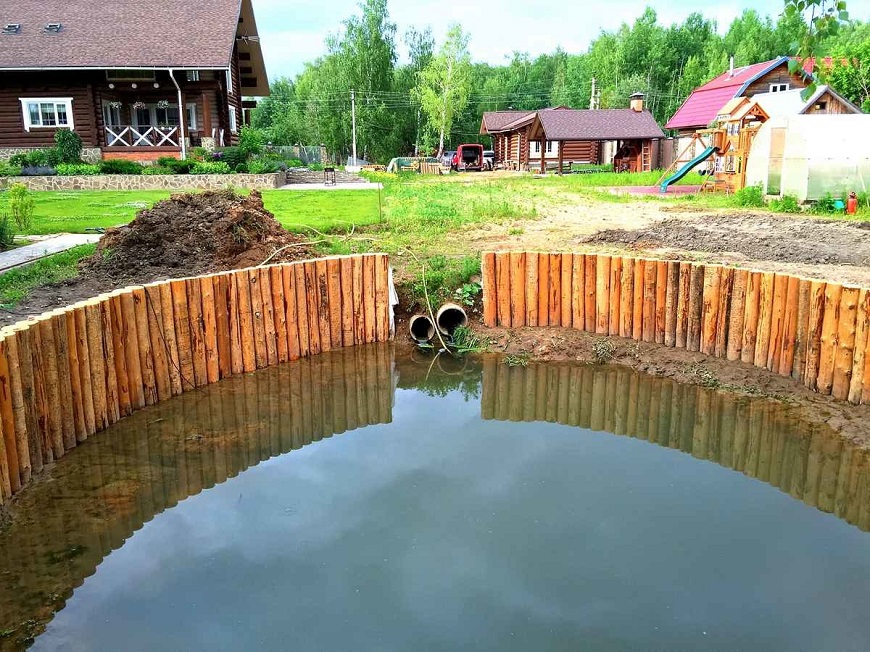

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.
