Цоколь: это часть стены или фундамента возводимого дома

Выбор материала для возведения цоколя из кирпича

Чтобы получить надежный, не требующий ремонта цоколь, необходимо правильно выбрать материал. Следует помнить, что для выкладки этой части строения, используется только качественный кирпич. При выборе лучше всего ориентироваться на три параметра:

Разновидности кирпича для цоколя

Материал должен отличаться высокой прочностью. Кирпич для возведения цоколя не должен менять формы под воздействием нагрузки или погодных условий.
Срок эксплуатации кирпича должен быть максимальным.
Декоративные свойства материала также должны быть на высоком уровне. Необходимо использовать кирпич, который соответствует общему стилю строения.

Выбирая кирпич для кладки цоколя, стоит ознакомиться с основными физическими свойствами некоторых видов этого материала.

Силикатный кирпич

Такой материал плохо переносит высокую влажность. При ее длительном воздействии кирпич теряет прочность и начинает разрушаться. Цоколь из силикатного кирпича можно возводить в регионах с преобладанием сухого климата и при проведении качественной гидроизоляции.

Красный глиняный кирпич

Технология изготовления такого материала позволяет использовать его для возведения и фундамента, и цоколя. Красный кирпич может выдерживать более 50 циклов заморозки без изменения прочностных характеристик. Поэтому может применяться при строительстве конструкций в местах с влажным климатом и сильными осадками.

Керамический кирпич

Керамический кирпич относится к материалам, имеющим очень долгий срок эксплуатации. Он является идеальным вариантом для обустройства цоколя на ленточном фундаменте. Такой кирпич не боится влаги и имеет хорошую морозостойкость.

Выполнение гидроизоляции и разметка

Гидроизоляция и разметка фундамента под цоколь должны выполняться на первоначальном этапе работ. От правильности выполнения данных процессов завит срок службы и внешний вид создаваемой конструкции.

Гидроизоляция фундамента

Схема гидроизоляции фундамента

Гидроизоляция фундамента по горизонтальной поверхности необходима для предотвращения проникновения капиллярной влаги в кирпичную кладку и конструкцию стены. В данном случае специалисты рекомендуют установку водонепроницаемого слоя осуществить дважды. Первый раз гидроизоляция укладывается на поверхность фундамента, второй – на готовый цоколь.

Для этой цели чаще всего используют рубероид. Лучше всего укладывать его в два слоя, чтобы первый перекрывал швы второго на 10–15 см. Установку рубероида разрешается выполнять только на идеально ровную поверхность, на которой отсутствуют вмятины и выпуклости.

Максимально допустимый перепад по высоте должен составлять 1,5 см. Если он превышает 2 см необходимо осуществить выравнивание поверхности. Это можно сделать при помощи утолщенного кладочного шва или устройством тонкой стяжки из обычного цементно-песчаного раствора.

Установку гидроизоляции в виде рубероида выполняют несколькими способами:

непосредственно на поверхность фундамента без применения дополнительных клеящих составов;
с использованием горячего битума;
разогревая поверхность рубероида горелкой.

Разметка фундамента

Схема разметки фундамента

Специалисты укладывают кирпич на цементно-песчаный раствор, но предварительно рекомендуется разложить его насухо. Это необходимо для того, чтобы определить толщину вертикального шва. Стандартное значение 1 см. Если после раскладки окажется, что ряд выступает или короче от фундамента, рекомендуется увеличить или уменьшить ширину шва на 0,2 см.

Такой подход поможет осуществить кладку с цельных элементов без половинок или четвертей. Такой цоколь будет выглядеть более привлекательно. Если от половинок и четвертинок не обойтись, необходимо точно определить их размер и место размещения.

После раскладки материалов без раствора необходимо отметить на фундаменте места размещения вертикальных швов. После этого каждый элемент аккуратно снимают и устанавливают с использованием клеящего состава. Кирпич укладывают в том же порядке. В противном случае вертикальные швы могут сместиться из-за отклонений от стандартных размеров используемых материалов.

Тонкости кладки в 1 и 2 кирпича

Работы по кладке блоков не являются сложными, но имеют определённые нюансы выполнения:

до укладывания кирпич смачивают в воде, это поможет предотвратить быстрое схватывание и выровнять положение блока;
лучше готовить раствор с добавлением извести;
цементный раствор должен иметь среднюю консистенцию, чтобы не растекался и легко ложился;
армирование выполняют каждые 2-3 яруса. Если цокольный этаж низкий, укладывание металла является необязательной процедурой;
начинать строительство лучше с углов, расположенных по диагонали друг от друга;
проще контролировать уровень кирпича с помощью натянутого строительного шнура.

Направление укладки кирпичей следует чередовать от ряда к ряду

Для чего нужен цоколь из кирпича на фундамент?

Цоколь представляет собой надземное продолжение фундамента и является своеобразным переходом от него к несущим стенам. Эта часть здания может быть бетонной, из кирпича, бутового камня и других материалов. Принципиальной разницы нет, так как основными целями возведения цоколя являются:

подъем уровня дома над поверхностью земли;
защита несущих стен от атмосферных осадков.

На цокольную часть строения практически постоянно воздействуют негативные факторы в виде дождевой и талой воды, а также снега в зимний период времени. А чрезмерное количество влаги не может положительно отражаться на эксплуатационных характеристиках строительных конструкций, а если к этому добавить низкие температуры, то срок их службы сокращается еще быстрее. Именно поэтому цоколь делают из материалов, обладающих более-менее высокой влагостойкостью в сочетании с высокой прочностью – кирпича или бетона. Дополнительно принимаются меры по их гидроизоляции и утеплению.

В наших климатических условиях здания без цокольной части непрактичны и неудобны в эксплуатации (что подтверждает рис. 1), так как это предполагает устройство полов непосредственно на уровне земли. А это дополнительные теплопотери, мокрые стены и сырость в помещениях.

Рисунок 1. Воздействие атмосферных осадков на стены при наличии цокольной части и без нее.

Также цоколь из кирпича нужен для устранения капиллярного подсоса влаги с земли – с этой целью его отсекают от несущих стен несколькими слоями гидроизоляционного материала. В результате все негативные воздействия воспринимает цокольная часть, а материал стен остается сухой и невредимый, что особенно актуально, если это газоблок или другие пористые изделия.

Виды цоколя по форме

Ширина цоколя из кирпича напрямую зависит от толщины будущих стен. Но при планировании кладки нужно знать, что цокольная часть бывает нескольких типов по форме:

Фото 1. Выступающий тип цокольной части

Фото 2. Цокольная часть, выполненная вровень с фасадом

Фото 3. Западающий кирпичный цоколь

Зачем делают цоколь именно из кирпича?

Склонять будущих владельцев в пользу выбора того или иного материала мы попросту не имеем права, поскольку здесь все зависит от конструктивных особенностей строения, подпольного пространства, пола и непосредственно цоколя. Другой критерий – цена. Кто-то может позволить себе выполнить цокольную часть из кирпича, а у некоторых бюджет ограничен и предпочтение отдается бетону.

Отвечая на вопрос о том, нужен ли цоколь из кирпича, мы приведем вам несколько особенностей подобных строительных конструкций по сравнению с остальными:

Более теплое подпольное пространство – при условии отсутствия утеплителя, при его наличии особых отличий не будет.
Двойной уровень гидроизоляции – несущие стены отсекаются гидроизоляционным материалом от цоколя, а он, в свою очередь, от фундамента (см. фото 5).

Фото 4. Гидроизоляция фундамента перед кладочными работами

В любом случае окончательное решение о целесообразности устройства цокольной части здания из керамического кирпича принимать вам, но обязательно учитывайте не только финансовую, но и практическую составляющую.

Схема укладки кирпича и ширина цоколя

Готовить канаву под ленточный фундамент мы начали после завершения проекта дома. Тогда я точно представлял, какой должна быть ширина кирпичного цоколя, исходя из расчетных нагрузок. Вес двухэтажного кирпичного здания большой. Если кладка будет узкой – 250 мм, то кирпич для цоколя может не выдержать. Будут образовываться трещины на стенах. Ремонт и укрепление дома обойдется дороже строительства.

Цоколь из кирпича

Какой ширины делать фундамент, определяют по кладке цоколя. Стандартные размеры кирпича 250х120х50 мм. Минимальный размер можно выложить, чередуя ряды с поперечной укладкой в один ряд и продольной в два. Такой фундамент делают под легкие дома из дерева, пенобетона, ракушечника. Под стены из дерева и легкого материала для коттеджей в 2 этажа, подойдет кладку в полтора кирпича(380 мм). Вадик планирует 2 уровня, жилой чердак с утеплением. Лучше использовать широкую кладку для кирпичного цоколя в два ряда (520 мм). Ремонт дома понадобится делать при таком основании лет через 15.

Определить, какой размер готового цоколя по ширине просто. К габаритам кирпича добавляется по 10 мм на каждый шов. Я делал чередование рядов:

два ряда кирпичи поперек фундамента;
наружный и внутренний ряд вдоль, середина заполнена уложенными поперечно искусственными камнями.

Такой цоколь гарантировал устойчивость для многоэтажного дома из тяжелого строительного материала. Ремонт наружной отделки цоколя может потребоваться через несколько лет.

Разновидности

Ответив на вопрос, что такое цоколь, можно переходить к разбору его видов. Существует три вида цоколя дома: западающий, выступающий и равный по ширине стены.

Западающий

Свое название западающий цоколь получил потому, что его ширина относительно ширины стены здания меньше. То есть, он как бы находится под козырьком, образованным нижней кромкой стеновой конструкции. Именно поэтому считается, что такая конструкция имеет более эффективную защиту от негативного воздействия внешних факторов. Особенно это относится к атмосферным осадкам.

Плюсом такого расположения еще является и тот факт, что после облицовки плоскости цокольной части нет необходимости устанавливать защитный козырек, предназначение которого – защита гидроизоляционного слоя. То есть, сама гидроизоляция, уложенная между стеной и цоколем, будет выполнять свое прямое назначение – защита материалов, из которых возведена стена здания, от капиллярного воздействия влаги, поднимающейся по фундаменту.

Выступающий

Выступающий цоколь – это конструкция, которая по ширине больше ширины стены. Обычно ее сооружают, если по проекту дома закладывается утепленный подвал. То есть, толщина подвальной стены играет главную роль в плане снижения теплопотерь за счет толщины уложенного материала.

Такой вариант имеет большую несущую способность, но на его сооружение уходит много стройматериалов. Поэтому такую конструкцию стараются использовать лишь при возведении тяжелых зданий в несколько этажей. Но самый большой недостаток этого цокольного сооружения заключается в том, что часть конструкции всегда располагается вне защиты стены

А значит, к ее отделке и гидроизоляции – особое внимание, что увеличивает стоимость самого сооружения

В одной плоскости со стеной

Устройство цоколя этого вида – это одна общая плоскость, поэтому такой дом смотрится не очень привлекательно. К тому же, как и в выступающем варианте, нет защиты горизонтальной гидроизоляции, которая разделяет цокольную часть со стеной.

Встречаются проекты таких домов сегодня редко, потому что даже с чисто экономической стороны это не оптимальный вариант. И если проект дома с цоколем, сооружаемым вровень со стеной, все же был выбран, стараются его высоту делать не очень большой. Кстати, о высоте цоколя над землей.

Нулевой этаж – полезная площадь

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Комната отдыха на цокольном этаже Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

кладовка;
гараж;
винный погреб;
игровая комната;
гостиная;
спальня;
подсобка;
кухня;
жилая комната;
тренажерный зал;
домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Какие материалы и инструменты потребуются?

Материалы:

армирующая кладочная сетка;
кирпич, лучше красный, но подойдёт и силикатный;
основа для цементного раствора: цемент, песок, остальные добавки по желанию (пластификаторы, морозостойкие присадки).

Перед тем, как класть цоколь из кирпича, следует подготовить инструменты:

При строительстве цоколя стоит заранее обдумать то, какой материал вы будете использовать

уровень – для определения плоскости и ровности стены;
строительный шнур, им создают разметку;
отвес помогает формировать строго вертикальное положение стены;
порядовка применяется для создания красивой стены;
молоток с киркой пригодится при необходимости разделения кирпича;
кельма помогает во время работы с раствором;
лопата для замешивания цемента;
шаблоны, подойдут металлические прутья.

Требования к кирпичному цоколю и материалам его изготовления

Главное требование – стойкость. Ведь этому сооружению придется держать все помещение. Но существуют и другие предпочтения:

Чем ближе к земле, тем больше влаги будет попадать в помещение. Все осадки попадают на нижнюю часть здания.
Из-за частого воздействия влаги нельзя допускать резких перепадов температур.
В этой части сооружения должны находиться отдушины для естественной вентиляции. По этой причине эту конструкцию не используют как остальную часть здания.
Некоторые никак не используют это помещение, а некоторые выкапывают там целый работающий этаж. В таком случае материал изготовления не должен хорошо проводить тепло. Но и в этом случае не забывайте про нужную прочность.

Все требования к сооружению прописаны в СНиП II-22-81.

Кирпичный цоколь на ленточном фундаменте

Лучше выбирать обожженный кирпич. У него технические показатели по различным свойствам и, в частности, по устойчивости, намного выше

На ленточный фундамент делается опорный слой под стены из разных материалов, от заливного железобетонного до каменного. Красный кирпич для цоколя соединяет в себе:

необходимую прочность;
простоту кирпичной кладки;
низкую теплопроводность;
бюджетную стоимость.

Имея небольшие навыки и терпение, можно выложить цоколь своими руками за несколько дней. Для защиты стен от влаги делают при строительстве цоколя гидроизоляцию. Можно поверхность фундамента смазать разогретым битумом в несколько слоев. По времени это долго, поскольку необходимо ждать застывания нанесенного материала и только потом намазывать на поверхность следующий.

Лучше использовать рубероид в 2 слоя. Полосы режутся по ширине цоколя, плюс 4-5 сантиметров. Они скрепляются битумным клеем и фиксируются на поверхности фундамента. Сделать смесь можно своими руками или использовать готовую, купив в магазине. В разогретый битум, я добавил промытый речной песок. Мой друг хорошо все перемешал.

Общие сведения

Что такое цоколь

Само слово «цоколь» образовано от итальянского «zoccolo», что в переводе означает – подножие строения, которое стоит на фундаменте.По сути, цоколь здания – это продолжение фундамента, которое возвышается над почвой. Как правило, высота цоколя составляет 50-70 см.

Основное назначение данного элемента –защита строения от проникновения в него влаги, поэтому он огражден от стен гидроизоляционным слоем. Связано это с тем, что нижняя часть здания может иметь большую влажность, чем верхняя в результате проникновения влаги из почвы и выпадения осадков.

Высота

Важной характеристикой надземной части фундамента является его высота. От этого зависит влажность нижней части строения, а также степень утепления перекрытия

Чем выше цоколь – тем, соответственно, теплей будет пол. Если сделать его слишком низким, то подполье получится холодным и сырым.

Кроме того, низкий цоколь придает дому «бедный» вид. Поэтому не стоит его делать ниже 50 см. В домах с цокольным этажом, фундамент может быть более высоким, в зависимости от типа проекта.

Гидроизоляция

Еще одним важным моментом цоколя является гидроизоляция, которая не допускает проникновение влаги на стены здания. Поэтому между основанием и перекрытием или стеной всегда укладывается несколько слоев гидроизоляционного материала.

Зачастую еще один гидроизоляционный пояс устраивается на высоте 20 мм над отмосткой. Это обеспечивает более надежную защиту строения от влаги.

Вентиляция

Обязательным элементом любого цоколя являются вентиляционные отверстия, которые, как правило, закрыты металлической сеткой. Выполняются они на высоте не менее 15 см над отмосткой. Таким образом, обеспечивается вентиляция подпола.

Чем можно отделать цоколь

Сайдинг – легкий и простой материал, который популярен в последнее время. Так как материал довольно тонкий, лучше провести утепление цоколя дома, а уже затем обшивать сайдингом. К тому же материал обладает низкой прочностью;
Профлист – обладает широкой цветовой гаммой. Обычно крепится на каркас, под которым размещают утеплитель. Обладает высокой прочностью и приемлемой ценой, стоек к появлению ржавчины;
Дерево – также один из натуральных материалов, который обычно используют для отделки в деревнях и небольших поселениях, где древесина является основной частью постройки дома;
Клинкерная плитка – по внешнему виду напоминает кирпич, но проще в работе;
Натуральный камень – можно использовать трех типов: речной камень, мрамор или известняк;
Искусственный камень – бывают разной формы, по цвету, фактуре повторяют натуральный материал.

Сколько должен выстояться фундамент после заливки

Вообще в идеале фундамент должен выстоятся месяц, а если больше, то лучше. Так как он высыхает полностью и тогда можно смело класть стены))

Наверное всем известно о том, что после окончания работ по возведению фундамента нельзя сразу же строить здание. Из этого и напрашивается вопрос — а сколько должен отстояться фундамент. Попробуем разобраться.

1. Все фундаменты должны перед строительством дома выстаиваться, это не касается только свайно-винтового фундамента — он позволяет строить стены сразу же после возведения свай.

2. Мнения специалистов относительно того сколько же должен фундамент отстояться разделяются. Так, традиционный способ строительства предлагает оставлять фундамент на год-полтора. Якобы, за это время бетон набирает необходимую прочность. Хотя только десятилетиями бетон набирает полную свою прочность.

3. Многие придерживаются мнения, что строительство можно продолжать через неделю после заливки. При этом они считают, что бетон за это время уже достаточно прочный. На самом деле сторонники этого мнения не учитывают того, что фундамент может просесть неравномерно после зимы, что значит треснет не только фундамент, но и стены. Думаю, понятно, что таким образом работу придеться начинать сначала.

4. Некоторые строители считают, что при условии, так называемых «хороших грунтов», фундаменту достаточно выстояться в течении 3-6 месяцев. В этом случае, чтобы не рисковать, необходимо провести все возможные геологические изыскания.

5. Также советуют закладывать фундамент перед зимой. Объясняется это тем, что именно в это время года бетону приходиться выдерживать самые серьезные нагрузки в виде мороза, снега и расширение почвы. В таком случае весной фундамент необходимо выравнять и армировать, после чего строить стены. Но, если есть возможность, все таки фундаменту лучше дать отстояться в течении года.

Разновидности цокольной конструкции

Типы фундаментов для строительства дома

Цокольная основа может формироваться на различных видах фундаментов:

ленточном. Цокольная лента сооружается из различных материалов, соответствует ширине фундамента и повторяет его конфигурацию. Зная, как правильно сделать цоколь дома на ленточном фундаменте, можно повысить устойчивость здания. Особенность этой конструкции – повышенная нагрузочная способность и равномерная передача усилий от массы здания на основу;
свайном. Устройство цоколя частного дома на свайном фундаменте отличается в зависимости от высоты опорных элементов. При запасе высоты для осуществления кладки, цокольный контур по периметру здания может сооружаться из кирпича. Он ложится на предварительно забетонированную бетонную основу. В остальных случаях к опорным элементам крепится навесной вариант, не являющийся силовым.

Выбор цокольной конструкции производится в соответствии с конструктивными особенностями фундамента.

Работа при обустройстве цоколя

Для полного обустройства цоколя нужно провести следующие работы:

Гидроизоляция – необходимый вид работ, который поможет сохранить помещение от повышенной влажности. Чаще всего делают отмостку, по которой будет стекать вода, чтобы не попадать на цоколь. Иногда гидроизоляцию делают также с помощью глиняного кольца

Его обустраивают в нижней части фасада;

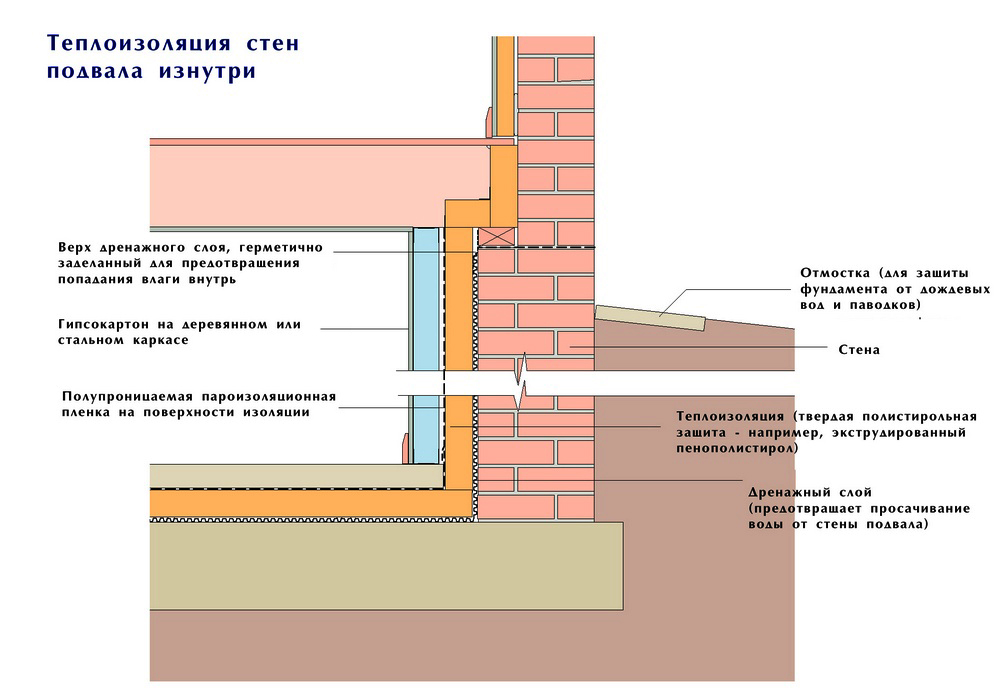

Немаловажной после гидроизоляции частью работ является и теплоизоляция. Температура в цокольном этаже или подвале будет влиять на общую температуру в доме

В доме благодаря нормальной температуре не будет копиться конденсат, постройка будет защищена от влаги, что увеличит срок эксплуатации дома. Утеплить цоколь можно любыми материалами, главное, что они обладали низкой теплопроводностью, не впитывали влагу и легко переносили сжатие, если будет давление со стороны грунта;
Вентиляция – должна быть обустроена в любом помещении на цоколе, чтобы не скапливалась влага и помещение не отсыревало. Повышенная влажность может привести к тому, что в фундаменте дома появятся трещины, а помещение со временем просядет. Можно устанавливать как принудительную вентиляцию, так и делать естественную. Для естественной вентиляции делается несколько отверстий, через которые проходит воздух, для принудительной вентиляции нужно установить трубу, чтобы происходила циркуляция.

Кирпичный цоколь на ленточном фундаменте

необходимую прочность;
простоту кирпичной кладки;
низкую теплопроводность;
бюджетную стоимость.

Особенности укладки

Нижняя часть здания более подвержена воздействию негативных факторов внешней среды. Чтобы защитить цоколь от влаги, мастера укладывают на фундамент надежный слой гидроизоляции. В зависимости от формы цокольного пояса можно увидеть такие его разновидности:

Выступающий более широкий, чем стена, поэтому образует выступ по отношению к линии фасада. Чтобы дождь и талая вода не разрушала конструкцию, необходимо установить защитные отливы.
Утопленный – считается самым эффективным, что касается гидроизоляции. Даже без дополнительных защитных приспособлений нарушение гидроизоляции практически невозможно.
В уровень со стеной – универсальный вид, который не имеет кричащих недостатков и достоинств.

Перед началом работы следует ознакомиться с нюансами укладки кирпичного цоколя. После того как ленточный фундамент залит, следует подождать не менее 3 дней для схватывания бетона. В противном случае бетонная основа не выдержит нагрузки. Гидроизоляция укладывается как на фундамент, так и на цоколь.
