Как провести дымоход через деревянную стену

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

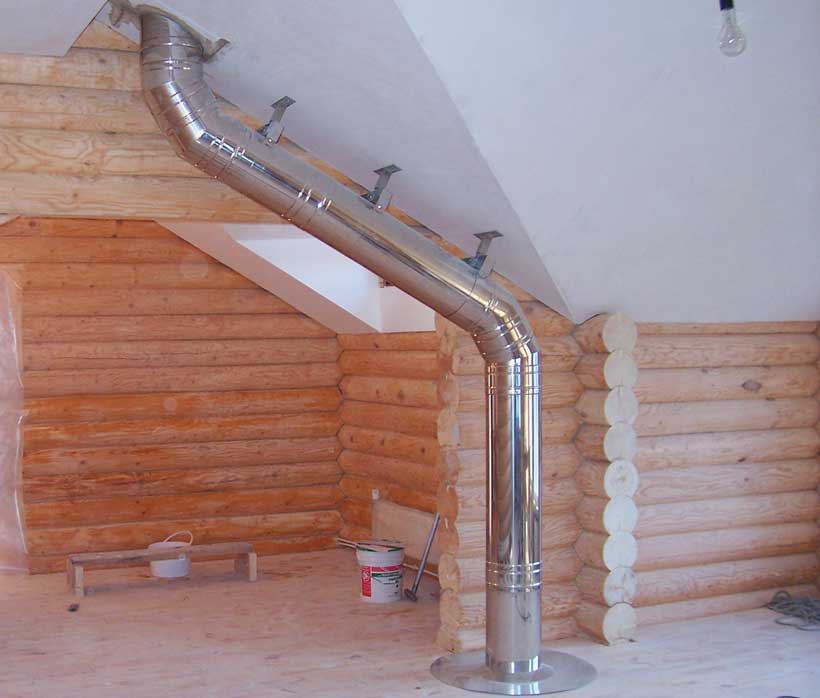

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги

От этого напрямую зависит сила тяги.
Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

1. Подготовка канала под дымовую трубу;
2. Установка дымохода;
3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

• Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
• Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
• Подсоединить входную часть дымохода к котлу;
• Вывести изогнутое колено трубы из комнаты;
• Установить конденсатор;
• Зафиксировать трубу на стене;
• Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

https://youtube.com/watch?v=L4j8Bi2Ns68

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов.

Из кирпича

Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Из черного металла

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются. Читайте больше про сэндвич-дымоходы здесь.

Керамический

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Из нержавеющей стали

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов. Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора

При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Требования к боковому дымоходу

Для правильного крепления дымохода, выведенного через стену, пользователю необходимо знать и соблюдать действующие требования. Это важный момент, так как выполнение монтажа наугад обязательно будет изобиловать ошибками и нарушениями.

Необходимо обеспечить соблюдение следующих условий:

• точка вывода дымохода из стены должна располагаться на высоте от 1,2-1,5 м над уровнем грунта;
• вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или кровельного свеса;
• между дымоходом и соседним зданием должно быть расстояние не менее 1,5 м;
• разрешается делать не более 3 изменений направления трубы (в идеале — 2 поворота);
• горизонтальный участок трубы не должен быть длиннее 1 м (печь следует устанавливать возле стены);

• выводить дымоход в помещения (коридоры, подъезды, лоджии и т. п.) запрещено;
• участок вывода трубы должен быть защищен негорючим теплоизолятором;
• изнутри участок прохода должен быть дополнительно защищен металлическими листами;
• высота трубы должна быть не менее 5 м — это обеспечит должную тягу;
• материалом для изготовления трубы должна быть только нержавейка — обычная сталь быстро выгорит и создаст опасность отравления людей в бане;
• внутри помещения должен быть неизолированный однослойный трубопровод. Сэндвич-труба может быть расположена только с наружной стороны стены бани.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Для монтажа дымохода понадобится следующие детали:

• Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
• Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
• Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
• Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
• Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
• Оголовок (дефлектор) на верх трубы.
• Хомуты обжимные для укрепления соединений.
• Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
• Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
• Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
• Термостойкий герметик для обработки стыков.
• Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Инструкция установки по конкретным типам

Керамические дымоходы отличаются высокой стойкостью к высоким температурам, долговечностью и отличными эксплуатационными качествами. Гладкая поверхность снижает вероятность накопления сажи или золы.

Разделяются по материалу:

• Встречаются из качественных сортов глины (это сам по себе очень дорогой материал), главной особенностью которых являются мелкая дисперсность и однородность.
• При производстве шамотных используются недорогие сорта глины, которые имеют крупнодисперсные частицы.

Срок службы у таких моделей тоже разный.

По типу сборки керамические дымоходы бывают:

• керамо-керамзитные – труба «окантовывается» керамзитными блоками и внешне похожа на кирпичную;
• керамо-нержавеющие – оболочка выполняется из зеркальной нержавеющей стали толщиной 0,8 мм (внешний эффект – труба кажется металлической);
• керамзито-нержавеющие.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Стена из дерева

Монтаж дымохода через деревянную вертикальную ограждающую конструкцию аналогичен вышеописанному способу, однако требует определенных мер предосторожности:

1. Диаметр отверстия, сформированного в стенке, рассчитывается так, чтобы расстояние между максимально разогретой центральной трубой и горючим веществом превышало 450 мм.
2. Для обеспечения безопасности при выводе рекомендуется использовать сэндвич-панели.
3. Пространство около печной трубы заполняется специальным утеплителем из базальта. Этот материал отличается повышенной термоустойчивостью, выдерживая температуру в 1000 °C.
4. Конструкцию желательно оснастить шибером, который закрывается в теплое время года или же в период бездействия.
5. С наружной и внутренней сторон стена покрывается листами из нержавеющей стали.
6. Крепление трубы должно отстоять от поверхности вертикальной ограждающей конструкции не меньше чем на 10 см, что необходимо в целях пожарной безопасности.
7. Обязательна установка искрогасителя.

Монтаж дефлектора полностью избавит вас от проблем, связанных с плохой тягой. Подобное оборудование имеет вид специального зонтика, который монтируется на верхушке трубы. В функции дефлектора входит увеличение перепада давления. Некоторые модели способны самостоятельно разворачиваться по ветру и тянуть весь поток дыма в свою сторону.

Такой метод сборки трубы актуален как для бани, так и для гаража. Прежде чем устанавливать дымоход через стену, необходимо тщательно выполнить все расчеты. Кроме того, не стоит экономить на качественных материалах, поскольку от прочности конструкции зависит жизнь ваша и ваших близких.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

• Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
• Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
• Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

• Первый ряд кладут такого же размера, как последний ряд распушки.
• Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
• Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

• пожаробезопасности;
• теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
• лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

• кирпич;
• керамика;
• металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно Проход сэндвич трубы через стену также подлежит обязательной термоизоляции. izoliacia-vihoda-1 izoliacia-vihoda-2. izoliacia-vihoda-1 izoliacia-vihoda-2

izoliacia-vihoda-1 izoliacia-vihoda-2

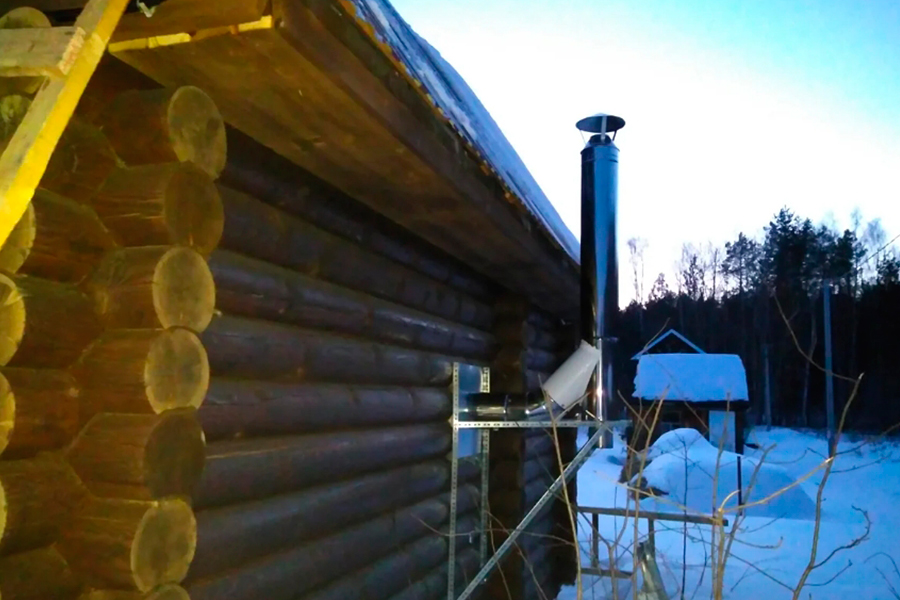

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2020 stylekrov.ru

• Безопасность
• Виды крыш
  • Мансардная
  • Плоская
  • Скатные
  • Стеклянная
• Кровельные материалы
  • Керамопласт
  • Натуральные
  • Ондулин
  • Поликарбонат
  • Шифер
• Кровельные работы
• Мягкая кровля
• Металлическая
• Ремонт и облуживание
  • Виды работ
  • Герметики
  • Протекание
• Стропильная система
  • Мауэрлат
  • Обрешетка
• Черепица
  • Гибкая
  • Металлочерепица
• Устройство кровли
• Утепление и изоляция
  • Гидро- и пароизоляция
  • Теплоизоляционные материалы
  • Утепление
• Двутавры и швеллеры
• Элементы крыши
  • Вентиляция
  • Водостоки
  • Дымоходы
  • Конек
  • Лестницы
  • Отлив
  • Снегозадержатели
  • Фронтон
