Опалубка колонн: выбор материала, правила монтажа

Подготовительные работы

Первоначально участок, на котором будет осуществляться заливка фундамента, необходимо убрать от деревьев и кусков. Затем нужно выкорчевать пни и оставшиеся в земле корни, а после произвести снятие верхнего плодородного слоя грунта.

Разметка

Чтобы наметить границы основания лучше всего прибегать к использованию колышек, между которыми в дальнейшем следует совершить натягивание шнура или прочной нити. Их требуется вбить в землю по углам каждой из стен, что будут в будущем возведены. Именно между ними нужно натягивать нить в строго горизонтальном положении с использованием строительного уровня для избегания любых неровностей.

Обратите внимание! Ширина канавы для опалубки должна на 10 см быть больше ширины заливаемого фундамента.

Выкапывание траншеи

Ее глубина должна быть не меньше 50 см, а желательно и более. Дно траншеи должно быть ровным и горизонтальным. В ходе работ также необходимо прибегать к использованию строительного уровня или разметочного шнура.

Важно! Выкопанный из траншеи грунт можно расположить внутри по периметру основания или применять для выравнивания приусадебного участка.

Обустройство подушки

На дно траншеи следует уложить песчаный слой, который обеспечит защиту фундамента от грунтовых вод и промерзания, а также предоставит возможность равномерно распределять нагрузку на почву.

Каждое покрытие из песка должно быть по 10 см и его необходимо в обязательном порядке увлажнять водой. Требуется совершать укладку не менее 3 таких песчаных слоев.

На покрытия из песка нужно постелить геотекстильное полотно, а поверх него надо произвести засыпание щебня мелкой фракции. Толщина слоя должна достигать 10-15 см. Покрытие из щебня требуется хорошо утрамбовать и выровнять.

Кирпичные колонны

Нельзя однозначно назвать сооружение, выполненное из кирпича, колонным. Это скорее кирпичная стена, выполненная на ограниченной площади. Однако выглядит она как колонна, следовательно, и оформить ее можно соответствующе.

Для усиления прочности конструкции внутрь этого сооружения монтируется металлическая труба. Использовать кирпичную колонну в качестве основной опоры для второго этажа уже не получиться, но для укрепления несущей конструкции она вполне подойдет.

Инструкция монтажа балочно-ригельной опалубки

Балочно-ригельная опалубка представляет собой конструкцию, которая складывается из балок и ригелей. Все детали скрепляются с помощью зажимов. Основным материалом, используемым в работе, является дерево, поэтому все работы не являются трудоемкими. Этот материал имеет низкую теплопроводность, в отличие от алюминиевой опалубки колонн.

Подобная схема сборки опалубки имеет много достоинств, что обозначается надежностью, прочностью и простотой, используемой конструкции. Проведение работ не требует значительных затрат, при этом, что опалубка считается универсальной. Используя, этот вид возведения конструкции, можно бетонировать колонны разных размеров. Также, используя балочно-ригельную схему опалубки можно возводить бетонные стены разных параметров. Для укрепления и формирования опалубки рекомендуется использовать только шуруповерт и молоток.

Преимущества опалубки:

• применяется для установки колонн и стен разной высоты и размеров;
• предназначается для опалубки зданий разных форм, например, радиусных, круглых и наклонных без лишних растрат;
• позволяет получить хорошей качество бетона на поверхности опалубки;
• используя этот вид сборки конструкции, удастся уменьшить количество зазоров и стяжек;
• опалубка способна выдержать большую нагрузку бетона, примерно до 10 т/кв. м.

Подробная инструкция сборки балочно-ригельной опалубки имеет такую последовательность:

1. Подготавливаем рабочую площадку для установки опалубки.

2. Далее, помещаем шаблон, сделанный из брусьев и фанеры, но который укладываются ригеля под прямым углом.

3. На ригели перпендикулярно укладываются балки для опалубки необходимой длины.

4. Эти балки необходимо присоединить к ригелю, используя специальные зажимы.

5. Приблизительное расстояние между балками должна составлять от 20 до 40 см, что определяется проектной документацией.

Существуют разные варианты монтажа опалубки, однако, не все работы можно осуществить своими руками. Технология установки для каждого типа конструкции определяется высотой и сечением колонн. Чтобы лучше изучить схему проведения работ по опалубке, рекомендуем посмотреть видео, представленное в конце статьи.

Какие бывают колонны?

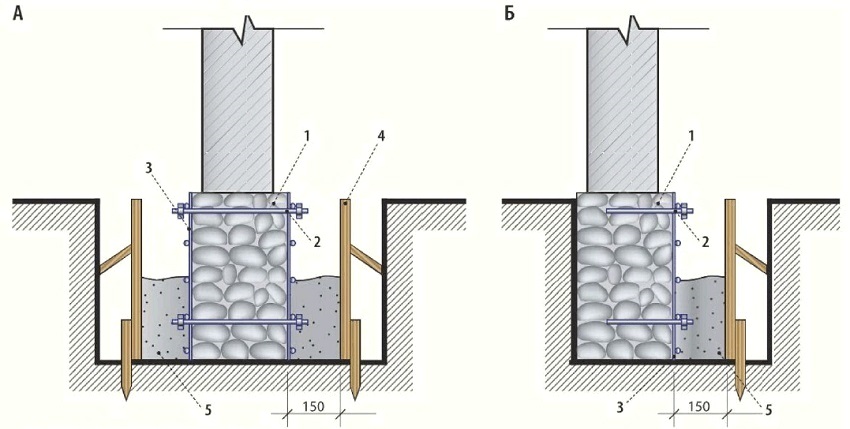

Эскиз обустройства фундамента под металлической колонной

Железобетонные. Они отличаются прочностью, производятся в промышленных условиях, поэтому соответствуют всем нормам качества, а также марке бетона. Внутри таких колонн уже предусмотрено несущее армирование, но колонны такого типа тяжелые и для их монтажа приходится использовать мощную строительную технику.

Металлические. Они более легкие, чем железобетонные, но при этом тут используются совсем иные методы монтажа. К тому же, при расчете нужно однозначно определиться изначально, какой тип колонны лучше использовать.

Как сделать опалубку из досок

На данный момент больше всего для сооружения опалубки выбирают дерево. Качественные доски не способны заменить любые другие материалы. Выше мы уже описали как сделать деревянную опалубку и ключевые аспекты работы с досками.

Теперь стоит отметить, почему стоит брать именно такой натуральный материал:

• Если конструкция полностью состоит из дерева, то ее гораздо проще подогнать;
• Максимально просто и удобно возводить, ведь вам будет достаточно рулетки и молотка.

  Опалубка из досок

Но на фоне довольно громких плюсов есть и незначительные минусы:

• Из дерева сложно сделать круглую опалубку;
• Если вы заливаете много раствора внутрь конструкции, то придется подумать о подпорках;
• В процессе выравнивания конструкции можно столкнуться с проблемой, что доска прибита неправильно и данный изъян очень сложно исправить.

В принципе можно было бы еще сказать, что деревянная опалубка обойдется вам дороже любой другой, но стоимость материала вполне себя оправдывает. Это как раз тот случай, когда лучше заранее переплатить, чтобы в будущем не сталкиваться с проблемами.

Видео: деревянная опалубка своими руками

Делаем съемную опалубку для фундамента

Сделать классический вариант опалубки довольно просто, стоит только приложить немного усилий и набраться терпения.

Изначально берутся направляющие доски и в землю вбиваются колья. Далее работаем с фундаментом, необходимо с одной стороны расставить щиты. Их необходимо разместить вертикально и сделать это раскосами, что поможет добиться повышенной надежности

Очень важно соблюдать размеры фундамента, потому что потом щиты будут ставиться и с другой его стороны

Завершающим этапом монтажа будет крепление щитов с помощь специальных хомутов. Интервал между крепежами должен быть строго 0,5-1 метр. Только так в процессе заливки бетоном опалубка не раскроется и сохранит свою прочность. Снаружи можно также установить колышки или какие-то распорки для дополнительного крепления. В завершении у вас получится съемная опалубка.

Съёмная опалубка для фундамента

Особенности устройства монолитных колонн

Форма и сечение бетонных колонн, диаметр металлических стержней, марка бетона зависят от объемов воздействующей на элемент нагрузки (с учетом собственного веса опоры), климатических особенностей региона, этажности здания, назначения объекта.

В строительстве личного здания обычно квадратные опоры устанавливают там, где нужно забрать нагрузку перекрытий и передать ее фундаменту.

Создание монолитных колонн:

• Конструирование опалубки
• Монтаж металлического каркаса
• Заливка колонн бетоном, обеспечение нормальных условий для его высыхания
• Демонтаж опалубки после того, как бетонный раствор полностью высох и набрал прочность

Подготовка инструментов и материалов

Материалы: металлическая проволока, армированная сетка или металлические прутья, шурупы и гвозди, широкие доски, стальной прут, анкера, цемент, вода, известь, песок.

Бетонную смесь на объект поставляют в сухом виде либо готовят по рецепту: часть цемента, по две части гравия, щебня, песка, вода (в достаточном количестве, чтобы получить однородную пластичную смесь).

Установка опалубки

Если предполагается сооружать высокую бетонную колонну, опалубку выполняют и монтируют с трех сторон, а четвертую наращивают в процессе заливки раствора.

Армирование

Стержни в каркасе больше 2 метров между собой крепят металлической вязальной проволокой с шагом в 20-40 сантиметров. Капители стоит укрепить арматурной сеткой.

Бетонирование

Само бетонирование осуществляется послойно, толщина одного слоя должна быть равна 30-50 сантиметров, заливается, пока не схватился предыдущий слой. 5-7 сантиметров раствора до верха опалубки не доливают.

Кавабанга! ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий

Где используется круглая опалубка

При строительстве частных домов многие хозяева хотят отступить от типовых проектов и построить здание интересной архитектурной формы. К примеру, сделать закругленный фундамент или украсить фасад колоннами.

Чтобы выполнить элементы круглой формы по монолитной технологии, необходимы специальные опалубочные системы. Щитовые конструкции в этом случае не подойдут. Существуют съемные и несъемные варианты, выполняют их из разных материалов.

В частности, часто используются при возведении колон съемные одноразовые конструкции. Применение круглой опалубки для колонн из картона – это практично и выгодно, так как такие формы имеют доступную стоимость и очень удобны в использовании.

Для сооружения полукруглых фундаментов и стен используются готовые и самодельные конструкции. К примеру, деревянные опалубочные системы, как правило, собираются на месте, а вот элементы из полистирола или пластика покупают готовыми.

Как выбрать оптимальное устройство фундамента под опоры

1. Столбчатый фундамент целесообразно использовать, когда допустимые нагрузки на почву незначительны;
2. На одну стойку расчетная нагрузка составляет до 100 тонн;
3. При выборе допустимого сечения стойки, отклонения от нормы не допускаются;
4. Можно также использовать отдельно стоящее основание под каждую колонну отдельно, но такую конструкцию часто используют при реставрационных работах.

Ленточный фундамент можно использовать при строительстве промышленных и частных зданий общего назначения. Причем высота здания будет зависеть от нагрузок на основании и особенностей почвы. Также стоит учесть, что свайный фундамент передает нагрузку на конкретную его часть, которая расположена над землей.

Схема монтажа столбчатого фундамента.

Что нужно помнить при расчете такого основания:

• Особенности почвы, под которое подбирается устройство основания;
• Вероятность и уровень сезонных подвижек;
• Высота будущей стойки и наличие по соседству других зданий;
• Тип будущего строения общего назначения, его габаритные размеры;
• Толщина стенок основания;
• Полезную площадь подошвы основания, наличие и количество стаканов.

Демонтаж опалубки

После того как бетонный раствор застынет и наберет своих максимально прочностных характеристик, приступают к демонтажу опалубки. Снятие опалубки доверяют квалифицированным рабочим. Демонтаж начинается со снятия боковых частей опалубки, которые не несут нагрузку на конструкцию

Важно демонтировать опалубку после того, как удостоверились в прочности бетона, которая устанавливается строительными нормами и правилами. Определяют прочность бетонного раствора в лаборатории, проводя пробные испытания образцов материала

Распалубка осуществляется по строгой последовательности, обеспечивающая сохранность элементов конструкции.

Подготовительные работы: на что обратить внимание?

Перед выполнением установочных работ на колонны по всем четырем граням (при этом и сверху, и снизу) наносятся специальные риски, которые обозначают оси.

Железобетонные элементы необходимо разложить около зоны монтажа таким образом, чтобы спецтехника, а точнее – кран, делал минимум передвижений, а рабочие могли безопасно осматривать и закреплять конструкции.

Обратите внимание: допустим монтаж только тех строительных железобетонных изделий, которые не имеют:

• ржавчины или жировых пятен на лицевых сторонах;
• трещин на внешних сторонах, за исключением местных поверхностных усадочных повреждений, при этом их ширина должна составлять до 0,1 миллиметра;
• наплывов бетона на выпусках арматуры, а также открытых поверхностях закладочных стальных изделий и монтажных петель.

Демонтаж опалубки

После того как бетонный раствор застынет и наберет своих максимально прочностных характеристик, приступают к демонтажу опалубки. Снятие опалубки доверяют квалифицированным рабочим. Демонтаж начинается со снятия боковых частей опалубки, которые не несут нагрузку на конструкцию

Важно демонтировать опалубку после того, как удостоверились в прочности бетона, которая устанавливается строительными нормами и правилами. Определяют прочность бетонного раствора в лаборатории, проводя пробные испытания образцов материала

Распалубка осуществляется по строгой последовательности, обеспечивающая сохранность элементов конструкции.

Соблюдая технологическую последовательность монтажа и правильность приготовления бетонного раствора, получится крепкая и надежная основа с большим сроком службы.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Сооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

• опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
• основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
• деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
Надежность и безопасность

Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция

Она повторно используется после демонтажа.
Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.
Сложная конструкция — опалубка для перекрытий

Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

• ускоренные темпы сборки и возможность демонтажа своими силами;
• отсутствие необходимости применения грузоподъемных устройств;
• возможность применения для заливки перекрытий сложной конфигурации;
• устойчивость и надежность;
• простота доставки к месту монтажа;
• возможность многократного использования после разборки;
• продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Устройство

Монолитное перекрытие представляет собой один из главных элементов строения, которой повышает эксплуатационные характеристики здания и делает его прочным. Его монтаж начинается со сборки опалубки, которая позволяет сохранять бетону форму и неподвижность до затвердения. Опалубка перекрытий считается сложной строительной конструкцией, которая обычно состоит из таких элементов.

Опорные узлы. Это деревянные брусья, имеющие вид телескопических стоек. Чтобы равномерно и правильно распределить динамическую нагрузку на этот элемент, следует точно рассчитывать расстояние между ними. При помощи таких опор собирается опалубка для заливки монолитных плит высотой не выше 4 м. Часто при строительстве сооружений применяют и доборные или стартовые стойки. Они изготовлены из металлопрофиля и фиксируются между собой специальными креплениями (чашечными или клиновыми). Благодаря таким опорам можно соорудить опалубки высотой до 18 м.

Стойки, которые обычно используют при монтаже опалубок в высотных зданиях, состоят из трех элементов: унивилка, вертикальной опоры и тренога. Унивилка представляет собой верхнюю часть и служит, как правило, для фиксации рабочей поверхности. Ее часто еще называют «опорная вилка». Выпускается данный элемент из четырех трубок (квадратного сечения), которые приваривают по углам, и металлических пластин толщиной не менее 5 мм. Тренога (юбка) предназначена для обеспечения устойчивости стойки и позволяет ее надежно удерживать горизонтально. Кроме этого, тренога берет на себя и часть основной нагрузки при заливке бетона.

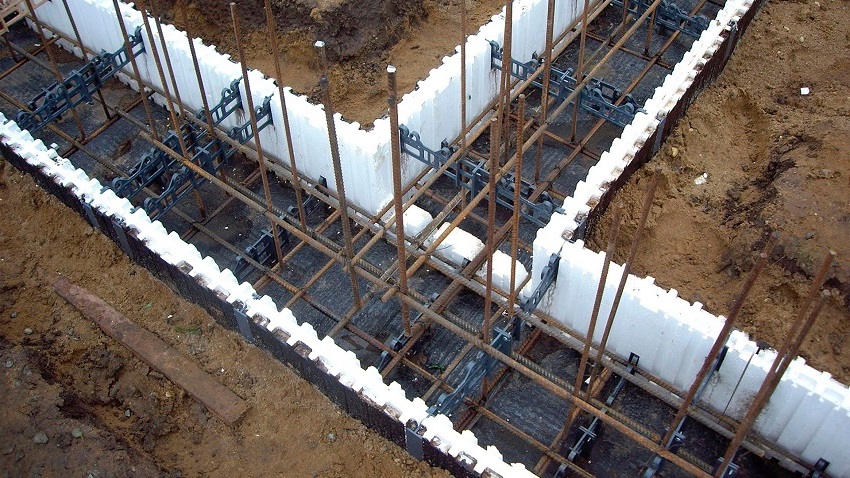

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона

Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать

Съемность, многоразовость и другие особенности исходя из материалов, используемых для опалубки колонн

Несъемная опалубка для колонн чаще всего представляет собой асбестоцементную, пластиковую или металлическую трубу заданного диаметра. После того как она установлена, внутренний объем заполняется бетоном. После его застывания труба становится неотъемлемым конструктивным элементом колонны.

Съемная опалубка может изготавливаться из различных материалов, причем если предполагается ее использование несколько раз, то в ход идет металл, древесина и пластик, одноразовая опалубка чаще выполняется из бумаги. Одноразовая опалубка для круглых колонн представляет собой проклеенную картонную трубу, часто с полимерной подложкой, чтобы не промокла. Ее надевают на смонтированный арматурный столб и фиксируют при помощи распорных колец и подкосов, которые при правильной установке сами выровняют трубу по вертикали. Для удобства демонтажа в одноразовую опалубку для колонн между слоями или с внутренней стороны запрессовывают узкую металлическую ленту или нить. После застывания раствора нужно только потянуть ее на себя, и картонная труба разорвется по всей длине, использовать ее после этого повторно, конечно, не получится.

Виды опалубки для колонн, как и для чего они используются

В зависимости от подхода к классификации, опалубку для колонн можно разделить на категории в соответствии с несколькими признаками:

1. По форме колонны:
   • Круглые (цилиндрические) и овальные;
   • Квадратные и прямоугольные;
   • Многогранные;
   • Фигурные.
2. По предполагаемому демонтажу элементов опалубки:
   • Съемные;
   • Несъемные.
3. При этом съемная опалубка еще делится по предполагаемой возможности повторного использования ее элементов:
   • Одноразовые;
   • Многоразовые.
4. В зависимости от материала, из которого выполнены элементы облицовки:
   • Деревянные;
   • Картонные;
   • Пластиковые;
   • Металлические;
   • Комбинированные.

С первой системой классификации все просто и ясно – какой формы нужна колонна, такую облицовку и нужно использовать. Стоит только отметить, что наиболее популярны на сегодняшний день два первых вида. Третий и четвертый чаще используются при реконструкции зданий и при строительстве домов по индивидуальным проектам. Также такого рода колонны часто делают в виде декоративных.

Для чего используют опалубку?

Опалубка — это вспомогательная конструкция. Она используется, чтобы придать форму и нужные параметры, бетонным и железобетонным конструкциям. Например: стенам, фундаменту, перекрытиям, колоннам. Данная конструкция нужна лишь на определённый промежуток времени.

Опалубка колонн

Колонны совмещают в себе функции опоры и прекрасного элемента декора

Поэтому очень важно качественно и аккуратно вести строительство

При монтаже опалубки колонн нужно обращать внимание на место, куда будет устанавливаться конструкция. Не должно быть различного мусора наслоений и поверхность должна быть ровной

Виды и типы

Колонна бетонная по форме может быть: круглой, квадратной, прямоугольной, что определяется сечением опоры.

В соответствии с производственной технологией:

1) Сборные бетонные колонны – производятся на заводе, транспортируются на объект, сравнительно недорогие, обеспечивают быстрый монтаж, высокую скорость высыхания раствора.

2) Монолитные колонны – непосредственно на объекте заливают в формы. Есть возможность контролировать качество укладки раствора, протекание смеси. Но изготовление таких элементов конструкции требует больших трудо- и временных затрат, довольно дорогостоящее.

При выборе типа колонны очень важно учитывать тип маркировки готового железобетонного изделия данного типа. Маркировка колонн:

Маркировка колонн:

• Т1 – для фиксации бетонных консолей, установленных к основным колоннам перпендикулярно.
• С1 – для устройства решетчатых связей.
• Л1 – для монтажа лестничных пролетов с тремя маршами.
• Л – связывают лестницы с двумя маршами.
• П – используются в местах необходимости создания колонны под ригель (устанавливаются там, где есть поворот общего каркаса).
• СС – опора с 2-4 гранями для качественного крепления стенок жесткости.
• С – для закрепления разнообразных панелей, соприкасающихся со стенками жесткости.
• Т – бетонные колонны на торцах строений ограждающих панелей.

Опалубка для колонн цилиндрической формы

Опалубка круглых колонн может быть как одноразовой, так и многоразовой.

В качестве одноразовой опалубки для круглых колонн сейчас довольно часто применяют картонные трубы. При их изготовлении используют бумажную ленту, специальный клеевой состав и полимерный материал (для обеспечения водонепроницаемости). Такая опалубка колонн выпускается с внутренним диаметром от 150 до 1200 мм. Монтаж ее довольно прост: трубу просто одевают на арматурный каркас, затем устанавливают опорные кольца, к которым крепят распорные подкосы (для придания устойчивости и выравнивания по вертикали). Для быстрого демонтажа таких изделий при их изготовлении по всей длине трубы запрессовывают специальную металлическую проволоку, потянув за которую осуществляют разрез картона по всей его длине, а затем его легко отделяют от застывшего бетона.

На заметку! Демонтаж картонной трубы целесообразно производить перед самым окончанием строительства. Это предохранит опору от технологических повреждений.

Одноразовая опалубка для колонн из картона обладает рядом несомненных достоинств:

• невысокой стоимостью;
• простотой монтажа и демонтажа;
• при ее использовании поверхность бетонной опоры получается высокого качества;
• небольшим весом;
• высокой прочностью.

В качестве несъёмных элементов круглого сечения используют трубы (металлические, асбестоцементные или пластиковые). Такая несъемная опалубка после застывания бетонного раствора остается неотъемлемой частью конструкции колонны.

Внимание! При использовании металлических труб их поверхность необходимо обработать антикоррозионным составом. Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков

Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью

Многоразовая круглая опалубка состоит из металлических или пластиковых полутруб, которые монтируют вокруг арматурного каркаса колонны при помощи специальных быстрозажимных замков. Пластиковая опалубка колонн обладает меньшей адгезией с бетоном по сравнению с металлической (это обеспечивает простоту демонтажа), однако меньшей прочностью.

Как собрать опалубку из картона

Возведение колонны с помощью картонной опалубки

Если нужна опалубка круглых колонн, используется специальный картон. Преимущества такого материала:

сравнительно низкая стоимость;
легкий вес;
простота монтажа;
возможность создавать сложные формы;
хорошие теплоизолирующие качества (важно в холодное время года).

Если нет под рукой специального картона, установка опалубки колонн может быть осуществлена из обычного картона. Для этого необходимо соблюдать следующие условия.

1. Мелкоячеистая армировочная сетка из стали сворачивается в рулон (в один слой) заранее рассчитанного диаметра. Края скрепляют проволокой.
2. Из картона сворачивается рулон и укладывается внутри сетки так, чтобы он мог расправиться и плотно лечь на сетку.
3. Готовая опалубка устанавливается на место с подпорками.

Демонтаж картонной опалубки

Балочно-ригельная опалубка

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>id=»attachment_406″ style=»width: 460px» class=»wp-caption aligncenter»>

Балочно ригельная опалубка колонн

Востребованный в последнее время вид опалубки колонн, стен, перекрытий, мостов и др. Очень хорошо подходит для строительства округлых форм. Удобна для формирования объёмных вертикальных поверхностей. Каркас конструкции собран из ригелей. Они соединяются элементами крепления. В этой системе вместо готовых щитов, каркас монтируется из балок, ригелей и палубы, монтирующейся к балкам. Восемнадцати миллиметровую ламинированную фанеру используют как палубу щита.

Балочно-ригельная система даёт возможность опалубить любую конструкцию, от квадратных до сложных форм. Позволяет создать качественную поверхность из бетона, не требующую дополнительных отделочных работ. Ещё одно преимущество этой опалубки — относительно небольшая стоимость.

Если вы не занимаетесь строительством постоянно, приобретение опалубок обойдётся дороговато. Есть альтернативные варианты: взять нужный вид опалубки в аренду или монтировать её самостоятельно. Сейчас существует множество компаний, предоставляющих опалубку для колонн в аренду. При надобности специалисты компании всегда помогут с установкой.

24.06.2016

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Общие сведения

Колонны, по сути, представляют собой опоры, которые выполняют несущую функцию, т.е. придают строению жесткость по вертикали. Кроме того, очень часто они служат еще и декоративным элементом, который может украшать как фасад здания, так и интерьер помещения.

Надо сказать, что иногда колонны применяют исключительно в декоративных целях. К примеру, для украшения интерьера применяют колонны из полиуретана или даже гипсокартона. Соответственно, никакую несущую функцию они выполнять не могут.

Обсадная конструкция, именуемая колонной, укрепляет стенки скважины

Ректификационная конструкция, которая тоже называется колонной, применяется в нефтедобывающей отрасли

Подготовительные работы: на что обратить внимание?

Перед выполнением установочных работ на колонны по всем четырем граням (при этом и сверху, и снизу) наносятся специальные риски, которые обозначают оси.

Железобетонные элементы необходимо разложить около зоны монтажа таким образом, чтобы спецтехника, а точнее – кран, делал минимум передвижений, а рабочие могли безопасно осматривать и закреплять конструкции.

Обратите внимание: допустим монтаж только тех строительных железобетонных изделий, которые не имеют:

• ржавчины или жировых пятен на лицевых сторонах;
• трещин на внешних сторонах, за исключением местных поверхностных усадочных повреждений, при этом их ширина должна составлять до 0,1 миллиметра;
• наплывов бетона на выпусках арматуры, а также открытых поверхностях закладочных стальных изделий и монтажных петель.

Устройство и технология изготовления опалубки для столбчатого фундамента

Такую опалубку обычно делают из досок, поэтому в начале нужно брать именно их. Устанавливать можно в любом необходимом вам месте.

Конструкция будет представлять собой прямоугольник с фиксированным внутренним размером и высотой, которые вы сможете выбрать самостоятельно. Крепление досок можно легко осуществить, используя обычные саморезы. Вбивать их необходимо прямо в торец доски. Как только данный этап будет завершен не лишним будет проверить вертикали и горизонтали конструкции.

Далее делается столбчатая опора, где каждый столбик выстроен по шнурам, которые вам придется натянуть заранее. Теперь можно выкапывать яму и именно в нее устанавливать готовый прямоугольник. Внешне он очень напоминает короб, поэтому большинство строителей именно так его и называют. Когда конструкция окажется на нужном вам месте придется слегка засыпать снаружи грунтом. На самом деле эта процедура идентична той, что описывалась для сооружения ленточного фундамента. Технологии монтажа обеих вариантов опалубки практически идентичны.

Изготовление опалубки для столбчатого фундамента

Как только монтаж будет завершен можно снять все обноски. Теперь они понадобятся вам только для того, чтобы проконтролировать нулевой уровень в бане. В принципе достаточно будет 1-2 обноски для решения этой задачи. Как видите ничего сложного в построении опалубки различного вида нет, поэтому попробовать можно даже в домашних условиях!
