Панели железобетонные стеновые: размеры госты

Типовые размеры

Учитывая огромное количество панелей, которые предлагаются на рынке строительных материалов, под каждый проект делается индивидуальный расчет параметров такого элемента. Инженеры должны вычислить длину, толщину, панели, а также количество слоев. Это отражается в проекте.

Найменование	толщина, мм	Ширина, мм	Длина, мм	Вес м2, кг
ПСБ-50	50	1000	2000-14000	16,3
ПСБ-80ПСБ 2-80	80	10001190	2000-14000	19,9
ПСБ-100ПСБ 2-100	100	10001190	2000-14000	22,3
ПСБ-120ПСБ 2-120	120	10001190	2000-14000	24,7
ПСБ-150ПСБ 2-150	150	10001190	2000-14000	28,3
ПСБ-170ПСБ 2-170	170	10001190	2000-14000	30,7
ПСБ-200ПСБ 2-200	200	10001190	2000-14000	34,3
ПСБ-220ПСБ 2-220	220	10001190	2000-14000	36,7
ПСБ-250ПСБ 2-250	250	10001190	2000-14000	40,3

Расчет количества плит и из размеров для частного дома

Стандартные размеры плит

И все-таки по возможности лучше использовать плиты стандартных размеров, так как их приобретение стоит гораздо дешевле и занимает меньше времени.

На заводах размерные ряды последнего поколения продукции несколько разнятся, но существуют размерные ограничения, общепринятые стандартами и ТУ:

5,1 / 6,0 / 6,3 / 6,6 / 7,2

Вес плит важно знать при расчете конструкций. Но это забота конструктора, который составляет проект на дом

Частному застройщику полезно знать массу плит при доставке их на объект и монтаже.

В первом случае необходимо подобрать грузоподъемность транспорта. Скорее всего для доставки понадобится две автомашины.

Поскольку в частном строительстве наиболее распространены плиты толщиной 160 мм и 220 мм, приведем их вес на погонный метр для ширины плиты 1500 мм:

Вот ещё масса некоторых стандартных плит:

О планировке дома из бетонных панелей

Отдельным недостатком, существенно ограничивающим использование типовых ж/б изделий при возведении загородного дома являются их жёстко заданные размеры. Попытка изменить их каким-либо способом приведет к порче плиты. Появившиеся трещины сделают невозможным ее дальнейшее использование из-за опасности окончательного разрушения.

Ограничения строительного материала вызывают и ограничения проектирования. К разработке проекта приступают, получив представление о типах и размерах бетонных изделий, предлагаемых местными поставщиками (заказ комплектующих в удаленном регионе означает дорогую транспортировку и неоправданное увеличение стоимости строительства).

Проект дома из жби учитывает доступные стройматериалыИсточник izhevsk.ru

Проект дома составляется на основе имеющихся деталей, которые характеризуются не только габаритами стен, перегородок и перекрытий, но и расположением оконных и дверных проемов, технологических отверстий. В условиях таких ограничений не всегда удается подобрать нужные элементы для задуманной планировки; выходом становится корректировка проекта. Вариант, когда железобетонные конструктивные элементы изготавливаются под заказ, является весьма затратным и потому вписывается далеко не во всякий бюджет.

Методы производства

ЖБ изделия производятся на предприятиях строительной отрасли. При этом применяются различные типы бетона и разные технологии армирования. Бетон бывает особо легким, легким, тяжелым и особо тяжелым. Армирование бывает стандартным и изначально напряженным.

Для производства стеновых ЖБ панелей используются такие методики:

стендовая — крупные элементы помещаются в неподвижные формы, после чего происходит формирование с использованием агрегатов;
поточно-агрегатная — в ходе непрерывной влаго- и теплообработки элементы переносятся по цехам с учетом технологии изготовления;
кассетная — используются неподвижные формы, но после обработки конструкции извлекаются с использованием спецподъемников;
вибропрокатная — весь производственный процесс протекает на специальном вибропрокатном конвейере.

Трехслойные железобетонные стеновые панели для жилых домов

Стеновые наружные бетонные и железобетонные панели нашли самое широкое применение при сооружении домов, а также промышленных и общественных объектов. Появление их, больше 50 лет назад, стало настоящим прорывом в строительстве и дало возможность сократить в несколько раз период возведения зданий.

Панели из железобетона значительно убыстряют темпы строительства зданий.

Размеры изделий

Часть проекта здания, описывающая свойства необходимых панелей.

Главный критерий выбора стеновых плит своими руками — это их размеры. Они должны быть указаны в проекте здания, с учетом его конструктивных схем и поэтажных планов.
Габариты и толщина, величина и число проемов, технические характеристики панелей определяются, исходя из проекта.
Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной-двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные либо имеют дверные проемы.
Панели для промышленных объектов имеют длину 6 метров, 9 и 12.

Обратите внимание!Толщину стеновых плит следует выбирать, исходя из условий климата в вашем регионе.Также имеют большое значение теплотехнические качества применяемых стройматериалов. Производители выпускают продукцию, имеющую толщину 20/50 сантиметров

Производители выпускают продукцию, имеющую толщину 20/50 сантиметров

Маркировка продукции

Так продукция маркируется.

Маркируются панели буквами и цифрами через тире.

Первая группа указывает вид плиты и ее размеры: длину, высоту (в дециметрах), толщину (в сантиметрах).
Следующий фрагмент определяет класс и тип бетона: Л — легкий, Т — тяжелый, Я — ячеистый.
Третья часть сообщает о дополнительных качествах продукции.

Например:

сейсмическая стойкость больше 7 баллов – С;
морозоустойчивость ниже -40 градусов — М;
проницаемость: особо низкая — О, пониженная — П, нормальная — Н.

Характеристики некоторых видов стеновых панелей.

В эту группу марки входят указания на конструктивные свойства изделий:

их форма;
конфигурация торцов;
тип и расположение проемов, если они есть;
форма штроб (если они присутствуют) в примыканиях смежных элементов;
тип и местоположение выпусков арматуры и закладных;
наличие армирующей конструкции для понижения нагрузок, вследствие неравномерности деформаций фундамента.

Панели трехслойные железобетонные (ЖБИ): стеновые для жилых домов, монтаж

› Изделия из Бетона › Облицовочные панели

28.11.2019

Строительство многоэтажных домов из трехслойных железобетонных панелей позволило в несколько раз сократить время на их возведение, оптимизировать расходы на приобретение дорогостоящих строительных материалов и уменьшить количество рабочих на строительной площадке.

Панельные стены в чем особенности

Сегодня для мало- и многоэтажного строительства жилых домов, а также производственных зданий и сооружений используют панели трехслойные железобетонные. Многие люди относятся к ним скептически, помня о панельных домах времен СССР, которые отличались низкой степенью тепло- и шумоизоляции.

Но использование инновационных технологий в процессе производства железобетонных стеновых панелей позволило существенно улучшить их качество, включая тепло- и звукоизоляционные характеристики.

Знакомимся с изделиями о чем говорит стандарт

Железобетонные плиты с эффективным теплоизоляционным материалом изготавливают в полном соответствии международному государственному стандарту 31310, отредактированному в 2020 г. В этом документе указаны типы и размеры трехслойных ЖБИ, их классификация и условия производства.

Монтаж

Монтирование перекрытий должно соответствовать СНиПам, чтобы обеспечить безопасность и долгий срок эксплуатации конструкции. Для начала монтажных работ составляется схема укладки, выполняется расчет, чтобы понять сколько понадобится плит. На подготовленную площадку приезжает кран и укладывает изделия согласно схеме.

ЖБ плиты укладываются на стены сооружений, с главным условием опоры на несущую стену с минимальным показателем в 12 см. Допускается при этом применять раствор. Технологичный шов варьируется от 5 до 20 см, но лучше придерживаться цифры 8. При более широком шве понадобится много времени на его заделку раствором.

У каждого вида плиты свои особенности укладки, но начальный этап одинаковый. Он заключается в обязательном осмотре плиты перед установкой, проверке маркировке. При наличии трещин от 1 мм во всю длину изделия, оно заменяется.

Существенным является идеально ровная поверхность. Некоторые строители считают, что постепенный перепад в 4 см не имеет какого-либо значения, но это не так. Необходимо выровнять поверхность с помощью бетонного раствора.

В зависимости от назначения строительства, используется большое количество модификаций и типов железобетонных плит

Им сегодня отводится важное место в строительном мире. Они широко применяются при укладке дорог, установке заборов, строительстве домов

Служат такие изделия долгое время при правильном хранении.

Производство, состав и сфера применения бетонных плит перекрытия и других типов изделий

Строительные плиты производятся на специализированных предприятиях или заводах, которые занимаются выпуском железобетонной продукции. Сортамент товаров чаще представлен не только различными видами перекрытий, но и другими изделиями, среди которых:

сваи;

Бетонные плиты представляют собой железобетонные изделия, широкого спектра применения

блоки и подушки для фундамента;
лестничные пролёты;

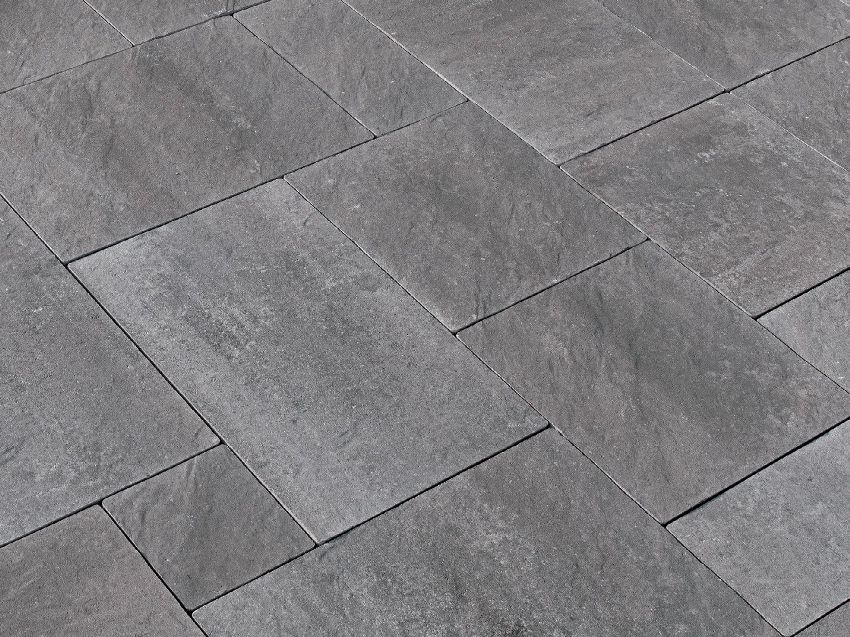

тротуарная плитка;
стеновые панели.

Свойства и характеристики изделий из бетона зависят от типа конструкции, качества используемой бетонной смеси и других материалов, а главное – от соблюдения технологии производства. В основном технические параметры товара зависят от свойств двух основных составляющих элементов:

бетона;
стальных армирующих деталей.

При строительстве домов и промышленных объектов применяются плиты: перекрытия, фундаментные, стеновые

В зависимости от типа изделия выбирается марка используемой стальной арматуры и бетона, а также определяется количество слоёв армирования, диаметр проволоки и шаг сетки. Чем больше применялось арматуры, тем более высокими прочностными характеристиками отличается конечный продукт. Для усиления плит перекрытия или других изделий используются определённые виды арматуры, обозначение которых содержится в маркировке каждого изделия:

Вр-II – высокопрочная проволока;
A-IV, А-V, A-VI – горячекатаный пруток;
Ат-IV, Ат-VI, Ат-V – пруток, отличающийся повышенной прочностью;
К-7 – арматурный канат, имеющий наилучшие характеристики прочности.

К особенностям производства относят следующие моменты:

Фундаментная бетонная плита имеет большее сечение по сравнению с обычными плитами перекрытия.
Разнонаправленная укладка армирующего профиля улучшает нагрузочные свойства изделий, особенно это касается нагрузки на изгиб.
Для предотвращения растрескивания в опорных точках по периметру плит прокладывается усиленный опорный пояс.

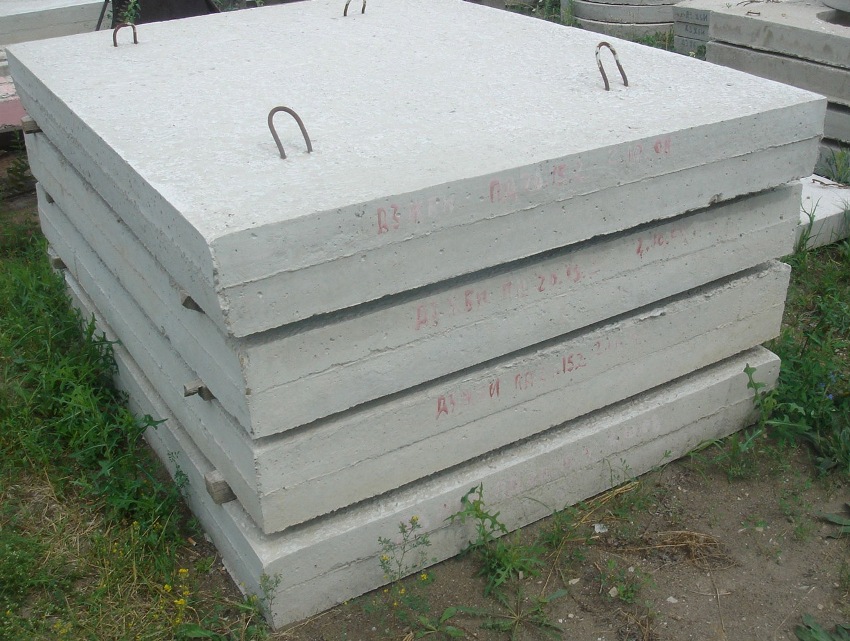

Для более удобной транспортировки и укладки на поверхности плит монтируются грузоподъёмные петли.

Дорожные плиты постоянно совершенствуются

Прочность готовых изделий зависит от марки употребляемого бетона. Обычно применяется бетонная смесь М-200 или М-300, имеющая класс прочности не ниже В-22,5. В случае использования особых типов бетона наносится дополнительная маркировка: ячеистый бетон – Я, жаростойкий – Ж, пористый – П. На частных и промышленных стройках применяются следующие типы плит:

перекрытия;
фундаментные;
стеновые внутренние или наружные панели;
плиты покрытия.

Именно эти виды ЖБИ составляют основу каркаса здания. Помимо этого, производятся плиты бетонные тротуарные и дорожные. В отдельную группу можно выделить бетонные изделия, применяемые для создания заборов и других ограждений.

Классификация стеновых железобетонных панелей

При классификации бетонных панелей для стен руководствуются назначением и конструкцией изделий. Существует несколько типов классификации.

По назначению разделяют:

для строительства многоэтажных домов;
идущие на изготовление цокольных этажей, подпольев, чердачных помещений;
для жилищного строительства;
на возведение промышленных объектов.

Схема стройки дома с использованием железнобетонной стеновой панели

По конструктивным особенностям:

Стеновые железобетонные панели по количеству слоев

цельные;
составные;
из бетона нескольких видов.

По количеству слоев бывают в один, два и три слоя. Однослойные — самые легкие, при их изготовлении используется материал одной марки. Чтобы упростить дальнейшую обработку, на внутреннюю часть плиты наносится специальное цементное покрытие.

Двухслойные цельные состоят из двух слоев: несущего внутреннего из армированного бетона M150 и наружного — легкого теплоизолирующего материала марки M35 – M75. Трехслойные плиты напоминают сэндвич. Состоят из двух железобетонных плит с внутренним слоем утеплителя из экструдированного пенополистирола. Для соединения слоев используется сварной каркас из арматуры. Конструкцию отличает большой вес и стоимость, но, с точки зрения производства, повышенные затраты оправданы.

Строение некоторых марок трехслойных панелей

Железобетонные панели по-разному воспринимают нагрузки, разделяются на следующие типы:

навесные;
несущие;
самонесущие.

Виды плит (классификация)

По конструктивному строению железобетонные плиты бывают 3-х видов:

пустотные;
сплошные (полнотелые);
ребристые.

Пустотные плиты

В частном строительстве чаще всего применяются пустотные плиты. Продольные круглые пустоты облегчают вес плиты, повышают ее теплоизоляционные характеристики и позволяют скрывать в них провода внутренних разводок инженерных коммуникаций.

Существует несколько марок или разновидностей плит с продольными пустотами:

ПНО (облегченные)

Применение облегченных изделий считается более экономичным по сравнению с плитами ПК сразу по нескольким параметрам:

Эта продукция изготавливается только из тяжелого бетона.

Панели стендовые (ПБ или ППС)

Именно стендовые панели могут монтироваться и в вертикальном виде — для возведения стен каркасных домов.

Панели трехслойные железобетонные (ЖБИ): стеновые для жилых домов, монтаж

› Изделия из Бетона › Облицовочные панели

28.11.2019

Панельные стены в чем особенности

Знакомимся с изделиями о чем говорит стандарт

Плюсы и минусы

Сборные бетонные стеновые панели

грузоподъемная техника

Несмотря на большой вес, ЖБИ по теплоизоляции и шумоизоляции уступают другим материалом. Кроме этого нужно понимать, что при повреждении плиты в каком-либо здании выполнить ее замену фрагментарно невозможно.

8 преимуществ железобетонных панелей:

Стойкость к огню.
Высокая прочность.
Стойкость к высоким и низким температурам.
Стойкость к влаге.
Ускорение строительства.
Длительный период эксплуатации без существенного износа.
Сокращение времени на внутреннюю отделку помещения, поскольку поверхность железобетонной панели является ровной.
Возможность применения в строительстве любых помещений: жилых домов, чердаков, цокольных и производственных помещений.

Монтаж стеновых панелей железобетонных

Монтаж стеновых панелей начинают с установки панелей, которые будут находиться на самом большом удалении от крана. После этого крановщик устанавливает внутренние стенки, а также железобетонные панели, которые ближе всего расположены к крану.

После того как панель будет установлена начинается ее выверка по уровню. Делают это при помощи фиксаторов (метод выверки называется замковым). Если нет фиксаторов, то выверку можно делать ломом.

Правильность установки наружных панелей проверяют относительно наружных плоскостей. До того как панель снимут со строп, ее не на долгое время открепляют двумя подкосами. Далее, строители берут специальную линейку-отвес и ей проверяют вертикальность, то есть в какую сторону панель необходимо подвинуть или поднять. Двигают панель специальными муфтами, которые расположены на подкосах.

Только после того, как строители произведут полную выверку плиты, возможна ее фиксация на каркасе. Если вертикальность выставлена неверно, в изделии могут появиться внутренние напряжения, приводящие к трещинам.

Применяя стеновые панели железобетонные в строительстве здания, особенно заботятся об изоляции стыков. Они являются мостиками холода и «тонкими» местами для попадания осадков внутрь конструкции. Гидроизоляция и замоноличивание стыковых соединений является одним из факторов, повышающих:

эксплуатационные характеристики здания;
теплотехнические показатели;
долговечность конструкций.

Панели трехслойные железобетонные (ЖБИ): стеновые для жилых домов, монтаж

› Изделия из Бетона › Облицовочные панели

28.11.2019

Панельные стены в чем особенности

Знакомимся с изделиями о чем говорит стандарт

Наружные стеновые ЖБИ панели: виды и их характеристики

Эти ЖБИ чаще всего изготавливают высотой на один этаж и длиной на одну или две комнаты. Железобетонные стеновые панели оснащают подъемными петлями, облегчающими монтаж, и закладными элементами, которые обеспечивают удобную связь конструктивных элементов здания.

Однослойные

Для изготовления этой продукции обычно используют конструктивно-теплоизоляционный автоклавный ячеистый бетон или бетон, изготовленный с использованием пористых заполнителей. По контуру эти ЖБИ усиливают сварной арматурной сеткой, над оконными проемами – объемным каркасом.

С внешней стороны такие панели защищают цементно-песчаным раствором, а с внутренней – паропроницаемыми декоративными растворами. Толщина защитного слоя определяется климатическими условиями региона. Снаружи стену отделывают керамическими, стеклянными, каменными плитками, дроблеными каменными материалами.

Однослойные панели из легких или ячеистых бетонов обычно применяются в регионах с теплым или умеренным климатом. В холодных районах использование таких ЖБИ экономически нецелесообразно из-за большой толщины стен, которая необходима для обеспечения эффективной теплозащиты внутреннего пространства. В регионах с влажным климатом и сильными ветрами наружную часть дома защищают плотным толстым защитным слоем, листовыми или плитными влагостойкими материалами.

Преимущества железобетонных панелей

Все мы хорошо знакомы с многоэтажными панельными домами, поэтому знаем о достоинствах этого стенового материала, среди которых прежде всего следует назвать высокую прочность, долговечность и отличные теплотехнические характеристики. Стены из утеплённых железобетонных панелей полностью преграждают путь уличному шуму (в квартиры звук проникает в основном через окна), не боятся влаги, не нуждаются в дополнительной защите от продувания и практически на дают усадки — сразу после постройки стен и крыши можно запускать систему отопления и приступать к отделочным работам. При этом возводится ограждение за считанные дни — там, где кладка из кирпича или блоков заняла бы не менее месяца.

КвартираЧто лучше: монолитный, кирпичный или панельный дом?

Наружные стеновые ЖБИ панели: виды и их характеристики

Однослойные

Преимущества и недостатки проектов современных панельных домов

Не существует идеальной способа построить дом, который подходил бы всем без исключения. Поэтому перед тем, как сделать окончательный выбор надо оценить преимущества и недостатки технологии.

Достоинства

В результате регулярного совершенствования, применения новых материалов и технологий, дом из панелей можно возвести сравнительно дешево, быстро и качественно.

Для покупателей дома или коттеджа приоритетное значение имеют 3 аспекта: планировка помещений, цена квадратного метра и срок постройки:

Многообразие дизайнерских решений. Железобетонные панели, изготавливаемые по проекту, позволяют создавать здания самых разных форм, размеров и с различной планировкой.

Так, коттеджи из панелей сегодня предъявлены не только эконом-жильем, но и домами с просторными помещениями, отведенными под гостиную, детскую комнату, кухню и ванную.

Железобетонные дома позволяют осуществить практически любые архитектурные замыслы и могут быть применены как в классическом, так и современном стилеИсточник m.shianwang.com

Стоимость. Цены на проекты домов из железобетонных панелей под ключ значительно ниже стоимости кирпичного или монолитного здания. Так, цена квадратного метра в панельном доме Московского региона составит от 44 до 70 тыс. руб., а в монолитном в то же время – от 70 до 90 тыс. руб.
Скорость возведения. Дом из панелей, по сравнению с кирпичным, строится в несколько раз быстрее. Так, коробка двухэтажного дома из железобетонных панелей, с площадью 170 кв. м., возводится за четыре-пять дней (без фундамента и отделки).

Это достигается в связи с тем, что все панели привозятся на стройку уже в готовом виде: внешние конструкции имеют проемы под окна и двери, а на внутренних перегородках расположены готовые скрытые каналы под электропроводку. Нельзя забывать и об условиях сборки дома – монолитный создается на стройплощадке, а панельный – на заводе.

Недостатки

К минусам можно отнести следующие параметры плит:

Звукоизоляция. Если дом выстроен из одно или двухслойных панелей, то в таком здании могут быть слышны посторонние шумы с улицы.

Если сэкономить на трехслойных панелях, то в будущем, возможно, придется потратиться на звукоизоляциюИсточник magnat4.ru

Железобетонная поверхность. Чтобы прикрепить или повесить какие-либо предметы на стену, приходится каждый раз пользоваться перфоратором.
Невозможность поменять планировку. Стены неразборные, поэтому смещать их нельзя.

Виды

Существует несколько разновидностей панелей под бетон, однако все их классификации считаются условными и зависят от специфики использования.

По назначению железобетонные панели используются для сооружения:

построек жилого типа;
объектов промышленного назначения;
технических сооружений;
чердаков и подвалов;
для установки по периметру и внутри объекта (внутренние стеновые плиты).

По виду конструкции панели стеновые могут быть пустотелыми, монолитными, комбинированными или изготовленными из одной марки бетона. По количеству слоев панель ЖБИ может быть монолитной и сборной.

Последний тип имеет свою классификацию:

Однослойные ЖБ панели. Эти изделия выполнены из одной марки бетона и обладают небольшой массой. Их особенностью является то, что внутренняя прослойка обмазана особой цементной смесью. Этот цемент ускоряет формирование изделия и упрощает внутреннюю отделку.
Двухслойные конструкции состоят из теплоизоляционного слоя и армированной плитки. В большинстве случае в качестве теплоизолятора применяется пенобетон, пеностекло или минеральная вата. Поверхность с теплоизоляционным покрытием для стен располагают внутри постройки.
Трехслойные изделия выполнены в виде ребристых железобетонных панелей, которые соединены друг с другом. Между ними устанавливаются уплотнители. Этот материал имеет большие габариты и массу, но вместе с тем является самым функциональным вариантом для возведения высоток.

Панели классифицируются и по степени устойчивости к механическим нагрузкам. По этому признаку они бывают:

ненесущими;
несущими;
самонесущими;
несущими поэтажно.

Кроме того, ЖБ изделия отличаются связующими ингредиентами, маркой, разновидностью армирования, назначением и т. д.

Маркировка

Изготовитель на ребре стенового железобетонного фрагмента обязан, согласно ГОСТу, наносить несмываемой краской основную информацию о характеристиках элемента. Так, информация представляется в виде маркировки тремя буквенно-цифирными знаками, разделенными дефисом.

Первой указывается цифра, обозначающая способ производства (1-3 – монолитная, 4-6 – составная). Вторая позиция – это буква, указывающая вид стеновой панели (В – внутренняя, Н – наружная). Затем следует буква, обозначающая место применения (С – для стен, Ц- цокольные этажи, Ч – чердачное помещение). Также в маркировке на панелях указываются габариты: длина – в дециметрах, а ширина – в сантиметрах.

Вариации монтажа панелей

Различают плиты по способу монтажа:

Навесные — легкие, малогабаритные. Такие ЖБИ актуальны для строительства зданий с высокими потолками.
Несущие — повышенной прочности. Предназначены для возведения бескаркасных зданий.
Самонесущие — аналог навесных элементов, только габариты отличаются в большую сторону.

Относительно применения плоскостные ЖБИ различают еще на три типа:

для строительства цокольной или подвальной части здания;
для основной надземной части дома:
для чердака с парапетами.

Выбор ЖБ панелей проводится, кроме прочего, по способу крепления. В каждом изделии предусмотрено наличие металлических закладных. Посредством этих элементов отдельные плиты соединяют сваркой, болтами, скобами, петлями. Узловой контакт для долговечности и надежности заливают бетоном.

Виды крупнопанельного строительства

Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют каркасы, а панели стен служат для тепло- и звукоизоляции.

Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.

С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.

В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.
