Беседки из профильной трубы своими руками

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

  • Лопата.
  • Сварочный аппарат.
  • Нож, ножовка по металлу (болгарка).
  • Измерительные принадлежности (метр, отвес, рулетка).
  • Шуруповерт.
  • Набор ключей.
  • Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

  • Нарезать заготовки в размер соответственно чертежа.
  • Соединить сваркой в каркас боковые фермы.
  • Приварить фронтальные профили навеса.
  • Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

  1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
  2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
  3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
  4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

  • на автостоянках;
  • в загородных частных домах для создания больших крытых участков территории;
  • в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Навес арочного типа из профильной трубы выглядит очень красиво

Особенности строительства навеса для машины

Навес для автомобилей на придомовом участке может быть двух типов:

  1. стационарный, отдельно стоящий;
  2. навес-пристройка к дому.

Первый вариант строят при наличии достаточной площади и нередко такого размера, который позволяет ставить под него сразу несколько авто.

Навес-пристройку возводят на ограниченной площади с числом забетонированных стоек не менее двух. Противоположная сторона навеса крепится к стене дома. Каркас может быть металлическим или деревянным, в зависимости от материала, из которого построен дом. Если того требует дизайн, стойки навеса можно обложить камнем, кирпичом и т.д.

Процесс строительства можно разделить на три основных этапа, характерных для возведения всех типов навесов:

  1. устройство фундамента и стоек;
  2. устройство каркаса навеса;
  3. монтаж кровли.

Подробнее о том, как сделать навес для машины своими руками, смотрите на видео: www.youtube.com/watch?v=RQG8pt5UkzE

Соединение козырька со стеной дома

Строительство козырька над крыльцом сопровождается одним сложным этапом – соединением козырька со стеной дома. Как правило, используются стандартные подходы, которые предполагают установку отбойной планки. Достоинство метода заключается в том, что его можно реализовать независимо от того, какой кровельный материал применяется для отделки, достаточно подобрать отбойную планку под соответствующий цвет кровельного материала или стены.

Конструкционно этот элемент состоит из штробы в стене, глубиной 10 мм, а также планки, край которой вставляется в эту штробу, после чего место соединения следует заделать влагостойким герметиком. Другой край планки находится на поверхности кровельного материала. Вода, которая сбегает по стене, попадает на эту планку и перетекает на кровельный материал, после чего, она вместе с основной массой осадков стекает по кровле на землю или попадает в систему ливнестока, если она предусмотрена.

При применении металлочерепицы в комплекте идет специальный профиль, который крепится к стене. Такой профиль допустимо использовать с другими кровельными материалами, достаточно подобрать цвет. Этот профиль комплектуется специальными резиновыми уплотнителями, которые устанавливаются по краям профиля. Эти уплотнители не позволяют попадать под профиль различному мусору, особенно при сильном ветре.

В случае использования для накрытия козырька поликарбоната, стекла или листового пластика, такой вариант неприемлем, поскольку конструкция выглядит слишком грубовато. Поэтому можно прибегнуть к таким вариантам:

  • На стыке, между стеной и поликарбонатом прокладывается уплотнительная лента из полиуретана или из резины. Затем кровельный материал с силой прижимается к этой прокладке и фиксируется с помощью крепежных элементов. Подобные уплотнители можно приобрести в строительных магазинах, которые реализуют кровельные материалы.
    Как заделать стык поликарбонатного навеса и стены
  • Кровельный материал прижимается к стене как можно плотнее, после чего, после крепления, стык заделывается прозрачным герметиком.

Варианты неплохие и прекрасно подходят для козырьков самых замысловатых форм. Возможна комбинация этих вариантов, что сделает конструкцию более надежной, а также недоступной для влаги.

Кованые козырьки над входом и крыльцом — готовые проекты

Возведение конструкции

Работы по установке производятся поэтапно:

  1. До того, как сделать навес из труб, сначала подготавливают фундамент.
  2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
  3. Изготавливают фермы.
  4. У конструкции собирают боковые стенки.
  5. Соединяют кровельные фермы и готовые секции.
  6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
  7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
  8. Обрабатывают защитными составами металлические поверхности.
  9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
  10. Обрезают лишнее кровельное покрытие.
  11. Наводят порядок на прилегающей территории.

В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.

Преимущества арочных крыш

Такие крыши, кроме внешних отличий от скатных кровель, обладают перед ними еще и рядом преимуществ:

  • форма арки выгодна с точки зрения аэродинамики, т.к. воздушные потоки не тормозятся крышей и не создают существенное давления или ветровую нагрузку на ее конструкцию;
  • обтекаемая форма способствует беспрепятственному соскальзыванию снега с крыши;
  • прозрачная крыша обеспечивает хорошее естественное освещение всего внутреннего пространства под ней;
  • здание с такой кровлей выглядит, как старинное снаружи и изнутри;
  • внутри сооружения помещается больше воздуха, чем при скатной крыше, что благоприятно сказывается на самочувствии его обитателей.

Фотогалерея: готовые конструкции из профильной трубы

Арочный навес в виде козырька идеально подойдёт для крыльца домаДвускатный навес отлично скроет ваш автомобильАрочный навес для беседки можно изготовить из разноцветного поликарбонатаАрочный навес может играть роль козырька домаАрочный навес идеально подойдёт для загородного домаОдноскатный навес используется для обустройства парковых зонНа приусадебных участках часто можно встретить именно односкатный навес

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Это интересно: Цветной лак для наружных и внутренних работ

Предназначение входного навеса

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Козырек над входом: общее устройство

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

  • металла:
    • стального уголка;
    • полос металла;
    • круглой трубы;
    • профилированной трубы;
  • древесины — деревянного бруса.

Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

  • шифер;
  • металлочерепица;
    Одинаковым материалом крыт навес над крыльцом и крыша — черепицаСовпадать должен еще и стильМягкая черепица на крыльце и кровлеМеталлочерепица на крыше и козырькеПри совпадении стиля и материала получается гармоничный вид
  • мягкая битумная черепица;
  • натуральная черепица;

Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

  • шифер (обычно плоский, но не факт);
  • профнастил;
  • поликарбонат;
  • деревянная доска.

И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

  • деревянный навес;
  • поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
  • листовой пластик;
  • стекло.

Поликарбонат сочетается с деревомСмотрится неплохоДлинный козырек не только над крыльцом, но и над входной дорожкой

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Формы и названия козырьков над крыльцом

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Навес из профнастила: почему именно этот материал

На вопрос, почему большинство людей предпочитают изготавливать именно навес из профнастила своими руками, можно ответить коротко – это оптимальное решение, проверенное годами. Если же разбираться подробнее, то можно выделить три основные причины.

  1. Простая технология изготовления. Конструкции навесов из профнастила сложностью не отличаются – по сути, это примитивный каркас, дополненный элементами обрешетки и установленный на четыре или более опоры. Если у человека не хватает навыков работы с металлом и умения пользоваться сварочным аппаратом, то не составит никакого труда соорудить навес из профнастила на деревянном каркасе. В таком случае срок эксплуатации данного изделия будет несколько снижен – виной всему свойства самой древесины. Немного улучшить их можно с помощью антисептических и влагоотталкивающих пропиток.
  2. Доступная стоимость. Что профнастил, что профильная труба не отличаются большой стоимостью. Естественно, профнастил бывает разным, и это нужно учитывать при выборе материалов – чем тоньше профилированный лист, тем ниже его стоимость и меньше срок эксплуатации. Кроме того, чем тоньше лист профнастила, тем гуще под него придется делать обрешетку – а это, опять-таки, дополнительные расходы. В общем, сэкономишь на одном, придется потратиться на другое – палка о двух концах, которая указывает на то, что лучше приобретать толстый профнастил. По крайней мере, служить он будет дольше.
  3. Долговечность конструкции. Каркас, если за ним следить и периодически обновлять защитное покрытие (краску), сможет простоять очень и очень долго. В отличие от него, профилированный настил служит меньше (он сгнивает раньше каркаса), но его всегда можно заменить новым, продлив навесу срок жизни еще на пару десятков лет.

Вот это сочетание факторов и обуславливает широкое распространение навесов из профнастила в частном строительстве. Также не следует сбрасывать со счетов и другие факторы – ко всему прочему, профнастил создает надежное укрытие от дождя и снега, он длительное время способен сохранять свою окраску и первоначальный внешний вид. Кроме всего прочего, из профнастила монтируют крыши домов, что само собой заставляет применять этот же материал для изготовления навесов, заборов и крыш других построек, расположенных на придомовой территории.

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей

alt=»Виды металлических навесов для изготовления своими руками» src=»https://roomgood.ru/wp-content/uploads/2015/10/виды1.jpg» class=»aligncenter» width=»550″ height=»400″ Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

  • Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
  • Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.

alt=»Металлические фермы-арки для строительства навесов» src=»https://roomgood.ru/wp-content/uploads/2015/10/фермы-арки.jpg» class=»aligncenter» width=»550″ height=»495″ Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

alt=»Виды стандартных металлических ферм для изготовления навесов» src=»https://roomgood.ru/wp-content/uploads/2015/10/стандартные-фермы.jpg» class=»aligncenter» width=»550″ height=»372″ Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

  • Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
  • Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
  • Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
  • Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
  • Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
  • ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

alt=»Чертеж стандартного навеса из металла для автомобиля» src=»https://roomgood.ru/wp-content/uploads/2015/10/проект-1.jpg» class=»aligncenter» width=»550″ height=»488″ Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Стропильная система

Опоры следует соединить между собой для жесткости конструкции. Если навес возле дома опирается на стену, крайние вертикальные опоры и навесной брус соединяются прогонами, опорные столбы связывают несущей балкой.

Если конструкция рядом с домом не опирается на стену, по обеим сторонам укладываются несущие балки, а крайние опоры, расположенные друг напротив друга, соединяются перемычками из доски.

Крепление несущей балки на опоры выполняется одним из следующих способов:

  1. Балка кладется сверху и фиксируется саморезами большой длины (вертикально и под углом) или металлическими пластинами.
  2. Если несущая балка выполнена из бруса прямоугольного сечения, поставленного на узкое ребро, под него в столбах можно выпилить паз, (ширина столба должна превышать толщину балки минимум на 10 см).
  3. По обеим сторонам столба крепятся толстые доски ребром вверх – по несущей способности такая конструкция не уступит балке из бруса, при этом обойдется дешевле.

На следующем этапе монтируется обрешетка. Брус или доски (плашмя) под непрозрачную крышу можно набить сверху на несущие балки или закрепить их встык, используя металлические крепежные держатели.

Монтаж обрешетки

Но более эффектно и стильно смотрится деревянный навес к дому, если опорой для поликарбонатной матовой крыши служат толстые доски, закрепленные ребром вверх. На краях досок, формирующие свес кровли, можно сделать фигурные запилы.

Если навес к дому своими руками возводится из металлоконструкций, элементы стропильной системы крепят сваркой или при помощи болтов.

Кровля

Монтаж кровельного настила выполняется по технологии, соответствующей выбранному виду покрытия. Если принято решение построить непрозрачный навес, на обрешетку кладется слой гидроизоляционного материала (если это предусмотрено инструкцией по монтажу кровельного материала), обустраивается герметичный стык между стеной и навесом, и только затем укладывается кровельный материал.

Покрытие из гибкой черепицы

Поликарбонат крепится при помощи специальных профилей таким образом, чтобы стыки листов приходились на обрешетку. Зазор между крайним профилем и стеной рекомендуется заполнить герметиком для наружных работ.

Проектируя навес необходимо задуматься, куда будет стекать вода с кровли? Если вход под навес находится со стороны нижней части ската, не обойтись без установки водостока для отвода осадков.

Строительство навеса поможет благоустроить свой двор, сделать его более красивым и удобным.

Монтируем стропила

Сверху опорных столбов по периметру устанавливают балку, на которую крепятся стропила. Связывают стропила прогонами, на которые устанавливается обрешетка. Для обрешетки используют профили или брус диаметром 20х20 мм. Расстояние между обрешеткой зависит от вида поликарбоната и его веса и должно быть не меньше 60 см. Конструкцию монтируют при помощи сварки или болтов.

При монтаже навеса из поликарбоната своими руками не забудьте учесть выступ крыши для образования козырька. Он должен быть не менее 10 см. Козырек защитит от потоков дождевой воды и снега.

Минимальный уклон кровли для односкатного навеса – 30, для двухскатного от 45.

Общие характеристики металлических навесов

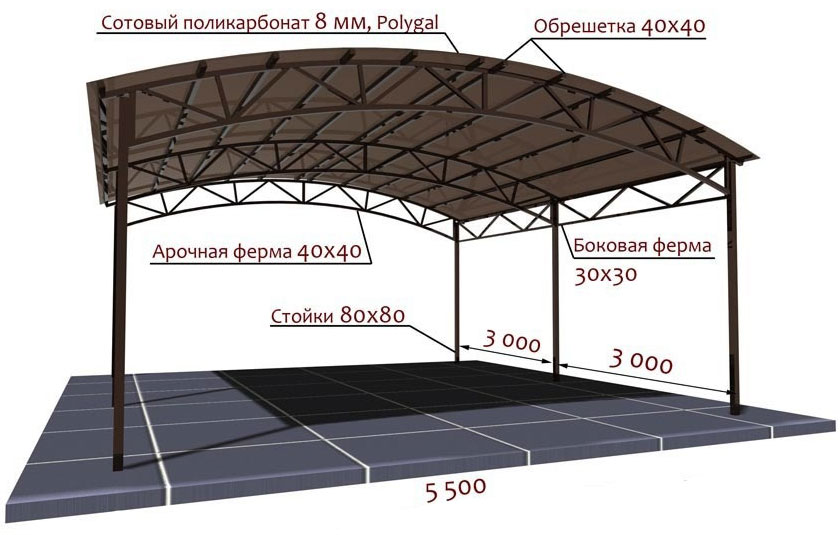

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

  • Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
  • Самостоятельные отдельно стоящие металлические постройки.
  • Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

  • открытые строения, состоящие из опор и крыши;
  • закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

Навес из металлопрофиля и мягкой черепицы для дров

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Установка опорных столбов

Навес – легкая конструкция. Вид фундамента выбирается с учетом глубины промерзания почвы и близости грунтовых вод. Яму под столб копают ниже глубины промерзания, которая для каждого региона определяется условиями климата, но не меньше 0,7 метра.

На дно выкопанной ямы или траншеи под ленточный мелкозаглубленный фундамент укладывают слой гравия и песка, плотно утрамбовывают, это обеспечит подушку при пучении грунта зимой и не поведет конструкцию. При близком подходе грунтовых вод дно под основание можно устелить рубероидом.

Расстояние между опорными столбами 1,7-2 м по длине, а по ширине навеса 3 м. Если ширина превышает три метра, для монтажа каркаса крыши используют арматурные фермы.

После установки вертикальных стоек, их бетонируют смесью цемента, песка и гравия. Цемент берут марок М 200- М 300. Сохнет бетон 2-3 дня. Между столбами делаем распорную перемычку из профиля 4х4 или 4х6 см, связывая опоры между собой. Высота от земли и верха конструкции минимум 70 см.

Навес из поликарбоната примыкающий к дому требует возведение трех стен, одну выполняет стена дома.

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
