Крепление мауэрлата к кирпичной стене: 2 лучших способа

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

100х100 мм;
100х150 мм;
150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

форма и площадь покрываемого крышей здания;
тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
материал и вес стропильной системы и кровельного покрытия;
наличие либо отсутствие мансардного этажа в доме;
расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

висячие стропила с использованием затяжек;
наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

висячие стропила без затяжек;
наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

(Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
(Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Оборудование для кровельных работ

Помимо ручных инструментов застройщики охотно прибегают к электрооборудованию, которые ускоряют процесс монтажа и делают его гораздо проще. Согласитесь, что пилить электропилой гораздо сподручнее, нежели использовать стандартную ножовку.

Электрический рубанок и электропила. Данные инструменты пригодятся при монтаже деревянных элементов обрешетки и стропильной системы вцелом
Электрическая дрель и шуруповерт. Здесь тоже все просто. Используются при креплениях кровельного материала

При настиле стальных листов фальцевым методом вам понадобится специальный станок, который создает картины по длине, равную скату. Кстати, картиной называют сцепленные между собой отдельные элементы металла, которые в последующем будут укладываться на крышу. Как правило, их сборку производят на земле, а лишь затем поднимают на рабочее место.

Помимо всего в холодное время года некоторые кровельные покрытия имеют свойство замерзать, поэтому застройщики используют газовые горелки. Они же используются в качестве инструментов для плавки мастики.

Практически любое строительство требует наличие крана, поэтому если вы собираетесь применять очень тяжелые конструкции, решите этот вопрос с какой-нибудь фирмой еще до начала строительства – это сэкономит вам уйму времени.

Виды стропильных систем

Для стандартной двускатной крыши без ендовых и дополнительных ребер используются в основном два типа стропильных конструкций:

Висячие. Имеют угловое соединение в верхней части и две точки опоры на несущие стены здания внизу. Применяются в основном там, где предполагается создание жилой мансарды под крышей, а перекрытие нижнего этажа не является частью стропильной системы.
В треугольнике сил, действующих на верхнюю часть стен здания, имеют значительную боковую компоненту, создающую большое распирающее и деформирующее усилие. Его компенсация и является основной задачей при расчете такого типа кровли.
Наслонные. Представляют собой единую ферменную конструкцию, в которой боковые составляющие в значительной мере компенсируются стойками, прогонами и ригелями стропильной системы, а на стены строения приходится в основном вертикальная компонента веса самой крыши.
В верхней части стропильные ноги опираются на коньковую балку, которая, принимая на себя часть нагрузки, распределяет ее через стойки и передает нижним опорным элементам. Балки перекрытия также могут входить в конструкцию стропильной системы, создавая треугольник жесткости и дополнительную нижнюю связь.

Такое устройство кровли позволяет в значительной мере уменьшить боковые составляющие нагрузки на стены строения, но при этом имеет значительный собственный вес и при большой ширине пролета требует центральной опоры, которой может служить внутренняя стена здания.

В деревянных бревенчатых домах, для этой цели всегда использовался центральный опорный брус — «матица», установке которого во время строительства придавалось особое, ритуальное, значение.

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

проволоки;
скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

https://youtube.com/watch?v=1_F_UAmhsUY

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Монтаж

Установка мауэрлата считается обязательной для строений, несущие конструкции которых возводятся из мелкоразмерных деталей: кирпича, бетонных и газобетонных блоков, природного и искусственного (керамического) камня. Монтаж ведут непосредственно на стену или на армопояс.

Установка на армопояс

Армированный сейсмопояс или армопояс – ленточная монолитная бетонная конструкция, которая укладывается по всей верхней части стеновых несущих конструкций здания для придания монолитности. Чаще всего используется на стенах из бетонных или газобетонных блоков, на кирпичной кладке заливается крайне редко.

При организации армопояса крепеж для монтажа мауэрлата закладывают на этапе укладки арматуры. В качестве крепежных элементов используют анкеры диаметром 12-14 мм, длина которых должна быть на 30-40 мм больше, чем суммарная высота армопояса и мауэрлата.

Точки крепежа закладывают на расстоянии, равном шагу между стропилами, обязательно смещают расположение точек на половину этого шага.

Работы ведут в следующем порядке:

Монтируют опалубку и укладывают армирующий каркас.
К его деталям привязывают или приваривают анкеры.
Выполняют заливку и трамбовку бетонной смеси. При этом контролируют отклонение анкеров от вертикали отвесом или уровнем.
На 7-8 день снимают опалубку. Монтаж мауэрлата рекомендуется начинать не ранее 28 дней после заливки, после набора бетоном марочной прочности.
Укладывают гидроизоляционный слой.
Размечают на брусе/профиле точки крепления, высверливают сквозные отверстия диаметром на 1-2 мм больше диаметра анкеров.
Монтируют мауэрлат, крепят его гайками с широкой шайбой.

Использование гидроизоляционного слоя между бетонным армопоясом и деревянным или металлическим мауэрлатом обязательно! В противном случае из-за разницы в теплопроводности материалов в зоне контакта неизбежно образование конденсата и, соответственно, коррозия металла или гниение древесины мауэрлата.

Укладка на кирпичную стену

Для монтажа мауэрлата на кирпичную стену используют несколько способов.

Установка на анкеры

Этот способ практически не отличается от монтажа на армированный бетонный пояс. Анкеры вмуровываются в кирпичную кладку на уровне 3-4 ряда от верхнего края стены.

Используют, как правило, Г-образные шпильки, их короткий конец обязательно закладывают под кирпич. Во время укладки рядов контролируют отклонение шпильки от вертикали.

Укладку мауэрлата проводят после высыхания кладочного раствора. Для этого высверливают сквозные отверстия чуть больше диаметра шпилек, усаживают брус или профиль и притягивают гайками с широкой шайбой. Между стеной и мауэрлатом обязательно прокладывают слой гидроизоляционного материала.

Крепление проволокой

Вместо анкеров для монтажа мауэрлата можно использовать стальную проволоку. Ее, как и анкеры, закладывают под третий-четвертый ряд кирпича от верхнего среза стены так, чтобы концы проволоки оставались и с наружной, и с внутренней стороны. Длина их должна быть больше суммарной высоты кирпичной кладки (3-4 кирпича) и мауэрлата.

После полного высыхания кладочного раствора укладывают мауэрлат, обвязывают его проволокой, скручивают концы и плотно утягивают. Гидроизоляционный слой между стеной и брусом также обязателен.

Нередко используют альтернативный способ крепления поволокой. В стену горизонтально закладывают шпильки на уровне 4-6 рядов кирпича от уровня монтажа мауэрлата. После высыхания раствора на шпильку накручивают проволоку (3-4 кольца) и зажимают ее гайкой с шайбой. Свободным концом притягивают к стене мауэрлат.

В этом случае зачастую обвязывают проволокой не сам брус, а стропильные ноги после крепления к нему.

Установка с деревянными пробками

Для крепления мауэрлата из деревянного бруса используют также деревянные пробки.

Их закладывают в:

Притягивают брус к пробкам гвоздями или, чаще, скобами. Обязательное условие – для пробок выбирается высококачественная сухая древесина с пропитками, предотвращающими гниение и поражение плесенью.

Аналогичным образом крепят мауэрлат на стенах из бревна или бруса. Кстати, монтировать его на таких несущих конструкциях не обязательно – его функции может выполнять верхний ряд. Необходимо только обеспечить его монолитность.

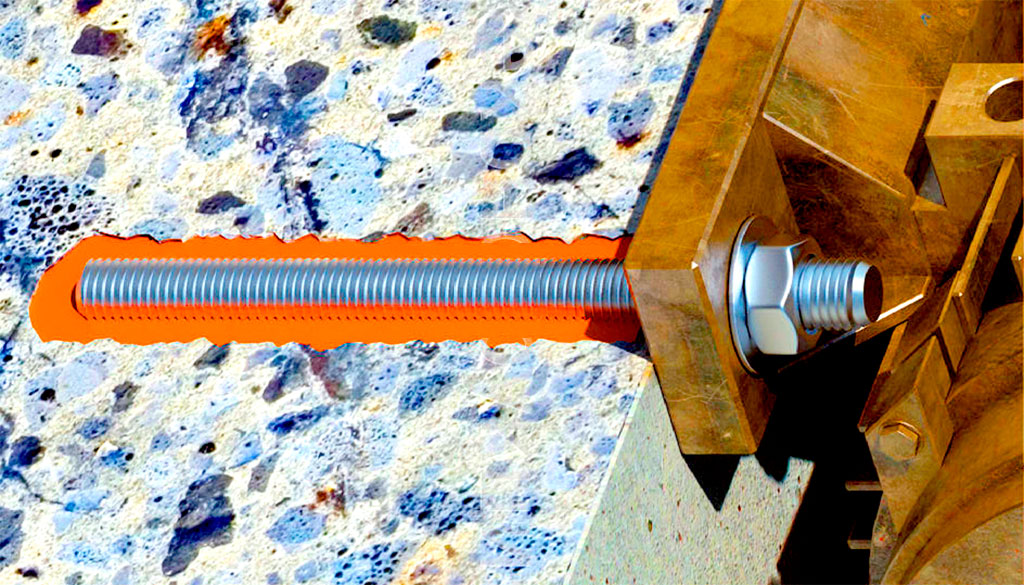

Химические анкеры

Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.

Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.

В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.

Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

Крепление прослужит много десятилетий – до 50 лет.
Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.

Такой крепеж отличается и несколькими недостатками:

Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
Достоверных сведений о сроках службы химического крепежа нет.

Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.

Что еще почитать по теме?

Когда не обойтись без перекрытия мауэрлат

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Крепление мауэрлата к стене из кирпича шпильками

Установка деревянного мауэрлатного бруса на резьбовом крепеже выглядит наиболее надежным из всех доступных вариантов. Можно использовать удлиненные шпильки, до 60 см, с гайкой и шайбой или приваренной на торце стальной пластиной.

Если использовать для крепления стержни с приваренной стальной пяткой, то устройство нужно будет закладывать в кирпичную стену еще на этапе выкладки завершающих трех рядов кладки.

Чтобы не ошибиться с разметкой, потребуется по периметру стен здания натянуть малярный шнур, на уровне установки будущего мауэрлата можно поставить лазерный уровень. Шпильки с приваренными площадками расставляются по периметру стен и прикладываются кирпичами на кладочном растворе. В блоках, используемых для кирпичной кладки следующих рядов, приходится сверлить отверстия. После наклейки рубероида можно переходить к креплению мауэрлата.

На кирпичных стенах толщиной в полтора камня можно использовать более простой способ фиксации мауэрлатной доски. Для крепления на шпильках в точках установки высверливаются шурфы, диаметром в 40 мм и глубиной до 50 см. На резьбовой штырь надевают широкую шайбу, наворачивают гайку и устанавливают в шурф.

Далее будущее крепление выравнивают относительно горизонтальной поверхности, и отверстие заливают смесью на основе акриловой смолы и промытого песка. Такая пробка удержит мауэрлат намного лучше скобы.

Мауэрлат и способы его монтажа

Инструменты и материалы:

рулетка;
брус 100*100;
перфоратор;
гидроизоляция;
шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1.Схема крепления стропил к кирпичной стене: 1 — Обвязка; 2 — Мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

Обвязка. Данный способ крепления осуществляется чаще всего, но бывают исключения для шпильки.
Мауэрлат.
Гидроизоляция.
Стропила.
Проволока.
Фиксирующий анкер.

В самом начале нужно установить мауэрлат, т.к. конструкция начинается именно с него. Перед его установкой прокладывается срезанный кирпич с лицевой стороны, чтобы потом закрывать его. Некоторые мастера ставят кирпич после окончания работы, что тоже эффективно, но отнимет немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если их достать нет возможности либо цена оказывается неподъемной, вполне возможно обойтись рубероидом. После того как рубероид раскатывается на месте своей дислокации, нужно его прижечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

Шпилька. Данный способ самый простой, т.к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический стержень. Сверху устанавливается брус с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, т.к. увеличение повлияет на прочностные показатели.
Деревянные клинья. Тут все значительно проще, т.к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины. Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально долго.
Стальные стержни. Шаг их монтажа — 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще

Единственный минус — это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).

Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается сцепка. Такой ход невозможен при использовании мастик, т.к. для них он предельно разрушителен.

Подготовка чертежей для крыши с мауэрлатом

Этот этап является самым важным. Это то, с чего нужно начинать строительство крыши. Именно ему необходимо уделить как можно больше времени, поскольку от правильности чертежа напрямую зависит успех самой работы.

На нем должны отражаться мельчайшие нюансы, которые могут помешать или пригодиться в процессе строительства.

Самое важное здесь то, что на этапе продумывания и планирования вида будущей крыши, заказчик может четко увидеть перед своими глазами прототип будущей кровли.
Это поможет определиться с тем, то ли он хочет видеть, или нет.
Чертеж всегда включает в себя прямые пожелания хозяина постройки, знания и предложения дизайнера, финансовые возможности заказчика.

Если же вы решили строить крышу своими руками, то вам всё же стоит обратиться к профессионалу, хотя бы за советом. Если вы не опытный в строительстве человек, то вы можете столкнуться с проблемой построения чертежа.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепления	Краткое описание, достоинства и недостатки
Проволокой	Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок	И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки	Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры	По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговое руководство по монтажу

Перед монтажом балки должны быть выполнен ряд подготовительных работ:

выполнена стяжка или армопояс;
установлены проволока, резьбовые шпильки или деревянный брусок для фиксации мауэрлата (операции определяются выбранным типом крепления балки);
подготовлен необходимый инструмент и материал.

Этапы проводимых работ по монтажу:

На земле в бруске выполняются все необходимые пропилы в местах сочленения с другими элементами конструкции. Вновь открытые места (по срезам) подвергаются обработке антисептиком.
Там же производится контрольная сборка, при выявлении просчётов и ошибок исполнения, они исправляются.
Параллельно (по возможности) или поочерёдно с другими работами, на верхнем срезе стены производятся гидроизоляционные операции, -укладывается рубероид, обмазывается мастикой, другие подобные работы.
Элементы мауэрлата поднимаются наверх п
Монтаж посредством анкеров. Установка деревянного изделия осуществляется на рамные анкера или болты, – для этого отверстия выполняются заодно, сквозь балку и стену одновременно.
Фиксация посредством скоб. Крепление каркаса осуществляется металлическими скобами, выполненными в виде растянутой по ширине заглавной буквы «П». Одна острая часть вбивается в предварительно замурованный при кладке стены, деревянный брусок, другая – в мауэрлат.
Крепление проволокой. Балка фиксируется к стене проволокой, предварительно вмонтированной в армопояс или кладку стены.
Метод расклинивания. Один из наиболее простых недорогих методов. Сквозь выполненные отверстия в силовой конструкции и стене забивается арматура того же диаметра. Далее, между арматурой и деревянной балкой вбивается металлический клин, или, например, можно вкрутить с противоположных сторон два самореза диаметром 4…6 мм. Глубина отверстия в стене должна быть равна и или быть больше на 25…50% толщины бруса. Метод подходит для небольших домов, размерами по сечению не более 10 х 10 метров.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.
По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.
После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.
