Угол наклона крыши: как определить рекомендуемый угол ската

Проектирование — планы, чертежи

Проект скатной крыши нужен для точного подсчета необходимых материалов для работы, и создание его лучше доверить специалистам. Начинают чертеж с построения контура кровли, где стрелками указывают направление уклонов. Затем прорисовывают ребра. Далее по биссектрисам (от ребер) находят и чертят ендовы и накосные ребра, а далее коньки и др.

В процессе работы выбирают конструктивный тип крыши и его финишное покрытие. А фронтальный и боковой вид на чертеже в деталях представляет несущие конструкции. Согласно, проекту высчитывают квадратуру:

• древесины;
• гидроизоляции и утеплителя;
• пароизоляции и кровельного настила.

По данным (выступающим частям) на чертеже можно легко подсчитать погонные метры ветровых досок, коньковых деталей и других доборов.

В проекте ясно показаны размеры, длина сечения составляющих, в том числе обрешетки, стропил, мауэрлата, указывают крепеж и тип метизов. На схеме отмечают места выхода на крышу (для ремонта), пунктирами указывают несущие стены для выбора установки снегозадержателя. Проектировщик обязательно отмечает на чертеже:

• положение слуховых окон;
• точки для фиксации водосточных коллекторов с желобами и направление движения стока;
• вариант размещения кровельного настила.

Важные составляющие – енды, коньки, разуклоны, границы парапетов и щипцы, также выделяют четкими линиями.

Небольшие нюансы (по незнанию) могут привести кровлю в аварийное состояние. Частые ошибки:

• слишком узкие карнизы;
• неправильный отвод воды;
• не прочный или не качественный материал и неправильный тип обрешетки;
• создание вывода вентиляций в разуклонных зонах;
• лишнее количество снегоприемных решеток и парапетов.

Эксплуатационные особенности кровли нарушается и понижается сопротивляемость нагрузкам, что ведет к незапланированному ремонту.

Видео-урок о том, как создать стропильную систему кровли в программе Archicad:

https://youtube.com/watch?v=o4kCkmWtllU

Минимальный угол наклона скатов

Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам

Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала

В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.

Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.

Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.

Металлочерепичная крыша с минимальным углом наклона скатов – практичный и экономичный вариант обустройства для южных регионов с небольшим количеством среднегодовых осадков.

Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.

Выбор оптимального наклона крыши

Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.

Чем выше и круче крыша, тем дороже обойдется ее строительство и сложнее монтаж.

Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки

Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.

Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.

Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.

Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.

Зачем определять высоту

Многие при расчёте высоты кровли руководствуются не точными расчётами, а собственными представлениями о пропорциях, которые до этапа строительства могут быть не только весьма приблизительными, но и неправильными, о чём можно будет узнать уже на поздних стадиях строительства, когда переделка будет весьма трудозатратной и финансово обременительной.

Поэтому параметры крыши следует определять не на глаз, а руководствуясь определёнными правилами. Давайте для начала определимся с общепринятой терминологией. Коньком называют верхнее ребро кровли, а высота конька дома – это расстояние, измеряемое между серединой основания конструкции крыши и её верхней (наивысшей) точкой.

Этот параметр влияет на угол наклона скатов: чем ниже высота конька, тем более пологим будет скат, и наоборот. В регионах с большим количеством осадков рекомендуемый угол наклона скатов – 45-50°.

От высоты крыши и угла наклона ската зависит площадь поверхности кровли. Чем больше высота конька, тем больше кровельных материалов потребуется для её перекрытия. От геометрии крыши зависит и несущая способность её каркаса –  правильный расчёт необходим хотя бы для того, чтобы под весом кровельного материала и снежного покрова крыша не обвалилась.

Состав кровельного пирога в разрезе

Кровельный пирог должен идеально соответствовать всем современным требованиям и быть максимально функциональным – защищать от осадков, продувания, пара и холода. Он состоит из следующих «модулей»:

• пароизоляции – нижнего слоя (из износостойкого полиэтилена);
• теплоизоляции – необходимой толщины из кровельного материала в виде пенополистирола, минеральной ваты или пеноплекса, пенофола (какие есть утеплители для скатной кровли?);
• верхнего, наружного слоя – гидроизоляции, стыки и места примыкания к стенам и каркасу которой герметично заклеивают.

Важно, чтобы составляющие конструкции имели противопожарные свойства и были изготовлены из невоспламеняющихся материалов, особенно, если в доме предусмотрен камин, печь с дымоходами

Из видео узнаете о том, из каких элементов состоит конструкция скатной крыши:

Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли

Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.

Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.

И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый – нужно лишь как можно лучше подготовиться.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

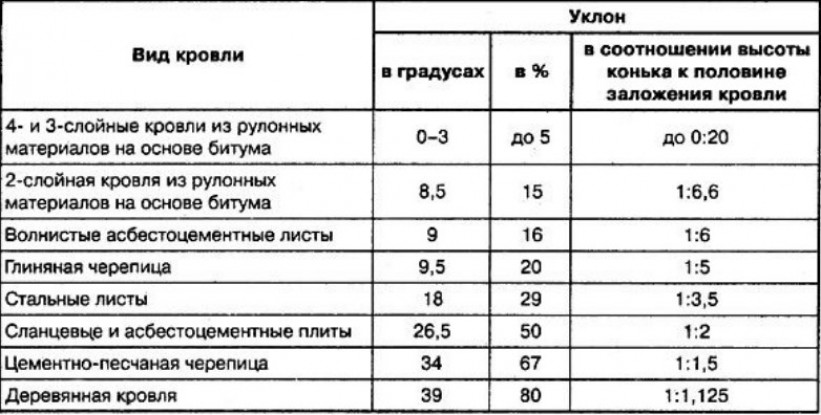

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крыши	Финишное покрытие
1–2°	Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°	Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°	Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°	Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°	Черепичное глиняное покрытие
15–17°	Асбестоцементные листы усиленного профиля
17–20°	Кровельная листовая сталь с развальцовкой соединений
18–35°	Профнастил, металлочерепица
27–44°	Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°	Дранка, щепа, натуральный гонт
40–60°	Голландская черепица
5–90°	Асбестоцементный шифер
20–90°	Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
2. По таблице найдём, что тангенс угла в 40° равен 0,84.
3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

Материал	Вес 1 м²
Шифер	10–15 кг
Ондулин	4–6 кг
Керамическая черепица	35–50 кг
Цементно-песчаная черепица	40–50 кг
Битумная черепица	8–12 кг
Металлочерепица	4–5 кг
Профнастил	4–5 кг
Контробрешётка	18–20 кг
Обрешётка	8–12 кг
Стропильная система	15–20 кг

Критерии, от которых зависит высота конька 2-скатной крыши

Строго говоря, расчёт высоты кровли представляет собой вычисление оптимального угла наклона, которая выбирается, исходя из нескольких факторов.

1. Атмосферные осадки

В принципе дождь не относится к осадкам, которые способны задерживаться на крыше: даже минимального наклона достаточно, чтобы вода стекала на землю. Другое дело – снег. Если его выпадает много, и он липкий, то при недостаточном угле наклона ската будет накапливаться на поверхности кровли, грозя её обрушить. Поэтому для северных регионов покатые крыши – это плохо, угол ската должен быть не менее 45°. В малоснежных областях это значение может быть намного меньше, до 20°.

2. Ветровая нагрузка

Сильные ветры – фактор, который тоже нельзя не учитывать. Мощные воздушные массы, движущиеся с большой скоростью, способны нанести основательный урон кровле, стремясь её разрушить, и здесь большой угол ската является нежелательным, поскольку увеличивает парусность конструкции. Чем более пологим будет скат, тем меньшее давление на крышу будут оказывать ветры. Так что в ветреных регионах рекомендации противоположные – пологость не должна превышать 20°.

3. Кровельный материал

Казалось бы, зависимости высоты крыши от используемого кровельного материла не должно быть, но это не так. Чем меньше площадь единицы кровли, тем большей должна быть её крутизна: у маленькой черепицы будет намного больше соединительных элементов, которые будут служить снегу опорой, чем, к примеру, у шифера, имеет значение и шероховатость поверхности: на гладкой у снега меньше шансов задержаться. Имеет значение и удельный вес материала: например, натуральная черепица сама по себе намного тяжелее, чем металлочерепица или ондулин.

Обычно на упаковке кровельного материала указывается рекомендуемый угол наклона, по которому можно вычислить высоту крыши.

4. Несущая способность, материальные затраты

Чем выше крыша, тем более прочной должна быть несущая конструкция, поэтому потребуется использование более массивных брусьев для стропил или дополнительное укрепление каркаса конструкции. При этом и кровельного материала потребуется больше, что приведёт к увеличению сметы по этой статье.

5. Необходимость создания чердака

Односкатная крыша не предполагает наличие чердака, но такими конструкциями обычно оснащают постройки хозяйственного назначения. Двухскатная крыша уже предполагает наличие какого-никакого чердачного помещения, а будет оно использоваться или нет – вопрос другой.

Многие используют чердак для хранения габаритных и ненужных вещей. В этом случае он не сильно влияет на высоту крыши. Другое дело, если планируется использование чердачного помещения как жилого – в этом случае придётся учитывать удобство проживания, чтобы на большей части помещения можно было ходить в полный рост. Впрочем, и для складского чердака существуют требования противопожарной безопасности: он должен иметь сквозной проход шириной не менее 120 см и высотой 160 см.

Виды кровли с учетом уклона

Кровли жилых и нежилых объектов классифицируются на 2 категории: скатные и плоские. В зонах, где присутствует умеренный либо континентальный климат, плоские модели используют в многоэтажных строениях, а в частном домовладении предпочтение отдается образцам с разными углами уклона.

С учетом величины наклона скатная кровля встречается трех групп:

• Пологие — от 10 до 30°.
• Средних параметров — в пределах 30–45°.
• С высоким показателем ската — в диапазоне 45–60° между скатом и коньком.

Когда скат кровли имеет наклон меньше 10°, его также относят к плоской конструкции

Значение наклона перекрытия крыши важно заранее рассчитать на этапе проектирования стропильной системы. В этот момент осуществляется подбор типа крыши с учетом количества скатов

Эти показатели формируют следующие характеристики:

• Односкатная — наиболее доступная модель. Имеет одну плоскость, располагающуюся на стенах.
• Двускатная — крыша с двумя одинаковыми либо разными по наклону и величине скатами.
• Шатровая — экономичный вариант, состоящий из разного количества треугольных плоскостей, соединяющихся вершинами в одной точке.
• Вальмовая — образец, имеющий 4 ската треугольной и трапециевидной формы.
• Многощипцовая — конструкция с любым количеством скатов, располагающихся под разными углами. Они смотрятся достаточно красиво и представляют собой сложную архитектурную модель.

Углы наклона скатов на одной кровле могут отличаться.

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Элементы двухскатных крыш

Конструкция двухскатной крыши включает такие элементы:

• стропила. Они состоят из стропильных ног, наклонных подкосов и вертикально расположенных стоек;
• стропильная нога. Для ее изготовления нужны доски, имеющие сечение 100х150 или 50х150 миллиметров. При помощи стропильных ног формируется треугольный контур двухскатной кровли. Нагрузки, возникающие в результате погодных условий и веса кровельного покрытия, стропильные ноги передают на мауэрлат, а тот — на несущие стены строения. Когда выполняется устройство двухскатной крыши дома, шаг монтажа стропильных ног должен составлять минимум 60 сантиметров, а максимум – 120 сантиметров. Чем тяжелее покрытие кровли, тем чаще следует их устанавливать;
• подкосы. Такой элемент из обрезка доски монтируют под определенным углом и тем самым передают нагрузку несущим элементам вниз от стропильных ног. Стропила, несколько подкосов и затяжка все вместе являются составными деталями стропильной фермы, которая выдерживает нагрузки и передает их при наличии широких пролетов на стены;
• стойки. Являются вертикальными элементами стропил, передающими нагрузку от кровельного конька на несущие внутренние стены построек. Их изготавливают из бруса сечением 150х150 или 100х100 миллиметров;
• мауэрлат. Так называют деревянный брус, который устанавливают и закрепляют на несущих стенах на стержни с резьбой или на анкера, вмонтированные в поверхность. Устройство мауэрлата необходимо для передачи нагрузок от стропильных ног на несущие стены. В качестве материала изготовления пользуются брусом, сделанным из хвойных пиломатериалов и имеющим квадратное сечение размером 150х150 или 100х100 миллиметров. Балки мауэрлата, находящиеся на противоположных стенах должны располагаться параллельно, чтобы размеры стропильных ног имели одинаковую длину;
• конек. Данный горизонтально расположенный элемент необходим для соединения скатов в их верхней части. Он образуется путем соединения стропильных ног в верхней точке, когда выполняется устройство двухскатной крыши;
• кобылки. Их задействуют, если для создания свеса на кровле не достаточно длины  стропильных ног. Кобылки кровлипредставляют собой часть доски, имеющей меньшее сечение, чем у досок, которыми пользовались при изготовлении стропильных ног. Монтаж двухскатной крыши можно значительно облегчить, если использовать этот элемент, поскольку тогда для стропильной конструкции делают ноги меньшей длины;
• лежень. Представляет собой горизонтально закрепленный брус сечением 150х150 или 100х100 миллиметров. Он находится на внутренней несущей стене и в его функции входит распределение нагрузок от стоек кровли после устройства крыши дома;
• затяжка. Это один из элементов висячей стропильной конструкции, который со стропильными ногами образует геометрическую фигуру – треугольник – и таким образом помогает им оставаться на месте, а не разъезжаться в стороны;
• свес крыши. Необходим для защиты стен от намокания в результате дождевых осадков, его наружный край должен выступать не менее чем на 40 сантиметров;
• обрешетка. Устройство двухскатной крыши предполагает монтаж кровельного материала, для его укладки нужно сделать обрешетку. Для этого бруски или рейки крепят к стропильным ногам перпендикулярно их направлению. Благодаря наличию обрешетки нагрузка от природных явлений и собственного веса кровли равномерно распределяется на стропильные ноги. Также обрешетка, которая может быть сплошной или разреженной, скрепляет ноги стропил в единую конструкцию двускатной крыши. Для мягкой кровли, например, из битумной черепицы, данный элемент делают из листов влагостойкой фанеры.

Как сделать односкатную крышу своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа односкатной крыши включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.

• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.

• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Как рассчитать?

Расчет угла наклона скатов представляет собой поиск оптимального значения, обеспечивающего наименьшие нагрузки от снега и ветра. Кроме этого, целью расчетов является снижение количества стройматериалов и создание максимально прочной стропильной системы.

Параллельно с вычислением уклона производят выбор кровельного покрытия, характеристики которого усиливаются при эксплуатации в разных условиях.

В первую очередь выделяют источник наибольшей опасности для стропильной системы и всех опорных конструкций. Это характерные для данной местности факторы — объемы снега, сила ветра. Учитывают также высоту здания (используются специальные коэффициенты) и расположение. Для домов, построенных на открытой местности, климатические воздействия проявляются сильнее, чем для зданий, расположенных в зоне плотной городской застройки.

Самый простой расчет — определение отношения высоты коньковой части кровли к половине ширины дома относительно продольной оси.

Этот способ дает значение в процентах, которые при желании несложно перевести в градусы. Для тех, кому сложно сделать вычисления самостоятельно, существуют специальные таблицы, по которым легко определить показатели данного ската по одному из известных параметров.

Нормативные значения

В первую очередь необходимо определить минимальный уклон кровли, который регулируют требования СНиП или СП. Он выбирается исходя из характеристик выбранного покрытия. Наименьшим допустимым значением считается 1-1,5°.

Внимание! Наиболее распространены значения между 20° и 35°, которые обеспечивают экономию материалов и максимальную прочность конструкции под нагрузками. В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях

В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях.

Минимальный уклон кровли для разных материалов

Поверхность разных кровельных покрытий может быть гладкой и шероховатой. Это определяет наиболее подходящий угол наклона. Состояние внешнего слоя материала обеспечивает силу сцепления со снегом, создает возможность удерживать в мелких впадинках частицы влаги. Замерзая, они начинают расширяться и понемногу разрывать полотно.

Внимание! Чем больше шероховатость, тем круче должен быть угол наклона
