Расчет количества листов ондулина на крышу

Технические характеристики

Занимаясь обустройством крыши, очень важно правильно рассчитать нужное количество кровельного материала. Для этого необходимо знать параметры, по которым изготавливается ондулин

Размеры листа установлены стандартами и составляют 2000 мм в длину и 960 мм в ширину.

Тут следует учитывать, что кровельные элементы укладываются внахлест, поэтому полезная площадь листа будет несколько меньше (от 1.6 м кв. до 1.3 м кв.). В зависимости от уровня наклона крыши размер нахлеста определяется следующим образом:

• 30 сантиметров (при наклоне в 5-10 градусов);

• 20 сантиметров (когда наклон 10-15 градусов);

• 17 сантиметров (если наклон крыши более 15 градусов).

Кровельный ондулин, характеристики которого зависят от фирмы-производителя, может выдерживать нагрузку около 0.96 тонны на 1 м². Качественные листы отличаются устойчивостью к различным химическим компонентам, гигиеничностью и абсолютной безопасностью для окружающей среды.

Толщина такого покрытия составляет всего 3 мм, поэтому обрезать лист до нужного размера можно любым подручным инструментом. Вес одного элемента равняется 6.5 килограмма, а значит, транспортировать материал можно даже на легковом автомобиле. Такие возможности побуждают многих в качестве кровли выбирать именно ондулин. Размеры листа и его маленький вес позволяют выполнять монтаж покрытия самостоятельно, не привлекая к работе помощников.

Расчет ондулина на крышу: онлайн калькулятор

Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.

• При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
• Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
• В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.

При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.

Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.

Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.

ВАЖНО!

Как пользоваться калькулятором:

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши,
• Расчет вальмовой крыши,
• Расчет мансардной крыши.

Поля калькулятора

Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Что представляет собой ондулин

Прежде чем приступать к расчету, необходимо ознакомиться с основными свойствами материала. Это поможет в проведении всей дальнейшей работы.

Ондулин — это мягкий материал на основе целлюлозы, которая поддается процессу прессовки. Материал может легко гнуться и деформироваться при перепаде температур. При низкой температуре гибкость материала значительно падает. Материал может изготавливаться двух видов:

Монтаж кровли из ондулина.

1. Шиферный ондулин. Имеет размеры 2 м на 95 см.
2. Черепичный ондулин. Имеет размеры 35 на 60 см.

Популярность покрытия обусловлена следующим рядом факторов:

1. Низкая цена на изделие.
2. Покрытие изготавливается исключительно из экологически чистых материалов.
3. Монтаж осуществляется достаточно простым способом. И все работы можно выполнить самостоятельно.
4. Покрытие обладает довольно высокими технологическими свойствами.

Ондулин обладает таким рядом преимуществ:

1. Вещество, из которого изготавливается покрытие, практически не поглощает влагу, а значит является дополнительным слоем гидроизоляции для всей крыши.
2. Материал выдерживает широкий температурный диапазон. От -40 до +80°.
3. Покрытие выдерживает практически все природные нагрузки. Отлично справляется как со скоплением снега, так и порывами ветра.
4. Обеспечивает высокий уровень шумоизоляции.
5. Материал обладает высокой гибкостью, а значит пригоден как для простых, так и сложных типов кровли.

Весь этот перечень факторов заставляет сделать выбор именно в пользу данного типа покрытия.

Онлайн калькуляторы для расчёта ондулина на крышу

Первое, на что стоит обратить внимание: такие сервисы не подходят для точного расчёта всех затрат и количества материалов, они позволяют лишь примерно оценить стоимость кровли из ондулина. Поэтому не стоит думать, что результат вычислений будет совпадать с цифрами в смете. Вообще, кровельные работы – важный и ответственный этап строительства, требующий внимания и грамотного подбора материалов и, в первую очередь, стоит выбрать кровельное покрытие

Хорошим вариантом будет современный еврошифер – ондулин. Он лёгкий, дешёвый, обеспечивает хорошие показатели по влагостойкости и имеет низкую теплопроводность. Изготавливается такое покрытие из очищенного битума, целлюлозных волокон, стекловолокна, с добавлением смолы и минеральных наполнителей

Вообще, кровельные работы – важный и ответственный этап строительства, требующий внимания и грамотного подбора материалов и, в первую очередь, стоит выбрать кровельное покрытие. Хорошим вариантом будет современный еврошифер – ондулин. Он лёгкий, дешёвый, обеспечивает хорошие показатели по влагостойкости и имеет низкую теплопроводность. Изготавливается такое покрытие из очищенного битума, целлюлозных волокон, стекловолокна, с добавлением смолы и минеральных наполнителей.

Ондулин получил широкую популярность благодаря своим достоинствамИсточник brigadi.by

Ондулин, как и любой другой материал, имеет свои особенности укладки, поэтому для примерного расчёта крыши из него не стоит пользоваться калькуляторами для других кровельных покрытий.

С помощью кровельного онлайн калькулятора кроме кровельного покрытия также можно произвести примерный подсчёт:

• Стропильной системы;
• Коньков, ендов и отливов;
• Водосточной системы;
• Снегозадержателей;
• Обрешётки.

На некоторых сайтах можно найти даже такую услугу, как определение стоимости доставки материалов.

Калькулятор для расчёта листов ондулина на крышу, несмотря на неоднозначность показаний – сервис довольно полезный. Он позволяет сравнить стоимость различных покрытий и оценить доступность той или иной технологии. Актуальны такие приложения ещё на этапе планирования и подбора строительных материалов.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

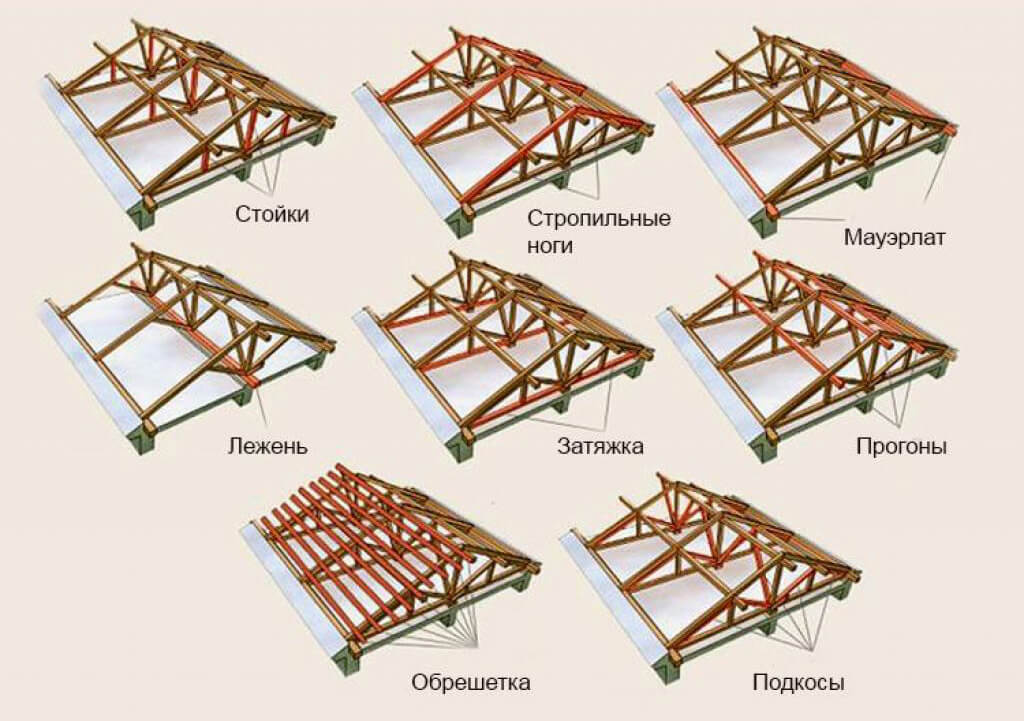

В стропильной системе мансарды имеются следующие элементы:

1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
3. Конек. Это обозначения места схождения стропил в верхней части.
4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
8. Схватка. Брусок, расположенный вертикально между опорами.
9. Обрешетка. Конструкция для установки кровли.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Чем резать ондулин

ОБРАТИТЕ ВНИМАНИЕ!Использовать электрический лобзик для резки ондулина категорически не рекомендуется по причине того, что у него слишком мелкие зубцы и они будут забиваться целлюлозой. В процессе монтажа ондулин часто приходится разрезать, иногда на мелкие кусочки, чтобы уложить материал вокруг дымоходной трубы или других сложных участках крыши

Часто нужно отрезать лишнее, если нахлест выходит чрезмерным

В процессе монтажа ондулин часто приходится разрезать, иногда на мелкие кусочки, чтобы уложить материал вокруг дымоходной трубы или других сложных участках крыши. Часто нужно отрезать лишнее, если нахлест выходит чрезмерным.

Резка листа канцелярским ножом

Запомните: режут ондулин с «фасада», то есть лицевой стороны, верхом которая и укладывается к небу. И режут также не по волне, а по впадине между волнами.

Чем разрезать ондулин? Техника резки следующая:

Делается надрез. То есть резка начинается с выполнения надреза с лицевой стороны. Потом лист сгибают, переворачивают, и он режется дальше.
Чем пилить ондулин? Для этих целей прекрасно подойдет обыкновенный канцелярский нож. Он позволяет осуществлять ровную резку, не оставляющую «покрошенных» краев, все будет четко и ровно.
Это если подразумевается резка вдоль листа. Если поперек, то лучше классической ножовки для дерева ничего нет. Но тут есть определенные особенности. Такая резка также идет по лицевой стороне. Но нужно предварительно качественную разметку сделать, чтобы резать точно по линии.
Если нужно порезать много листов, можно использовать «циркулярку», то есть циркулярную пилу

Циркулярная пила дает ровный правильный надрез.
Что касается резки болгаркой, то использовать ее можно, но осторожно. Нужно следить за тем, чтобы края распила не оплавились, поскольку при резке болгаркой на высоких оборотах из-за трения повышается температура материала в месте разреза от круга.

ОСТОРОЖНО!Если в процессе работы зубцы циркулярки забьются волокнами из целлюлозы, то для очистки нужно будет сделать хотя бы один распил по дереву.Не следует резать ондулин на солнцепеке. Необходимо делать это тени, а лучше всего – в помещении, где прохладно

Устройство кровельного пирога

Кровельный пирог – это неотъемлемая часть конструкции кровли, включающая в свой состав слой теплоизоляции, а также гидроизоляционную защиту и пароизоляцию. Гидроизоляция защищает утеплитель от скопления в нем конденсата, а также от влаги, которая может проникнуть в него снаружи (дождевые, талые воды). Пароизоляционный слой предохраняет утеплитель от воздействия испарений, поступающих изнутри строения.

Важно: между утеплителем и покрытием кровли необходимо оставлять небольшой промежуток (примерно 5 см). Это обеспечит вентиляцию, которая предотвратит скопление конденсата в подкровельном пространстве

Схема кровельного пирога

Кровельный пирог обычно обустраивается по следующей схеме:

• стропильная система;
• пароизоляционный слой;
• слой теплоизоляции;
• гидроизоляционная мембрана;
• контробрешетка и обрешетка;
• кровельное покрытие.

Пояснения по проведению расчетов

Прежде всего необходимо сделать важное уточнение – речь идет именно об оригинальной продукции «Onduline», в том числе и произведенной на российском предприятии. Обновленный ассортимент в настоящее время включает две основных модели листов — «ОНДУЛИН SMART» и «ОНДУЛИН DIY»

Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART». Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются.

В первую очередь необходимо определиться с площадью кровли. Хорошо, если она двух— или односкатная со скатами прямоугольной формы – в калькуляторе достаточно будет указать размеры по линии карниза и от карниза до конька.

Это интересно: Дизайн детской комнаты для разнополых детей — описываем все нюансы

Технические характеристики

Ондулин

• Ондулин представляет собой волнистый лист с высотой волны в 34 мм.
• Шаг волны – 95 мм.
• Стандартный размер листа – 2х0,96 метра (или 1,92 м кв.).
• Толщина материала составляет 3 мм.
• Один лист весит 6,4 кг (то есть вес 1 м кв. составляет 3,3 кг).

Металлочерепица

Геометрические размеры металлочерепицы, в зависимости от производителя, несколько отличаются друг от друга.

• Толщина металлочерепицы с учетом полимерных покрытий в среднем составляет 0,55 мм.
• Высота волны – до 50 мм (низкая волна) и свыше 50 мм (высокая волна).
• Ширина листа – 1100 мм.
• Длина листа – от 0,7 до 8 м (наиболее оптимальный размер составляет 4,4 метра).
• Вес одного квадратного метра – 4,5 кг.

Вывод: металлочерепица тяжелее ондулина, но по площади стандартного листа у нее преимущество: чем больше лист, тем проще процесс устройства кровли.

Сырье для изготовления

Ондулин

Для производства ондулина используется стекловолокно, предварительно пропитанное битумом смешанным с отверждаемыми смолами и краской. Довольно быстро под воздействием солнечных лучей краска выгорает и становится тусклой.

Металлочерепица

Для производства металлочерепицы применяют сталь тонколистовую, оцинкованную горячим способом. На ее поверхность наносится тонкий слой полимерного защитного покрытия. Кроме защитных функций полимер отвечает за цветовую гамму металлочерепицы. Цвет материала долгое время сохраняется практически неизменным: влияние солнечных лучей на него незначительно.

Вывод: металлочерепица обладает большей прочностью, чем ондулин. Кроме того, с эстетической точки зрения она имеет явное преимущество.

Обрешетка

Ондулин укладывается только на сплошную обрешетку, металлочерепица прекрасно чувствует себя на разреженной.

Вывод: обрешетка под ондулин обойдется дороже.

Что дороже, а что дешевле — металлочерепица или ондулин?

Ондулин

Квадратный метр ондулина стоит около 13 тысяч рублей. С учетом доборных элементов стоимость одного квадратного метра ондулиновой кровли составляет примерно 18 тысяч рублей.

Квадратный метр металлочерепицы обойдется в 23 тысячи рублей. В совокупности с доборными элементами квадратный метр кровли стоит около 34 тысяч рублей.

Вывод: кровля из металлочерепицы стоит почти в два раза дороже, чем из ондулина.

Пожаробезопасность

Битумный лист, в отличие от металла, легко воспламеняется и способствует дальнейшему распространению огня.

Сравнение расхода материала

Ондулин

В силу того, что длина листа ондулина не превышает двух метров, на каждые 100 квадратных метров площади кровли на нахлесты уйдет дополнительно 30 квадратных метров материала. Но у ондулина есть существенный плюс: он не способствует образованию конденсата. Поэтому устройство гидроизоляционного слоя под него не требуется.

Металлочерепица

Длину листа можно выбрать такой, чтобы количество нахлестов было минимальным. Можно даже заказать габаритный размер, равный длине ската. Но есть у металлочерепицы два недостатка: она слишком шумная, и на ее внутренней поверхности образуется конденсат. Поэтому возникает необходимость устраивать гидро-и звукоизоляцию кровли.

И, наконец, главный козырь: долговечность. Без сомнения, материал, основой которого является металл, прослужит гораздо дольше.

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

• Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
• Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
• Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
• Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
• Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
• Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
• Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
• Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
• Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м 2 .
• Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
• Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
• Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
• Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
• Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
• Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

• Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
• Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
• Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

• Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
• Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
• Расстояние между стропилами не должно быть менее 60 см и более 120 см.
• Все соединения рекомендуется фиксировать двумя разными способами.
• Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
• При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

• Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
• Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
• Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Изоляция и утепление

• Рекомендуется покупать рулонную теплоизоляцию, поскольку плитную сложно фиксировать (особенно в одиночку) и она больше осыпается.
• Рекомендуемая толщина теплоизоляции – 15 см, минимальная – 10 см.
• Паро- гидроизоляцию рекомендуется укладывать нахлест (10-20 см) с последующей проклейкой мест соединения.
• Гидроизоляцию лучше укладывать в два слоя.
• Допустимый прогиб гидроизоляции не более 15 мм.

Онлайн калькулятор расчета кровли от КАЛК.ПРО – это наиболее эффективный способ получения проектной документации для изготовления надежной стропильной системы крыши и остальных конструкций.

Источник

Укладка и закрепление ондулина на крыше.

Внешний вид ондулина

Чтобы рассчитать количество ондулина, необходимо знать его основные геометрические параметры. Площадь листа размером 0,95х2,0 м равна 1,9 кв.м.

Важное значение в расчете материала имеет показатель расчета площади крыши. Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

В этом случае пригодятся знания геометрии:

Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

1. Поверхность крыши разбивается на геометрические объекты (трапеция, треугольник).
2. По математическим формулам рассчитывается площадь каждого элемента.
3. Далее необходимо учесть, что крыша имеет определенный наклон, то есть угол наклона каждого геометрического объекта относительно земли.
4. Все показатели суммируются. В результате вы получаете площадь крыши.

Вообще, если проекция крыши представлена прямоугольником, а угол наклона крыши равен 30 градусов, то площадь крыши определяется путем умножения косинуса угла наклона на площадь прямоугольника.

Имея значение площади крыши, вы с легкостью сможете сделать расчет количества листов ондулина. Для этого необходимо показатель площади кровли разделить на полезную площадь кровельного листа.

Заметьте, что полезная площадь ондулина зависит от наклона ската и может составлять 1,3; 1,5; 1,6 кв.м.

Вернемся к самой технике: ондулин – как рассчитать. При расчете материала на кровлю необходимо учесть следующие моменты:

1. Размер листа. Как мы сказали выше, длина листа равна 2м, ширина 0,95 м. Стандартный выпуск – десятиволновой лист;
2. Размер напусков. При обустройстве кровли с разным углом наклона осуществляются напуски разных размеров. Как правило, они превышают 15см. Если уклон крыши 10 градусов, то размер напуска равен 30см (по сплошной обрешетке). При превышении угла наклона  выше 15 градусов делается напуск от 15 до 20см;
3. Размер боковых нахлестов. Опять же в зависимости от наклона ската при монтаже нахлест может составлять 1 или 2 волны (угол наклона 10 градусов – нахлест 2 волны, угол наклона выше 15 градусов – нахлест одна волна).

Таким образом, чистая длина будет составлять 1,85 см, а ширина 0,86 см. Значит полезная площадь снизится с 1,92 кв.м до 1,6 кв.м. Как результат, при покупке необходимо увеличивать количество листов.

Для проведения расчетов существует множество программ. В основном, их и используют в своей работе профессиональные строители.

Совет. Учитывая все размеры, следует проводить ондулин – расчет с запасом материала (10-15% на простой крыше, 15-20% в том случае, если на кровле имеется много переходов и углов).

После того как уложили гидроизоляцию, основные приготовления можно считать законченными. Теперь пора переходить к укладке ондулиновых листов и их закреплению.

ВНИМАНИЕ! Ондулин благодаря структуре целлюлозной основы имеет свойство «тянутся». Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего. Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего

Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего.

Нахлест ондулина при укладке зависит от ската: если угол ската составляет менее 10 градусов – вертикальный нахлест листов делаем 30 см и более, а боковой нахлест – в 2 волны листа. Для скатов большей крутизны допускается уменьшение нахлеста до 20 см и одной волны соответственно.

ВНИМАНИЕ! Если для кровли используется обрешетка из металлического оцинкованного профиля, крепление ондулина производим саморезами по металлу с буром и шляпкой особой формы. Завершается монтаж кровли из ондулина креплением карнизных планок и коньков. Завершается монтаж кровли из ондулина креплением карнизных планок и коньков

Завершается монтаж кровли из ондулина креплением карнизных планок и коньков.

Вот по такой несложной технологии кроется крыша ондулином. В данном случае ондулин является подходящим материалом даже для малоопытных и начинающих мастеров. Даже если вы ранее никогда до этого не выполняли кровельных работ, не бойтесь и не отчаивайтесь – а старайтесь максимально точно следовать этой инструкции.

Что умеет наша онлайн программа расчета крыш?

• Редактирование ската — как использование готовых шаблнов, так и свободное рисование . Возможность тонко настраивать каждый скат калькулятора кровли
• Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
• Расчет раскладки материала с учетом заданных параметров и схемы скатов
• Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
• Ведение и расчет всей кровли (проекта)
• Формирование итогового отчета по метериалам и раскладки материала по всем скатам
• Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Ондулин размеры листа

Размеры листа ондулина для крыши всегда одинаковые и имеют строго заданные значения (рабочий размер ондулина):

Длина 2000 мм

Рабочая ширина ондулина — 950 мм

Толщина листа – 3 мм.

Конечно, как и во всяком техническом деле, существуют допуски или погрешность, заявленная производителем, то есть, отклонение фактического размера от номинального.

Для ондулина эти допуски следующие:

• По длине – 2 метра допуск – больше на 10 мм или меньше на 3 мм
• По ширине – 95 см плюс минус полсантиметра.
• По толщине отклонение допускается в две десятых миллиметра, 0,2 мм.

Ондулин рабочий размер листа

Итак, размеры ондулина для кровли мы теперь знаем, теперь разберемся, какова полезная площадь листа и высота волны ондулина.

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Гвозди для ондулина

Для монтажа еврошифера используются специальные гвозди, имеющие эластичную прокладку с пластиковой крышкой. Это необходимо для того, чтобы надежно прижать его к обрешетке, но при этом не повредить. Также эластичные прокладки предохранят кровельный материал от повреждения во время сильных порывов ветра.Как выглядят такие гвозди показано на фото ниже:

Для крепления можно использовать и саморезы с прокладкой, но для уменьшения трудоемкости (1 лист крепится в 20 местах) лучше все-таки воспользоваться гвоздями. Тем более что крепежные гвозди идут в комплекте с кровельными листами.Размер гвоздя составляет 70-75 х 3,5 мм.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Расчет ондулина на крышу

Ондулин — это кровельный материал. в состав которого входят битум, резина, целлюлозные волокна, минеральные вещества (наполнитель), минеральные пигменты. Изобретен он был во Франции в 1944 году. В нашей же стране ондулин появился лишь в середине 90-х годов.

В настоящее время данный кровельный материал продолжает набирать популярность. И это не удивительно, ведь ондулин является хорошей альтернативой таким эстетичным и распространенным материалам, как гибкая черепица и металлочерепица. Происходит это за счет того, что ондулин, обладая практически такой же эстетичностью и водонепроницаемостью, стоит в 2-2,5 раза дешевле.

Если Вам интересен этот кровельный материал и Вы рассматриваете его в качестве одного из претендентов на звание «Моя кровля», то Вам может пригодится онлайн-калькулятор. который расположен ниже. С его помощью можно затратив совсем немного времени определить требуемое количество листов ондулина для покрытия той или иной крыши, а также рассчитать требуемое количество кровельных гвоздей. Кроме этого, Вы можете узнать многие параметры своей крыши (кровли). Например, Вы можете легко рассчитать угол наклона крыши (под каким углом будет лежать кровля) или общую длину конька. Здесь под коньком подразумевается общая длина мест, где производится сопряжение скатов, т.е. мест, в которых происходит перелом крыши.

В расчете участвуют следующие типы крыш:

Тип 1 — односкатная крыша, как с равной, так и с переменной шириной.

Тип 2 — двухскатная крыша с равными скатами.

Тип 3 — двухскатная крыша с разными скатами.

Тип 4 — мансардная крыша.

Тип 5 — шатровая крыша (четырехскатная с одинаковыми скатами).

Тип 6 — вальмовая крыша.

Тип 7 — трехскатная крыша.

Тип 8 — многоскатная крыша.

Обрешетка под ондулин: нормы, расчет и пример пошагового строительства

Именно крыша первой бросается в глаза, когда вы смотрите на дом, и именно она определяет степень привлекательности, элегантности и надежности всего строения. Она становится твой самая одежкой, по которой, как говорится, встречают. И вовсе не обязательно для этого вкладывать в покупку кровельного покрытия больше средств, чем в фундамент, чтобы та выглядела достойно.

Например, бюджетный, но вполне практичный ондулин замечательно смотрится и вписывается абсолютно в любой современный проект

Важно только обеспечить ему надежное основание!. А чтобы битумная кровля имела точную геометрию и служила долго, в первую очередь, должна быть устроена по всем правилам обрешетка под ондулин на крышах с разным углом наклона

И это только на первый взгляд кажется простым делом. Что и говорить, нюансов здесь немало, и мы сейчас обо всех их вам детально расскажем

А чтобы битумная кровля имела точную геометрию и служила долго, в первую очередь, должна быть устроена по всем правилам обрешетка под ондулин на крышах с разным углом наклона. И это только на первый взгляд кажется простым делом. Что и говорить, нюансов здесь немало, и мы сейчас обо всех их вам детально расскажем.
