Технология обустройства и монтажа фальцевой кровли

Технологии фальцевых кровель

Технологии формирования кровли зависят от используемого материала и имеющегося инструмента. Отличаются они способом получения профиля под замковое соединение:

• образование профиля шва вручную — молотками и специальными приспособлениями;
• образование фальца ручной листогибочной машинкой;
• образование фальца фальцепрокатным станком;
• самозащёлкивающиеся готовые профили (с клик-фальцем).

Первый традиционный способ требует опыта, мастерства, трудоёмкий и долгий.

Второй способ менее трудоёмкий и не требует приобретения дорогостоящих станков.

Третий — отличный вариант для бригад, занимающихся кровельными работами.

Четвёртый — идеален для тех, кто не слишком уверен в своих возможностях жестянщика или кому дорого затраченное на кровельные работы время.

Принципы сборки станка

Первое и самое важное — собрать надежную опору с идеальным горизонтом. Относительно нее и непосредственно к ней крепится неподвижная часть станка — это опорная балка, металлический уголок на болтовом соединении. Между балкой и столом прокладывают полосу металла — так образуется паз для защемления кромки

Важно прочно прикрепить балку к опоре, чтобы во время изгибания она не вращалась вместе с траверсой от приложенного усилия. Траверса представляет собой рычаг с минимальным плечом 1:10 — такой же уголок, как и балка, но закрепленный на подвижной оси. Следующий важный шаг — центрирование оси вращения траверсы. Этот фактор влияет на качество получаемого фальца

Между балкой и столом прокладывают полосу металла — так образуется паз для защемления кромки

Важно прочно прикрепить балку к опоре, чтобы во время изгибания она не вращалась вместе с траверсой от приложенного усилия. Траверса представляет собой рычаг с минимальным плечом 1:10 — такой же уголок, как и балка, но закрепленный на подвижной оси

Следующий важный шаг — центрирование оси вращения траверсы. Этот фактор влияет на качество получаемого фальца.

Как выглядит готовый фальцегибочный станок ручной и некоторые особенности конструкции можно увидеть в данном ролике:

Шаг обрешетки под фальцевую кровлю

Устройство обрешетки необходимо при создании фальцевой кровли так же, как и при любой другой. Обрешетка – это прибиваемые к стропилам перемычки, на которые потом крепится покрытие. Обрешетка может быть разреженная и сплошная. Однако даже при создании сплошной обрешетки предусмотрены зазоры до 10мм. Эти зазоры необходимы для свободы деформации дерева из-за перепадов температуры.

Наилучшим вариантом считается устройство сплошной обрешетки под фальцевую кровлю. Затем готовую обрешетку рекомендуется покрыть паро- и гидроизоляцией. Антиконденсационная паронепроницаемая пленка — наиболее оптимальный современный материал. Ее применение защитит внутреннюю сторону крыши от коррозии.

Если невозможно установить сплошную обрешетку, то устанавливают разреженную. В таком случае, шаг обрешетки составляет 20 — 25см.

В качестве пиломатериала для обрешетки используются доски, желательно обрезные, шириной до 140 см и рекомендуемой влажностью не более 12%. Перед установкой обрешетки, доски нужно обработать специальным раствором, предотвращающим гниение – антисептиком. Тех же целей помогает добиться и пропитка досок олифой.

Материалы, используемые для устройства обрешетки:

• доска обрезная или необрезная;
• доска шпунтованная;
• ориентированно-стружечная плита;
• фанера высокой влагостойкости.

Материал должен быть ровным, не бугристым, сухим. Гвозди, используемые для монтажа обрешетки, равны двукратной толщине прибиваемой доски.

Понятие «фальцевая кровля»

Изобретенный немцами способ соединения листового металла для перекрытия крыш уже долгое время пользуется популярностью в нашей стране. И если еще совсем недавно фальцы соединяли вручную, то сейчас доступно большое количество механических и электрических инструментов для их закатки. Так что изготовление фальцевой крыши стало намного удобнее и доступнее для непрофессионалов.

Среди преимуществ такого покрытия можно назвать:

• Небольшая масса, позволяющая обойтись без усиленного стропильного каркаса.
• Герметичность, надежная защита от протечек. Благодаря отсутствию сквозных отверстий металл не подвергается коррозии очень долго.
• При наличии необходимых инструментов собрать фальцевую крышу можно самостоятельно.
• Конструкция в равной степени приемлема и для простых крыш с небольшим уклоном, и на кровлях сложной конфигурации.
• Материал отлично сочетается со всеми типами строительных материалов.
• Срок эксплуатации такой кровли составляет более 20 лет. Поскольку все стыки надежно загерметизированы, а швы спрятаны, под нее не подтекает вода, а снег свободно скатывается с поверхности крыши.

Преимущество самозащелкивающейся фальцевой кровли

Монтаж самозащелкивающегося фальца кровли не требует инструментов.

К таковым преимуществам относится:

1. Не пропускает воду, так как не имеются сквозные отверстия, а в стыках и замках не скапливается конденсат.
2. Считается отличным вариантом крыши в нашей стране, так как подходит по климатическим условиям.
3. Во время монтажа не нужно дополнительно устанавливать обрешетки и утеплитель.
4. Такие листы не обладают большим весом.
5. Имеет красивый и привлекательный эстетический вид.
6. Во время монтажа и демонтажа не требует больших физических усилий и знаний.
7. Стоимость такой крыши невелика.

Точная настройка оборудования

Весь поставляемый металл в рулонах имеет определенный допуск по ширине. Например, для 1250 мм это – 5 миллиметров. Если вы разрезаете рулон одной парой ножей, то у вас получится половинчатый интервал в 2,5 мм.

А для профилированного металла это нежелательно, потому что такая неравномерность по всей ширине в процессе изготовления фальцевых картин будет образовывать ряби и приведет к преждевременному износу и станка, и монтажного инструмента.

Большинство качественных кровельных станков разработано с учетом того, что они будут использоваться исключительно в теплых и чистых помещениях, как цех. Для того чтобы поставить его на улице под открытым небом, они не подходят. Ведь в разных атмосферных условиях могут возникать свои сложности.

Например, легко засоряется трапецеидальная резьба, которая приводит к заклиниванию и перекосу кареток с профилированными роликами. И такой станок придется часто сдавать в ремонт.

Также важно обратить внимание на шильд с серийным номером станка и координатами его изготовителя. Так вы поймете, не был ли изготовлен такой станок в каком-нибудь гараже. Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон

Если вы увидите ряби на первом же листе – дело плохо

Окончательно убедиться в качестве приобретаемого мобильного фальцепрокатного станка вы сможете, только выпустив первый рулон. Если вы увидите ряби на первом же листе – дело плохо.

Но здесь сделаем небольшое отступление. Опытным кровельщиком известно, что даже в качественном металлическом рулоне при его точной одинаковой толщине по всей длине жесткость будет варьироваться. Она зависит в основном от концентрации углерода в плавке металла. Буквально следующий рулон уже может отличаться характеристиками, хотя заявленная толщина металла будет у него точно такой же.

Кроме того большое значение имеет, какой именно металл вы приобрели для изготовления своих картин. Например, сравнительно недавно на рынке лидировал металл от Новолипецкого металлургического комбината с толщиной 0,55 мм. У него были замечательные показатели жесткости, и к нему подходило определенное оборудование.

Но сейчас довольно много предложений стало поступать со всего рынка, особенно из Китая, который предлагает металл толщиной от 0,4 мм. Вот почему производители, получая фидбек от своих клиентов, немного корректируют свое оборудование под новые виды металла. А именно конфигурацию формирующих роликов и калибровочных переходов.

Для этого, например, в таких моделях, как Mini-prof в самом конце станка есть специальные пластиковые ролики. Их можно регулировать и производить тонкую настройку до необходимой жесткости металла. То есть вы прокатываете металл и постоянно следите за линейностью панели, поправляя ее так, чтобы на кровельной карте был минимальный эффект волны.

Преимущества и недостатки

Отношение к данной технологии листового покрытия среди застройщиков неоднозначное, так как наряду с очевидными преимуществами, она имеет и недостатки.

Плюсы фальцевой кровли:

• длительный срок службы благодаря применению современных материалов;
• покрытие может крепиться к обрешетке любого типа;
• полная герметичность при условии соблюдения правил монтажа;
• простота установки специальными приспособлениями;
• надежность соединительных швов;
• применимость к крышам любой конфигурации и сложности;
• отсутствие отверстий.

Минимализм эстетической стороны конструкции легко устраняется нанесением на нее краски, пленки, мозаики и картин.

Характерные признаки монтажа фальцевой кровли

Приведем некоторые особенности монтажа фальцевой кровли:

• монтировать ее можно под любым нужным вам углом, но если угол составляет менее 14 градусов, листы следует укладывать не на обрешетку, а на сплошное основание;
• монтируя длинные листы металла (более 10 метров) устанавливать кровлю необходимо с помощью плавающих кляймеров;
• применяя при обжиме фальцев силиконовые герметики, вы существенно повысите надежность кровли.

Смонтировав фальцевую кровлю в точном соответствии со всеми предъявляемыми здесь нормами и требованиями, вы можете быть уверены – она прослужит вам длительное время, не требуя при этом частого и сложного обслуживания.

https://youtube.com/watch?v=IUFbGz9bDQs

Укладка фальцевой кровли своими руками

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

1. Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

Технология укладки фальцевой кровли

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

1. Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

Для установки первого элемента необходимо:

1. Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

Материал для фальцевой кровли

Фальцевая кровля подразумевает использование металлических листов. Ещё совсем недавно это была лишь оцинкованная сталь, которая некоторым владельцам домов служит до сих пор ввиду устойчивости к образованию коррозии. Сейчас же список для обустройства фальцевой кровли гораздо шире:

1. Оцинкованная сталь с полимерным покрытием. Оно защищает фальцы от губительного воздействия ультрафиолетовых лучей на металл, а также выполняет эстетическую функцию, ведь тон материала можно подобрать под цвет общей задумки ландшафтного дизайна.

2. Медь. Как правило, она выпускается в рулонах. Материал может быть чистым или с фактурным рисунком. Последний чаще всего имитирует рельеф черепицы или другого кровельного материала. Медная фальцевая крыша отличается длительным сроком службы, в некоторых случаях он достигает сотен лет. К тому же именно медь позволяет соединять металлические листы не только привычными фальцами, но и методом пайки.

3. Алюминий. Этот материал характеризуется особой мягкостью. Чем-то он сходен с медными листами, в частности, выпускается в рулонах и может иметь рисунок. У него длительный срок службы, может достигать 80 лет. Преимущество алюминия заключается в том, что он не подвержен образованию коррозии и для этого не требует покраски или покрытия любым другим подобным материалом. Также алюминий абсолютно не боится температурных перепадов, а значит, может использоваться в районах со сложным климатом.

4. Цинк-титан. Относительно новый металлический материал. Производится как в рулонах, так и в ленте. Имеет он один существенный недостаток — чрезмерная хрупкость, из-за чего процесс монтажа немного усложняется. Цинк-титан несовместим с другими металлами, а также с некоторыми породами древесины, поэтому область применения материала ограничена. Для работы с ним нужно наличие специального инструмента и некоторых навыков. Помимо этого, запрещено работать с ним при температуре воздуха ниже 5 градусов. Но есть и преимущества цинк-титана: длительный срок эксплуатации и устойчивость к коррозии.

Профессиональный и любительский монтаж

А теперь давайте разберемся, чем отличается работа профессионала от любительской. Так, для обычного домашнего мастера с вполне ловкими руками достаточно одной киянки, ножниц и крюкогиба для установки водостоков. А вот опытный человек, специалист в своем деле, вооружается минимум десяткой дорогих специальных ножниц, не говоря уже о рамках, клещах и других инструментах. Причем суммарная стоимость такого набора может быть дороже, чем сам фальцевый станок.

Для закрытия фальцев сегодня чаще всего используется полуавтоматический инструмент, использование которого дает много весомых плюсов:

• Высокую производительность.
• Высокое качество шва.
• Сохранность полимерного покрытия картин.
• Возможность работы с металлом любой толщины.

С недавнего времени стали также производиться картины, фальцы которых легко защелкиваются при нажатии – и никаких инструментов!

Как правильно разобрать фальцевую кровлю

При ремонте или замене фальцевого покрытия потребуется его демонтаж

Но очень важно правильно разобрать его. Делать это нужно в определённой последовательности:

• покрытие вокруг дымоходов и вентиляционных труб;
• окна, если они есть на крыше;
• рядовые металлические листы;
• разжелобки;
• свесы.

Проводят разбор фальцевой крыши вплоть до ограничительной решётки, если она есть. Всё, что находится после неё, нужно разбирать с чердака. Для демонтажа стоит брать специальный инструмент — клещи. Делать это нужно аккуратно, ведь материал можно повторно использовать.

Длительный срок эксплуатации возможен только при условии соблюдения технологии монтажа. Поэтому заранее нужно тщательно разобраться со всеми нюансами, связанными с фальцевой кровлей, и подготовить специальный инструмент.

Плюсы и минусы самозащелкивающейся фальцевой кровли

Сильные стороны этого материала таковы:

1. Внушительный эксплуатационный срок.
2. Мощная стойкость к коррозии.
3. Малый процент элементов.
4. Наличие гладкой поверхности. Так отпадает надобность в её очищении от снега.

https://youtube.com/watch?v=ikvet6Fsk34

Слабые стороны:

• Весьма слабая шумоизоляция. Причина – у этого материала малая толщина. Он не может серьёзно противостоять звуковым волнам.
• Трудный монтаж. Его сложно осуществить самостоятельно без должного опыта.
• Не самая лучшая эстетика. Если эта кровля стальная, она может выглядеть унылой и серой. Если медная – то в первое время у неё будет отменный вид, но постепенно здесь будут преобладать тёмные тона.
• Нужно устраивать молниеотвод. Причина – в металле концентрируется статическое электричество. Его энергия выплёскивается в процессе грозы. Это очень опасно.

Виды металлов для изготовления кровельного покрытия

Длительность эксплуатации фальцевой кровли в значительной степени зависит от физико-технических характеристик используемого металла. В настоящее время для укладки металлической крыши чаще всего используются:

• оцинкованная сталь с полимерным защитно-декоративным покрытием;
• алюминий;
• титан-цинк;
• медь.

Рассмотрим подробно эксплуатационные свойства этих материалов.

Оцинкованная сталь с полимерным защитно-декоративным покрытием

Фальцевая кровля из оцинкованной стали с полимерным защитно-декоративным покрытием выгодно сочетает в себе высокие эксплуатационные свойства и доступную стоимость. Именно благодаря оптимальному соотношению цена/качество этот материал получил самое широкое распространение в индивидуальном строительстве. В зависимости от эксплуатационных характеристик полимерного защитно-декоративного покрытия, срок службы настила может составлять от 15 до 60 лет.

Алюминий

Материал получил довольно широкое распространение. Отдельные элементы фальцевого настила из алюминия отличаются относительно небольшой массой (не более 2кг/м2), гибкостью и высокой пластичностью. Стоимость алюминиевой фальцевой кровли значительно выше, чем настила из оцинкованной стали, однако это в полной мере компенсируется длительным сроком службы, легкостью и гибкостью материала. Механическая прочность алюминия несколько ниже чем у оцинкованной стали, однако для кровли ее более чем достаточно.

К преимуществам алюминия можно отнести также:

• возможность выпуска как в чистом виде, так и с защитно-декоративным покрытием различных оттенков;
• материал не восприимчив к атмосферным осадкам, воздействию агрессивных химических соединений и абсолютно не подвержен коррозии;
• благодаря высокой степени пластичности, алюминий часто используется для кровли крыш со сложной конфигурацией.

Титан-цинк

Использование титановых сплавов для фальцевой кровли обеспечивает высокую стойкость к механическим повреждениям и ударным нагрузкам, коррозии и воздействию агрессивных химических соединений. Не страшны им перепады температур и атмосферные воздействия.

Материал представляет собой сплав титана (0,17%), меди (0,12%) и цинка (99,71%). Отличительной особенностью этого сплава является способность к «регенерации»: с течением времени небольшие царапины постепенно затягиваются. Главным недостатком материала является его высокая стоимость.

Из достоинств титано-цинковых сплавов можно особо выделить:

• пластичность;
• длительный период эксплуатации (при правильном монтаже не менее 100 лет);
• респектабельный внешний вид.

Медь

Использование чистой меди для укладки фальцевого покрытия не только обеспечивает непревзойденные эксплуатационные характеристики кровли, но и свидетельствует о высоком социальном статусе владельца дома. Стоимость фальцевой медной кровли вполне сопоставима со стоимостью всех производимых строительных работ.

Гибкость и пластичность материала позволяет использовать его для реализации самых смелых дизайнерских решений. В процессе эксплуатации на поверхности настила появляется малахитово-зеленый налет, но это вряд ли можно отнести к недостаткам материала.

К существенным преимуществам материала можно отнести:

• абсолютную стойкость к коррозии;
• простоту гибки и механической обработки;
• высокую степень ремонтопригодности;
• длительный период эксплуатации (не менее 120 лет);
• довольно высокие прочностные характеристики.

Монтаж фальцевых панелей

Перед тем, как приступать к укладке панелей, необходимо рассчитать направление и порядок их укладки:

• Карниз и ендову для слива нужно монтировать до начала укладки панелей.
• После того, как лист ендовы уже смонтирован, можно прикрепить к ней панели саморезами для кровли (по 2 штука на каждую панель).
• После того, как уже уложены первая и последняя панели, можно переходить к установке фронтона. Но перед этим нужно подогнуть обрезанные края панелей.
• Выравнивание панелей производится на расстоянии 40 см от края кровли, это действие обеспечит аккуратный внешний вид.

• В случае необходимости, нижний край панели подгибается и прикрепляется к карнизу. Закрепление возле карниза и конька осуществляется с помощью саморезов (по 2 на каждый край). Для создания наибольшей надежности делаются специальные заклепки на замках как в начале, так и в конце фальца.
• Фронтон крепится саморезами.
• Конек также фиксируется саморезами, также по одному на фальц.
• Держатели для антенн, снегозадержатели, трапы крепятся всегда за сам фальц, очень аккуратно, чтобы не повредить само покрытие.
• Вентиляция и трубы должны быть расположены как можно ближе к к ноньку.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой.

Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Технология устройства и монтажа фальцевой кровли, фото, видео и описанием необходимого инструмента и инструкцией.

Навигация по странице:

Для того, что бы произвести правильный по технологии монтаж фальцевой кровли, необходимо разобраться, какой нужен материал с выгодным соответствием цены и качества. А так же научится пользоваться всем необходимым инструментом и провести работы соблюдая инструкцию.

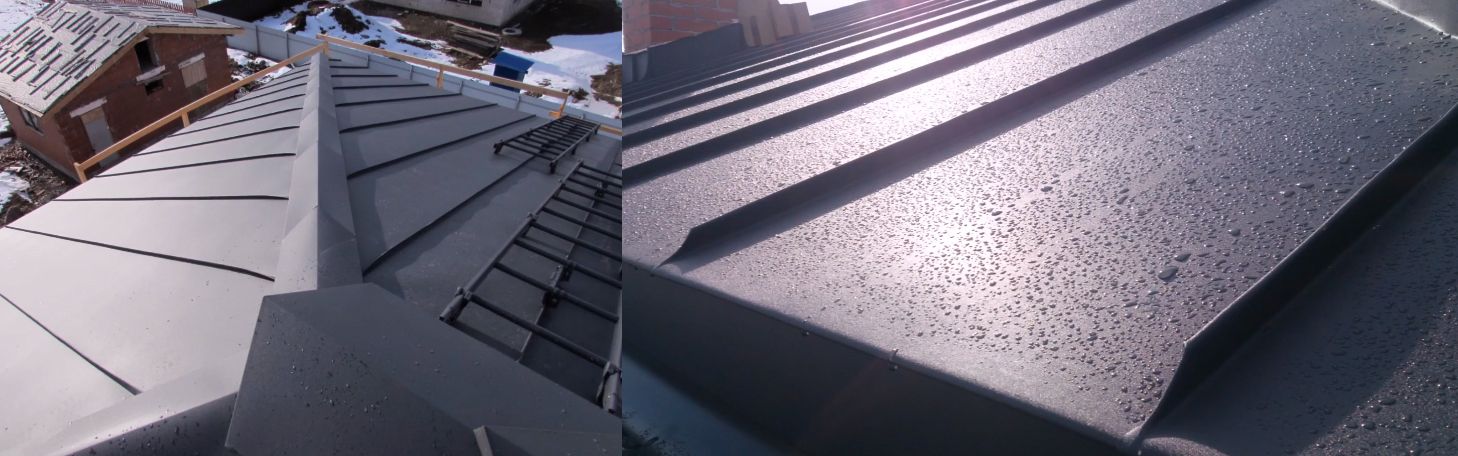

Вот об этом всем и будет посвящена наша статья, с подробным описанием устройства данной кровли, фото взято с наших объектов выполненных ранее.

Самая сложная задача при устройстве данной кровли — это исполнение таких мест соединения как:

1. Правильный монтаж ендовы.
2. Оформление конькового узла.
3. Соединение с карнизной планкой.
4. Так же одним из сложных узлов — это примыкания к различным трубам и инженерным системам.
5. Данную кровлю, часто используют на объектах со сложной геометрией конструкции крыши.

Фальцевая кровля уже используется более ста лет, а само название пошло от немецкого «фальц», что в переводе означает «шов» или «изгиб», то есть именно способ крепления металлических листов (обычно они в рулонах доставляются на объект) и определяет название данной кровли (фальцевый замок). Раньше все работы проводили жестянщики-кровельщики в ручную, поэтому это было долго и оставалось большое количество обрезков листов металла.

• Теперь с появлением современного оборудования и инструмента производить монтаж фальцевой кровли стало легче и быстрей.
• Так почему же мы до сих пор используем данную технологию при устройстве современных кровель? Все дело в том, что из всех видов металлических кровель фальцевая может быть применена при минимальном угле ската особенно, если крепления листов проводилось по технологии «двойного стоячего фальца».
• Благодаря такому герметичному шву и возможности индивидуального роспуска листов металла в рулонах под ваш проект, данная кровля получила особую популярность, востребовательность на кровельном рынке.

На чертеже ниже иллюстрированны способы крепежа листов, а именно:

• Одинарный лежачий.
• Одинарный стоячий фалец.
• Двойной лежачий.
• Двойной стоячий.

Двойной изгиб стоячего шва, считается наиболее надежным и его обязательно нужно использовать при устройстве кровли с минимальном уклоном. Дождю и снегу даже при сильных ветровых потоках практически невозможно попасть внутрь такого соединения листов.

Заказать монтаж фальцевой кровли через форму на сайте ⇓

Так же из схемы выше можно понять, что весь крепеж фальцевой кровли скрыт под покрытием. То есть в местах нахлеста одного листа на другой с помощью кляммера происходит зацепление «крюком» рулона листа, второй уже крепиться к нему и загибается это все в один узел, благодаря станку.

Это еще одно конкурентное преимущество данной кровли, перед тем же устройством кровли из профлиста, так как здесь крепеж входит сквозь профлист, что повышает вероятность появления протечек.

Для наглядного понимания технологии монтажа фальцевой кровли посмотрите видео.

https://youtube.com/watch?v=K6iKwnWXC-M%3F

Возможно вам будет интересно как полимерное покрытие используется в монтаже плоской кровли — переходите по ссылкам:

Видео

В этом видео рассказывается о монтаже металлопрофиля своими руками:

Это видео демонстрирует монтаж кровли из профнастила:

Полезные советы

При строительстве своего дома, дачи, бани, гаражей или другого строения в личном использовании широко применяют оцинкованное железо. Из оцинкованного и черного листа делают козырьки, отливы, кровлю, различные баки, короба для личного подворья, ендовы.

Все изготавливаемые детали соединяются между собой замком или еще называют фальцевым швом. Замок получается очень крепким и герметичным. Крепостью не разойдется при использовании, а герметичностью (плотность) от воды и других воздействий окружающей среды.

Конечно купить такие изготовленные детали можно в магазине. Но сделать самому кому — то под силу. Также научиться поможет пример изготовления своими руками двойного замка.

Рассмотрим как делается двойной замок (фальцевый шов) с более лучшей плотностью и еще не расходился при монтаже кровли.

Нужен стол или удобное рабочее место ведь все будем делать своими руками. На краю стола крепим уголок, размечаем на листе 5 мм и простукиваем киянкой делая отбортовку как показано (позиция 1 рис.) Переворачиваем лист пройдя киянкой по загнутому месту, загибаем скобой (позиция 2 рис.).

Далее еще раз переворачиваем (позиция 3 рис.) и загибаем скобку снизу. От края скобки до загиба должно быть 8 — 9 мм. Это надо при соединении двух деталей, чтобы натяг был свободней.

На рисунке (позиция 4) показано какой должен получится замок (фальцевый шов).

Соединяя листы между собой вставляем ( затягиваем сбоку лист в другой лист ) замки друг в друга (позиция 5) и пробиваем замок киянкой, молотком.

Получается двойной лежачий замок (фалец) (позиция 6)

Как осуществляется монтаж

Прежде чем приступить к процессу крепления кровли, необходимо все подготовить. То есть приобрести нужные инструменты и дополнительные материалы. Для этого в строительном магазине следует присмотреть:

1. Гвозди, болты.
2. Проволоку.
3. Кляммеры, которые изготовлены из такого же материала, что и крыша.
4. Киянка, молоток, рулетка и ножницы по металлу.

Если вы будете укладывать кровлю не руками, то тогда заранее приобретите специальные машинки, которые были упомянуты выше.

Процесс подготовки заключается в том, что фальцевую кровлю укладывают на обрешетку, но чтобы основание было сплошным. Если вы выбрали самозащелкивающийся вариант, то обрешетку можно изготовить из металла.

Приступаем к монтажу, для этого подготавливаем картину. Такой процесс выполняют на строительной площадке.

Для этого вырезают все заготовки по размеру и осуществляют разметку на соседних картинах.

При монтаже необходимо подготовить картину.

После всего этого картины собирают вместе и соединяют между собой. А после прикрепляют к крыше кляммерами. С помощью такого способа крепления не появляются отверстия, поэтому такой вариант крыши наиболее эффективный.

Когда происходит монтаж такой крыши, необходимо учесть ряд моментов, которые на первый взгляд кажутся маловажными. Но они на самом деле влияют на надежность, герметичность и долговечность кровли. К таким моментам относят:

1. Монтаж можно проводить под любым углом, но не менее 14 градусов. Листы укладываются на сплошное основание.
2. Для того чтобы все надежно закрепилось, рекомендуют использовать дополнительно силиконовые герметики.
3. Если листы кровли более десяти метров, монтаж в обязательном порядке выполняют с помощью плавающих кляймеров.

Если рассматривать ценовую политику, то самозащелкивающаяся фальцевая кровля ничем не отличается от металлочерепицы или профнастила, которые, изготавливаются из тонкого металла.

Цена зависит от производителя, толщины материала и количества нанесенного на поверхность листов цинка. Если не учитывать такие показатели при производстве, можно уменьшиться стоимость. Но тем самым пострадает и качество материала, ведь срок службы такой крыши напрямую будет зависеть от толщины материала и массы цинка. Качественная фальцевая самозащелкивающаяся кровля никогда не бывает дешевой.
