Трехскатная крыша

Устройство стропил трехскатной крыши

Виды стропил:

• накосные;
• диагональные.

Накосные стропила расположены к внутренним углам стен. Диагональные – к внешним. Подобные типы стропил можно встретить на крышах, имеющих ендовы или вальмы.

Диагональные стропила по длине превосходят накосные. В этих условиях, если длины доски по каким-либо причинам не хватит – их можно спаривать. Таким образом, наращивается стропильная длина.

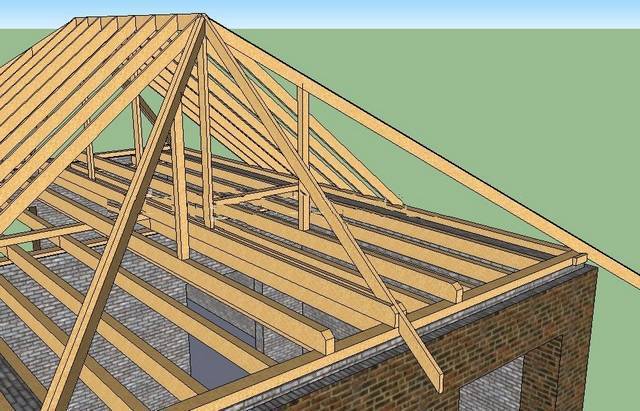

Особенность стропильной системы трехскатной крыши – процесс стыковки трех стропил со стороной крыши. Это происходит в точке начала или завершения конькового элемента. Центральное стропило соединяется с коньком с треугольного ската. Аналогичным образом оно примыкает и с основных скатов.

Устройство накосных стропил – чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Как сделать стропильную систему трехскатной крыши

1. Чтобы сделать стропила для трехскатной крыши, необходимо соединить конец конькового бруса и стойку системы (балку), образуется конструкция с опорой. На ней и будет осуществляться основное соединение диагональных стропильных досок;
2. Эту стойку можно монтировать на потолочной балке, затяжке, чердачной доске, главное учитывать, чердак будет жилым или нет, теплым или холодным. Для большей надежности этого крепления, нужно завершить соединение при помощи ригелей и специальных подкосов;
3. Далее осуществляется монтаж системы для треугольной крыши. Для установки стропил, необходимо воспользоваться специальными нарожниками, а также шпренгельными фермами, если кровля имеет большой пролет. В принципе, это необязательно, все напрямую зависит от того, как Вы будете использовать чердак, и какой формы будет крыша;
4. Балки в трехскатной системе устанавливаются с шагом от 60 см до 90, в зависимости от размеров листов и какой материал применяется для покрытия. Также нужно учитывать, утепляется ли мансарда или нет, т.к. утеплитель достаточно много весит по соотношению к прочим строительным материалам;
5. Размер конька напрямую зависит от угла наклона кровли. Скат вальмовой формы или треугольной формируется за счет двух-трех стропил. Если Вы планируете обустройство окон или окна на мансарде, то необходимо использовать также стропила диагональной формы. Которые станут отличной поддержкой для оконных отверстий. Если нет возможности установить диагональные балки, то можно использовать стропильные «ноги», понадобится три изделия;
6. Стропила диагональной формы упираются в мауэрлат под прямым углом в 90 градусов, только это может гарантировать правильность строения и долговечность кровли;
7. Для небольшого пролета можно использовать нарожники или ригеля, которые после станут отличным каркасом для обрешетки и установки профнастила;
8. Чтобы установить стропила на мауэрлат, необходимо применять своеобразные виды креплений – врубки. Они представляют собой небольшие деревянные зазубринки, которые делаются непосредственно на стропилах, их глубина должен быть не более четверти ширины балки;
9. Такие врубки можно делать только в стропилах, мауэрлат должен быть без них, иначе уменьшится его несущая способность, значительно ослабится устройство кровли;
10. После установки всех диагональных опор, нужно стропила освободить от конструкции на 50 сантиметров, этим Вы отрегулируете свес крыши. Если планируется более глубокий навес над землей, то выпускайте стропильные доски дальше;
11. На длину, которую Вы выпустили стропила, необходимо освободить и ноги кровли;

Перед началом работы, обязательно сделайте хотя бы схематический чертеж трехскатной крыши, просмотрите наши пошаговые фото и видео-рекомендации. Тогда монтаж будет осуществляться гораздо быстрее и проще.

Фото — Трехскатная крыша на террасе

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

•  Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.

• Скользящая. Применяют в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.

• Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Типы стропильных систем

Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

• С висячими ногами, опирающиеся на несущие стены.
• Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

• С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
• С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.
