Что нужно для того, чтобы построить качественную мансардную крышу своими руками?

Грамотные расчеты – залог правильной конструкции крыши

До начала работ по монтажу четырехскатной крыши дома своими руками нужно создать проект собственными силами или с привлечением специализированных организаций. Проект должен содержать чертежи конструкции стропильной системы, основные узлы соединения, устройство кровельного пирога и прочих элементов крыши. Для расчетов на прочность необходимо понимать, что на кровли постоянно воздействует большое количество нагрузок. К их числу относятся постоянные нагрузки (непосредственно вес кровли, стропил, утеплителя, гидроизоляции и т.п.), а также временные (ветровая, снеговая нагрузка соответствующего региона, летние осадки, вес обслуживающих кровлю людей). Вес составляющих кровли определяется с помощью умножения удельного веса каждого используемого материала на дома.

начинается с определения угла наклона кровли. Главным критерием при выборе угла являются климатические особенности региона нахождения дома. Среднее значение угла наклона – 5-60 градусов. В регионах, которым свойственно большое количество осадков в виде дождя или снега, рекомендуется проектировать четырехскатные крыши с углом, находящимся в верхней границе диапазона, например, 45-60 градусов.

Расчет угла наклона крыши.

Так, для средней части России снеговая нагрузка по СНиПу составляет 180 кг/кв.м. при уклоне до 60 градусов, при этом не учитывается угол, превышающий значение 60-70 градусов. Для дома, расположенного на территории, подвергающейся большим ветровым нагрузкам, напротив, следует выбрать кровлю с малыми значениями угла наклона. Так, если уклон меньше 30 градусов, ветер не учитывается, в остальных случаях его значение определяется как 35 кг/кв.м. Стоит отметить, что с увеличением угла наклона возрастает количество необходимых материалов, что, соответственно, приводит к увеличению стоимости , возводимой своими руками.

Схема расчета стропил для четрехскатной крыши.

Определив уклон скатов, необходимо рассчитать высоту кровельного конька в соответствии с тригонометрическим правилом для прямоугольного треугольника либо с помощью специальных таблиц относительных величин. Умножив половину пролета дома на табличный коэффициент, соответствующий нужному углу, можно получить необходимое значение высоты конька. Например, при угле наклона 30 градусов коэффициент 0,59, а при 25 градусах – 0,47. Так, для дома шириной 12 м высота конька составит 3,54 и 2,82 м соответственно.

Далее следует рассчитать сечение и длину стропил. Их сечение зависит от ожидаемых нагрузок и угла наклона кровли. Необходимо помнить, что запас прочности стропильных конструкций должен быть не менее 1,4. Основываясь на угле постройки, определяем высоту, ширину и длину крыши, а затем, исходя из геометрических расчетов, и остальных элементов стропильной конструкции. Площадь поверхности кровли определяется как сумма площадей всех скатов (треугольников или трапеций).

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

  • выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
  • подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
  • выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
  • подобрать хорошую гидроизоляцию;
  • выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Особенности внутренней отделки мансарды

Если кровельный пирог сделан качественно, грамотно проложены все необходимые слои, во внутренней отделке могут использоваться любые материалы. В помещениях будет сохраняться оптимальная температура и влажность. Нередко в оформлении мансарды используются материалы из дерева, одним из самых распространенных вариантов является вагонка. Можно обивать стены, потолок гипсокартоном, использовать в отделке обои.

В не утепленных чердачных помещениях могут применяться только материалы, обладающие устойчивостью к влаге, перепадам температур. Можно выбрать качественные имитации дерева:

  • экошпон;
  • имитацию бруса;
  • блок хаус;
  • ЛДСП и др.

Классическая отделка мансарды деревом

Отличным вариантом для отделки могут стать пластиковые плиты, виниловые обои и т.п. Выбор зависит от предназначения помещения, дизайнерского стиля оформления.

Спецификой мансарды являются не только склоны. В этом помещении имеются балки, стойки. При оформлении интерьера можно удачно замаскировать их или удачно обыграть эти элементы. К примеру, для стиля лофт их наличие является дополнительным плюсом, позволяет ярче отразить особенности стиля. Нередко балки окрашиваются в контрастный цвет, используются в качестве основы для установки точечных светильников и др. В интернете много фото домов с мансардной крышей, найти интересный вариант несложно.

Деревянные балки отразят особенности стиля лофт

Оборудование мансарды существенно повышает комфортность дома. Стоит использовать такую возможность желающим создать уютное загородное жилье.

Немного теории ↑

Чтобы говорить на одном языке, стоит вспомнить основные понятия и термины, которыми мы будем оперировать при описании кровельных конструкций. Итак, крыша состоит из 2-х основных систем — силовой и ограждающей. К силовой системе относится мауэрлат и стропильная конструкция, к ограждающей — кровельный пирог, паро-, гидро- и теплоизоляция. Эта статья посвящена именно силовой конструкции, поэтому о кровельных материалах речь идти не будет. Теперь по порядку.

Мансарда — пример рационального использования пространства

Мауэрлат ↑

Мауэрлат используется при строительстве кирпичных, бетонных и каркасных зданий для привязки кровли к несущим стенам и распределения нагрузки стропил по периметру стен конструкции.

На крышу действуют весьма значительные силы за счет ее парусности. Поэтому, чтобы удержать конструкцию кровли на месте при сильном боковом ветре, мауэрлат должен выдерживать колоссальные нагрузки, стремящиеся оторвать и сдвинуть всю систему со стеновой коробки.

Повышенная устойчивость достигается за счет особых способов крепления мауэрлата к стенам здания. Самое капитальное решение — это сооружение армированного пояса на верхнем ряду кладки стен дома. Для этого на стенах делается опалубка, в которую закладывается металлоконструкция и заливается бетон. В заранее определенных точках в сырой бетон вставляются шпильки с резьбой на конце (можно их приварить к арматуре), к которым будет крепиться мауэрлат. Шпильки должны находиться между стропилами, чтобы не сосредотачивать прорезы и отверстия в балке на близком расстоянии.

Мауэрлат крепится шпильками

Также можно закладывать шпильки при строительстве стен в кладку. Или можно вместо шпилек использовать стальную проволоку, продетую под два – три ряда кладки и свободными концами выведенную наверх для привязки мауэрлатной балки.

Чаще всего мауэрлат делают сплошным, полностью покрывающим всю длину боковых стен дома. Иногда он состоит из отдельных подкладок под стропила, но при таком раскладе нагрузка распределяется неравномерно.

Стропила ↑

Стропила — это основные несущие элементы кровли, на которые набивается обрешетка и стелется кровельное покрытие. Стропила для мансарды чаще всего делают составными или ломанными. Это наиболее рациональный и простой вариант организации пространства, при котором достигается большая высота комнаты при той же площади.

Стропила двухскатной крыши (а мы будем говорить о двухскатной ломаной крыше) бывают висячими и наслонными.

Висячие стропила опираются на боковые несущие стены по нижним краям и друг на друга по верхним, в результате на стропильную доску действует сила сжатия и изгибающее усилие. Для усиления висячих стропил чаще всего используют ригеля, установленные посередине или в верхней части стропил. Такая конструкция целесообразна, если расстояние между стенами-опорами не превышает 6 – 6,5 метров.

Наслонные и висячие стропила

Наслонные стропила опираются нижним концом на боковые стены, а верхним — на коньковый прогон, который, в свою очередь, посредством бабки опирается на промежуточную опору (чаще всего это несущая стена-перегородка). Такая конструкция может покрывать расстояние до 10 метров, а с дополнительными прогонами и стойками — до 16 метров.

Виды крыш ↑

Крыши, в зависимости от формы, конструкции и вида стропильной системы, делятся на несколько видов:

  • плоские;
  • односкатные (крыша состоит из одной плоскости, расположенной под углом к одной из стен);
  • двухскатные (крыша состоит из двух прямоугольных плоскостей, расположенных под углом к более длинным стенам и образующим треугольные торцы) ;
  • вальмовые и полувальмовые (крыша имеет четыре ската, два из которых — трапециевидные, два других — треугольные, иногда треугольные скаты разбивают на два ската — трапецию снизу и треугольник сверху — это полувальмовая крыша);
  • ендовые или многощипцовые (сложная крыша на многоугольном строении с множеством внутренних и внешних углов, эркеров, окон и т. д.);
  • конические или купольные (крыши на круглых зданиях или зданиях в виде вписанных многоугольников);
  • шатровые (крыша представляет собой четырехскатную пирамиду из равнобедренных треугольников);
  • мансардная крыша (подвид двухскатной крыши, когда фронтоны образованы из трапеции и треугольника, основание которого — верхняя сторона трапеции, или проще говоря, двухскатная крыша с ломаными скатами).

Мы будем рассматривать ломаную двухскатную крышу и ее стропильную систему.

Двухскатная ломаная крыша достаточно популярна

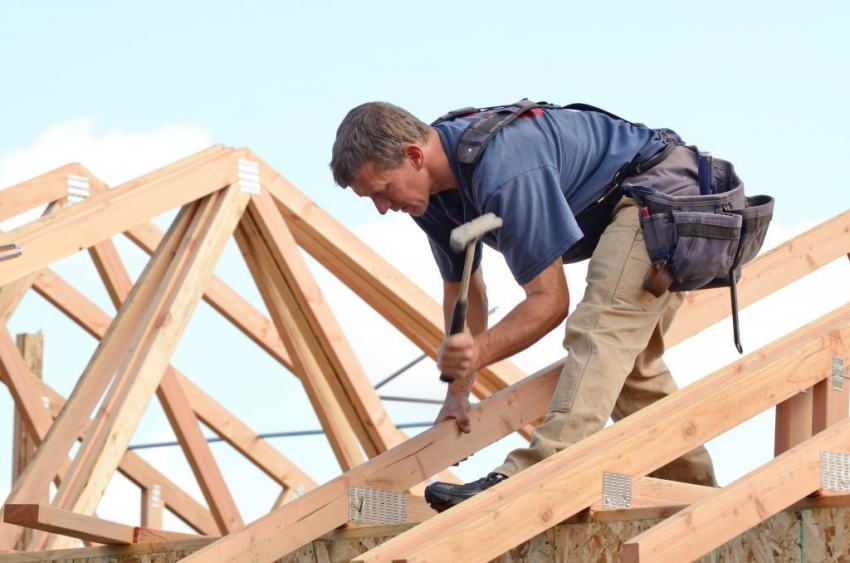

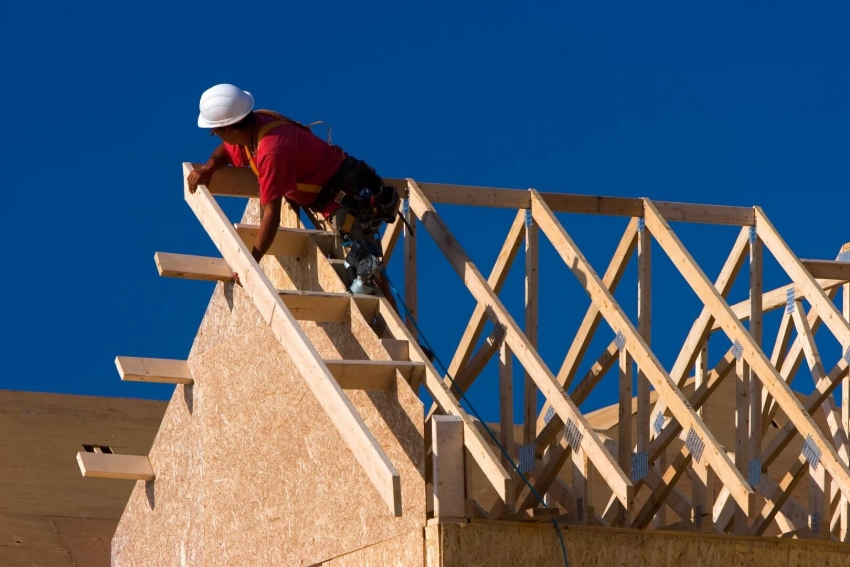

Монтаж стропильных ферм

Монтирование кровли мансарды далее продолжается установкой стропил. Перед возведением ферм изготавливается шаблон, по которому затем размечают все оставшиеся фермы.

Для этого поднимаются на крышу дома, соединяют там доски под заданным в проекте углом, скрепляют их ригелем и делают отметки будущих вырезов возле мауэрлата.

После этого внизу собирают фермы стропил по получившемуся шаблону, и затем готовую ферму на крышу и устанавливают там. В первую очередь устанавливается две фермы по обеим сторонам крыши, а между ними по их коньку размещается нитевой уровень для монтажа оставшихся ферм.

К кронштейнами с саморезами, шпильками и скобами стропильные фермы. Стропила друг с другом скрепляются скобами и боковыми кронштейнами.

Дополнительно, фермы стропил после размещения на крыше соединяют друг с другом с помощью досок, чтобы не допустить их смещения и наклона в результате действия ветра.

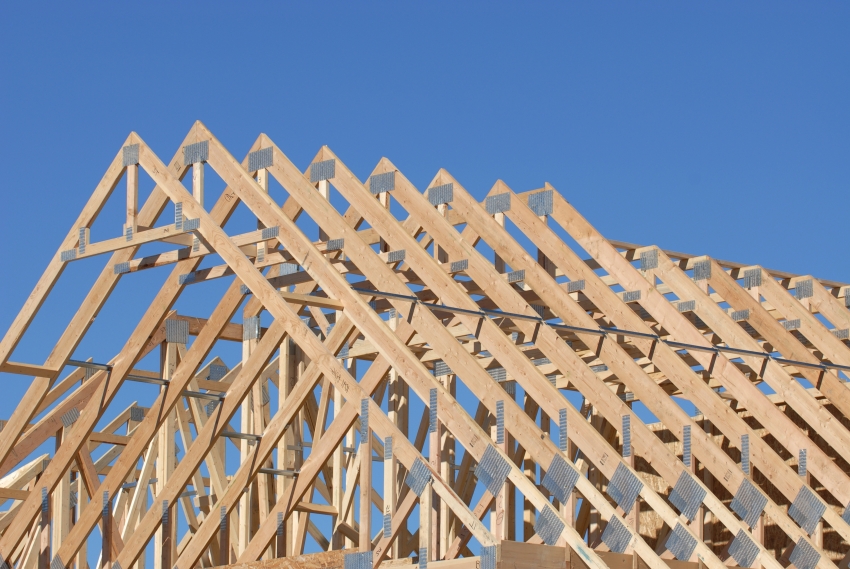

Порядок монтажа стропильных ферм

Около верхнего соединения стропил, как правило, размещают ригель, являющийся одновременно основой потолка мансарды и стропильным фиксатором.

Если проектом запланировано возведение ломанной мансардной крыши, ригель размещается на одном уровне со сломом.

Когда устройство мансардной крыши предполагает возведение дополнительно боковых стен, то меж стропилами и мауэрлатом закрепляют подкос либо стойку.

Окна в такой кровле размещаются либо непосредственно на скатной поверхности крыши, либо вертикально с возведением выноса.

Изготовление последнего требует строительства отдельной дополнительной системы стропил, а наклонные кровельных стропил.

Затем размещают пленку пароизоляции на внутренней части стропил, а после этого — между стропилами утеплитель. Сверху на стропилах размещают гидроизоляционный слой. В последнюю очередь возводят обрешетку и укладки покрытие кровли.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

  • Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Этапы изготовления мансарды своими руками

Мансарда своими руками состоит из следующих этапов:

  1. Возведения стен.
  2. Строительства каркаса мансарды.
  3. Гидроизоляции.
  4. Утепления кровли.

Крыша

Строительство мансарды начинается с создания проекта кровли. Она может быть: одно — или двухскатной, ломаной и так далее.

После этого сооружается прочный и надежный каркас. Высоту конька стоит делать 3,5 м. Если в доме нет несущей стены, рекомендуется использовать механизм висячих стропил. В домах со средней опорной стеной стропила делаются наклонными.

После можно приступать к обустройству паро- и гидроизоляции. В данном случае, поверх обрешетки укладывается мембрана. Она будет защищать всю конструкцию от повышенной влаги. После можно переходить к монтажу кровли, сооружению внутренних перегородок, установке окон.

Полы

Занимаясь строительством мансарды своими руками в частном доме, особое внимание уделяется обустройству полов

Здесь важно позаботиться о тепло- и звукоизоляции. Лучше всего засыпать их керамзитом или уложить плиты из минеральной ваты

А сверху можно постелить финишное напольное покрытие: ламинат, линолеум, паркет

Лучше всего засыпать их керамзитом или уложить плиты из минеральной ваты. А сверху можно постелить финишное напольное покрытие: ламинат, линолеум, паркет.

Окна

При заказе окон стоит учитывать, что они отличаются особым типом открывания. Установку окон стоит доверить квалифицированным специалистам с большим опытом работы.

Выбор отопления

Как построить мансарду мы рассмотрели, теперь важно грамотно отнестись к выбору системы отопления. Ведь именно от нее будет зависеть максимальный комфорт проживания на чердачном помещении

В качестве отопления мансарды используются разные варианты:

  • установка камина. Это самый безопасный и оперативный метод;
  • установка труб и батарей. При условии, что в доме имеется автономная система отопления;
  • установка независимой системы обогрева. То есть, здесь можно разместить различные котлы отопления, например, турбированные;
  • теплые полы. Они создадут оптимальный микроклимат в помещении.

Утепление и вентиляция

К утеплению мансардного помещения стоит отнестись с полной ответственностью, так как именно эта часть дома больше всего соприкасается с улицей. На современном рынке предоставлен огромный выбор утеплителей. Но при его выборе стоит учитывать:

  • экологичность и безопасность материала;
  • простоту монтажа;
  • тепло- и звукоизоляционные качества;
  • толщину материала.

Большинство людей отдают предпочтение минеральной вате или пенополистиролу. Иногда используются и засыпные формы.

Помимо утепления, важную роль играет и система вентиляции. Она не только продлит жизнь крыше дома, но и создаст максимально комфортные условия для проживания на чердачном пространстве.

Перегородки

Что касается обустройства внутренних перегородок, то их сделать своими руками проще всего. Для этого можно использовать гипсокартон и металлопрофиль. Изготавливаются перегородки по следующему принципу: сооружается металлический каркас из профилей, и к нему крепятся листы гипсокартона. Далее перегородки декорируются отделочными материалами.

Отделочные работы

Затеяв строительство мансарды в деревянном доме своими руками, самое приятное – это отделочные работы. Здесь каждый владелец загородного дома отталкивается от личных пожеланий и предпочтений, от общего стиля дома.

Самыми популярными вариантами отделки чердачного помещения являются:

  • отделка вагонкой. Это экономно, эстетично, безопасно, практично;
  • обшивка стен фанерой. Отличается удобством в рабочем процессе, доступной стоимостью, высокими тепло- и звукоизоляционными качествами;
  • отделка гипосокартоном. Она позволяет проявить фантазию, соорудив арки, колоны, подвесные потолки.

Виды мансардных помещений частных домов

В деревянном или кирпичном доме вместо второго этажа можно обустроить мансардное помещение с системой вентиляции и отоплением. Оно тоже будет пригодно для жилья. У такого варианта большое количество преимуществ. Главное заключается в том, что постройка полноценного второго этажа сооружения связана с серьезными финансовыми затратами. Необходима перестройка фундамента и обустройство лестницы. Для реализации мансарды понадобится гораздо меньший бюджет.

Существует несколько вариантов строения мансардной крыши. Выбор конкретного основывается на жилой площади, а также нуждах хозяев дома.

Виды мансардных конфигураций:

  • Одноуровневая. Единственное мансардное помещение размещается под двухскатной крышей с прямой либо ломаной конфигурацией. Установка такого сооружения не приводит к утяжелению кровли, поэтому его удобно ставить в строящихся или ремонтирующихся домах. С расчетами и подготовкой плана работ справится любой человек, даже если он не имеет соответствующего опыта. Согласно нормам строительства, в жилой комнате нужно делать потолки по высоте от 2.5 метров.
  • Одноуровневая консольная. Такая конструкция устанавливается под асимметричной крышей. Для увеличения полезного пространства помещения, ее частично размещают за пределами дома. Под выступающей частью мансарды можно построить навес или гараж. Такая конструкция будет смотреться гармонично. Крыша здания с консольной мансардной асимметрична: большую его часть покрывает двухскатная крыша, а консоль выступает в качестве односкатной «заплатки». Для такой конструкции возможно размещение вертикальных окон, идеальных при естественном освещении. Но стоит понимать, что проектирование консольной мансарды под силу только архитекторам, а для монтажа потребуется бригада опытных работников.
  • Двухуровневая. Реализации такой конструкции допустима, если высота крыши в сооружении больше пяти метров. Мансарда состоит из двух комнат, размещенных друг над другом, связанных лестницей. Такие конструкции не выйдет установить для готового дома. Двухуровневую мансарду необходимо предусматривать еще на этапе строительства. Для нее требуется специальный фундамент. У скатов крыш особая форма, для них необходима установка стропильной системы специальной схемы. В данной конструкции опорой для второго уровня выступают колонны. Надежность мансарды определяется правильностью расчетов, а также опытом и квалификацией архитектора.

Усилиями дизайнеров, консольные и двухуровневые варианты мансардных крыш смогут стать очень стильными сооружениями. Достичь уникального облика можно путем использования панорамного освещения, включения дополнительных элементов, например, оранжереи. Также возможно создание детской или спальной комнаты с естественным светом. Такой вариант будет смотреться премиально. Но для самостоятельного монтажа лучше выбирать устройство крыши с мансардой одного уровня.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
