Тетива или косоур что лучше. чем лестницы на тетивах отличаются от лестниц на косоурах

Установка и крепление правого косоура

Порядок установки косоуров верхнего лестничного марша, такой же, как и при установке косоуров нижнего лестничного марша. Сначала устанавливаем косоур у стены дома, расстояние от стены на основании проведенных расчетов 50 мм. Выдерживаем это расстояние, как в верхней точке, так и в нижней точки крепления косоура.

При креплении косоура к балке перекрытия (В) сначала необходимо установить один крепежный материал (саморез, саморез — «глухарь»), а наш помощник тем временем выравнивает торец (А) косоура, относительно торца (Б) консоли промежуточной площадки (Г). Угол между торцами должен быть 90°, расстояние от поверхности торца (Д) до поверхности торца (Е) опорного уголка косоура должно составлять 1974 мм. После того как все размеры выдержаны можно крепить косоур к промежуточной площадке с помощью сварки, далее осуществляем его капитальное крепление к балке потолочного перекрытия.

Примечание: Допустимое отклонение косоура (Б) относительно поверхности промежуточной площадки (В) не более 2 мм (А, выделено красным цветом). В противном случае, при превышении указанного допуска, угол наклона лестница будет изменен, а так как у нас с вами заготовки опорных уголков косоура уже сделаны под наклон лестницы, который приведен в расчетах, то в этом случае мы получим уклон ступеней более 2 градусов. И, казалось бы, не значительный угол наклона ступеней может вносить дискомфорт в перемещение по таким ступеням.

Основные виды косоуров

Для разных лестничных конструкций нужны разные опорные балки. Есть лестницы, опорная основа которых состоит из:

  1. Одной мощной балки, расположенной по центру. Такой косоур — прекрасное решение для небольшой деревянной лестницы с минимумом пролетов;
  2. Двух опорных балок. (фото) Такой тип косоуров на лестницах из дерева встречается чаще всего;
  3. Трех косоуров. Центральная опора в этом случае играет роль страховочного элемента и идеально подходит для массивной лестничной конструкции из дерева.

Для изготовления опорных изделий всегда используют максимально прочные и надежные материалы, такие как металл и дерево.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже – изготавливают страховочный косоур, который размещают по центру лестничного марша. Центральная балка также обязательно нужна при превышении ширины в 2,5 метра самого пролета.

Чаще всего в современных лестницах используются ступенчатые деревянные косоуры и косоуры с коньком. Разберемся подробно, что же представляют собой эти разновидности поддерживающих элементов.

Ступенчатая опора почти полностью повторяет собой конструкцию лестничного пролета. Для изготовления такого типа поддерживающего элемента в ровном древесном полотне выпиливают специальные вырезы в форме треугольников. Все вырезы должны располагаться на равном расстоянии друг от друга. Именно в эти трехугольные разрезы в полотне будут укладываться ступени лестницы. Минус такого вида косоуров в том, что любые распилы на деревянном полотне ухудшают его показатели прочности. Поэтому для массивных лестничных сооружений лучше использовать косоуры с кобылками.

Кобылки – дополнительный элемент на опорной балке, именно в кобылки будут закладываться ступени, а сама балка при этом останется монолитной, без выпилов и разрезов на полотне. Кобылки монтируют к основанию опоры при помощи шкантов. Изготовление косоура с кобылками – процесс более трудоемкий, так как требуется выработать и саму опору и шканты и кобылки. Впрочем, собирается в единое целое такая конструкция довольно просто – по принципу детского конструктора.

Если же изначальный проект лестницы предусматривает один косоур в качестве опоры, то лучше выбрать изделие из металла, так как оно придаст сооружению максимальную устойчивость и надежность.

Прочные косоуры для массивных лестничных конструкций

Металлические поддерживающие элементы выполняются из сварных элементов: швеллера, двутавра, прямоугольных металлических труб. Самостоятельно изготовить такой косоур получится вряд ли – нужно знать специфику работы со сваркой и разбираться в прочности сварных соединений. Поэтому опорную конструкцию из металла лучше заказывать у профессионального изготовителя.

Металлический крепежный элемент также имеет в своем проекте кобылки, на которые дополнительно навариваются пластины или углы – в эти проемы будут укладываться ступени. Таким образом, фиксация ступенек происходит по всей длине лестницы и именно потому металлический косоур идеален в качестве опоры для сооружений массивных, а также с необычным дизайном.

К преимуществам металлических опор можно отнести следующие качества:

  1. Металл зрительно облегчает сооружение;
  2. Визуально металлические балки смотрятся привлекательные и отлично вписываются в современные интерьеры в стиле модерна и минимализма;
  3. Изделия такого типа отвечают всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно опираясь на вкусовые и стилистические предпочтения – кому-то по душе прочный металл, кто-то отдаст предпочтение экологичному дереву. Однако наилучшим вариантом будет получение обязательной консультации у специалистов: оценив вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип косоура, а также посоветуют оптимальный материал для нее.

Пошаговая инструкция как сделать деревянную лестницу — заготовка деталей

Деревянная лестница своими руками может быть собрана из закупленных в магазине комплектующих или деталей, изготовленных собственноручно.

Понадобятся инструменты:

  • дрель;
  • шуруповерт;
  • ручной фрезер;
  • струбцина;
  • лобзик;
  • молоток;
  • угольник;
  • линейка;
  • тонкий карандаш.

Косоур

Для косоура потребуется доска или клееный брус толщиной 50-70 мм и шириной 250-300 мм. По продольному краю размечают гребенку для опирания ступеней с размерами, соответствующими расчету. Это удобно делать с помощью угольника или шаблона. Гнезда выпиливают лобзиком и сабельной пилой.

Чертеж деревянной лестницы на косоурах

Если нужно несколько одинаковых косоуров, остальные изготавливают по первой детали, служащей эталоном. Переносят на доски контуры заготовки и выпиливают гребни согласно разметке.

Разметка косоура

Чтобы не совершить ошибку, мастера рекомендуют новичкам не вырезать в брусе посадочные ниши, а приклеивать к его продольной стороне треугольники-кобылки. Их выпиливают по фанерному шаблону из доски толщиной 50 мм. Торцы заготовок шлифуют. Для каждой ступени нужно по две детали.

В продольной кромке косоура и треугольниках в месте крепления фрезой выбирают паз. Заготовки приклеивают по разметке составами на основе ПВА, полиуретана или смолы, устанавливая в углубления деревянные вкладыши. Для прочного сцепления детали скрепляют струбцинами. Можно применять дюбели из бука.

Крепление косоура к полу

Тетива

Тетиву изготавливают из цельного или клееного бруса. Размечают по шаблону расположение ступеней и подступенков. Вырезают пазы глубиной 15-20 мм фрезерным станком или ручным инструментом. От внешней кромки доски нужно отступить не менее 30-50 мм.

Пазы на второй тетиве делают в зеркальном отображении. Отверстия располагают перпендикулярно волокон древесины.

Для упрощения монтажа в тетивах выбирают удлиненные пазы, тогда ступени можно в них просто задвинуть. Еще легче выполняется сборка, если горизонтальные элементы устанавливают на металлические уголки. Необходимость в прорезке гнезд отпадает.

Ступени и подступенки

Для самостоятельного изготовления ступени понадобятся хорошо просушенные доски твердых пород толщиной 40 мм. Детали вырезают по шаблону с помощью циркулярной пилы. Торцы обрабатывают фрезером для кромок.

Если при сборке подступенок крепят в паз ступени, в ее нижней части выбирают углубление. При очень твердой древесине применяют шурупы со шкантами, стальные уголки с шипами, треугольные рейки. Детали можно устанавливать на металлические опорные ножки или стальные профили.

Ограждения

Для классических ограждений изготавливают опорные столбики-тумбы, балясины и перила. Если в домашней мастерской есть токарный станок, элементы для перил можно смастерить самостоятельно.

Минимальные размеры опорных стоек 100х100 мм. Они воспринимают нагрузку от всего пролета ограждения. Балясины можно сделать плоскими, круглого или квадратного сечения, украсить объемным орнаментом. Высота вертикальных элементов — не менее 90 см. Их крепят к ступеням или подбалясенникам.

На широких лестницах ограждение устанавливают с двух сторон на балясины. Иногда поручни прикрепляют к стене. В этом случае вертикальные опоры не монтируют.

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

  1. Опорный блок под ступенькой закрепляется на тетиве.
  2. Железная скоба под ступенькой привинчивается к тетиве.
  3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
  4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

  1. Необходимо начать с подготовки чертежей лестницы.
  2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
  3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

  1. Опорный блок под ступенькой закрепляется на тетиве.
  2. Железная скоба под ступенькой привинчивается к тетиве.
  3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
  4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

  1. Необходимо начать с подготовки чертежей лестницы.
  2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
  3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Как вырезать косоур для лестницы своими руками?

Расчет лестницы на косоурах — вычисление размеров

Проведем расчет лестницы, крепящейся на косоурах без кобылок. Для этого нам необходимо знать следующие параметры:

  1. высота — расстояние от пола первого этажа до пола второго этажа;
  2. длина — расстояние от начала лестницы до проекции конца лестницы на пол;
  3. глубина проступи;
  4. высота подступенка.

Первые два параметра определяются замерами по месту установки.

Например, предположим, что высота лестницы у нас 2,5 м, а длина – 4 м. Глубина ступенек, в соответствии с требованиями безопасности и эргономики, должна находиться в пределах от 25 до 40 см. Выбираем 28 см. Разделив длину лестницы (4м) на глубину ступеньки (0,28 м) получаем, что количество ступенек равно 14.

Надо также помнить, что высота подступенка, удобная для ходьбы, находится в пределах от 12 до 22 см. Разделив высоту лестницы (2,5 м) на количество ступенек (14 штук) получаем, что размер подступенка составит 18 см. Это значение входит в указанные пределы.

Допустим, косоур является гипотенузой треугольника, катеты которого длина и высота лестницы. Теперь по теореме Пифагора вычисляем размер балки, необходимой для изготовления несущей. Получаем значение 4,7 метра.

Длина2 + высота2 = косоур2 , т.е 42 +2,52 = √22,09 = 4,7 т.о. длина косоура будет 4,7 м.

Так что же выбрать

Какая лестница лучше — на косоурах или тетивах? Однозначный ответ на этот вопрос вряд ли можно найти. Обе конструкции широко используют в строительстве. В чем разница между этими типами несущих балок, показана в следующей таблице:

Лестница на косоуре Лестница на тетиве
1 Балка имеет сложную зубчатую форму. Балка этого типа имеет ровные контуры
2 Балка находиться под ступенями. Ступени, своими торцами, входят в тело балки.
3 Для создания лестницы может быть использовано любое количество косоуров, от одного и более. Балки этой конструкции могут быть использованы только в паре.
4 Балясины закреплены непосредственно на ступенях. Балясины и другие вилы ограждений упираются непосредственно на балку.
5 Лестница с балками этого типа имеет меньшие размеры. Конструкция занимает больше места.
6 Конструкция с косоуром смотрится довольно просто. Лестница с такой балкой смотрится очень элегантно.

При одинаковой грузоподъемности можно назвать следующие кардинальные различия лестничных маршей, собранных на балках разного типа.

  1. Лестницы, собранные на косоуре, эффективнее использовать в помещениях с небольшой площадью. Дело в том, что минимальная ширина ступеньки колеблется в диапазоне от 0,8 до 1 метра. Ширина такой лестницы будет соответствовать ступени. Ширина же конструкции на тетиве будет шире на толщину двух несущих балок.
  2. За счет того, что лестница на косоуре может быть сооружена с применением одной балки, для ее строительства потребуется меньше материалов и, соответственно, трудозатрат. В то же время, изделие на тетиве может быть собрано только с двумя балками и требует больше временных затрат на изготовление пазов.

На основании этого можно сделать вывод, если речь идет о строительстве дома с небольшой площадью, то целесообразнее использовать балки типа косоур.

При сооружении деревянных лестниц основными видами несущих элементов выступают тетива или косоур. Оба варианта являют собой наклонную балку, выступающей основой для крепления деталей ступени. Несмотря на схожий функционал у данных элементов имеется ряд отличий, о которых мы поговорим далее.

Соединение верхней обвязки

Возводя каркасный дом своими руками, строитель наверняка встанет перед проблемой соединения пиломатериалов, так как длины стандартных изделий будет недостаточно. Та же самая проблема возникает и при устройстве верхней обвязки. Как правило, стандартной длины доски или бруса не хватает на всю длину стены. Поэтому их приходится «доращивать». Кроме того, обвязка стыкуется на углах и в местах примыкания к периметру внутренних стен. И там необходимо обеспечить прочное и надёжное соединение отдельных деталей обвязки в целую конструкцию.

Соединения досок или деревянных брусьев обычно выполняют различными способами.

  1. В стык. Это самый простой и доступный при строительстве своими руками способ крепления двух деревянных деталей под углом 90º. Используется для соединения верхней обвязки внешних стен и внутренних перегородок. Соединение выполняется в двух вариантах: стягивание гвоздями или саморезами через плоскость одной доски в торец другой, либо с помощью металлических уголков. Если первый вариант подходит только для одинарных досок, то второй может быть применён для сдвоенных/строенных досок, для бруса, а также комбинации доска + брус.
  2. 45º-тиградусный стык, называемый ещё «на ус» Собственно, сам стык производится под прямым углом, но своё название получил от того, что стыкуемые детали обрезаются под углом 45º и стягиваются саморезами. В результате получается достаточно прочное соединение, используемое в местах примыкания внутренних стен. Вариация такого стыка используется для удлинения досок или бруса. В этом случае срез производится под углом 20-30º к осевой линии деревянных изделий, но с противоположных сторон.
  3. Соединение «в пол-дерева». Традиционное соединение для строительства бревенчатых домов. На расстоянии, равном ширине соединяемых деталей, от их торцов делаются пропилы в половину толщины деталей. Лишняя часть скалывается, а доски или брусья стягиваются гвоздями или саморезами. Такое соединение используется как для удлинения деревянных деталей, так и для их соединения под углом 90º.
  4. Соединения шип-паз. Образуют самые сложные, но и самые прочные соединения. Вариантов много: гребёнка, косая гребёнка, ласточкин хвост и т. д. Но проблема в том, что изготавливать такие соединения своими руками, без соответствующего оборудования весьма затруднительно. Кроме того, все необходимые выпилы и подгонки занимают недопустимо много времени.

Конструкция лестницы на косоурах

Лестницы бывают:

  1. Винтовые. Довольно сложные конструкции, но отличаются компактностью, поэтому подходят для помещений, имеющих небольшую площадь. Проектировать такую лестницу нельзя самостоятельно, ведь можно не учесть важные моменты, и она получится не надежной. Кроме того, у такой конструкции присутствует низкая функциональность, ведь её нельзя будет использовать для подъема и спуска багажа.
  2. Маршевые. Используются чаще всего, ведь их довольно просто сделать самостоятельно. Такая конструкция привычна многим жильцам, и состоит из нескольких лестничных пролетов. Разделяются на несколько видов:
  • одномаршевые,
  • двухмаршевые,
  • прямые,
  • криволинейные,
  • примыкающие к стенке.

Конструкция лестницы на косоурах следующая:

  • Косоур. Опорный элемент, на который фиксируются ступени, проступи и подступенки.
  • Тетива. Разновидность опорной конструкции лестницы. Используется очень редко, так как не способна выдержать вес массивной конструкции.
  • Ступень. Состоит из проступи – горизонтальной части, по которой осуществляется ходьба людей, и подступенка – вертикальной части, созданной для укрепления ступеней.
  • Ограждения. Бывают различных видов – балясины, перила и поручни.

Чем отличается косоур от тетивы

По конструкции интерьерные лестницы для дома имеют множество вариантов отличающихся друг от друга не только конструктивно, но и внешне и относятся к абсолютно разным стилям в интерьере. Разберем самые распространенные типы лестниц; на косоурах и на тетивах.

Косоур — несущая опора лестницы с выпиленными сверху гребёнками к которым и крепятся ступени как с подступенниками так и без них. Если смотреть сбоку — виден торец ступени, зачастую он свисает от 5 до 10 сантиметров. В нашем случае косоур — деревянный толщиной не менее 4 сантиметров и шириной 30 см. Косоур устанавливается как по бокам, с различным смещением, так и по центру. Необходимость в центральном косоуре обуславливается либо большой шириной марша (длина ступени более 120 см), либо конструктивной особенностью когда несущей опорой является всего один косоур.

Балясины (ограждения лестницы) в случае с косоуром — ставятся на ступень, как правило в том месте где свисает торец, крепление балясины осуществляется снизу закрывается декоративной заглушкой так же из дерева. Балясины ставятся по одной на ступень или по две, но можно и чередовать одна/две сохраняя одинаковое расстояние между ними. Гребенки выпиленные на косоуре — задают все основные параметры лестницы, а это ширина проступи, высота шага и собственно — угол подъема.

Лестница на косоуре

Изготавливают косоур как правило двумя способами:1. Делается заготовка для косоура с соответствующей толщиной и шириной соответствующей самой узкой части косоура. Треугольники изготавливаются отдельно и имеют параметры согласные ширине проступи и высоте подъема. Далее при помощи шкантов, специального клея и струбцин — соединяют в одну гребёнку и получается косоур. Такая технология сборки хоть и не экономит время, но позволяет сэкономить материал.2. Заготовка изготавливается в размер габаритов всего косоура, на которой размечается весь косоур, выпиливается с запасом и доводится фрезеровкой до качественной и четкой по размеру поверхности. Данная технология имеет преимущество в скорости изготовления. Лестница на косоуре имеет более легкий вид и востребована в небольшом пространстве отведенном для лестницы.

Тетива- несущая опора лестницы с профрезерованными пазами с внутренней стороны. Пазы делаются как для ступеней так и для подступенников — те и другие вставляются в пазы и соответственно — торец ступени остается невидимым. Тетива по размерам для заготовки соответствует косоуру — ширина 30 сантиметров, а толщина не менее 4 см. Как правило балясины превосходят толщину тетивы (не всегда), поэтому на тетиву ставят подбалясник — доску нужную по ширине и уже на неё ставятся балясины, которые в случае с тетивой — распределить можно с любым промежутком. Существует так же способ крепления балясин с видимого боку тетивы, за счет чего хоть и увеличивается длинна самих балясин — зато и увеличивается ширина полезного пространства для прохода по лестнице.

Лестницы на тетивах

Принцип изготовления тетивы схож с косоуром, но в этом случае не выпиливаются гребенки, а выбираются (фрезеруются) пазы, которые своей шириной и размерами задают основные параметры лестницы; высоту шага, ширину проступи и угол подъема.Классический вариант лестницы — это лестница на тетиве. Лестницы на тетиве, как правило делают закрытого типа, с подступенниками — именно с ними она смотрится богато, особенно когда она находится в помещении с большим пространством.

Похожие новости

Современные деревянные лестницы на заказ из массива ценных пород! Сегодня цена ниже чем вчера! Хотели сосну, а купите березу! Или, вместо березы мы предложим

Тип лестницы на 2-ой этаж

Конструкция лестницы напрямую влияет на ее внешний вид. Поможем определиться с выбором лестницы для подъема на второй этаж

Красивая лестница для вашего дома

Хотите заказать деревянную лестницу для дома на самых выгодных условиях в Барнауле? Изготовим и установим красивую интерьерную лестницу на второй этаж без

Изготовление интерьерной лестницы

Для изготовления интерьерной лестницы на второй этаж важно правильно подобрать материал и сформировать ее стиль, в соответствии с дизайном помещения

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте

Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Особенности японского столярного соединения

Небывалых высот столярного искусства достигли японские мастера. Используя традиционные техники, комбинируя различные типы соединений, они создают точные и надежные стыки без применения гвоздей и прочего крепежа. Стыковка различных деревянных деталей выполняется исключительно благодаря силе трения.

В основе надежности данных соединений лежит точный срез. Идеально подогнанные линии замков на обеих сопрягаемых деталях позволяют создать соединение с безукоризненной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения владеть инструментом, но при желании всему этому можно научиться.

Изготовление ступеней: доска – фанера

Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?

Выбор между доской и фанерой не значителен, отличительной характеристикой являются:

  1. Последующая отделка.
  2. Прочностные качества.

В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

Ступени из фанеры

Ступени из древесины

В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

Ступени на бетонном косоуре

При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.

Деревянные ступени на бетонном косоуре

Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.

https://youtube.com/watch?v=xgk4VKtdGVM

Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!

Виды косоуров

Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:

  • Металлические;

    Лестница на металлических косоурах

  • Деревянные;

    Лестница на деревянном косоуре

  • Железобетонные.

    Лестница на железобетонном косоуре

Остальные типы косоуров используются в лестничных конструкциях достаточно редко.

Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:

  1. Ступени укладывается поверх косоура;

    Монтаж ступеней на косоуры

  2. Для ступени, на косоуре выполняют специальную подложку (для большей горизонтальности).

    Варианты крепления ступеней на косоуры

Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.

Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.

Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.

Ступени на бетонном косоуре

Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.

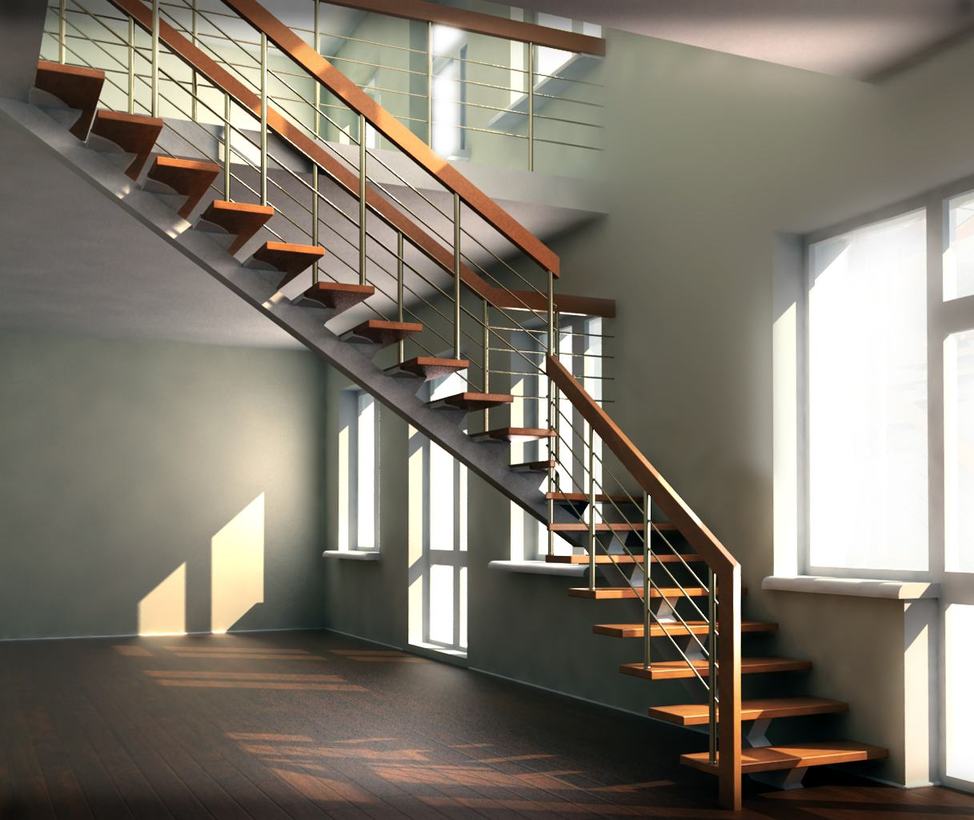

Ступени на железном косоуре

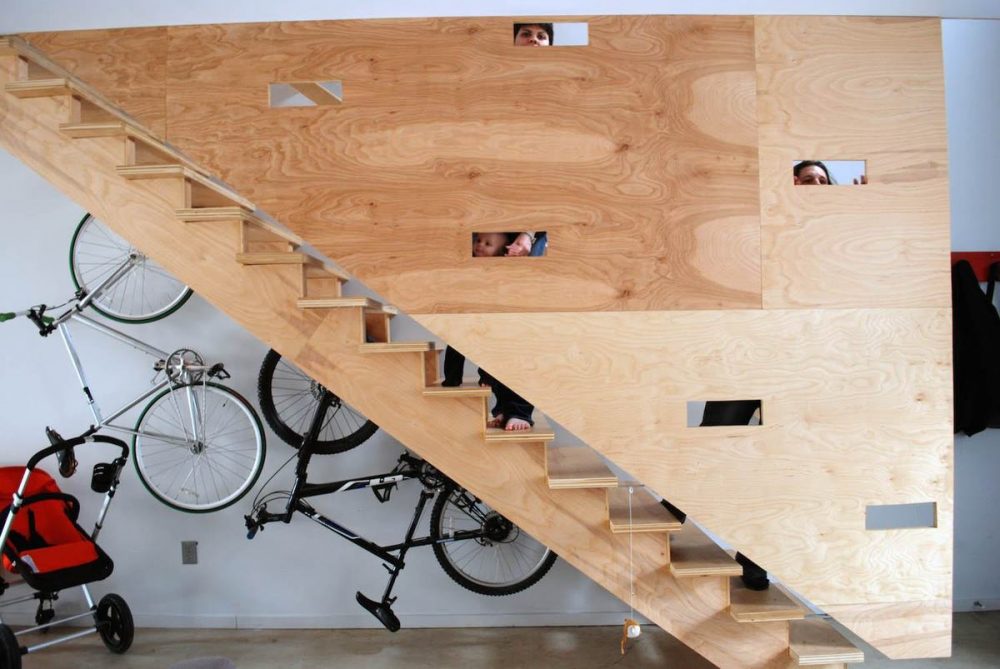

Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.

Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.

Приобретать косоур рекомендуют исключительно совместно с лестничной конструкцией, так как они должны быть совместно рассчитаны по прочности и максимальным нагрузкам.

Комплект сборной лестницы на косоуре

Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
