Лестница на второй этаж своими руками из дерева с поворотом на 90: создание качественной конструкции

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Изготовление бетонной лестницы

Изготовление хорошей винтовой лестницы становится особенно сложной задачей, если принимается решение выполнить ее из бетона. Здесь наиболее важны точный расчет и составление проекта. Лестница, созданная своими руками, чаще всего относится к гладкошовному типу.

Поэтапный порядок действий:

  1. Рассчитать размеры опорного столба, ступеней и перил. Расчеты несложные, как это сделать – написано выше в тексте.
  2. Составить план-проект и нарисовать чертеж на основе полученных результатов расчетов. Не забыть учесть и то, что под конструкцией должен находиться бетонный мини-фундамент, а не просто черновой пол.
  3. Установить опалубку для заливки бетона. Этот этап можно назвать самым трудоемким. Опалубку изготавливают как для фундамента лестницы, так и для всех ее ступеней из досок, фанеры, бруса (последний используется для подпорок). Части опалубки соединяют при помощи саморезов. Конструкция должна быть прочной и не шататься, чтобы успешно сдерживать нагрузку застывающего бетона.
  4. Проармировать места заливки бетона. Здесь лучше всего подойдет арматура с толщиной прута 12 мм, а промежутки между прутьями не должны превышать 20 см. Связывают арматуру проволокой.
  5. Залить фундамент и дождаться полного застывания.
  6. Залить ступеньки. Лучше делать за 1 раз по 2 или 3 ступеньки, потом – ждать застывания и продолжать. Стоит также «провибрировать» все ступеньки арматурными прутьями, удаляя изнутри бетона воздух.
  7. Дождаться, пока всё полностью высохнет.
  8. Убрать опалубку.

После этого останется провести отделочные работы. Они могут включать шлифовку бетона, покрытие его плиткой или другим декоративным материалом на усмотрение владельца.

Важные условия для создания хорошей бетонной лестницы:

  • угол наклона должен быть в пределах от 30° до 45°;
  • ширина горизонтальной площадки каждой ступеньки – от 24 до 30 см (должна быть одинаковая у всех ступеней);
  • высота подступенка – от 15 до 20 см;
  • лучше, чтобы в одном пролете было нечетное количество ступеней;
  • оптимальная высота перил – 1 м.

Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не бойтесь комбинировать. У вас есть возможность проявить фантазию и взять для изготовления:

  • дерево;
  • металл;
  • стекло, бетон и камень.


Схема винтовой лестницы из дерева

Часто для внутренних лестниц используется одно только дерево. Неудивительно, благодаря податливости материала, благодарно откликающегося на любой вид обработки, будь то резьба, окраска, морение, винтовые деревянные лестницы гармонично вписываются в атмосферу загородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где используется много природных материалов, лестница с деревянными ступенями и балюстрадой необходимая деталь интерьера.

Металлическую лесенку с ажурными литыми ступеньками сейчас встретишь лишь в музеях и старинных особняках. Без изящных украшений, лаконичную можно увидеть в подсобных помещениях, на аварийных выходах и суровых «заводских» интерьерах.

В большинстве современных домов предпочитают сочетание металла и дерева или металла и стекла. Лестница винтовая металлическая с деревянными ступеньками — самый распространенный вариант.

Её можно увидеть в продуманных интерьерах лофт и эко, минималистичных и строгих.

Винтажные, стилизованные под модерн, в классическом доме. И в простых коттеджах, без чёткой привязанности хозяев к какому-либо направлению в обустройстве своего пространства.

Стекло без других материалов используется крайне редко. Все равно ступени, так или иначе, закрепляются на металлических струнах или направляющих. Да и не всякий домохозяин будет рад такому сооружению.

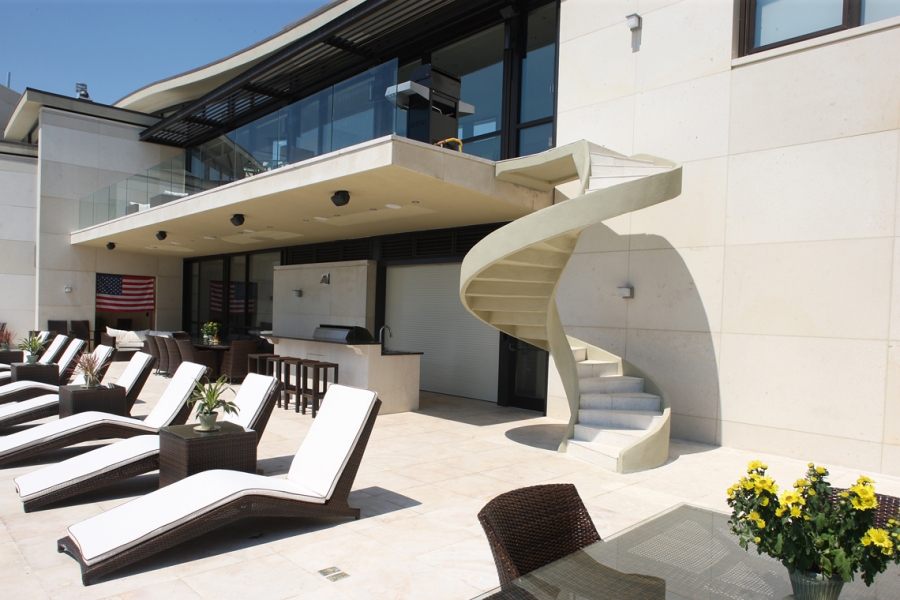

Бетонные и каменные лесенки — спирали не так уж и редки

Поэтому такие лестницы удел ультрасовременных построек.

Бетонные и каменные лесенки — спирали не так уж и редки. Чаще всего неэстетичная поверхность закрывается тем же деревом и паркетом.

В настоящее время такие лестницы устанавливаются только в помещениях, где высокие потолки и много свободного пространства. Зато служит гораздо дольше, чем лестницы из дерева.

Нередка в частных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой простую и знакомую лесенку, а другая закручивается по спирали.

Так как же построить своими руками у себя дома такой привлекающий взгляд и полезный предмет как винтовая лестница?

Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

  • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
  • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
  • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

  • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
  • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
  • не стоит увеличивать угол подъема лестницы выше 45 градусов;
  • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
  • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

  • трубу несущей стойки обрезают по размеру высоты помещения;
  • трубу большего диаметра такого же размера;
  • металлический стержень для изготовления больцевых креплений;
  • уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Расчет основных параметров лестницы

Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.

Далее все линейные размеры – в см.

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома  рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

  • Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
  • Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

  • Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
  • Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

https://youtube.com/watch?v=ofZ1whwg_s4

Идеально вписывается в современные интерьерыВоздушная конструкция, тем не менее, надежнаИнтересные эффекты создают сами больцыПоворотные модели тоже могут быть на больцахВ сочетании со стеклом вид необычныйКовка всегда привлекает вниманиеНагрузка в основном переносится на межэтажное перекрытиеБольцевые лестницы — имеют самый «воздушный» вид

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.


Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

С консольным защемлением ступеней на несущем элементе.

С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Расчет параметров винтовой лестницы

Процесс производства, составляющих частей изделия, как правило, начинается с расчетов. Точность их проведения, как показывает практика, прямо пропорциональна, уровню безопасности, лестничного сооружения, в целом.

Для того, чтобы разобраться и понять, как правильно выполняются расчеты, возьмем для примера, конкретные среднестатистические параметры. Допустим, что ширина лестничного прохода, составляет 90 см. Как показывает практика, размеры ширины прохода, в основном, варьируются от 70 до 100 см. Высота конструкции – 270 см, а диаметр опоры – 30 см.

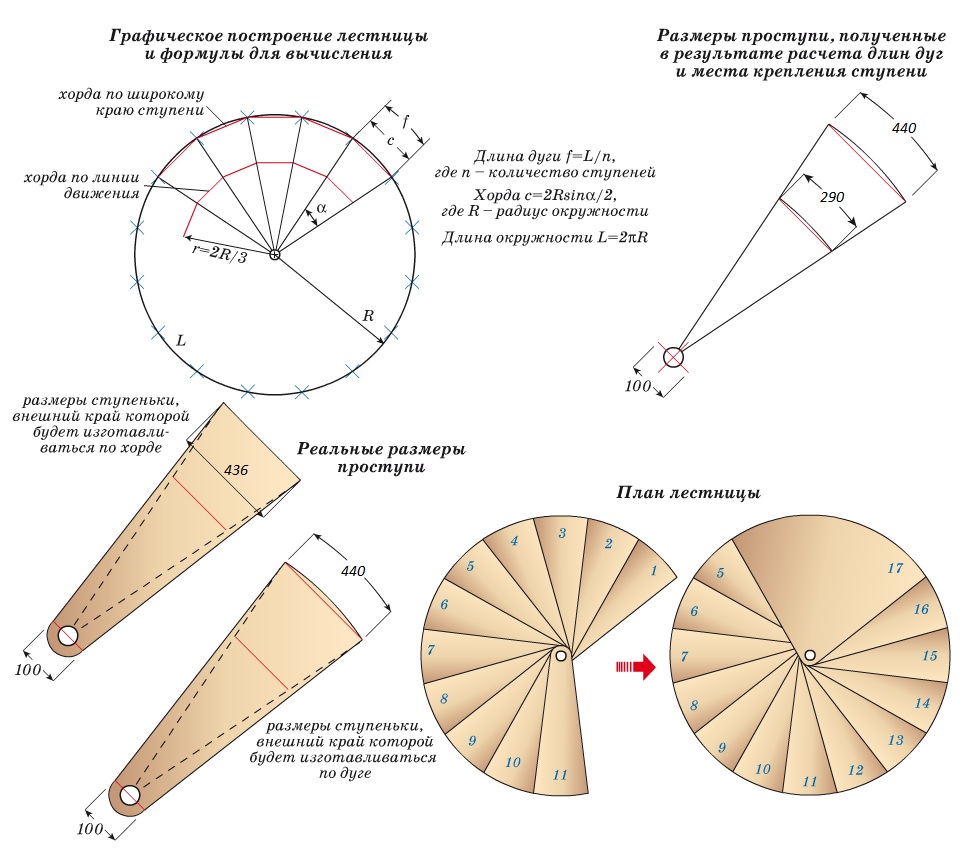

Как производятся расчеты винтовой лестницы

Теперь, произведем самостоятельно, расчеты винтовой лестницы, по следующей схеме:

  1. Определим диаметр винтовой лестницы, то-беж, вид сверху в проекции. Для этих целей, ширину лестничного прохода увеличим в два раза и прибавим, к полученной цифре, диаметр центральной стойки: (90×2)+30=210 см.
  2. Далее, делаем рисунок будущей, лестничной конструкции. Правильно сделанный чертеж, винтовой лестницы из дерева – гарантия приемлемого результата.
  3. Для этого, на ватманом листе, чертим окружность, диаметр которой, получили ранее: 210 см. Для большего удобства, рекомендуем применить масштаб 1:10. То-беж, на чертеже, диаметр окружности будет 21 см.
  4. Чтобы на рисунке, отобразить траекторию перемещения, по лестничному сооружению, внутри чертим еще одну окружность. Радиус окружности, как правило, равняется сумме радиуса опоры и лестничной ширины, деленной на 2: (90+15)/2=52.5 см.
  5. Теперь, рассчитаем оптимальное число ступеней, в каждом витке. Для этого, необходимо определить среднюю ширину ступени. В основном, обычная ширина этой части конструкции, составляет, у внешнего ограждения, 40–45 см, то для расчета траектории перемещения человека, берем среднюю, 25 см.
  6. Для определения точного количества, восходящих ступеней, нужно разделить длину окружности, которая отражает траекторию движения, на среднюю ширину ступеньки: (2×3,14×52,5)/25=13,18. Округляем и получаем, 13 штук.
  7. Определяем оптимальную высоту ступеней. Для этого, делим первую окружность на 15 частей, одинакового размера. При этом, следует обязательно учесть, что расстояние промеж первой и последней ступни, в среднем, равняется росту высокого человека,  около 1,9 м. Далее, к этому размеру, добавляем сверху 10 см резерва и толщину ступени 3 см: 190+10+3=203 см.
  8. Теперь, определим высоту, каждой ступени. Чтобы это сделать, нужно высоту витка, разделить на количество ступеней: 203/13=15,61.
  9. Для определения общего количества ступенек, в лестничной конструкции, нужно всю высоту лестницы, разделить на высоту ступени: 270/15=18.
  10. Исходя из полученных расчетов, можно точно рассчитать, общее количество оборотов, которое совершает лестничное сооружение, за весь подъем: 18/13=1,38.

Важные нюансы при расчетах и монтаже

Даже, самые мизерные погрешности, допущенные при расчетах, производстве или монтаже, могут сильно уменьшить безопасность лестницы, которая предполагается при подъеме и спуске. Поэтому, в процессе строительной работы, не следует пренебрегать основными нормами и правилами, а также советам, настоящих профессионалов.

1. Середина ступени – место, куда обычно ступает нога, при подъеме и спуске:

  • Для безопасного шага, ширина ее должна быть, минимум 20 см;
  • диаметр опоры, должен равен быть, минимум 5 см.

2. Винтовая лестница и подступенки, как показывает практика, не лучшее сочетание. Они, как правило, очень мешают хорошо, полностью ставить стопу. Это может спровоцировать соскальзывание ноги и получение различных травм.

3. В одном лестничном витке должно быть минимум 11 ступеней. Высота витка, в основном, определяется исходя из роста, самого высокого члена семьи, плюс запас до 20 см. Если проигнорировать эту рекомендацию, то при подъеме или спуске, чтобы не получить травму головы, в определенных местах, придется немного пригибаться.

Особенности винтовой лестницы

Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.

В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.

Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.

Основным конструктивным элементом винтовой лестницы является центральная ось
