Отмостка свайно-винтового фундамента
Вы построили деревянный дом на высоком свайно-винтовом фундаменте. (Как это следует делать – здесь). Возникает естественный вопрос: нужна ли отмостка для свайно-винтового фундамента? Ведь свая защищена цинковым и лакокрасочным покрытием достаточно хорошо. Ответ тот же, что и ранее – нужна.
Как она делается, видно из рисунка.
Начинают также с дренажной канавки, в которую укладывают дренажную трубу или водоотводные открытые блоки. Потом удаляют плодородный грунт до самых труб винтовых свай, засыпают и трамбуют песчаную подушку в толще которой должен быть уложена полоса рулонной гидроизоляции внутренний край которой поднимается и закрепляется на трубах. На песчаную подушку укладывается бетонный или плиточный слой.
Что такое отмостка здания и для каких фундаментов нужна
Отмостка – это защитный широкий бордюр вокруг строения, который опоясывает весь периметр, исключая крыльцо. Выполняет укрепляющую функцию по отношению к фундаменту дома, защищает от осадков, промерзания, а в некоторых случаях выполняет ещё и роль дополнительного, сдерживающего каркаса основания дома.
При возведении отмостки обычно параллельно продумывают и систему ливнёвки, включая в конструкцию отмостки сливные элементы дренажа
Отмостка используется практически во всех типах строений, особенно эффективно «пояс» проявляет себя как армирующий элемент для фундаментов, возведенных на неустойчивых, пучнистых грунтах: с близким залеганиям грунтовых вод, жилищ со сложным периметром, домов, где цокольные этажи используются для проживания (здесь отмостка выполняет больше теплоизоляционную функцию).
Отмостка выполняет и декоративную функцию, может быть использована в качестве дополнительных дорожек или стать частью облагороженной зоны заднего двора или фасада здания
Рекомендации специалистов
- Чтобы отмостка в первый же год не пострадала от сорняков, обработайте выкопанную под нее траншею гербицидом;
- При обустройстве отмостки на пучинистой почве лучше сформировать подстилающий слой из кварцевого песка и глины;
- Чтобы предотвратить разрыв бетона в холодную погоду, используйте армирующую сетку с сечением прутьев от 5 мм.
Отмостка – стратегически важный элемент здания, от качества устройства которого зависит, просядет со временем фундамент или нет. Если вы не хотите, что в технические этажи, погреба и фундамент проникала влага извне, непременно обустройте по периметру дома бетонную отмостку.
https://youtube.com/watch?v=mI-qdnye94E
Требования к отмостке сп. Требования к обязательному выполнению отмостки по периметру зданий
Имеется ли в каких-либо нормах требование об обязательном выполнении отмостки?
При каких условиях допускается не выполнять отмостку?
Ответ
ООО «Нанософт разработка»
Обязательных требований к выполнению отмостки нет, если отмостка не предусмотрена в «Рабочей Документации» или «Проекте». Однако, имеется ряд пособий для старых нормативных документов, которые обязывают при разных обстоятельствах выполнять отмостку для зданий и сооружений.
Пособие к СНиП 2.02.01-83 «Пособие по проектированию оснований зданий и сооружений»:
«3.182. Вокруг каждого здания должны быть устроены водонепроницаемые отмостки. Для зданий и сооружений, возводимых на площадках с грунтовыми условиями II типа по просадочности, ширина отмостки должна быть не менее 2 м и перекрывать пазухи.
На площадках с грунтовыми условиями I типа по просадочности, а также при полном устранении просадочных свойств грунтов или их прорезке на площадках с грунтовыми условиями II типа ширина отмосток принимается 1,5 м.
Отмостки по периметру зданий должны иметь подготовку из местного уплотненного грунта толщиной не менее 0,15 м. Отмостки следует устраивать с уклоном в поперечном направлении не менее 0,03. Отметка бровки отмостки должна превышать планировочную не менее чем на 0,05 м.
Вода, попадающая на отмостку, должна поступать беспрепятственно в ливнесточную сеть или лотки.
3.191. Поливочные краны водопровода для поливки территории вокруг здания располагаются в .наружных стенах здания на высоте 35-60 см от уровня планировки. Для предохранения от попадания под фундамент здания воды, просачивающейся через кран, под поливочными кранами устраивается водонепроницаемый желоб шириной 20-25 см, обеспечивающий отвод воды от здания через отмостку в ливнесточную сеть.
4.30. Водозащитные мероприятия служат для предотвращения локального замачивания грунтов основания атмосферными или производственными водами. С этой целью предусматривается планировка территории, обеспечивающая надежный сток атмосферных вод в открытую или закрытую ливнесточную канализацию. Отвод вод с кровли здания должен быть организованным. Необходимо предусматривать отмостки такой ширины, чтобы они перекрывали не менее чем на 0,4 м пазухи засыпанных котлованов. Отмостки должны иметь уклон не менее 3°. Вода с отмостки отводится в специальные кюветы и далее в ливнесточную сеть. Вводы и выпуски водонесущих трубопроводов (канализация, водопровод и т.д.) выполняются в виде железобетонных лотков, соединяемых со смотровыми и контрольными колодцами. Внутри зданий стояки соединяются с водоводами в специальных приямках. Внутренние трубопроводы должны быть доступны для осмотра. В сооружениях, несущих воду (градирни, отстойники и т.д.), целесообразно предусматривать пластовый дренаж с выпуском воды из него в ливневую канализацию».
СП 82.13330.2016 «Благоустройство территорий»:
«6.26 Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1 % и не более 10 %.
В местах, недоступных для работы механизмов, основание под отмостки допускается уплотнять вручную до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала.
Искривления по горизонтали и вертикали наружной кромки отмосток в пределах прямолинейных участков не должны быть более 10 мм. Бетон отмосток по морозостойкости должен соответствовать требованиям, предъявляемым к дорожному бетону».
Нормативные требования
На сегодняшний день нет отдельного стандарта или свода норм и правил, описывающих алгоритм установки отмостки. Но есть нормативные документы, в которых описаны некоторые важные моменты, связанные с отмосткой, в том числе и ее размеры. Согласно этому этим документам, величина отмостки не зависит от используемого материала, на ее значение влияет тип почвы и вылет карниза крыши. Если дом построен на сыпучих песчаных грунтах, то ширина отмостки вокруг дома должна быть, как минимум, 0,7 м, если на глинистых и суглинках – от 1 метра. Размер отмостки должен быть больше величины вылета карниза крыши на 20-30 см, либо 10 см при песчаном грунте. Это нужно для того, чтобы не допустить стекание атмосферных осадков с крыши на открытый грунт. Если почва, на которой идет строительство, является просадочной (лессы, лессовидные супеси), отмостку делают более широкой. Чем больше величина просадки, тем шире должна быть отмостка:
- I тип просадочного грунта (величина просадки меньше 5 см) – ширина более 1,5 м;
- II тип (просадка больше 5 см) – более 2 м.
Отмостка всегда должна быть выше уровня участка. Уклон конструкции должен быть направлен от здания, а его величина не должна превышать 10% и быть ниже 1%
Важно! Чрезмерно большой уклон будет способствовать быстрому разрушению покрытия, а также усложнит передвижение
Угол наклона — что это такое?
Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.
Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.
При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.
Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.
Для чего он нужен?
Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.
Можно ли обойтись без него?
Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.
В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.
Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:
- подтопление цоколей и техподполий;
- появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
- повреждение внешней и внутренней отделки помещений;
- разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.
Сколько составляет?
Уклон конструкции устанавливают в зависимости от принятого стройматериала:
- Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
- При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.
Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.
Строительство отмостки
Качественно выполненная отмостка винтового фундамента – половина отличного результата, а потому в процессе монтажа отмостки необходимо как можно более тщательно вникать во все нюансы процесса. Начинается работа по созданию такой конструкции, как отмостка основания, с разметки участка. Это упростит выдерживание нужной ширины по периметру всей ленты. После этого наступает черед земляных работ. На данном этапе выкапывается траншея подходящей ширины и глубины.
Дальнейший шаг в процессе устройства отмостки основания заключается в формировании подушки – сначала из глины, а потом из песка. Потом засыпают небольшой слой щебня средней фракции, поверх которого кладется арматурная сетка. Когда все перечисленные работы будут завершены, можно заливать конструкцию бетоном и разравнивать ее. Примерно таким образом выглядит монтаж самой элементарной отмостки, выполненной из бетонного раствора.
Для получения максимального результата недостаточно просто построить отмостку свайного фундамента. Ее еще необходимо утеплить. Для этого используется горизонтальная методика утепления. Первым делом укладывается гидроизоляционный слой. Используемые панели теплоизоляции должны отличаться высокой прочность. Иначе они могут быть потом повреждены из-за тяжести стяжки бетонного раствора.
К облицовке отмостке свайного фундамента приступать можно только после того, как бетон полностью затвердеет. Облицовка отмостки не имеет никакого отношения к ее техническим характеристикам, выполняет исключительно эстетическую функцию и выполняется по желанию.
Отмостка из камня, брусчатки и плитки
Эти виды конструкций выполняются на любых грунтах. И при этом вид у дома становится ухоженный, так как камень, брусчатка или плитка опоясывают его периметр, играет роль оригинальной дорожки.
Для устройства таких типов отмостки имеется определенная схема проводимых работ:
- удаление слоя грунта на должную глубину (обычно от 60 см);
- укладка подушки из песка с утрамбовкой в мокром виде (слой до 20 см);
- создание замка из глины для отвода влаги;
- гидроизоляция рулонными материалами или пленкой;
- вторичная подушка из мелкого щебня (слоем не меньше 20 см);
- армирование конструкции сеткой металлической;
- засыпка песком с утрамбовкой (толщина слоя от 25 см);
- укладка материалов отделки;
- финишная отделка (устраняются швы между элементами).
Перед тем, как укладывать материал на внешнюю часть подготовленной отмостки следует подобрать материалы.
Камень тоже необходимо подбирать по определенным параметрам. Он должен быть одинаковым и примерно одной формы, без больших различий. Тогда легче заделывать швы между ними.
Брусчатка не должна иметь изъянов в виде трещин или отколов. Это поможет плотнее уложить ее на песок.
Плитка и камень укладываются по одной технологии:
- Под каждые 3-4 элемента на песок наносится раствор бетона.
- Укладываются камень или плитка и плотно прижимаются в раствор.
- После высыхания конструкции заделываются швы.
- Обрабатывается компенсационный шов между стеной фундамента и отмосткой.
Стоит помнить, что ширина таких отмосток определяется так же, как и для всех остальных видов. Она должна быть больше размеров кровли на 20 см. Если будет недостаточно ширины у отмостки, защиты от влаги фундамент не получит.
Метки: вокруг, отмостка, уклон
« Предыдущая запись
Функции отмостки
Данное водонепроницаемое покрытие выполняет ряд функций, которые важны для строительных объектов:
- защитная. Наружное изделие защищает фундамент от внешних воздействий, которые могут привести к его повреждению, частичному или полному разрушению. Правильно сделанная отмостка выполняет функцию отвода влаги, что позволяет избежать образования микротрещин на поверхности фундамента;
- декоративная. Обычно на данном покрытии выкладывается тротуарная плитка, которая повышает эстетику строения. Без нее сооружение выглядит недооформленным и незаконченным;
- теплоизоляционная. Отмостку нужно обязательно утеплить специальными материалами. В таком случае покрытие защитит фундамент от замерзания и дальнейшего растрескивания.
Площадь
Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.
В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.
Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.
Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.
Как ее посчитать?
Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.
Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:
- периметр дома , 40 м;
- количество внешних углов , 4 шт.;
- ширина S, 1 м.
Слои пирога:
- Брусчатка, 100 мм.
- Гидроизоляция, 10 мм.
- Бетон, 100 мм.
- Утеплитель, 10 мм.
- Гравий/щебень, 300 мм.
- Песок, 200 мм.
- Общая ширина, 720 мм.
Результаты расчета:
- Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1.004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
- Объем: 44* 0.72=31.8 м3.
- Геотекстиль: 44,176 м2.
- Арматурная сетка: 44,176 м2.
- Гидроизоляция: 72.4 м2.
- Брусчатка: 44,176 м2.
- Бетон: 4.4176 м3.
- Утеплитель: 2.2 м3.
- Гравий: 13.25 м3.
- Песок: 8.831 м3.
- Длина опалубки: 48 м.
- Площадь опалубки: 34.08 м2.
Как сделать самую простую отмостку фундамента
Считается, что проще всего сделать отмостку из бетона шириной 60 см по периметру всего дома. Чтобы работа принесла желаемый результат, а срок эксплуатации отмостки был максимально возможным, стоит знать некоторые правила выполнения поставленной задачи:
- Внимательно рассчитывайте ширину отмостки – она не должна быть вровень с карнизом крыши, но и меньше этого выступа нельзя ее делать. Общая формула расчета оптимальной ширины отмостки – карниз/выступ крыши+20 см.
- Вся конструкция бетонной отмостки должна быть монолитной, то есть идти непрерывно по периметру дома – это обеспечит защиту цокольного этажа/подпола от проникновения влаги.
- Обязательно при строительстве отмостки нужно предусмотреть оборудование уклона – это послужит отводом воды от строения.
Вообще, рассматриваемая конструкция состоит из двух слоев. Первый – это так называемый подстилающий слой, который состоит из глины, песка или щебня. Задача подстилающего слоя – создание плотного и абсолютно ровного основания для основного покрытия. А второй слой – это и есть покрытие, которое выполняет задачу водонепроницаемости и устойчивости к негативному воздействию воды. Подстилающий слой обычно делается в 20 мм, покрытие – 10 см.
Ну и теперь основной вопрос – пошаговая инструкция строительства отмостки фундамента из бетона:
- Под будущую отмостку нужно провести разметку. Чтобы это сделать было проще и точнее, придется забраться на крышу и отвесом обозначить спроектрованные точки выступающего карниза (к этому моменты с крыши уже нужно спутиться). Далее к этим точкам на земле добавляем 20 см и получаем ширину отмостки.
- По всему периметру дома снимаем грунт. Многие это делают еще на этапе строительства собственно здания, но даже если решено делать отмостку к уже вполне жилому дому, то нужно просто проделать процесс заново. Глубина съема грунта конкретно для бетонной отмостки должна соответствовать 20-25 см.
Обратите внимание: многие специалисты рекомендует после снятия грунта обработать специальными химическими растворами все видимые корни деревьев и кустарников. Следовать ли их рекомендации – дело сугубо добровольное, но применив химрастворы вполне реально обеспечить защиту отмостки фундамента от разрушения

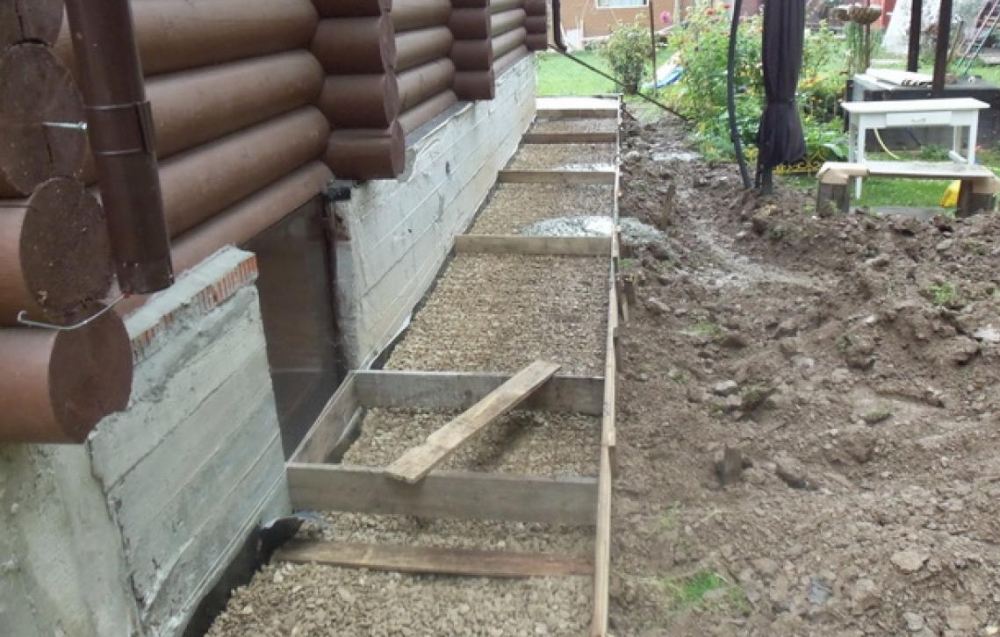

- Устанавливается опалубка из досок толщиной 20 мм. Ее выставляют по наружному краю будущей отмостки, обязательно понадобится закрепить ее – это делается с помощью деревянных (или металлических) кольев.
- На чистый грунт укладываем слой песка в 10 см и тщательно его утрамбовываем. Чтобы получить действительно плотное основание можно смочить слой песка водой. Но именно смочить, а не пролить – в таком случае песок благополучно утрамбуется в грунт, и принцип обустройства подстилающего слоя будет нарушен.
- Следующий слой – щебень, который может быть мелкой или средней фракции. Толщина слоя – 5-7 см, он также утрамбовывается.
- Теперь пришел черед укладки армирующей конструкции. Некоторые умельцы изготавливают ее сами, используя для этого металлические прутья и проволоку, соединяя решетку шагом в 100 мм. Не стоит тратить время и силы на эту работу – уже готовая армирующая сетка с шагом в 100 мм продается в торговых точках и имеет вполне адекватную стоимость.
Обратите внимание: следующим шагом должно стать обустройство компенсационного шва который предотвратит саму отмостку и цоколь дома от разрушения во время «посадки» дома. Шириной компенсационный шов должен быть 100-150 мм, он заполняется либо смесью песка и мелкофракционного щебня, либо двумя слоями рубероида
Перед тем как начинать заливку бетонного раствора, подготовьте рейки из дерева, которые нужно предварительно обработать любым защитным раствором (например, битумной мастикой). Эти рейки нужно устанавливать на ребро через каждые полтора-два метра по мере заливания отмостки бетоном. Располагаются деревянные рейки поперек, выставляются под нужным уклоном и называются деформационным швом. Учтите, что заливая их бетоном, нельзя допускать даже минимальной видимости древесины над отмосткой.
Осталось лишь залить бетонный раствор, разровнять его и накрыть любой тканью, которую нужно будет хотя бы раз в сутки смачивать небольшим количеством воды. Такой «компресс» предотвратит растрескивание поверхности бетонной отмостки в период застывания основного раствора. Если работы по строительству бетонной отмостки проводятся в период дождей, то накрывать ее чем-то не нужно – как раз природная влага и сделает всю работу.
Сроки высыхания бетонной отмостки – 7-10 дней, после чего можно снять опалубку и подмести полученную бетонную поверхность.
Важность правильного расчета
В том случае, если будут сделаны ошибочные расчеты слоев отмостки, она может быть узкой, абсолютно бесполезной и неспособной защитить фундамент.При нарушении технологии заливки, в скором времени поверхность покроется трещинами и будет пропускать атмосферную воду к фундаменту дома.
Также несоблюдение уклона конструкции от стены приведет к образованию луж у основания объекта. Отсутствие утеплительного слоя при отрицательных температурах приведет к вспучиванию грунта, разрушающего фундамент.
Кроме строгого выполнения технологической карты производства бетонной отмостки и соблюдения СНИП по минимальным размерам слоев, требуется особый уход за бетонным покрытием в течении 7-8 дней после укладки в опалубку. Для того чтобы поверхность при высыхании не трескалась, нужно постоянно ее смачивать.
Много важной и полезной информации о возведении бетонных отмосток найдете в этом разделе

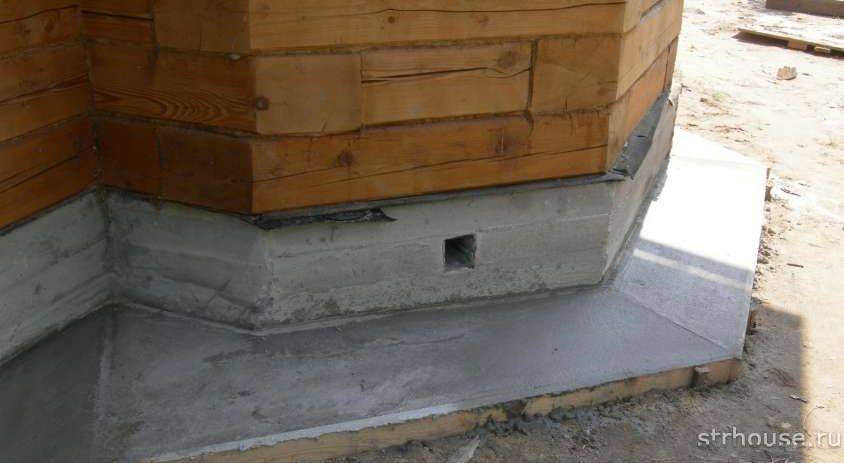

Отмостка из бетона
Бетонная отмостка устроена сложнее, чем гравийное или щебеночное основание, но она наиболее долговечна и лучше выполняет свои функции. Бетонное основание полностью отводит всю воду от цокольной части фундамента, но имеет недостаток лишь в том, что при сильных механических воздействиях бетон может выкрашиваться и истираться.
Ниже описан порядок действий при заливке отмостки из бетона:
- Очистить вокруг цоколя полосу 0,7-1 метр шириной. Рекомендуется предварительно выполнить разметку колышками и маркировочным шнуром.
- Снять дернину и около 25 см грунта. Поверхность утрамбовать.
- Иногда канаву проливают гербицидами, чтобы поднимающаяся растительность не разрушала бетон. В любом случае следует выкорчевать корни.
- Установить по внешнему краю канавы опалубку из доски.
-
С шагом около 3 метров установить внутрь поперек опалубки рейки, обмазанные битумом. Получатся компенсационные швы в отмостке, которые будут предохранять бетонную ленту от растрескивания.
- Уложить на дно экструдированный пенополистирол для утепления отмостки или насыпать песчано-гравийную подушку толщиной 10 см. Песок для уплотнения проливают водой, подушку трамбуют.
- Произвести армирование отмостки. Для этого нужно уложить на дно арматурную сетку с ячейкой 8 см минимум. Толщина прутьев 6-10 мм. Если цоколь нуждается в усилении, в его стенке выбирают штробы и помещают туда прутки, чтобы армирование связывало старую конструкцию с новой.
- Приготовить смесь из цемента М200 (минимум, лучше М500), щебня и песка в соотношении 1 (цемент):4:4. Развести водой до густой консистенции.
- Залить на две трети опалубки по высоте, предпочтительно несколькими слоями. Предыдущий слой разравнивают правилом или рейкой, протыкают арматурным прутком, чтобы согнать воздух. Дают схватиться, заливают следующий слой. Суммарная толщина бетона должна быть не менее 8 см для придания отмостке достаточной прочности.
- Пока раствор не успел застыть, сверху ленту посыпают сухим цементом для повышения износостойкости поверхностного слоя.
- Накрывают поверхность бетона полиэтиленом, чтобы в плохую погоду ленту не размывал дождь, а в жару дегидратация не происходила мгновенно: когда бетон схватывается быстро, он теряет прочность и впоследствии трескается.
- Вплоть до полного застывания ленту следует регулярно опрыскивать водой (в жару несколько раз в сутки).
-
После застывания отмостки (примерно через три дня) опалубку убирают.
Из приведенной инструкции видно, что пирог отмостки из бетона состоит в общем случае из слоя песчаной подушки, слоя утеплителя и слоя армированного бетона. Толщина такой отмостки составляет не менее 25-30 сантиметров. Этого достаточно для предотвращения промерзания фундамента.
Наглядно процесс монтажа отмостки из бетона показан на видео:
Деформационные швы в конструкции
Данный строительный элемент с помощью деформационных швов делят на части. В зимний период времени, когда температура опускается ниже нуля, начинают работать силы пучения и цельную конструкцию может порвать на части. Когда устроены деформационные швы, этого не должно случиться. Устанавливать их следует на расстоянии каждых 1.7-2 метров. Выполнять такие швы можно при помощи правила и уровня, можно применять также стекло, фанеру или доски. Деформационные швы обязательно стоит делать в углах этого строительного элемента.
Чтобы их выполнить, следует взять строительный уровень, один из концов положить на применяемую опалубку, второй подвести к поверхности фундамента и сделать отметку карандашом горизонт. А поскольку требуется выполнить незначительный уклон и выставить уровень данного шва, то стоит добавить 3 см вверх к отметке горизонт на фундаменте. Второй конец нужно уложить близко к верхнему углу опалубки.
Деформационные швы в отмостке следует делать на бетонной смеси. Выполнить заливу тонкой полоски бетона в пределах опалубки по краям, вставить по отметке на фундаменте маяк
Важно, чтобы маяк выходил из бетона на высоту 5 см. Благодаря использованию герметиков в деформационных швах можно продлить срок службы данного строительного элемента
Изготовление отмостки своими руками
В выкопанную траншею засыпают гравий, затем ставят армосетку и заливают бетон Для обустройства отмостки возле дома своими руками необходимо:
- Подготовить траншею. На всю ширину будущего покрытия нужно снять плодородный слой грунта. Дно траншеи тщательно уплотняют, одновременно формируя уклон. Максимально утрамбовать необходимо участок возле фундамента, подсыпая местный грунт. Рекомендованная глубина ямы составляет 15 см. Если траншея получилась чуть глубже, чем необходимо, на дно засыпают глину или местный грунт с последующим уплотнением.
- Сформировать подушку, если грунт слабый. Сначала на дно траншеи укладывают слой щебня средней фракции, после чего засыпают мелкий. Его необходимо увлажнить и утрамбовать. После этого укладывают песок, который тоже выравнивают, поливают водой, уплотняют.
- Уложить гидроизоляционную пленку. Она защитит бетон от преждевременной потери влаги в период его застывания. Вместо полиэтиленовой пленки можно использовать мембрану. Кроме того, разрешено применять наплавляемую гидроизоляцию.
- Монтировать утеплитель. Если грунт пучинистый, для изоляции используют экструдированный пенополистирол. Монтировать его необходимо в несколько слоев. При этом между ними сохраняется перевязка швов.
- Сформировать опалубку. Для ее изготовления используют обрезную доску и деревянные бруски. На этом этапе монтирует рейки для поперечных температурных швов. Их укладывают под заданным углом. Ширина элемента составляет 2 см, а высота сечения больше толщины отмостки на 25%. Температурные расстояния между швами совпадают с технологическими.
- Армировать отмостку. Лучше всего использовать в сетку, диаметр прутка которой составляет 4 мм, а размер ячейки — 10*10 см. Между слоем гидроизоляции или утеплителя и арматурой соблюдают расстояние в 3 см. Сетку следует предварительно обработать коррозионным составом.
- Залить бетон. Для работы лучше использовать марку М200. Через несколько часов после выполнения работ отмостку необходимо укрыть пленкой, чтобы бетон не терял влагу слишком быстро. На протяжении двух недель стяжку нужно увлажнять.
Информация
Чтобы максимально эффективно отвести воду от дома, вокруг него требуется построить специальное сооружение – отмостку. А правильно рассчитать количество необходимого материала поможет калькулятор отмостки вокруг дома.
Зачем нужна отмостка вокруг дома?
Прежде всего, давайте определимся: если Вам требуется отвести воду от строящегося (или уже построенного) дома, Вам требуется настоящая и качественная отмостка. Какой она должна быть?
В чём заключается ключевая задача отмостки? Будучи водонепроницаемой площадкой (как правило около 1 метра), отмостка отводит дождевую воду от дома. Чаще всего в её конце расположен желоб, по которому вода попадает уже в дренажную систему. Сама же отмостка обычно строится либо из бетона, либо из брусчатки.
Какой должна быть отмостка?
Одна из особенностей правильной отмостки – это её утепление, которое чаще всего проводится при помощи экструдированного пенополистерола. Такой утеплитель даёт основанию отмостки очень важные качества – жёсткость и прочность. Но главная задача утепления заключается в том, чтобы не дать промёрзнуть грунту под самой отмосткой. В противном случае она не только потеряет приличный внешний вид, но и утратит способность отводить воду от дома. А если у Вас есть подвал или цокольный этаж, отмостка с утеплением будет сохранять тепло данных помещений.
Внимание! Частой ошибкой в обустройстве отмостки, является не правильная подсыпка. Если у Вас есть дренаж, и предусмотрена мембрана, то можно использовать щебень. Если же у Вас отвод воды только от фундамента, то использовать щебень нельзя
Ибо он будет пропускать через себя верхние воды, которые будет подтапливать фундамент.
Чтобы соорудить качественную отмостку, которая прослужит не один десяток лет и не потребует запредельных вложений в строительство, потребуется расчёт отмостки, а, вернее, строительных материалов (бетона, арматуры, досок для опалубки и так далее).
Теперь сделать это стало ещё проще, используя калькулятор отмостки.
Калькулятор отмостки вокруг дома
Вначале укажите размеры дома: либо внесите параметры длины и ширины, либо периметр (если такая информация у Вас под рукой). Далее переходим ко внесению данных по самой отмостке. Вам потребуется определиться с шириной и материала, из которого Вы будете её делать: из бетона или брусчатки. После этого, определившись с высотой стяжки, с помощью нашего калькулятора опционально можно рассчитать и другие параметры: опалубка, арматурная сетка, утеплитель и гидроизоляцию. И, конечно же, приятный бонус – если Вы задумали приготавливать бетонную смесь самостоятельно, программа содержит в себе калькулятор бетона для отмостки. Он поможет Вам рассчитать её параметры – количество песка, цемента, щебня и воды.
Особенности работ при разных видах отмостки
Основные этапы: выемка грунта, засыпка подстилающего слоя и укладка покрытия не зависят от выбранных материалов. Различие — в толщине слоев, особенностях гидроизоляции, дренажа и утепления.
Подготовительный этап
По периметру здания вынимают грунт на расстоянии равном ширине отмостки на глубину штыка лопаты. Для пучинистых грунтов глубину выемки увеличивают до 30 см. При этом сразу задают уклон. Встречающиеся корни удаляют.
Экономичный вариант
Для подстилающего слоя используют утрамбованную глину, которая служит для гидроизоляции и слой песка. Далее покрытие — бетон или тротуарная плитка. По краю устанавливают съемную опалубку или бордюрный камень. Для улучшения гидроизоляции прокладывают слой рубероида или полиэтилена высокого давления.
Дренаж и гидроизоляция
Дренаж из щебня улучшает отвод воды. На слой глины укладывают нетканый геотекстиль, немного загибая по краю, чтобы он не порвался. Насыпают песок, щебневую подушку, закрывают геотекстилем и делают еще один песчаный слой. Геотекстиль не дает песку “уходить” в щебень и защищает дренаж от засорения. В верхний слой песка утрамбовывают плитку или камень и засыпают щели.
Если дом построен на глинистом грунте, по периметру щебниевой подушки в землю укладывают дренажные трубы для отвода воды. Трубы оборачивают геотекстилем, чтобы дренажные отверстия не забивались.
Утепление
Утепление необходимо для пучинистых грунтов, которые при замерзании вспучиваются и неравномерно давят на конструкции дома. Для утепления отмостки используют экструдированный пенополистирол, который не пропускает влагу. ЭППС укладывают между подстилающим слоем и покрытием.
Слой утеплителя 100 мм обеспечивает защиту грунта от промерзания примерно на 30 см (если обычно промерзает на 1-1,2 м), поэтому дефекты фундамента, если они есть, утепление отмостки не исправит.
Угол наклона — что это такое?
Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.
При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.
Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.
Для чего он нужен?
Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.
Можно ли обойтись без него?
Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.
В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.
Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:
- подтопление цоколей и техподполий;
- появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
- повреждение внешней и внутренней отделки помещений;
- разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.
Сколько составляет?
Уклон конструкции устанавливают в зависимости от принятого стройматериала:

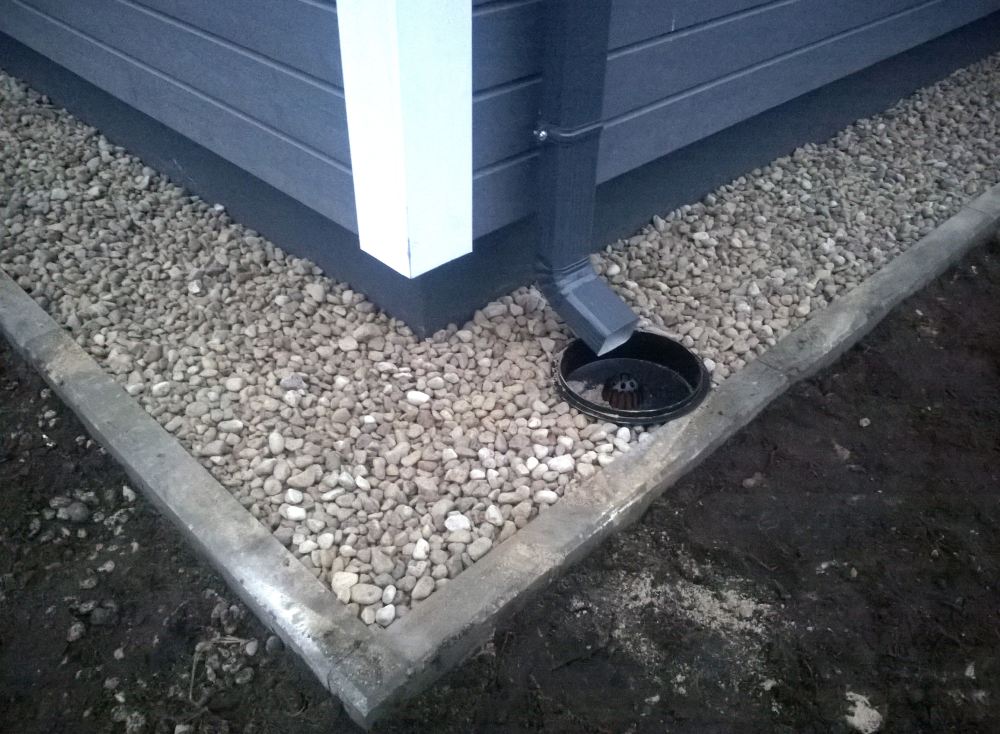

- Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
- При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.
Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.
