Как правильно сделать деревянную лестницу

Назначение приставных лестниц

В частном хозяйстве удобная и надежная приставная лестница практически незаменима, так как позволяет добраться до мест, до которых нельзя дотянуться с высоты человеческого роста.

Подобные конструкции позволяют:

  • производить строительные и ремонтные, а также отделочные работы на фасаде постройки;
  • выполнять мойку окон, проверку и замену электропроводки, монтаж счетчиков и светильников, чистку водосточных труб снаружи здания;
  • собирать урожай с расположенных высоко веток фруктовых деревьев;
  • осуществлять проверку и текущий ремонт покрытия кровли, осматривать дымоходы, а также мансардные окна.

Таким образом, без качественной переносной лестницы во многих случаях просто не обойтись.

Виды переносных лестниц

Прежде всего, переносные лестницы подразделяются на бытовые и профессиональные, которые достаточно громоздки, но более функциональны и прочны, по сравнению с первым вариантом.

Бытовые лестничные конструкции, в свою очередь, делятся на две основные группы:

  • приставные лестницы;
  • стремянки.

Отличием приставных конструкций от стремянок является необходимость обеспечения их опоры на какую-либо поверхность или конструкцию.

Это может быть стена, проем в перекрытии, опорная балка, дерево и т.д. Приставные лестницы устанавливают с наклоном или в вертикальном положении, с креплением к опоре при помощи специальных крюков, находящихся в верхней части. Они могут иметь и Г-образную форму с рабочей площадкой.

Как правило, приставные лестницы выпускают определенной высоты – до трех метров, хотя в продаже имеются модели, раздвигающиеся на бОльшие расстояния.

Но не стоит забывать о том, что чем выше будет лестница, тем менее устойчивой она окажется, не говоря уже о том, что вес у нее будет достаточно солидный.

Стремянки считаются более практичными, удобными и безопасными, потому что они имеют лучшую устойчивость, благодаря своим конструктивным особенностям.

Более дорогие модели снабжены поручнями и вспомогательными составляющими для ножек:

  • роликами для более легкого перемещения лестницы;
  • заостренными наконечниками для установки на мягкий грунт;
  • балансирующими элементами с резиновыми накладками на шарнирном соединении, позволяющими производить работы в условиях сложного рельефа местности.

Профессиональные модели могут достигать высоты 6-10 метров.

О сильных и слабых сторонах древесины

Деревянная лестница изготавливается из хвойных пород древесины. Наиболее популярной в изготовлении лестниц является сосна. К деревянным брусьям существуют определенные требования, соблюдение которых позволит изготовить качественную лестницу и продлить срок службы инвентаря. Лестница своими руками изготавливается из ровных брусьев. В них не должно быть сучков, трещин, косослоя. Подбор материалов напрямую зависит от высоты лестницы или стремянки, которую предстоит изготовить. Если конструкция будет менее трех метров, специалисты советуют выбирать для нее деревянные бруски, чье сечение 40х50 миллиметров. Если лестница выше, то 40х80 миллиметров.

Последние стройматериалы стоят почти вполовину дороже, но и лестница будет из них прочнее. Ступеньки у деревянной лестницы тоже выполняются из хвойных пород деревьев. Мастера-умельцы обычно выбирают для них сечение бруса примерно 35х40 мм. Прежде чем начать работы по изготовлению конструкции, брусья следует обработать антисептическим раствором. На приобретении препарата не надо экономить. Обработанная антисептиком лестница прослужит значительно дольше.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить:• чертеж лестницы;• длину верхней тетивы;• угол наклона конструкции;• величину шага между запилами под ступени на тетиве;• высоту и глубину ступеней;• высоту подтупенка;• рекомендации по изменению параметров для повышения комфортности лестницы.

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Эскиз к расчету лестницы с поворотом

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц domaizbrusa-pestovo.ru

Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы domaizbrusa-pestovo.ru

Калькулятор o-builder.ru быстро рассчитает прямую лестницу

Разновидности приставных лестниц

Раскладные модели занимают меньше места

По сути приставная лестница из дерева состоит из двух вертикальных стоек, на которых укреплены горизонтальные перекладины. Современные конструкции отличаются качествами и техническими характеристиками:

  • простая;
  • выдвижная;
  • складная.

Универсальный подъемник каждый выбирает под себя исходя из направления использования.

Готовую лестницу можно приобрести в магазине. Чаще покупают алюминиевые изделия. Стоимость их высокая, поэтому есть смысл собрать лестницу собственноручно. Стальные и алюминиевые детали не применяют, используют древесину, которая стоит дешевле металла.

С увеличением высоты делают больше ступеней, односекционные схемы делают с учетом человеческой антропометрии, например, роста хозяина. Такие конструкции никогда не бывают винтовыми, только с прямым расположением опорных перекладин. Устройства могут стоять свободно, опираться на стену наклонно или вертикально, быть навесными.

Простая

Простая приставная лестница

Лестница нуждается в опоре для устойчивого стояния (стена, столб, ствол дерева). Есть простые однослойные трапы, которые навешивают на вертикальных ограждениях или, например, на коньке крыши, чтобы выполнять ремонт кровли. Есть строения, которые по высоте достигают 20 м, их используют в нестандартных ситуациях или при непредвиденных обстоятельствах, например, пожаре.

Простая разновидность предусматривает сборку лестницы без шарниров и выдвижных конструкций. Каркас состоит из двух вертикальных балок–прогонов (50 х 75 мм), на которых закрепляют поперечные деревянные пластины. Используют поперечные усиления для стягивания струн (балок). Поверхность ступенек делают рифленой или набивают продольные выступающие полосы.

Чертеж и расчет для такой лестницы можно не делать, т. к. строение относится к разряду элементарных. На вертикальных прогонах делают запилы на половину толщины бруса, в которые вставляют перекладины. Ступени прочно садятся в выемки так, чтобы их края были вровень с внешней частью.

Выдвижная

Внешний вид таких изделий напоминает стандартную конструкцию, но они отличаются тем, что их можно регулировать по высоте. Строение включает несколько выдвижных секций.

Выдвигают сегменты с помощью направляющих роликов, которые делают из стали. Ранее такие элементы применяли для выноса трапов на пожарных машинах, но сейчас устройства нашли применение в частном секторе.

Разновидности выдвижных конструкций:

  • трансформеры;
  • телескопические.

Высоту поднятия человека можно установить на необходимом уровне. Вместе с тем выдвижные лестницы мобильны, имеют небольшую массу. Недостаток в малой устойчивости лестницы, если она раскрыты на всю высоту.

Использование выдвижных лестниц относится к категории высотных работ с повышенной степенью опасности, поэтому к сборке предъявляют повышенные требования надежности.

Места креплений перекладин к тетиве обрабатывают антисептиками и противокоррозионными составами.

Складывающаяся

Раскладная деревянная переносная лестница

Складные варианты отличаются от прямых тем, что в них несколько секций скрепляются шарнирами, но не выдвигаются по высоте, а раскладываются. В собранном виде модели представляют собой компактный блок, в разобранном виде он становится высокой лестницей. Такие изделия часто закрепляют стационарно для поднятия на чердак. Хозяин тянет за выпуск лестницы, она раскладывается и превращается в удобный трап.

Складные изделия трудно проектировать так, чтобы все детали взаимодействовали безукоризненно. К стоимости древесины, стандартных стяжек и метизов добавляются подвижные металлические узлы сложного строения, которые имеют высокую цену. Раскладные модели требуют точной сборки и сложного монтажа.

К складным вариантам относят стремянки — это наиболее простые модели, для которых ставят дешевые стандартные шарниры.

Складные лестницы выполняют в виде лестницы с опорным каркасом на другой стороне либо в форме двойной лестницы с двух боков.

Надежность лестницы зависит от угла ее раскрытия, чем он больше, тем устойчивее конструкция.

Расчеты деревянной лестницы своими силами и проект

Сам расчет несложен: 2,8-(1,8+0,25)=0,75 м, где 2,8 м. до пола (4-5-я ступеньки), в потолке над лестницей должен начинаться проем. — высота потолка помещения, 1,8+0,25 — средний рост человека, плюс минимальный просвет, соответственно, на высоте от 0,75 м. Форма его диктуется формой лестницы в плане.

Не стоит делать лестницу слишком узкой. Подобное решение часто оказывается немногим сложнее устройства проема в потолке ( особо с перекрытиями из ж.Есть смысл подумать об устройстве отдельной лестничной клетки примыкающей к дому, в случае если шире полуметра не получается.б. плит).

Сделав нужные расчеты, нарисуем эскиз нашей лестницы. Вид сверху (план), вид сбоку, вид отдельной ступеньки. Проставим размеры. В случае если с умением чертить совсем плохо, можно схитрить: а размеры проставить свои, скопировать, найти в Интернете чертежи пригодной лестницы.

Тщательно продумываем узлы крепления лестницы к перекрытию и полу. Как правило они выполняются при помощи металлических пластин (уголков) которые крепят шурупами и анкерами.

Какие нужны крепежные элементы и материалы?

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Более сложная система:

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией

Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости

Подготовительные работы

После того как материал выбран, следует сразу покрыть все элементы антисептическими средствами во избежание образования грибка и плесени. Кроме того, обработанная древесина прослужит гораздо дольше. Несмотря на то, что приставная лестница имеет простую конструкцию, все же рекомендуется сделать чертеж на бумаге, чтобы представлять ее визуально, а также проставить все размеры.

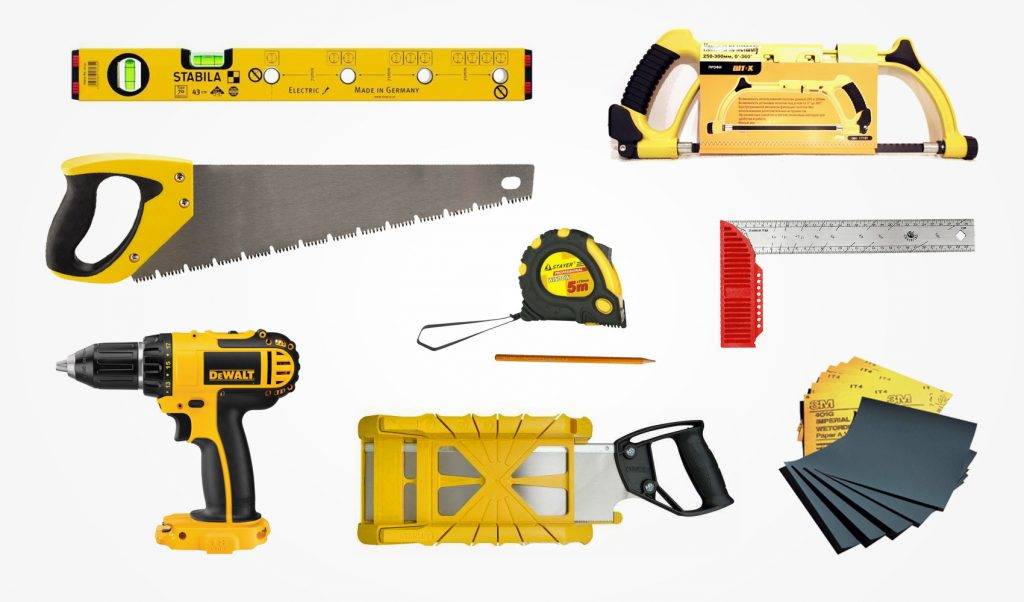

При подготовке к возведению конструкции необходимо собрать инструменты. Под рукой должны быть следующие приспособления:

  • рулетка;
  • пила;
  • шуруповерт;
  • саморезы;
  • строительный клей.

Для укрепления лестницы можно подготовить металлические стяжи, а для удобства в использовании – специальные штыри, которые буду жестко фиксировать конструкцию при ее установке на почве.

Конфигурация

Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.

Для частного дома можно выделить следующие основные конфигурации лестниц:

  • одномаршевые прямые;
  • поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;
  • поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
  • криволинейные;
  • комбинированные поворотные.

Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.

Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).

Технология изготовления приставной лестницы

Приставная лестница своими руками изготавливается с помощью следующего набора инструментов и приспособлений:

  • дисковая пила;
  • стамеска;
  • молоток;
  • электрорубанок;
  • шлифовальная машинка;
  • электродрель с набором сверл;
  • отвертка фигурная;
  • рулетка;
  • столярный карандаш;
  • верстак.

Поэтапная инструкция по изготовлению приставной лестницы.

Для работы необходим чертеж. Его можно выполнить самостоятельно либо позаимствовать на одном из сайтов всемирной сети.

Брусья для тетив (вертикальных стоек) обрезают по одной длине и обрабатывают рубанком и шлифуются

Важно, чтобы их поверхность была гладкой.
На ровной поверхности будущие тетивы укладывают так, чтобы между верхними концами брусьев было расстояние 400 мм, а между нижними – 600 мм. Детали временно фиксируют, прибивая с двух сторон дощечки.
Заготавливают детали для ступеней и обрабатывают аналогично

Их длина вначале выбирается равной максимальному расстоянию между тетивами – 600 мм.
На расстоянии 290-340 мм друг от друга по всей длине опорных брусьев отмечают места для крепления ступеней.
Детали для ступеней подгоняют по расстоянию между тетивами и нумеруют, отмечая их позиции также и на боковой стороне тетив. Края ступеней рекомендуется делать с закругленными кромками.
По краям деталей для ступеней формируют шипы.
В соответствующих местах опорных брусьев стамеской вырубают пазы для крепления ступеней. Профиль и размер паза должен подходить к размеру шипа с небольшим зазором, позволяющим осуществить сборку.
На пазы и шипы деталей наносят столярный клей. Шипы оборачивают в один-два слоя марлей (можно заменить медицинским бинтом) и затем вновь обмазывают клеем.
Детали лестницы соединяют, начиная с верхнего ее края и плотно подгоняя друг к другу.
Под ступенями вверху и внизу в тетивах сверлят отверстия для стяжных болтов. Приставная лестница, размеры которой в длину превышают 2 м, должны иметь дополнительные стяжные болты.
Вставляют стяжные болты, по краям на резьбу накручивают гайки, подкладывая под них широкие шайбы.
Лестницу обрабатывают лакокрасочным средством.
К нижней части крепят шип или башмак, к верхней — специальные крюки.
Выполняются испытания.

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.
