Вакуумные радиаторы отопления: виды, монтаж, плюсы и минусы

Правила выбора вакуумного радиатора

Останавливая свой выбор на вакуумных радиаторах, покупатель гарантированно получает такие преимущества:

• существенное снижение объема теплоносителя в системе – примерно на 80%;
• естественное снижение расходов на отопление. В основе экономии лежит сокращение объема теплоносителя;
• исключение внутренней коррозии корпуса прибора. Коррозировать может исключительно нижняя трубка – и то, в случае использования некачественного теплоносителя;
• невозможность заиливания и засоров секций;
• низкое гидравлическое сопротивление;
• высокий КПД;
• отсутствие воздушных пробок в системе;
• минимальные расходы на монтаж оборудования;
• предельно быстрый обогрев воздуха в помещениях;
• простоту ухода за агрегатами;
• легкость и эстетическую привлекательность приборов;
• отсутствие необходимости в регулярном обслуживании оборудования.

А еще вакуумные радиаторы весьма долговечны: при надлежащих условиях эксплуатации срок их службы может достигать 25-30 лет. Максимальную эффективность данные агрегаты демонстрируют в автономной системе с низкой мощностью отопительного котла и в централизованной системе с установленными тепловыми счетчиками.

Вакуумные радиаторы и солнечный коллектор — отличный тандем для создания современной, высокоэффективной и экономной отопительной системы частного дома

Простота конструкции вакуумных радиаторов позволяет говорить о высокой безопасности оборудования. Приборы обладают всего двумя резьбовыми соединениями, служащими для подключения прибора к отопительной системе. Риск разгерметизации на них практически исключен. При выходе вакуумной батареи из строя «традиционного» для радиаторов водяного отопления «масштабного потопа» не происходит

Это еще один повод обратить свое внимание на эту уникальную разработку

Прежде чем приобрести вакуумный радиатор нужно обязательно убедиться (насколько это, в принципе, возможно для рядового покупателя) в надежности и соответствии агрегата установленным нормам:

проштудировать прилагающуюся к конструкции техническую документацию, убедиться в наличии всех необходимых сертификатов; покачать радиатор для оценки объема литиево-бромидной смеси

Очень важно, чтобы ее не было слишком много. В идеале должен раздаваться небольшой шелест. По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы

Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем

По выраженному звуку перетекания жидкости можно с большой долей вероятности предположить плохое качество батареи; внимательно осмотреть сварочные швы. Хорошие, ровные швы – верный признак заводского происхождения изделия. проверить, не страдает ли порошковая окраска прибора при контакте с растворителем.

Основным недостатком оборудования можно назвать его цену – такое «удовольствие» однозначно обойдется дороже аналогичных решений.

Вакуумные радиаторы — высокотехнологичный продукт, являющийся настоящим инновационным прорывом в сфере производства отопительного оборудования. Поэтому не удивительно, что на рынке появилось немало низкопробных подделок данных изделий. Покупателям рекомендуется быть предельно бдительными, совершая свой выбор

Принцип работы вакуумной батареи

Батарея подобного типа кардинально отличается от всех ранее известных тем, что ее внутреннее пространство заполняется специальной жидкостью, представленной как литиево – бромидная смесь. И если в обычных радиаторах вода или другой, заменяющий ее теплоноситель, циркулирует по всей внутренней полости радиатора, то эта смесь находится внутри батареи постоянно и не сообщается с трубами и другими приборами отопления. Принцип работы вакуумного радиатора заключается в том, что смесь способна доходить до точки кипения при температуре +30-35 градусов, которую обеспечивает уже настоящий теплоноситель, проходящий в нижней части радиатора по вмонтированной трубе.

В целях снижения давления из радиаторов удаляется воздух, а литиево-бромидная смесь не имеет прямого  контакта с теплоносителем. Она нагревается за счет горячей поверхности той трубы, которая проходит через радиатор.

При нагревании литиево-бромидной смеси образуются пары, которые быстро нагревают всю внутреннюю  поверхность вакуумного радиатора. Естественным образом тепло передается на наружную поверхность и начинает распространяться по всему помещению. Пар поднимается к верхней части радиатора и, соприкасаясь со стенками, превращается в конденсат, который стекает по стенкам вниз к горячей трубе, чтобы снова нагреться и превратиться в горячий пар.

Абсолютная герметичность и вакуум внутри радиатора обеспечивает нормальное функционирование вакуумного прибора отопления. Малейшие трещины или другие нарушения герметичности приводят к тому, что в радиаторе восстанавливается давление, в результате чего литиево-бромидная жидкость теряет свои способности к испарению.

Сами вакуумные батареи отопления изготавливаются из стали толщиной 1.5 мм и окрашены термостойкой краской.

Чем отличаются вауумные радиаторы

Первым и, наверное, самым важным аргументом в пользу этих батарей является – экономичность. Не в плане их стоимости, а в плане расхода источника тепловой энергии. Ведь если для нагрева обычных приборов отопления требуется повысить температуру  теплоносителя до +80-90 градусов, то вакуумные приборы отопления требуют  его температуры всего  +35 градусов.

Каждый прибор является автономным и всегда есть возможность регулировать его температуру. При небольшой площади одной секции ее поверхность отдает до 300 вт тепловой энергии. Если прекращается подача горячего теплоносителя, то вакуумные радиаторы продолжают длительное время оставаться горячими, поскольку именно условия вакуума не дают частицам пара быстро охлаждаться.

И если к этому добавить экономичный котел, то подобные радиаторы принесут значительную пользу, окупая свои завышенную стоимость по сравнению со всеми известными ранее приборами отопления. Если в качестве источника энергии используется электроток, в этом случае электрические вакуумные радиаторы отопления способны сократить его потребление в 2-3 раза, против обычных батарей.

Подводя итог, можно выделить конкретные преимущества вакуумных радиаторов:

• Полная адаптация с различными отопительными устройствами – газовые, твердотопливные, электрические котлы, дровяные печи и даже солнечные аккумуляторы.
• Экономия энергетических ресурсов, доходящая до 30%.
• Низкий объем теплоносителя.
• Простой и понятный монтаж.
• Высокая устойчивость к коррозийным процессам.
• Высокая теплоотдача.
• Упрощенная эксплуатация, не требующая промываний и стравливания воздуха.
• Безопасность использования.
• Небольшие габариты и привлекательный внешний вид.

Сколько стоят вакуумные радиаторы

Необходимо отметить, что стоимость вакуумных радиаторов отопления несколько выше, чем всех остальных. Но это и понятно. Во-первых, причина такой повышенной стоимости заключается в новизне предложения и низкой конкуренции среди производителей. Но учитывая существенную экономию, которую можно получить при использовании данных приборов отопления, их цена  вполне приемлема.

Чтобы сделать правильный выбор необходимо вначале ознакомиться с отзывами тех потребителей, кто уже приобрел вакуумные отопительные радиаторов, и могут на основании своего опыта рассказать о их действительных преимуществах и недостатках.

Правила выбора изделия

С ростом популярности этого высокотехнологичного оборудования на рынке встречается все больше контрафакта низкого качества.

При покупке следует проверить, приложили ли к прибору соответствующие сертификаты и другую техническую документацию. Следует запомнить, что основное правило эффективной работы агрегата — полная герметичность.

Важен для радиатора и такой параметр, как количество теплоносителя в вертикальных секциях — литиево-бромидной смеси. Большой объем может грозить перетеканием жидкости.

Чтобы оценить соответствие объема нужно ориентироваться на звук, возникающий при покачивании агрегата. Он должен напоминать негромкий шелест. Если же четко различим звук перетекающей жидкости, радиатор, с большой долей вероятности, может оказаться кустарной подделкой.

На большинство своих моделей европейские производители дают гарантию до 5 лет. Цены на них прямо пропорциональны числу секций и они выше, чем на водяные аналоги

На изделиях, изготовленных по заводской технологии, сварочные швы не имеют никаких изъянов в отличие от агрегатов неизвестного происхождения.

Производители с хорошей репутацией покрывают корпуса изделий качественной порошковой краской. Поэтому целостность окрасочного слоя трудно нарушить даже при соприкосновении с растворителем. Нельзя упускать и такой момент, как герметичность заправочного клапана.

Преимущества и недостатки вакуумных радиаторов

В теории все выглядит замечательно. Сам принцип работы неплохо подходит для низкотемпературных систем отопления. Вызывают недоумение некоторые заявления производителей о величинах экономии. К реальным достоинствам вакуумного радиатора можно отнести следующие:

1. Исключение загрязнения внутренней поверхности секций;
2. Отсутствие коррозии материала в зоне вторичного теплоносителя;
3. Достаточно равномерный нагрев поверхности устройства;
4. Отсутствие межсекционных соединений, высокая степень герметичности;
5. Невозможность завоздушивания секций.

На этом все громкие преимущества заканчиваются. Далее приведен список главных достоинств, о которых заявляют производители, с анализом их действительного содержания:

1. Снижение расходов на отопление в 2 раза;
2. Уменьшение объема теплоносителя в системе на 80 %;
3. Сокращение расходов при монтаже;
4. Высокая теплоотдача;
5. Дизайн прибора;
6. Низкое гидравлическое сопротивление;

Снижение расхода топлива (для автономной системы отопления) ни чем не обосновано. Законы физики пока не отменили – на нагрев соответствующего количества теплоносителя потребуется потратить соответствующее количество топлива.

Уменьшение количества первичного теплоносителя не актуально для централизованных систем. В автономной же системе это становится отрицательным фактором. Теплогенератор приобретает скачкообразный режим работы, это негативно скажется на продолжительности его службы.

Малое количество первичного теплоносителя (воды) подразумевает резкое увеличение скорости его циркуляции для своевременной доставки требуемого количества тепла к вторичному теплоносителю (ведь теплоемкость воды имеет определенное значение). Это может дать два не очень приятных результата:

• Увеличение уровня шума воды в сети отопления;
• Необходимость установки более производительного насоса.

Далее – сокращение расходов при монтаже. Это тоже неверно – набор материалов для установки и подключения практически не отличается от стандартного и включает в себя:

1. Два крана (вентиля);
2. Соответствующие фитинги;
3. Необходимое количество трубы для обвязки прибора;
4. Кронштейны радиатора.

Правда, следует отметить, что воздухоотводчик (ручной или автоматический) в этом наборе отсутствует.

Высокая теплоотдача прибора – одно из самых нелепых заявлений. Следует знать, что сталь имеет самые низкие показатели теплопроводности и теплоотдачи среди всех материалов, из которых производят отопительные приборы (в том числе чугуна).

Дизайн прибора нельзя считать весомым преимуществом – это на любителя, зависит от интерьера, вкусов и много другого. Низкое гидравлическое сопротивление в рамках как централизованной, так и индивидуальной системы отопления, играет малозначимую роль.

Кроме этого, нужно отметить следующие недостатки вакуумных радиаторов:

1. Очень высокая стоимость;
2. Единичная мощность прибора;
3. Снижение эффективности работы при высокой температуре теплоносителя;
4. Коррозионный износ трубопровода, по которому движется теплоноситель (вода).

По стоимости вакуумные радиаторы значительно превосходят традиционные приборы отопления. Прибор имеет единичную мощность, убрать или доставить необходимое количество секций невозможно.

При высокой температуре первичного теплоносителя вторичный будет находиться постоянно в паровой фазе, при этом из теплоотдачи исключается теплота конденсации (а величина ее имеет солидные значения). В таких условиях сам КПД прибора значительно снижается.

Для более объективной оценки качеств вакуумных радиаторов требуется более продолжительный период статистического наблюдения. Принцип работы устройства более актуален для низкотемпературных систем, систем автономного отопления с возможностью количественного и качественного регулирования параметров теплоносителя. Вызывают вопросы ремонтопригодность устройства и безопасность вторичного теплоносителя для человека при разгерметизации.

Рекомендуем прочитать:

Радиаторы

Запорно-регулирующая арматура радиаторов

Схемы подключения радиаторов отопления

Конвекторы водяного отопления

Водяные теплые полы от полотенцесушителя в квартире

Как устранить засор канализации

(Просмотров 699 , 1 сегодня)

Технология и правила монтажа вакуумных радиаторов своими руками

Первым шагом становится выбор удобного способа подключения в соответствии с собственными возможностями и окружающими условиями. После подготовки инструментов и материалов можно приступать к последовательному монтажу оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

• для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя,
• если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен),
• если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Правила монтажа радиатора

Прежде всего необходимо выбрать оптимальный участок для фиксации батареи. При закреплении прибора желательно выдержать расстояние до ближайшей стены не менее 5 см, высота фиксации относительно пола должна составлять не менее 2-5 см от нижнего края

Также важно, чтобы верхний край радиатора не доставал до подоконника примерно 10 см

Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз

Участок стены, который будет расположен непосредственно за вакуумным радиатором, желательно изолировать с помощью отражающего материала. Здесь могут пригодиться строительная фольга, изолон. Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз. Во время установки можно воспользоваться пробками, обычно применяемыми для алюминиевых отопительных приборов. Если стены были предварительно теплоизолированы, для монтажа оборудования нужно подобрать удлиненные кронштейны.

Последовательность установки приборов

Чтобы облегчить работу, помимо радиатора и кронштейнов желательно подготовить материалы и инструменты:

• шаровые краны,
• ударную дрель,
• рожковые ключи,
• рулетку,
• карандаш и гидравлический уровень,
• герметик, паклю,
• победитовые сверла,
• шуруповерт.

Этапы установки вакуумного радиатора:

1. При необходимости в реконструкции старой системы отопления осуществляют демонтаж батарей, выравнивают стены.
2. Создают разметку в соответствии с указанными выше рекомендациями относительно размещения оборудования.
3. Фиксируют кронштейны в заданных точках.
4. Крепят на кронштейнах секции вакуумных радиаторов.
5. Внедряют шаровые краны, укрепляя стыки с помощью герметика и пакли.
6. К кранам присоединяют магистральные трубопроводы, герметизируют соединения.

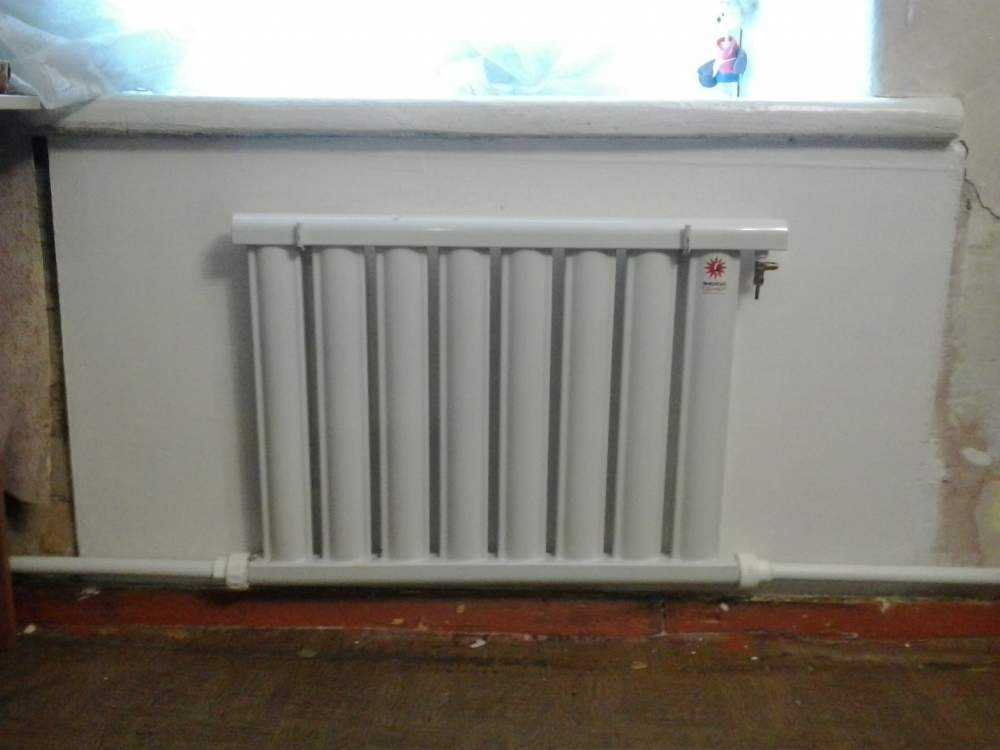

Установленный вакуумный радиатор отопления

Далее можно заполнить систему теплоносителем, чтобы проверить целостность конструкции, отсутствие протечек.

Конструкция и принцип работы вакуумных радиаторов отопления

Традиционно для повышения температуры воздуха используются две методики:

• увеличение мощности отопительной системы, что ведет к более интенсивному потреблению теплоносителя;
• сведение к минимуму тепловых потерь, неизбежно сопровождающих прохождение рабочей среды по трубопроводу.

Так как стоимость энергоносителей неуклонно растет, рациональным шагом становится поиск альтернативных путей оптимизации отопительных коммуникаций. Вакуумные радиаторы стали удачным примером объединения физических характеристик материалов и технологически усовершенствованной конструкции. На отечественный рынок такие приборы стали поставлять лишь недавно, но они практически сразу обрели популярность: сказалась возможность экономии затрат на 30-40% (речь о расходе ресурсов). Химически подобранный теплоноситель имеет низкую температуру кипения, благодаря чему батареи оперативно и равномерно прогреваются.

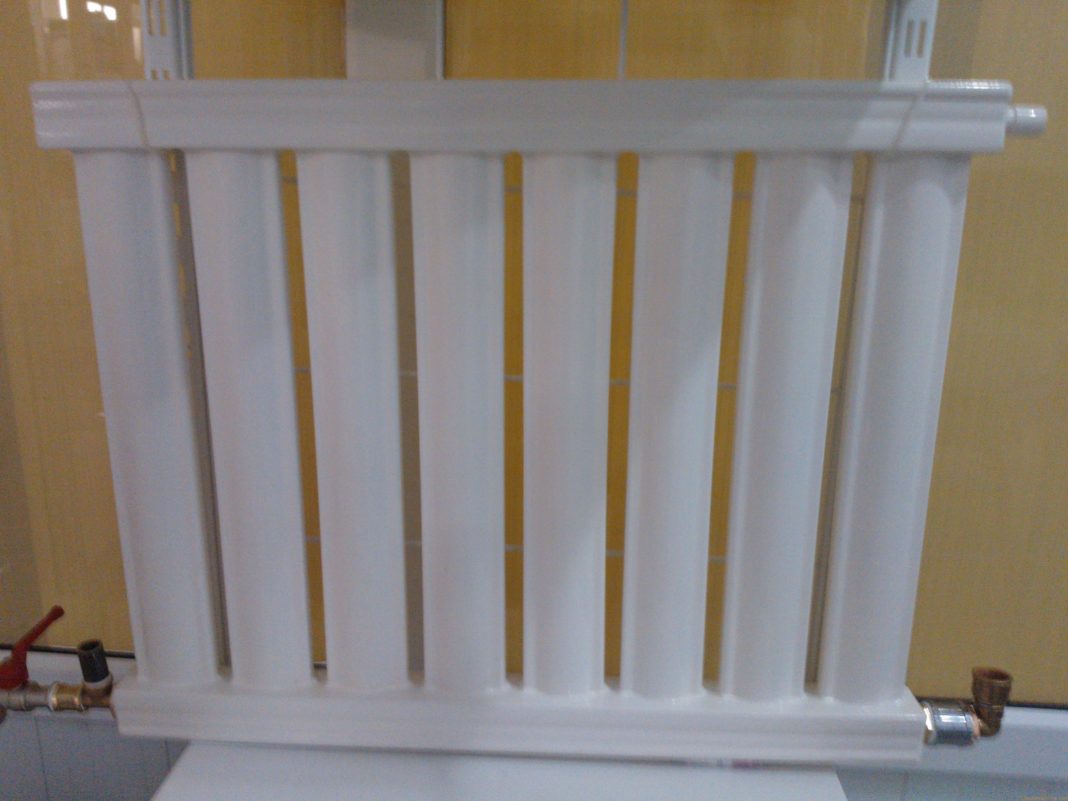

Как выглядят вакуумные радиаторы отопления

Внешне вакуумные радиаторы отопления напоминают привычные алюминиевые и чугунные приборы, но секрет их успеха состоит в особом внутреннем устройстве. В нижней части батареи присутствует горизонтальная труба, в ней перемещается теплоноситель в виде воды или антифриза. Этот элемент последовательно объединяет вертикальные секции, в которых находится литиево-бромидная жидкость. Каждая секция изолирована таким образом, чтобы теплая вода и рабочий состав не перемешивались.

К централизованной системе отопления подключают нижний сегмент коллектора, прибор начнет функционировать после того, как в него поступит теплая вода.

Как работают вакуумные радиаторы:

• вода направляется в нижнюю область коллектора;
• стенки горизонтальной трубы (обычно она выполняется из стали) прогреваются примерно до 35°С;
• тепло движется вверх, распределяясь по вертикальным секциям;
• вертикальные металлические трубы нагреваются, что приводит к закипанию и испарению литиево-бромидного состава;
• в результате испарения радиаторы нагреваются сильнее, что способствует отдаче тепла в помещение;
• конденсат движется по трубам вниз, где снова нагревается, преобразовывается в пар.

Когда система отопления прекращает работу, такие радиаторы остывают очень долго, потому что в условиях вакуума уменьшается интенсивность процесса замедления движения частиц.

Вакуумные радиаторы отопления помогают оптимизировать расход теплоносителя и поддерживать оптимальный микроклимат без чрезмерных затрат

Вакуумные радиаторы отопления обладают следующими техническими характеристиками:

• в зависимости от того, какой материал был использован при изготовлении корпуса, теплоотдача каждой секции варьируется в пределах 150-300 Вт;
• ширина каждого прибора составляет 8 см, высота может достигать 54 см;
• средний вес секции – 1,6 кг;
• каждый сегмент приспособлен для обслуживания 2 кв. метров.

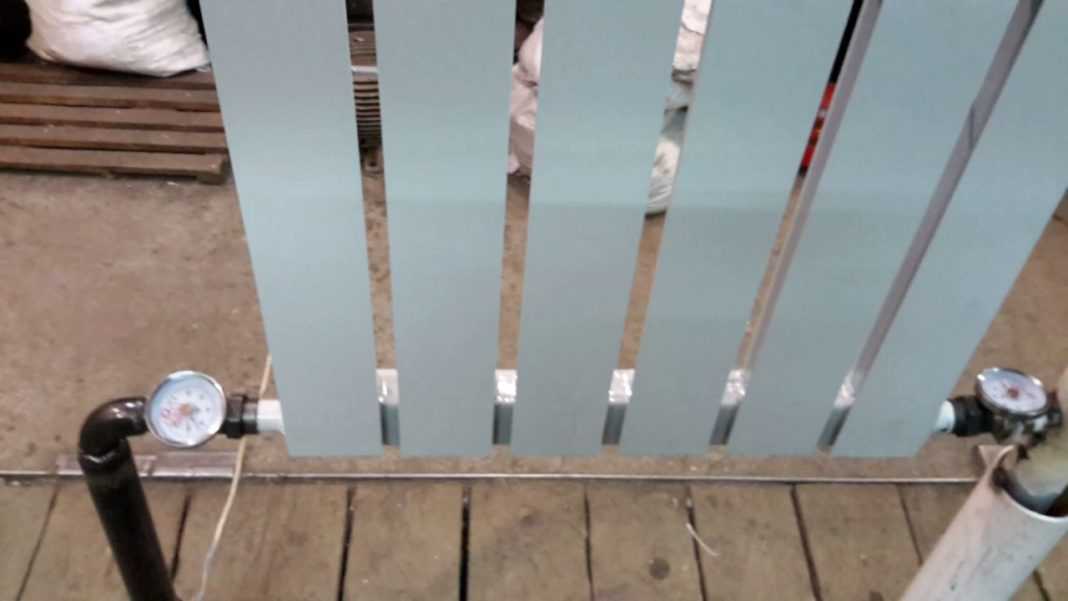

В производственных условиях оборудование подвергают тестированию, воздействуя давлением 15 атм. Обычная заводская гарантия на такую технику – 5 лет.

2 Конструкционные особенности

На этапе проведения расчетов не совсем просто оценить все нюансы, которые имеют прямое воздействие на объемы требуемого тепла для каждой части комнаты. И если устройство батареи отопления секционное, это позволит менять интенсивность прогрева путем уменьшения или увеличения количества секций.

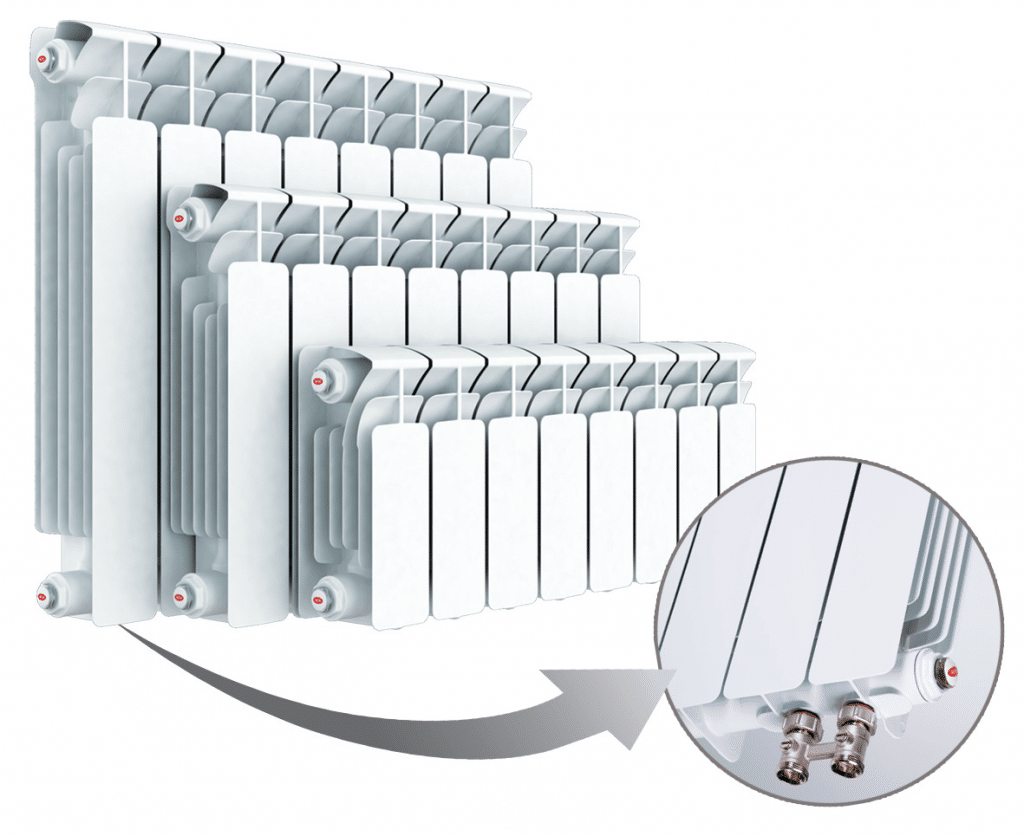

В конструкции отопительного радиатора предусмотрено межосевое расстояние, указывающие на величину отрезка между центрами труб

Важно обращать внимание на такую характеристику еще на этапе выбора оборудования или при замене проложенной трубной разводки. Если новый радиатор отопления обладает другим показателем межосевого расстояния, придется менять его, т. к

он не соответствует трубной разводке

к. он не соответствует трубной разводке.

При покупке радиатора также важно обращать внимание на диаметр труб. Если он слишком маленький, отопительные приборы засорятся всевозможным мусором, который содержится в теплоносителе

Не секрет, что даже в очищенной воде могут иметься различные примеси, включая песок, ржавчину и окалину. Со временем такие вещества начинают оседать на стенах труб, снижая эффективность работы системы или полностью выводя ее из строя.

Как установить

Монтировать вакуумный радиатор несложно, но чтобы обошлось без переделок, нужно усвоить несколько правил. Необходимо соблюсти рекомендации, касающиеся размещения агрегата относительно стены, пола, подоконника.

При этом дистанция между радиатором и стеной — минимум 50 мм, между прибором и полом — от 20 до 50 мм, оптимальное расстояние до тыльной стороны подоконника — 50-100 мм.

На фото показаны варианты подключения радиаторов. Следует знать, что включение в схему отопления других нагревательных приборов наряду с вакуумными снижает ее эффективность

Сам монтаж мало чем отличается от врезки в систему радиаторов других видов. Разница только в том, что вход и выход находятся внизу.

Установка вакуумного агрегата предусматривает  цепочку, следующих друг за другом действий:

1. Сливают теплоноситель, демонтируют старый отопительный прибор.
2. Выполняют разметку мест установки.
3. Крепят кронштейны. Испытывают их на устойчивость, прочность.
4. Монтируют шаровые краны. Через них прибор подсоединяют к магистрали. Стыки обязательно герметизируют с применением пакли или герметика.
5. Проверяют систему на герметичность.

Чтобы улучшить теплообмен, на стену за радиатором можно поместить лист фольги. При наличии ранее выполненной теплоизоляции, придется увеличить длину кронштейнов на величину, равную толщине теплоизоляционного слоя. Если дом утеплить, эффективность системы отопления возрастет.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

• для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя;
• если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен);
• если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Достоинства и недостатки

Несомненно, вакуумный радиатор – интересное изобретение, обладающее неплохими показателями эффективности.

Однако расхваливая ноу-хау, как изобретение, превзошедшее всё существующее до этого, менеджеры сильно перестарались. Рассмотрим преимущества и недостатки прибора в свете здравого смысла.

Небольшой объём теплоносителя. Действительно, теплоносителя для вакуумных радиаторов нужно в разы меньше, чем для аналогичных алюминиевых или чугунных батарей. Это облегчает прибор и делает его более привлекательным для больших систем отопления, где используется дорогостоящий антифриз и каждая капля на счету. Например, для производственного цеха площадью 240 м2 и 4-х метровыми потолками, понадобилось 48 литров незамерзайки для всей системы. Однако для городских квартир и небольших домов с водяной системой – это не столь значимый фактор. Опять же нужно учитывать, что если система быстро прогревает небольшое количество теплоносителя, то так же быстро она и будет остывать. Инертность такого отопления будет минимальной, а хорошо ли это – вопрос спорный.

Скорость прогрева. В самом деле, тесты с тепловизором показывают, что тело радиатора прогревается быстро. Буквально за несколько минут. Но не стоит верить рекламным заявлениям, что так же быстро прогреется и дом

Если радиаторы применяются в большом особняке (как следует из предыдущего пункта), то немалый объём воздуха и предметы в нём будут прогреваться в согласии с законами физики и время, за которое прогрелся сам радиатор – уже не так важно.

Отсутствие воздушных пробок. Это положительное качество избавляет владельца от необходимости устанавливать краны Маевского на каждый отопительный прибор и затем регулярно стравливать скопившийся воздух

Понятно, что в других частях водяной системы такие клапаны всё равно устанавливать нужно.

Невозможность засорения и коррозии. Конечно, большинство проблем с алюминиевыми радиаторами связаны именно с неустойчивостью к коррозии, и вакуумные приборы весьма привлекательно смотрятся на их фоне. Особенно это важно в городских системах, где качество теплоносителя оставляет желать лучшего, а на летний период вода и вовсе сливается, оставляя сухие радиаторы на съедение ржавчине.

Низкое гидравлическое сопротивление. В автономных системах, где на счету каждый поворот и колено, это действительно может быть неплохим преимуществом. Но в таком случае нужно рассчитывать мощность отопительного котла и толщину труб отопления специально под набор вакуумных батарей. В городских квартирах данный плюс не имеет никакого значения.

Экономия энергии. Читая о том, что по сравнению с другими радиаторами, этот экономнее в 2-4 раза, будем помнить закон сохранения энергии. Сколько выработано котлом, столько и поступило в жилое помещение. Здесь в первую очередь важно не потерять джоули из-за плохой теплоизоляции стен и окон.

Равномерный прогрев всей поверхности. Это, конечно, плюс, но не такой значительный, как могут представить. Любой радиатор, если его грамотно подключили, прогревается полностью.

Некоторые минусы:

• Батареи плохо сочетаются с гравитационной системой отопления.
• Ремонтонепригодны – при потере состояния вакуума из-за незначительной трещины, прибор выходит из строя.
• Литиево-бромидная жидкость ядовита и её утечка страшнее утечки воды из обычной батареи.

Стоит отметить, что пока производство вакуумных радиаторов в начальной стадии развития, рынок не может предложить богатый модельный ряд.

Обычно это приборы классических размеров и форм, окрашенные в белый цвет (глянцевый или матовый).

Технология и правила монтажа вакуумных радиаторов своими руками

Первым шагом становится выбор удобного способа подключения в соответствии с собственными возможностями и окружающими условиями. После подготовки инструментов и материалов можно приступать к последовательному монтажу оборудования.

Варианты внедрения в отопительную систему

Монтаж оборудования соотносится с используемым в доме типом коммуникаций:

• для соединения радиатора с автономной системой подойдет стандартная методика – батарею устанавливают с помощью муфт ко входам и выходам горячего теплоносителя;
• если топливом служит электроэнергия, для нагрева литиево-бромидной среды можно обустроить стационарный или переносной нагреватель (первый вариант более надежен);
• если планируется подключение радиатора к гелио-источнику или центральному отоплению, можно воспользоваться первым способом.

Одинаково функциональны и нижняя, и вертикальная разводки.

Правила монтажа радиатора

Прежде всего необходимо выбрать оптимальный участок для фиксации батареи. При закреплении прибора желательно выдержать расстояние до ближайшей стены не менее 5 см, высота фиксации относительно пола должна составлять не менее 2-5 см от нижнего края

Также важно, чтобы верхний край радиатора не доставал до подоконника примерно 10 см

Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз

Участок стены, который будет расположен непосредственно за вакуумным радиатором, желательно изолировать с помощью отражающего материала. Здесь могут пригодиться строительная фольга, изолон. Непосредственно перед монтажом нужно струсить батарею, то есть создать такие условия, чтобы легко испаряющийся рабочий состав стек вниз. Во время установки можно воспользоваться пробками, обычно применяемыми для алюминиевых отопительных приборов. Если стены были предварительно теплоизолированы, для монтажа оборудования нужно подобрать удлиненные кронштейны.

Последовательность установки приборов

Чтобы облегчить работу, помимо радиатора и кронштейнов желательно подготовить материалы и инструменты:

• шаровые краны;
• ударную дрель;
• рожковые ключи;
• рулетку;
• карандаш и гидравлический уровень;
• герметик, паклю;
• победитовые сверла;
• шуруповерт.

Этапы установки вакуумного радиатора:

1. При необходимости в реконструкции старой системы отопления осуществляют демонтаж батарей, выравнивают стены.
2. Создают разметку в соответствии с указанными выше рекомендациями относительно размещения оборудования.
3. Фиксируют кронштейны в заданных точках.
4. Крепят на кронштейнах секции вакуумных радиаторов.
5. Внедряют шаровые краны, укрепляя стыки с помощью герметика и пакли.
6. К кранам присоединяют магистральные трубопроводы, герметизируют соединения.

Установленный вакуумный радиатор отопления

Далее можно заполнить систему теплоносителем, чтобы проверить целостность конструкции, отсутствие протечек.

Положительные и отрицательные качества приборов

В пользу применения радиаторов, не содержащих в полости газов, обычно приводят следующие аргументы:

• гарантированное отсутствие такого явления, как завоздушивание системы;
• низкое гидравлическое сопротивление;
• полное отсутствие или минимальная коррозия;
• стабильная теплоотдача, т.к. на внутренней поверхности корпуса не оседает грязь;
• минимальное число резьбовых соединений, что делает маловероятными случаи возникновения протечек;
• широкий выбор теплоносителя: антифриз, вода, пар и др.

Если сравнить эти изделия и привычные водяные, то в квартирах, отапливающихся централизованно, воздух будет нагрет не одинаково. Во втором случае вода, поступающая в систему, нагревает все тело радиатора напрямую. В вакуумном вода с центральной магистрали греет только нижнюю часть.

Применение вакуумных радиаторов дает экономию теплоносителя до 80%. Кроме того, при отключении батареи нагретые частицы газа замедляют движение, поэтому она остывает длительное время

Остальные секции батареи получают тепло от испарившейся жидкости. Из-за того, что трансформатор тепла имеет как температуру, так и теплопроводность ниже, чем у воды, стенки вертикальных секций радиатора прогреются меньше.

Чтобы обеспечить такой же температурный режим, как и при наличии водяных батарей, вакуумный радиатор должен иметь большую площадь.

Производители утверждают, что секции изделия прогреваются моментально. При небольшом объеме воды в 0,5 л один фрагмент имеет теплоотдачу в 300 Вт. Здесь следует отметить, что каждая секция, ставшего классикой, чугунного радиатора содержит 4 л жидкости.

Экономия особо заметна при применении антифриза. Затраты на его приобретение снизятся существенно. Незначительное количество теплоносителя, отсутствие потребности в дорогом оборудовании — главные преимущества от использования вакуумных радиаторов.

Достоинством этих приборов является и тот факт, что комната более плавно прогревается по вертикали. Согласно замерам, на каждый метр высоты разность составляет около 0,5 °C. В комнате с высотой потолка 2,5 м между прибором и полом это будет приблизительно 1,25 °C.

Эффективность вакуумных радиаторов проявляется при применении альтернативных ресурсов получения энергии, таких как тепловой насос, солнечные батареи.

Тогда как чугунные батареи смогут нагреть помещение при достижении теплоносителем температуры минимум 65 °C, для вакуумных приборов достаточно 35 °C

Следует знать, что если произойдет из-за каких-то обстоятельств разгерметизация секции, вакуумный радиатор работать не будет. Причина — показатели давления внутри и за пределами корпуса сравняются.

Такая поломка несет угрозу самочувствию и здоровью обитающих в доме людей, т. к. жидкость, находящаяся внутри, ядовита.

Монтаж батарей

Монтаж батарей

Вакуумные отопительные приборы можно собрать самостоятельно. Операции выполняют в такой последовательности:

При реконструкции существующей системы отопления снимают старые радиаторы. Не стоит забывать, что предварительно нужно слить теплоноситель.
Размечают места креплений под новые отопительные устройства.
Устанавливают кронштейны, к которым впоследствии крепят вакуумные радиаторы

Очень важно, чтобы все крепежные элементы были устойчивы.
Далее при помощи пакли и герметика монтируют шаровые краны. К ним подсоединяют магистральные трубопроводы

В качестве герметика используют те же материалы.
Завершающим шагом является тестирование стыков на герметичность. Для этого понадобится залить в систему воду.

Установив вакуумные батареи в своем доме, пользователь получает гарантии надежности новаторского оборудования и существенную экономию энергоресурсов. Плюс ко всему помещение прогревается намного быстрее, чем при эксплуатации традиционных радиаторов отопления.

Читайте далее:

Медные батареи отопления и другие радиаторы — особенности разных моделей

Достоинства, недостатки и монтаж чугунных радиаторов отопления

Чугунные радиаторы отопления и их достоинства

Разбираем чугунные радиаторы отопления МС 140: технические характеристики и монтаж приборов

Биметаллические радиаторы отопления — их преимущества и особенности монтажа
