Аксонометрическая схема для водопровода, канализации или отопления

Проектные работы

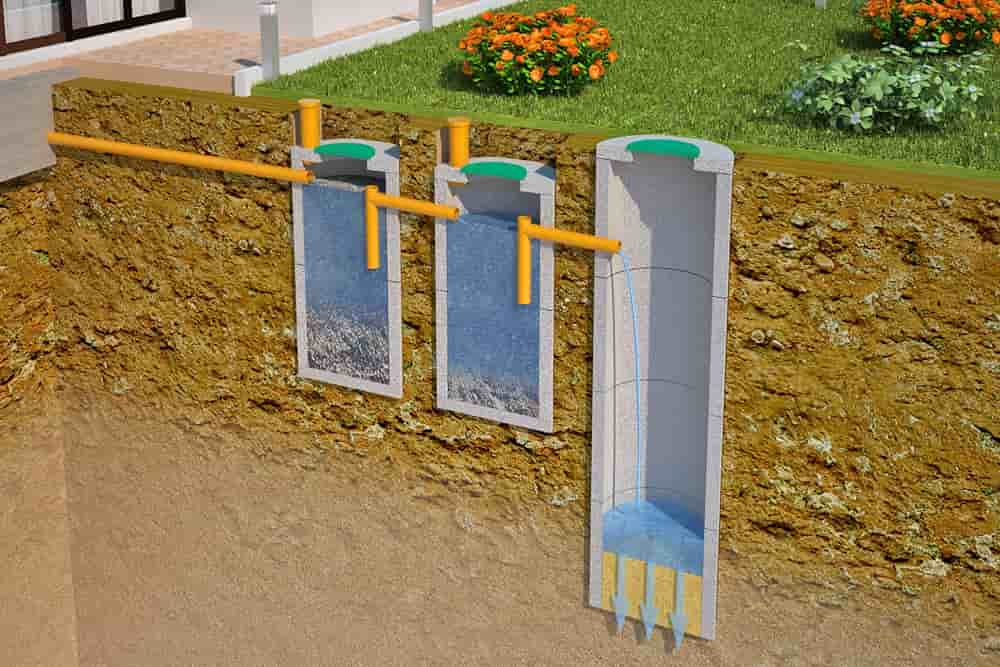

            Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов.  Основные требования к проекту водоотведения:

  • достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
  • правильно рассчитанная конфигурация, выдержанный уклон труб;
  • трассировка должны быть максимально прямой, без резких поворотов;
  • по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
  • трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Гидравлический расчет холодного водопровода

Гидравлический расчет сети холодного водопровода начинают после конструктивного решения всей схемы системы холодного во­доснабжения, вычерчивания аксонометрической расчетной схемы подающих трубопроводов всего расчетного здания и квартала.

Цель гидравлического расчета внутреннего холодного водопро­вода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе та­ким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Гидравлический расчет осуществляется в следующей последова­тельности:

Выбирается диктующая точка с учетом удаленности и высоты расположения водоразборной арматуры, а также величины свобод­ного напора

Сеть разбивается на расчетные участки.Расчетным

называется участок, расход воды на котором

постоянный: участки трубопрово­да между точками присоединения подводок водоразборной арматуры

к поквартирной разводке, квартирных разводок к стоякам, стояков к: магистрали. Разбивка на расчётные участки осуществляется против хода движения воды, начиная от диктующей точки.

Определяется количество приборов, обслуживаемых расчетным участком. При этом поливочные краны в расчет не включаются.

На каждом участке определяется расчетный расход воды, л/с:

, (4.4.1)

где

определяется в соответствии с п.3.2 .

а величина, определяемая в зависимости от общего числа при­боров N на расчетном участке и вероятности их действияРс. Ее зна­чение определяется по табл. 2 прил. 4 .

Вероятность действия приборов Рc

для различных участков сети определяется сразу для всего здания в целом (т.к. отношениеUN = const).

(4.4.2) гдеU число жителей в доме;

N количество всех водоразборных приборов;

(4.4.3)

о

Подбираются диаметры труб из табл. для гидравлического расчета водопроводных труб по расчетным расходам и допустимым скоростям. Следует иметь в виду, что скорость движения воды в трубопроводах внутренних водопроводных сетей не должна пре­вышать 3 м/с. При подборе внутренних диаметров трубопроводов холодного водоснабжения следует ориентироваться на экономич­ные скорости движения воды, которые для труб d 40 мм

в пределах 0,9…1,2 м/с.

Потери напора, м, на участках трубопроводов систем холодного водоснабжения следует определять по формуле:

h=il-(l+kl), (4.4.4)

гдеi

удельные потери напора на трение, мм/м;

/

длина расчетного участка, м;

k

коэффициент, учитывающий потери напора в местных со­противлениях. В сетях хозяйственно-питьевых водопроводов жи­лых зданий принимаетсяkt=0,3. По основному пути от диктующей точки до городского водопро­вода подсчитывают сумму потерь напора.

Гидравлический расчет удобно выполнять в табличной форме.

При наличии на аксонометрической схеме разных по нагрузке (числу приборов) стояков, может возникнуть сомнение в правиль­ности выбора диктующей точки. Поэтому для точного нахождения диктующей точки надо найти точку схода (см. табл. 4.4.1.) разных стояков (обычно на магистрали) и относительно нее найти сумму потерь давления на одном и другом ответвлениях с учетом разности геометрической высоты установки разных приборов (если за дик­тующие точки приняты разные приборы) и требуемых напоров, не­обходимых для их нормальной работы. Большие потери определяют диктующий стояк и место расположения диктующей точки. Такой расчет также необходим для составления спецификации материалов и оборудования для всего дома, так как необходимо определить диаметры всех стояков и участков магистрали. В этом случае таб­лица примет вид:

);

Сравниваются значения

Примечание:

Следует помнить, что участок от ЦТП до городского водопровода(ввод во владение) следует рассчитывать при

и

.

Состав

Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.

Условные обозначения

Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.

Каждая схема обязательно включает условные обозначения:

  • Воздуховодов, связи между ветками.
  • Точек подключения и соединения вентиляторов с воздуховодами.
  • Места забора и подачи воздуха.
  • Другое оборудование (рекуператоры, калориферы).

Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.

Аксонометрические схемы

Наиболее наглядное представление о том, каким именно образом располагаются в пространстве отопительно-вентиляционные системы и отдельные их элементы дают аксонометрические схемы. На тех из них, которые строятся во фронтальной изометрии, все элементы изображаются при помощи условных графических обозначений (то есть в аксонометрическом изображении). Если воздуховоды имеют сложное расположение или большую протяженность, то, согласно действующим нормам и правилам, при их изображении допускается использовать разрывы в виде пунктирных линий. Для обозначения мест разрывов применяются строчные буквы.

На приведенной ниже аксонометрической схеме отопительной системы здания производственного назначения указаны: проложенные трубопроводы, уклоны и диаметры трубопроводов, радиаторы отопления (с указанием количества секций).

Вся арматура и элементы оснащения имеет выноски, на которых указывается диаметр. Кроме того, приведены ссылки на ГОСТы или типовые чертежи. При помощи строчных букв и обозначены места разрывов трубопроводов. Что касается узла стояка , то он обозначен и в подробном, и в более крупном масштабе.

Аксонометрическая схема
отопления и вентиляции

Таблица размеров компенсаторов (то есть специальных элементов, которые компенсируют удлинения трубопроводов под воздействием теплоты) помещается на том листе, где изображаются схемы.

Таблица размеров компенсаторов

На приведенной далее аксонометрической схеме вытяжной вентиляции, снабженной механическим побуждением, изображены:

• Отметки уровня горизонтальных участков воздуховодов и их низа

• Сами воздуховоды с указанием количества проходящего через них воздуха и диаметров

• Отсосы от технологического оборудования

• Лючки для чистки воздуховодов и измерения параметров воздуха (соответственно, и )

Кроме того, показано устройство выброса воздуха в атмосферу, вентилятор и фильтр.

Аксонометрическая схема вытяжной вентиляции

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

  • ГОСТ 21.206-93 СПДС;
  • ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила


Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

  1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
  2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
  3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

  • Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
  • С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
  • Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
  • Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
  • На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
  • На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
  • На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
  • Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
  • Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
  • Вентиляторы маркируются соответственно линиям, на которой они установлены.
  • Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Аксонометрическая схема вентиляции коттеджа

Аксонометрия вентиляции разрабатывается по принципу, аналогичному построению чертежа, описывающего подробности строения системы отопления. В ней указываются точные координаты представления точки, а также ветви прохождения коммутаций. Визуальный обзор схож с описываемым ранее: проект выполняется в 3 проекциях, с условием того, чтобы схематичное изображение показывало устройство в разных плоскостных уровнях.

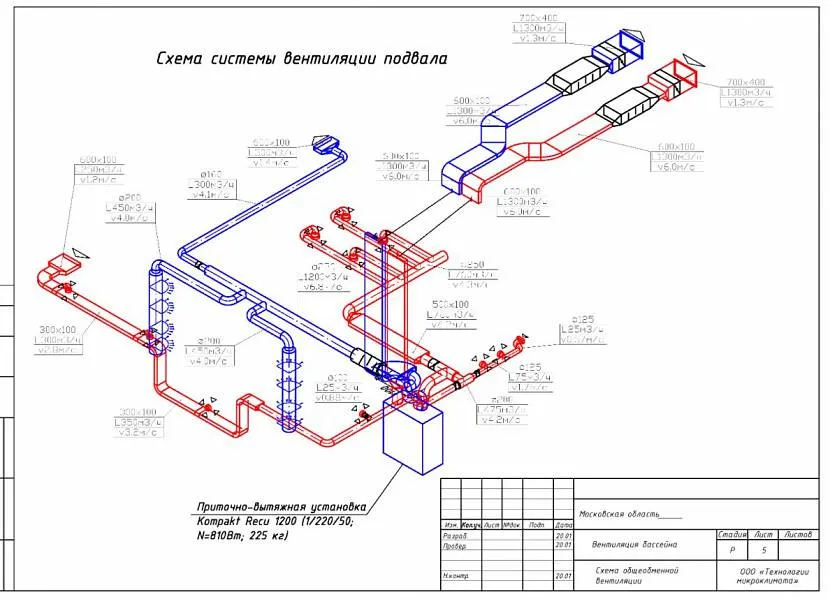

Пример изображения вентиляционной системыИсточник climate-technology.ru

Что должно быть отображено

В первую очередь аксонометрия вентиляции должна отображать максимально точную информацию о прохождении трубопровода и местах установки его элементов. К ним относят:

  • Вентиляторы.
  • Воздуховоды.
  • Клапана.
  • Заслонки.
  • Решетки.
  • Ревизионные люки.
  • Распределители и прочие приспособления, входящие в состав вентиляционной системы.

Помимо этого, аксонометрия вентиляции отображает характеристики установленных фрагментов, размеры клапанов, переходников, пропускные способности вспомогательной фурнитуры.

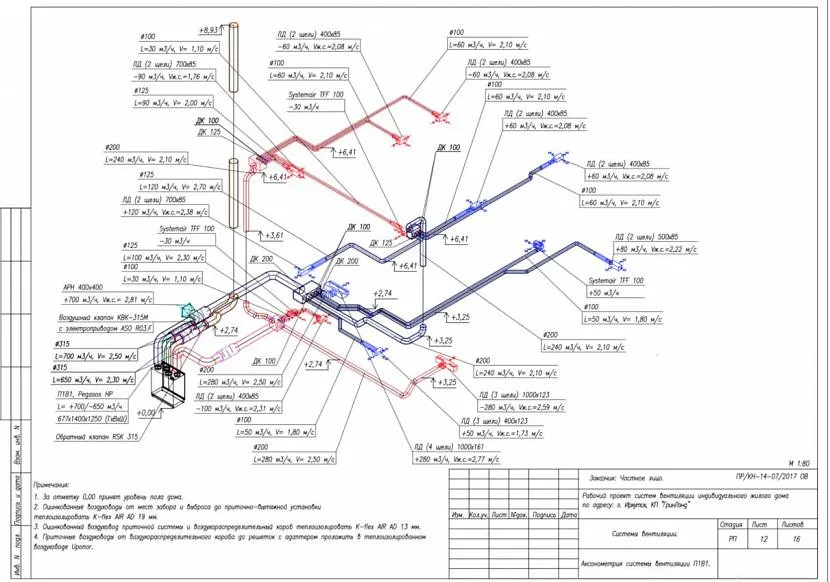

Аксонометрическая схема вентиляционной системы коттеджаИсточник www.airfresh.ru

Как должна выполняться аксонометрия

Аксонометрия вентиляции создаётся с оптимальным углом наклона, обеспечивающим максимальное качество отображения всей системы. При этом необходимо создать условия, снижающие количество пересекающихся участков и иных мест, обзор которых затруднён. Грамотный подобранная обзорная точка позволяет получить наилучшее представление о конфигурации и нюансах вентиляционного трубопровода.

Каналы вентиляционного трубопровода изображаются как сплошные линии. Характеристики прописываются с помощью выносных линий. При этом необходимо указывать диаметр/ сечение воздуховодов, их пропускную способность, а также расход циркулирующего через него воздуха. Изображение вертикально расположенных трубопроводов делается вертикальными линиями. Горизонтальные – перпендикулярно, параллельно полу.

Аксонометрия вентиляции, аналогично чертежам, касающимся систем отопления, являются основным чертежом, которым руководствуются монтажники. Это объясняет строгую выдержку заданного масштаба при разрисовке одной схемы. Она должна быть «привязана» к строению таким образом, чтобы принадлежность к той или иной части строения была очевидной и не вызывала сомнений.

Схематичное изображение содержит все ключевые и вспомогательные элементы, входящие в состав вентсистемы. В нём отображается не только трубопровод, но и иные компоненты:

  • Вентиляторы, установленные отдельно или в каналах.
  • Местные отсосы «зонты».
  • Краны, задвижки и прочая запорная арматура.
  • Решетки.

Каждый из присутствующих элементов маркируется цифрой или буквой, что делает чтение схемы простым и понятным.

Пример простейшей схемы

Создание эффективной вентиляционной системы – один из основных моментов, влияющих на благоприятный микроклимат внутри коттеджа. Вентсистема может работать, как принудительно, так и естественно. Причем результат зависит от множества причин: вида строительного материала, из которого построены несущие стены, перекрытия, внутренней планировки, количества этаже и целого ряда других факторов.

Рассмотрим самый простой вариант проектирования вентиляционной системы на конкретном примере. Схематично изображение приведено ниже, а описание к нему – чуть далее.


Вентиляция в частном двухэтажном коттедже, схема разводки в вертикальном разрезеИсточник www.project-home.ru

«Расшифровка» схемы:

  • Отверстие для вытяжной вентиляции, оснащённое решеткой и мембраной.
  • Вентиляционная отдушина в раме окна.
  • Вентиляционная отдушина в стенах. Защищена заслонкой и фильтром.
  • Отверстие, обеспечивающее циркуляцию воздушного потока в межкомнатной перегородке.


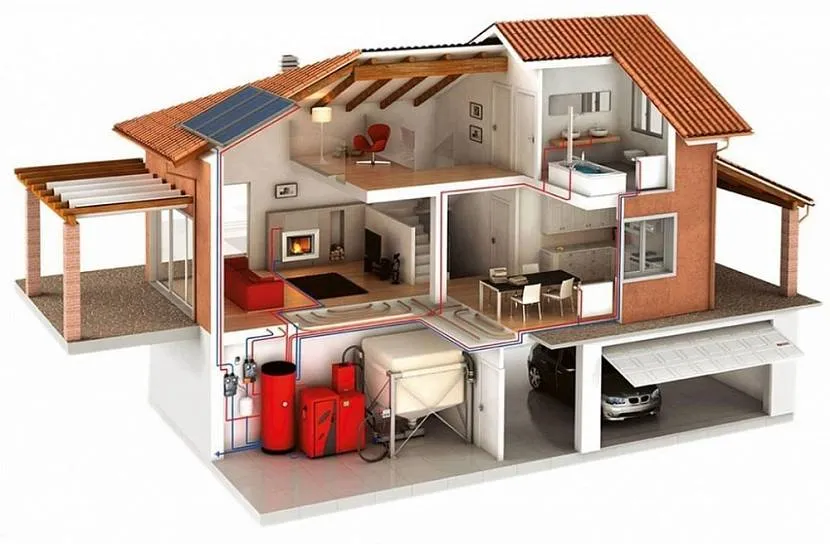

Система отопления загородного коттеджаИсточник greypey.ru

Разрезы и схемы канализации

На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.

Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.

Разрезы канализации

Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.

Схемы стояков канализации

Правила и нормы составления аксонометрической схемы

Вся исполнительная техдокументация, в том числе чертежная документация, производится по установленному алгоритму, с использованием условных обозначений и порядка оформления. В наибольшей степени легко начертить изометрию систем отопления с применением архитектурной программы Автокад. Для этого устанавливается подходящая плоскость и с помощью стандартных инструментов рисования AutoCAD выполняются нужные построения. Преимущество данного способа выполнения схем   в том, что все нормы и правила в компьютерную программу уже заложены.

Для тех, кто не пользуется цифровым методом построения графики, аксонометрия отопления выполняется в соответствии с требованиями СНиПов и ГОСТов, по которым определяют такие важные параметры, как тепловая мощность системы отопления, расчетные расходы теплоносителя и минимально допустимые размеры труб.

Аксонометрическая схема системы отопления производится в 2-х вариантах: эскиз и полнофункциональный чертеж. К первому предъявляют незначительные требования, поскольку он не относится к официальному документу. Общий чертеж аксонометрии производится по всем правилам  госстандартов:

  1. Выбор угла зрения — первостепенная цель конструктора. Для того чтобы достичь нужного результата применяется поэтажный план объекта. Он располагается таким образом, чтобы нижняя часть объекта была приближена к исполнителю, левую руку направляют на 1-ю ось объекта, а правую на последнюю. Левый угол фасад, наиболее близкий к проектировщику — это начальная точка для аксонометрии.
  2. Установление ориентации линий отопления. Отопительные трубы, проходящие параллельно близкой либо отдаленной стены дома прорисовываются  горизонтальными, параллельно к стенкам. Отводящие линии, проходящие перпендикулярно к стенке, наносятся под углом 45 градусов к горизонту. Вертикальные линии прорисовываются соответственно из реальному положению.
  3. Выбор масштаба. АСО, не считая эскиза, производится в конкретном масштабе. В границах чертежа он не изменяется. В том случае, когда аксонометрия в масштабе не умещается на одном чертежном листе, то разрешаются выполнение разрывов с применением пунктирной линии.

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

  • П – приточные системы, установки систем, вытяжные системы;
  • В – установки систем;
  • У – занавесы воздушного типа;
  • А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

  • Ст – стояк отопительной системы;
  • ГСт – главный стояк отопительной системы;
  • ГВ – ветвь горизонтальная;
  • К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

  • Схема-размещение, план – 1:400, 1:800;
  • Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

  • Разрезы и планы – 1:100, 1:200;
  • Фрагменты разрезов и планов – 1:50, 1:100;
  • Узлы – 1:20, 1:50;
  • Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

  • аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
  • к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

  • Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
  • Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

https://youtube.com/watch?v=Ef4t5uo2KAk

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

  • Трубопроводы следует обозначать по ГОСТ 21.206 — 93.
  • Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 — 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

  • Отметки высоты указываются на выносных линиях или контурах элементов.
  • Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

  1. Трубопроводы с указанием диаметров.
  2. Теплоизоляция участков трубопроводов. Она изображается графически.
  3. Уровни осей всех трубопроводов относительно нулевой отметки.
  4. Уклоны розливов (разумеется, там, где они необходимы — в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

  1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
  2. Опоры, компенсаторы и подвесы.

Важный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

  1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
  2. Стояки и лежневки (горизонтальные участки) с обозначениями.
  3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

  • Количество секций секционного радиатора.
  • Количество секций (труб) регистра и его длина.
  • Количество и длина ребристых труб.
  • Для прочих отопительных приборов — их тип.
  1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
  2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
  3. Сами приборы для измерения параметров системы и учета тепла.

Любопытно: ГОСТ позволяет для многоэтажных домов составлять детальную схему лишь для подземной части здания. В этом случае отдельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

  1. Отопительное оборудование (котлы, радиаторы и т.д.).
  2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
  3. Прочие элементы отопительных систем (грязевики, сбросы).
  4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

Любопытно: как правило, в реальных условиях сами термометры и манометры в закладные конструкции не устанавливаются. Цена приборов достаточно велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их после проведенных измерений.

На фото — реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

  1. Трубопроводы (розливы, стояки, подводки).
  2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило — по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Порядок отображения коммуникаций

Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.

Детальная аксонометрическая схемаИсточник vmasshtabe.ru

Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.

Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.

Схематичное изображение элементов и узлов

Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.

Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.

Графические обозначения элементов систем внутреннего водопровода и канализацииИсточник docs.cntd.ru

Направление потоков жидкости и элементов регулирование приведены далее.

Графические обозначения направления потоков жидкости и их регулированияИсточник docs.cntd.ru

Виды двухтрубных систем

Классифицируются двухтрубные системы по нескольким признакам:

  • направление движения жидкой среды (тупиковые либо проточные);
  • тип контура (открытый либо закрытый);
  • принцип движения жидкости (естественная либо принудительная циркуляция).

Тупиковые и проточные

В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.

Тупиковая и попутная двухтрубная система

Открытые и закрытые

Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.

Гравитационные и с принудительной циркуляцией

Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.

Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.

Принудительная циркуляция: гравитационная и насосная

Проектирование канализации с фильтрующим колодцем

Такой вариант канализации подходит для участков, где можно расположить колодец на расстоянии более 30 метров скважины, расстояние от дома и забора должно быть как минимум 2 м, от больших кустарников и деревьев — 3 м. Также, грунт должен иметь высокие фильтрующие свойства, поэтому можно использовать любой вид почвы, кроме глины. Кроме того, грунтовые воды должны протекатьна глубине от 1,5 м, то есть быть ниже, чем дренажный уровень.

Схема канализации при высоких грунтовых водах

В результате, в колодце скапливается теплая очищенная вода, которую можно применять для полива или просто сливать в удобном месте.

Проект очистной системы в песчаном грунте

Схема канализации при песчаном грунте

Такой вариант рассчитан на низкий уровень вод в грунте, где очищенные стоки сливаются сразу в воду. Щебенка нужна только для улучшения эффективности работы всей системы (если впитывание проходит хорошо, то можно ее не использовать). Отводная труба идет ниже точки промерзания и обязательно утепляется.

Проект наружной канализации с самотечной организацией слива

Самотечный слив

Самый экономичный вариант. Из-за отсутствия насосов, колодцев и прочих дополнений, стоимость снижается до минимума. Такой вариант можно использовать, если позволяет рельеф местности и на расстояние небольшое.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
