Почему нельзя установить квартирный теплосчетчик в домах с вертикальной разводкой

Какой установить: индивидуальный или общедомовой

Вариантов установки счетчика может быть два: общедомовой тепломер или индивидуальный в квартиру. И каждого варианта свои преимущества и недостатки.

Вариант № 1 – общедомовой тепловой счетчик. Для жильцов многоквартирного дома учет тепла можно вести установив общедомовой тепломер на отопление в многоквартирном доме. Кстати, данное решение является наиболее дешевым. Ведь сама стоимость самого счетчика, которая является весьма приличной, и цена его монтажа будет разделена среди владельцев квартир многоэтажки. В результате сумма, которую придется заплатить, будет не столь высока.

Данные со счетчика снимаются ежемесячно. А полученную сумму распределяют между квартирами соответственно с ее площадью. Также если поставщиком услуги не соблюдается температура, которая указана в контракте, то согласно закону он обязан вернуть жильцам уплаченные деньги. Но перед тем как установить счетчик такого типа, стоит соблюсти некоторые нюансы.

Для начала нужно провести общедомовое собрание, опросить всех желающих поставить счетчик учета тепла. Необходимо обсудить особенности последующей установки тепломера, а также выбрать того кем будут сниматься показания счетчика и выписываться квитанции для оплаты тепловой энергии. Результат собрания обязательно должен быть зафиксирован в протоколе, после чего в управляющую компанию можно направить письменное заявление о желании жильцов установить прибор учета тепловой энергии.

Со стороны монтажа наиболее экономичными являются общедомовые тепловые счетчики на отопление. Но есть ряд моментов, которые уменьшают его эффективность по экономии бюджетных средств в дальнейшем. Например, теплопотери могут возникнуть из-за слабо утепленных подъездов или квартир других жильцов, и за тепло придется платить больше.

Вариант № 2 – индивидуальные приборы учета. Несомненно, обустройство общедомового тепломера дешевле, однако в дальнейшем особого экономического эффекта от него ждать не стоит. По этой причине многие потребители выбирают индивидуальные теплосчетчики , монтаж которых осуществляется непосредственно в квартире. Монтаж такого прибора стоит гораздо дороже, но и результат от его использования гораздо выше. За тепло будете платить меньше, чем по общедомовому счетчику!

Важно понимать, как работает счетчик отопления: на каждый радиатор в квартире монтируется распределитель. Их задача состоит в фиксировании температуры и ее перепадов в течение месяца

Исходя из этих данных, рассчитывается оплата тепловой энергии.

Но прежде чем начинать какие-либо подготовительные мероприятия для установки прибора учета, нужно ознакомиться с некоторыми техническими ограничениями. Теплосчетчик устанавливается на стояк, который ведет в квартиру. Старые многоквартирные дома зачастую оборудованы вертикальной разводкой труб. Из этого следует, что в квартиру может входить несколько стояков, на каждый из которых нужно монтировать тепломер, что весьма существенно бьет по бюджету. Выходом из такой ситуации может стать установка специальных счетчиков на радиаторы отопления.

Производители тепломеров рекомендуют в домах с вертикальной разводкой монтировать так называемые распределители, задачей которых является замер расхода теплоносителя, основываясь на разности температур, на поверхности радиатора и в воздухе помещения.

Здания, где выполнена горизонтальная разводка, монтаж любых тепломеров ничем не осложнен. Компактные устройства устанавливаются на трубу, которая подает теплоноситель в жилое помещение. Иногда бывает, что теплосчётчики устанавливаются на обратном трубопроводе, у них другой принцип работы.

Проверка счетчиков тепла

Обычно новые приборы продают с первичной проверкой, которая выполняется на заводе, производящем их. Доказательством того, что поверка счетчиков тепла проведена, служит наличие специальной наклейки, соответствующей записи, особого клейма, как на устройствах, так и в прилагаемых к ним документах.

В процессе эксплуатации поверка счетчиков отопления осуществляется за счет владельцев квартир один раз в 4 года, для ее проведения необходимо обратиться в ряд организаций и учреждений:

в отделение Ростеста;
в компанию, у которой имеются соответствующие полномочия на выполнение проверки;
в сервисный центр компании-производителя.

Самостоятельно снимают показания со счетчика на отопление аналогично тому, как и с электросчетчика. В квитанции на оплату указывают разницу показаний, умножают ее на установленный тариф и производят оплату, например, в одном из отделений Сбербанка. Получателем платежа является теплоснабжающая организация. Тепловые счетчики — преимущества установки, детальное видео:

Схемы отопления многоэтажных многоквартирных домов

Другое дело, когда квартира находится в многоэтажном многоквартирном доме. Здесь для планирования и учета потребленных ресурсов необходим счетчик тепла, в случае если используется центральное отопление. Но при этом, как уже говорилось выше, не во всех случаях есть возможность установки таких приборов. Одной из причин является вертикальная разводка отопления. Схемы теплоснабжения многоэтажных домов центрального отопления применяют несколько вариантов разводки труб. Одна из наиболее популярных схем разводки – вертикальная система отопления.

Суть этого вида разводки заключается в том, что теплоноситель подается в дом по одной магистральной трубе. Внутри же дома он распределяется по нескольким вертикальным каналам, которые подают нагретую воду вверх до высшей точки на последний этаж. Дальше по разводке труб вода расходится к радиаторам и после прохождения всех трубопроводов в подвале попадает в трубу обратки.

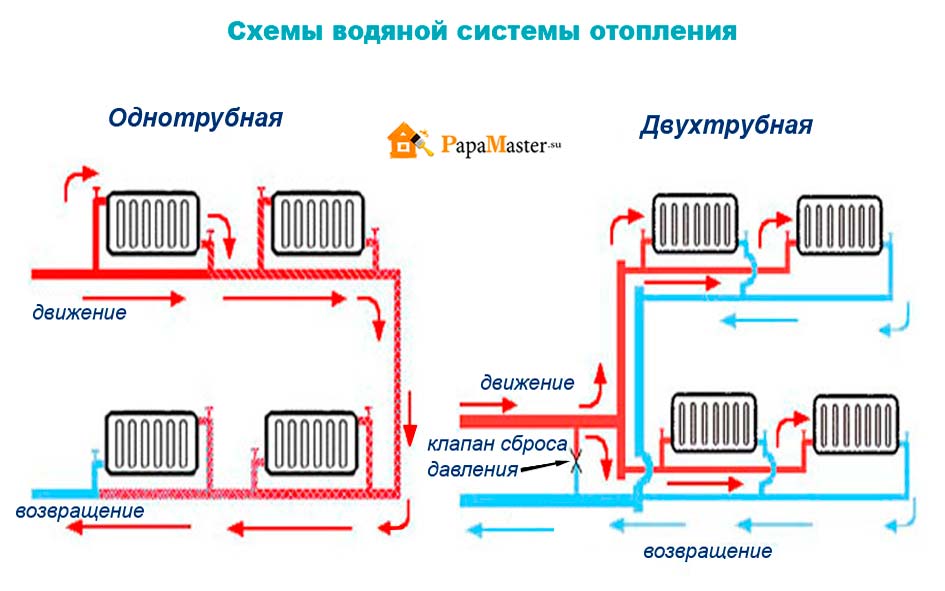

Однотрубная схема вертикальной разводки системы отопления

Это общая схема теплоснабжения многоэтажного здания, но и в ней есть некоторые моменты, которые нужно учитывать при установке приборов учета тепла. Один из таких моментов заключается в том, что вертикальная система отопления может иметь вид однотрубной и двухтрубной.

Вертикальное отопление, выполненное по однотрубной схеме, может иметь верхнее или нижнее подключение. В первом случае теплоноситель подается в вверх, где на техническом этаже или чердаке сделана разводка по отдельным стоякам – вертикальным трубам которые подают горячую воду в радиаторы. На каждом этаже к установленному радиатору вода подходит из стояка, и после прохождения по полости секций батареи опускается на следующий, нижний этаж. Эта схема обеспечивает экономию труб при разводке по этажам, и при подключении к радиаторам, но имеет ряд недостатков:

схема обладает большой статичностью – изменить или усовершенствовать ее довольно сложно;
обеспечить дополнительно подключение радиаторов не принесет выигрыша в теплоотдаче – температура в помещении значительно не повысится;

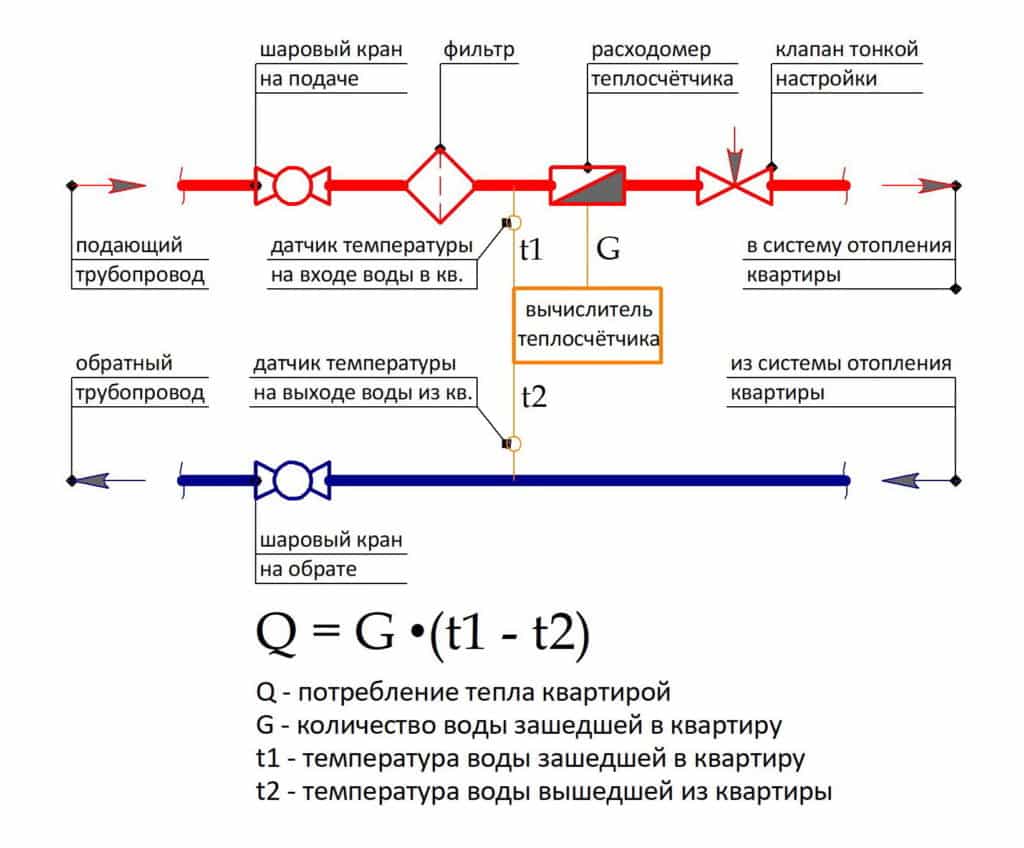

в квартире установка теплового счетчика будет неэффективной – прибор фиксирует разницу температур на входе и на выходе отдельного потребителя, а здесь получается, что необходимо устанавливать теплосчетчик на каждой батарее;
кроме того, такая однотрубная система применяется в системах с естественной циркуляцией теплоносителя, что делает фиксацию изменений температуры малоэффективной из-за небольшой разницы температуры теплоносителя.

Двухтрубная схема вертикальной разводки системы отопления многоквартирного дома

Вертикальная система отопления с двухтрубной разводкой немного отличается от однотрубного варианта. Эта схема предусматривает нижнее расположение подающего трубопровода и трубу обратной подачи воды. Теплоноситель подается по магистральной трубе до самой верхней точки, каждая батарея имеет свое независимое подключение к трубе подачи. Такое же индивидуальное подключение имеют радиаторы и к трубе отвода теплоносителя. Плюсом этого варианта выступает возможность самостоятельно регулировать температуру батареи за счет регулировки крана подачи воды. Еще одним важным моментом в отличие от однотрубной системы выступает возможность самостоятельно спустить воздух из системы, через установленный в батарее клапан. В однотрубной системе, если происходит завоздушивание, то останавливается весь стояк, и спускать воздух в таком случае придется в высшей точке – иначе стояк не заработает.

Двухтрубные системы позволяют быстро и без отключения котла провести установку и подключение батареи – достаточно просто перекрыть краны и можно делать ремонт радиатора.

Привлекательность двухтрубной схемы заключается и в том, что для получения максимальной теплоотдачи нет необходимости включения в схему большого количества радиаторов. Система довольно эффективно справляется и с небольшим количеством батарей. Но и здесь имеется один существенный нюанс для учета потребленной тепловой энергии установка теплового счетчика просто нереальна – их нужно устанавливать на каждую батарею. Добиться более-менее нормального учета потребленной энергии можно путем установки общедомового или одного счетчика на подъезд, но и при этом, реальная польза будет только у жителей первых этажей дома.

Стоимость установки и замены

В основном она зависит от схемы, разработанной компетентным специалистом, где учтено множество технических нюансов. Таким образом заказчик получает практичный прибор, отвечающий эксплуатационным особенностям конкретной системы. Например, цена установки теплосчетчиков в индивидуальных и в многоквартирных домах отличается за счет архитектуры отопительной сети. Кроме того, на окончательную сумму влияют:

материал, из которого изготовлены трубы;
диаметр трубопровода;
труднодоступность узловых точек;
тип разветвления и многое другое.

Мы гарантируем демократичную стоимость установки теплосчетчиков в Москве, учитывающую все потенциальные сложности. В итоге вы получаете профессиональный монтаж, который отвечает технической документации системы.

Электромагнитный счетчик отопления

Это дорогая модель тепловых приборов, и относится к самым точным приборам. Принцип работы электромагнитного счетчика заключается в прохождении теплоносителя через прибор, при этом электромагнитное поле, проводит слабый ток. Это устройство нужно обслуживать, то есть периодически очищать.

Рис. 4 Электромагнитные теплоизмерители

Электромагнитный прибор состоит из 3 основных частей:

Первичный преобразователь;
Электронный блок, который может работать как от батареек, так и от сети;
Температурные датчики.

При этом электромагнитный тепловой прибор может быть установленным в любом положении (горизонтальное вертикальное, или под углом), но это только в случае, когда область где установлен счетчик, постоянно заполнена теплоносителем.

Если диаметр трубы не совпадает с диаметром фланца прибора, то можно использовать переходники.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Плюсы

Невысокая стоимость
Не требует подключения к электросети;
Простой монтаж на любом типе трубы.

Минусы

Поверка каждые 4 года;

Могут выйти из строя из-за гидроудара.

Для такого прибора обязательно использовать фильтр грубой очистки.

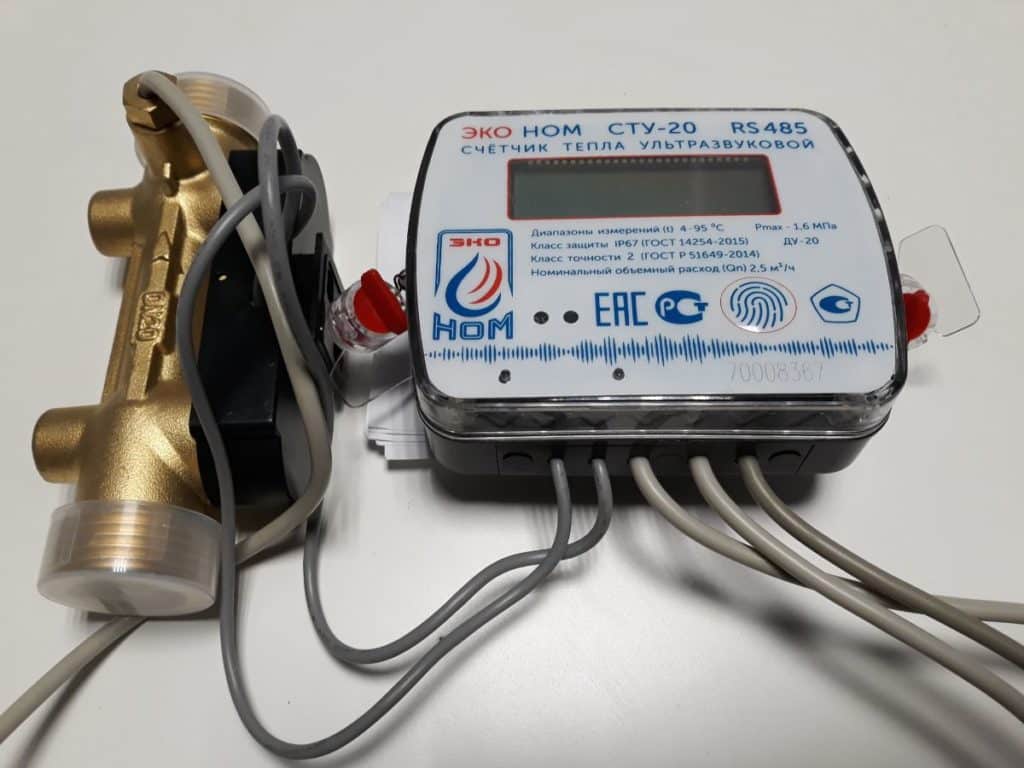

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

Плюсы:

Доступная цена;
Долговечность.

Минусы:

Сложный монтаж, выполняемый по соответствующим нормам;
Высокие требования к чистоте теплоносителя;
Поверка каждые 4 года;

Устанавливается только на прямую горизонтальную трубу.

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Плюсы:

Низкая цена;
Возможность установки на любой тип трубы;
Поверка раз 10 лет;
Простой монтаж.

Минусы:

Данные распределителя принимаются к расчету только если такими распределителями оборудованы не менее 50% квартир в многоквартирном доме.
Погрешность в районе 10%;
Необходимость суммирования данных со всех приборов (на моделях без суммирующего контроллера);
Корректная работа только на заводских моделях отопительных приборов.

Расчет оплаты довольно сложен, жильцы не могут сами подсчитать сумму, это делает поставщик тепла на основе предоставленных данных из всех квартир.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Выгодно ли устанавливать ИПУ тепла в квартире

Зная среднюю цену на установку прибора учёта в квартире – 11000 рублей, можно оценить примерную выгоду. Цена на установку распределителей на батареи будет аналогична. По расчётам теплотехников экономия на оплате за потреблённую тепловую энергию составляет в среднем 30%.

Для примера возьмём трёхкомнатную квартиру площадью 57 кв.м. Сумма, выставляемая по нормативам для квартир с центральным отоплением, считается, исходя из следующих параметров:

Тариф на тепловую энергию. Считается в рублях за 1 Гкал. Устанавливается правительством и зависит от региона;
Норматив потребления. Зависит от региона и меняется в зависимости от месяца;
Квадратные метры жилой площади.

Для примера возьмём квартиру, находящуюся в средней полосе России. Тариф на тепловую энергию в многоквартирных домах составляет порядка 1900 рублей за 1 Гкал, а норматив потребления 0,025 Гкал на кв.м. Таким образом, получаем 1900 * 0,022 = 41,8 рублей. Это цена за 1 кв.м. умножаем его на 57 квадратов и получаем сумму равную 2382,6 рублей. Столько нужно будет заплатить в месяц за квартиру общей площадью 57 кв.м.

В более холодные месяцы эта цифра будет выше, поскольку котельная будет нагревать теплоноситель до более высокой температуры, и норматив потребления увеличится. А в тёплые месяцы коэффициент будет снижаться. Таким образом в самые тёплые месяцы коэффициент находится в районе 0,017 (1841,1 рубль в месяц), а в самые холодные, которых больше, 0,026 (2815,8 рублей в месяц).

Для расчёта возьмём сумму, равную 2400 рублей в месяц. Оплата за тепло в средней полосе начисляется с ноября по май, то есть 7 месяцев. И за 7 месяцев в среднем придётся заплатить 17000 рублей.

Если учесть, что экономия при использовании индивидуального счётчика тепла для квартиры составляет 30%, то за 1 год экономия может достигать 17000 * 0,3 = 5100 рублей.

Если же в квартире вертикальная разводка, то придется устанавливать несколько ИПУ, и тогда срок окупаемости увеличивается в разы.

Также стоит учесть, что срок службы счётчика составляет 10 – 12 лет. А поверку нужно будет делать раз в 4 – 6 лет, и за неё тоже придётся заплатить. Но даже если учесть всё это, то за 12 лет теплосчётчик поможет сэкономить 61 200 рублей. Из этой суммы придётся вычесть стоимость установки счётчика (10 000 рублей), и также за время эксплуатации придётся поверить его 2 раза, это порядка 2000 рублей за поверку. В итоге получается, что за 12 лет квартирные теплосчётчики помогут сэкономить порядка 47 000 рублей.

Плюсы

реальная экономия на оплате за тепло;
регулировка температуры;
возможность перекрытия отопления, если оно не требуется.

Минусы

Большие разовые денежные затраты;
Выгода станет очевидной только через несколько лет;

Необходимость периодических поверок.

Что еще полезно знать перед монтажом измерительных приборов?

Чтобы расходы на установку измерительного прибора оправдались, перед монтажом желательно качественно утеплить выходящие на улицу стены, установить пластиковые окна или выполнить надежную теплоизоляцию деревянных рам и входной двери.
Целесообразно также заменить старые батареи на современные радиаторы , оснащенные впускными и отводящими кранами. С их помощью владелец может увеличивать и уменьшать количество потребляемого теплоносителя, временно перекрывать кран полностью (на время длительного отсутствия, например).
Чтобы показания счетчика были правдивыми, желательно также установить на участке входной трубы перед измерительным прибором специальный фильтр. Он будет очищать горячую воду от присутствующих в ней крупных фракций, существенно влияющих на точность измерений.
Не следует приобретать измерительное устройство, руководствуясь лишь его невысокой стоимостью

Качественный и точный прибор не может стоить дешево, важно изучить все параметры оборудования и узнать мнение покупателей о нем.

Процесс установки счетчика отопления – процедура, которая потребует от собственника квартиры большого терпения, ведь ему придется сначала получить разрешение от управляющей компании дома, собрать массу документов, а затем выбрать фирму, которая займется монтажом. Однако в результате, если все сделано правильно, труды окупятся – расходы на теплоэнергию существенно снизятся.

Виды систем отопления

Для обеспечения теплоснабжения многоэтажных жилых и коммерческих зданий применяются разные системы теплообеспечения. Чаще всего используются системы, использующие жидкий теплоноситель, который по трубам поступает к радиаторам отопления. Нагретая жидкость нагревает секции батареи, а уже от них происходит нагрев воздуха в помещении. Классическая схема такого теплоснабжения подразумевает наличие многих элементов – водогрейного или отопительного котла, расширительного бака, аппаратуры контроля, радиаторов и труб по которым поступает теплоноситель. Все, казалось бы, просто и элементарно, но есть несколько существенных моментов, определяющих специфику каждой системы. И эта специфика заключается, прежде всего, в варианте организации доставки нагретого теплоносителя к каждой конкретной точке подключения системы и отвода остывшего теплоносителя от нее.

Однотрубная система отопления

Первый момент заключается в том, как происходит подводка труб к радиатору

В этом плане необходимо понимать, что в частном доме или квартире с отдельным котлом отопления может быть реализована одна из двух схем – однотрубная и двухтрубная. Это важно потому, что здесь заложена принципиальная разница – при однотрубной теплоноситель последовательно подается в батареи, при этом после первого радиатора остывший теплоноситель поступает во второй, где он остывает еще больше, и уже после крайней батареи, пройдя все точки, опять возвращается в отопительный котел. Схематически такая схема представляет собой одну трубу с небольшими расширениями, в виде радиаторов

Схема обеспечивает проток теплоносителя с минимальными потерями и может применяться как в открытых, так и закрытых системах отопления.

Преимуществом такой схемы выступает простота и удобство построения, легкость монтажа и дешевизна. Из минусов стоит упомянуть неравномерность прогрева помещения и возможность применения только в одноэтажных планировках схемы, а также большими проблемами в установке приборов регулирования температуры в помещениях на радиаторах. Кроме того, схема требует установки большого количества кранов и задвижек, чтобы в случае необходимости не сливать полностью теплоноситель при ремонте одной батареи. Хотя с другой стороны, если батареи подключены по диагональной схеме, то перекрывать движение теплоносителя в системе, так или иначе придется.

Двухтрубная система отопления

Двухтрубная система отопления по сравнению с однотрубной, имеет ряд преимуществ. Прежде всего, это заключается в том, что к каждой отдельной батареи подходит ответвление от трубы с нагретым теплоносителем. После отдачи тепла охлажденный теплоноситель также уходит в отдельную трубу. Таким образом, двухтрубная система обеспечивает более эффективную схему подачи теплоносителя к радиаторам. При наличии запорной арматуры можно перекрыть подачу воды в секции батареи, и таким образом снизить температуры в отдельном помещении. Такое построение системы отопления помогает обеспечить и ремонт батареи достаточно перекрыть краны на радиаторе, чтобы приступить к ремонту, при этом отключения отопления не происходит, и системе исправно работает в других помещениях.

К положительным сторонам этой системы можно также отнести возможность использования двухтрубной схемы для малоэтажных жилых домов – для того чтобы сделать обвязку двухэтажного здания эта схема как нельзя кстати.

Что касается минусов, то здесь нужно иметь в виду, что придется прокладывать в два раза больше труб для трубы прямой подачи и обратки. Но здесь нужно помнить, что и однотрубная и двухтрубная система описывается как система отопления одного или максимум двух этажей, что не совсем применимо для многоквартирного дома в три и более этажей. Кроме этого, данные схемы часто применяются для индивидуального теплоснабжения, где нет необходимости устанавливать дополнительный счетчик тепла, поскольку достаточно приборов учета потребления газа, электричества или жидкого топлива индивидуального потребителя.

Сколько стоит и кто оплачивает

Вопрос стоимости оборудования и сопутствующих услуг становится первостепенным. Так как по закону оплачивать оборудование, проектные, пуско-наладочные работы и ввод в эксплуатацию должны жильцы многоквартирного дома.

В результате общедомовой счетчик становится коллективной собственностью жильцов. Стоимость теплосчетчиков зависит от производителя и типа оборудования:

Недорогие устройства с небольшим сроком эксплуатации от 2 до 4 лет, стоимостью от 6 до 10 тысяч рублей. Это счетчики, у которых используется ротор в качестве исполнительного механизма;
Более надежные электронные приборы стоят от 15 до 100 тысяч рублей. Срок эксплуатации таких устройств составляет 10-15 лет.

Но это не основная цена, которую необходимо заплатить за установку.

Общие затраты складываются из следующих статей расхода:

Проектные работы. Куда входит разработка и согласование проекта. Ориентировочная стоимость составляет 50 тысяч руб.;
Тепловой счетчик. Обычно выбирают надежные приборы средней ценовой категории порядка 60 тысяч руб. Со сроком эксплуатации не менее 10 лет;
Дополнительное оборудование, расходомеры и датчики. Цена приборов составляет 40 тысяч руб.;
Монтаж оборудования и вспомогательные материалы. Принимается в расчет ремонт изношенных сетей. Стоимость работы составляет 90 тысяч руб.;
Наладка оборудования и ввод в эксплуатацию составляет 10 тысяч руб.

Затраты на установку и ввод в эксплуатацию прибора учета тепловой энергии составляет от 180 до 300 тысяч рублей. Это ориентировочная цена на работы. Она зависит от организации, которая будет выполнять монтаж, пуско-наладочные работы и сдачу в эксплуатацию.

Управляющая компания эти работы не выполняет, для них требуется специальное разрешение.
