Дымоход для твердотопливного котла: какой лучше, высота, крепление

Подключение коллективного дымоканала

При коллективном дымоходе отопительные устройства должны быть однотипными

Необходимость иметь один дымарь на несколько домохозяйств возникает, если есть необходимость в экономии средств, площадей либо нет возможности по-другому организовать систему вывода отработанных газов. С технической точки зрения это вполне допустимый вариант и такие конструкции эффективно эксплуатируются. В этом случае необходимо рассмотреть два варианта задач:

Подключение к устройству однотипных отопительных устройств.
Подсоединение к линии принципиально разных тепловых установок, например, газовый котел и камин из кирпича.

В первом случае нет никакой сложности для включения оборудования в общий канал, так как для таких устройств можно рассчитать дымоканал на один показатель тяги, при котором все агрегаты будут правильно работать.

Во втором варианте согласовать устройства не получится, так как дымоотвод для камина должен занимать 1/10 площади топки, а это чрезмерно много для котла. В результате получается либо избыточная, либо недостаточная тяга для одного из устройств, что чревато негативными последствиями.

Самым правильным решением будет применить двухканальную систему. Суть ее в том, что внутреннее пространство трубы разделено на два канала, каждый из которых рассчитан на свое отопительное оборудование.

А если из кирпича?

Прямой кирпичный дымоход строится заодно с печью только, если это предусмотрено ее проектом. Надстраивать кирпичный дымоход над любой существующей печью недопустимо! Поэтому кирпичный дымоход к уже действующей печи строится непременно пристяжным.

Самое сложное здесь – переход от печи в дымоход, т. наз. воротной узел или просто воротник. Кирпичный воротник печи и в старину мог правильно сложить далеко не всякий печник, но в наше время устроить его легче: на воротник берут отрезок металлогофра из стали 321. В вороте печи и входном окне дымохода его фиксируют и герметизируют жидкой сваркой – жаропрочным до 1100-1200 градусов электропроводящим клеем. Именно жаропрочным, т.е. сохраняющим при заданной температуре свои механические параметры, в т.ч. пластичность; жаростойкость гарантирует только устойчивость к данной температуре без разрушения.

А при чем тут электропроводность? При том, что в жидкую сварку вводится большое количество металлического порошка. Он обеспечивает отсутствие сквозных микротрещин и согласование воротника с кирпичом по ТКР.

Что нужно знать

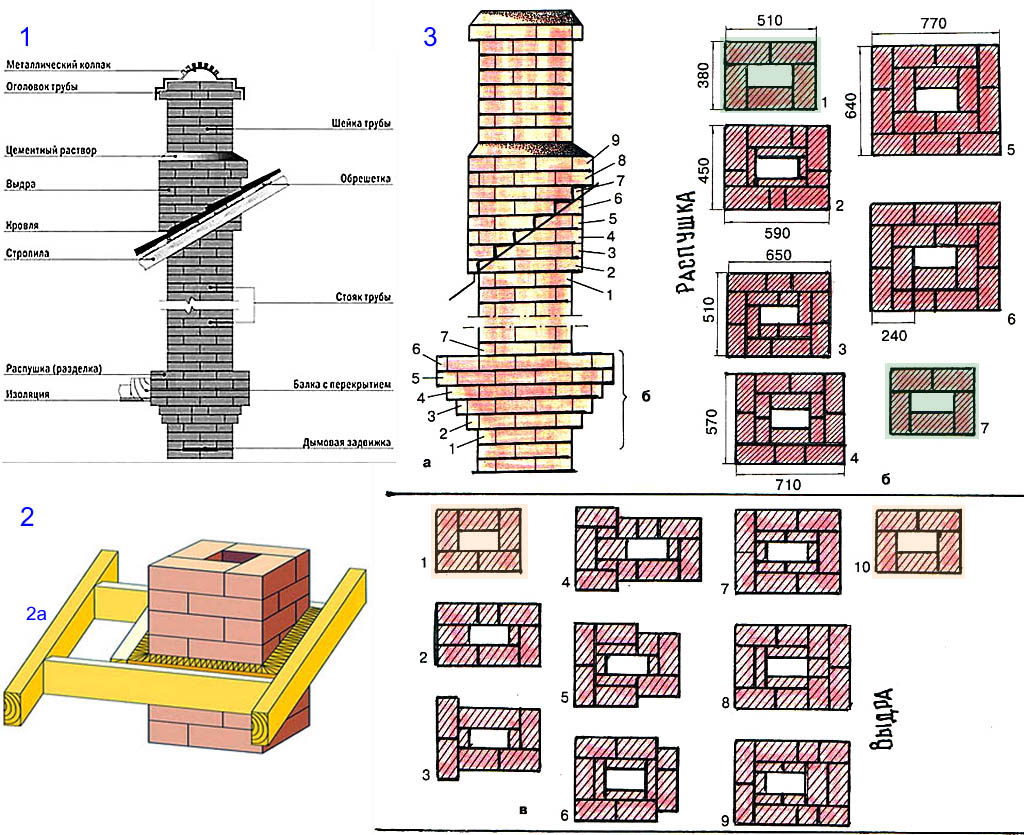

Устройство дымохода из кирпича показано на поз. 1 рис. Выкладывается он из печного кирпича на известково-цементном растворе (цемент М400 : известь : песок 1 : 2 : 5) обязательно по шаблону (поз. 2), башмак которого 2а опирается на стену. Расширение трубы над кровлей (выдра) и оголовок трубы вместе не допускают задувания порывами в трубу и протекания крыши по стыку ее с трубой. Для того и другого шейка трубы между выдрой и оголовком должна содержать не менее 3-4 рядов кладки. Ровная часть выдры должна состоять не менее чем из 2-х рядов. С учетом наклона крыши всего на выдру приходится 7-8 рядов кладки (ряды 2-9 на поз. 3 вверху слева и внизу). Если вам предложат проект дымохода с выдрой менее чем на 7 рядов, а крыша у вас обычного уклона – халтурщики или неумехи.

Устройство и способ кладки кирпичного дымохода

Назначение распушки кирпичного дымохода противопожарное. Вверх от перекрытия и вниз от потолка пояс распушки (ее ровная, без уступов, часть) должен выступать не менее чем на 70 мм. Т.е., в поясе распушки для наилегчайшего из возможных перекрытия должно быть хотя бы 2 ряда кладки, а обычно нужно 3-4 для чердачного и более 4-х для мансардного. Поскольку на собственно распушку нужны 3 ряда, то распушка менее чем в 5 рядов однозначно брак на стадии проектирования.

Условие долговечности и надежности стояка кирпичного дымохода: если количество рядов распушки/выдры нечетное, то подстилающий и накрывающий ряды стояка должны быть идентичны, ряды 1 и 7 справа вверху поз. 3. Если же количество рядов распушки/выдры четное, то подстилающий и накрывающий ряды стояка должны быть зеркальным отражением друг друга, ряды 1 и 10 внизу на поз. 3. Попросту: порядовка стояка под и над выдрой/распушкой не должна сбиваться.

Порядовки распушки кирпичного дымохода с квадратным и прямоугольным каналом

Пошаговое руководство по сборке

Для того чтобы качественно и правильно собрать дымоход, необходимо действовать четко по плану. Это поможет сделать работу очень быстро и качественно. Стоит помнить, что если есть возможность изменить план и сделать работу лучше, то можно вносить поправки:

Так как все кронштейны напрямую крепятся к стене, фундамент не потребуется.
Котел и трубу необходимо соединить адаптером.
В первой трубе уже есть шибер. Далее необходимо подсоединить емкость для сбора конденсата.
В стене необходимо сделать отверстие в 50 сантиметров. В него монтируется вся система упоров и устанавливается патрубок. Далее все обкладывают негорючими материалами и утеплителем.
Сэндвич проводится через патрубок. Отверстие нужно будет заложить асбестовыми листами.
Трубы необходимо собирать по принципу «снизу вверх». Вся работа производится от отопительного элемента до дефлектора.
Не стоит забывать о герметике и крепление кронштейнами. Расстояние между ними не должно превышать 1,2 м.
В самом конце трубы необходимо закрепить дефлектор.
Для придания максимальной жесткости используется дополнительная система растяжек и креплений.
Тестирование котла или печки. Необходимо испытать новый дымоход и исправить погрешности, если таковы есть.

Требования, предъявляемые к ним в бане

Дымоход должен соответствовать следующим требованиям:

сечение трубы должно обеспечивать полное выведение топочных газов. Размер трубы выбирают из расчета 8 см2 на каждый киловатт мощности печи;
металлический дымоход должен быть изготовлен из специальных жаростойких сталей. Минимальная толщина металла трубы должна быть от 0,5 мм;
общая длина вертикальной части трубы должна быть не менее 5 м;
общая длина горизонтальных участков не должна превышать 1 м;

кирпичный дымоход должен иметь максимально гладкие внутренние стенки;
на перекрытиях и кровле обязательно должны быть противопожарные разделки. Участки соединения секций металлической трубы не должны приходиться на перекрытие или выход из кровельного полотна;
наружная часть дымохода должна возвышаться над уровнем конька на 50 см.

Однако, если баня примыкает к более высокому дому, высота трубы должна рассчитываться по уровню конька более высокой постройки. При этом, над плоской крышей навершие трубы должно находиться на высоте не менее 1 м.

Отделка и дизайнерские решения

Дети всегда нарисуют трубу на домике. Внешний вид становится «теплее» и уютнее, дом выглядит обжитым и аккуратным. Кривая или обрушенная труба свидетельствует о плохом хозяине, поэтому при кладке дымохода стоит задуматься и о дизайне.

Кирпичная труба для печи уже является готовым арт-объектом. Используя приёмы художественной кладки и контрастные фасадные краски, даже из дешёвого кирпича можно получить настоящий шедевр. Однако, если такая кладка не вписывается в общий дизайн, стоит задуматься об отделке.

Штукатурка. Глиняный кирпич отлично штукатурится атмосферостойкими цементными штукатурками. Швы при кладке следует расшить — так раствор лучше сцепится с трубой.

Поверхность грунтуется, наносится первый, адгезионный слой, устанавливаются уголки-маяки. Затем основной слой, стягивается правилом и затирается. В итоге получается ровная поверхность под обработку фасадными красками.

Утепление твёрдой базальтовой ватой и устройство вентфасада. Материал вентфасада может быть любым, главное, чтобы был негорючим. Пластик или дерево не подойдут — даже случайная искра может вызвать возгорание.
Устройство зонтика и флюгера. Труба — самое высокое место в доме. Лёгкий флюгер не причинит вреда прочному кирпичному основанию, но может значительно улучшить внешний вид всего дома.

Какие трубы подходят к каминам

Степень надежности и эффективности работы дымоходов в значительной мере зависит от подключенных к ним отопительных устройств, и наоборот. Поэтому для каждого типа каминов существует оптимальный вариант дымовой трубы.

Применение термоизолированных модулей по всей длине дымовой трубы (начиная от топки) оправдано в тех помещениях, где камин выполняет в основном декоративные функции. Обычно, чтобы использовать тепло отводимых газов, первые 1,5-2 м дымохода собирают из одностенных труб с соблюдением необходимых мер пожарной безопасности.

К дымоходу классического кладочного камина с открытой топкой предъявляют следующие требования: канал его может быть только прямоточным, с сечением не менее 1/10 сечения топочного проема.Камин-очаг, у которого топка открыта с двух или более сторон (его «экстремальная» разновидность — «островной» камин), снабжают колпаком-дымоуловителем, переходящим в дымоход. Последний должен иметь увеличенное сечение, причем довольно часто его оборудуют и вытяжным устройством (дымососом).

Наиболее распространены сегодня камины с закрытой топкой. Принципиальное их отличие от классических в том, что необходимый для горения воздух поступает не через топочный проем, а через поддувало, и, манипулируя заслонками, вы регулируете интенсивность горения. На подавляющее большинство каминных топок можно установить модульный дымоход из нержавеющей стали.

И наконец, последний тип — каминопечи. Главная отличительная черта подобных устройств, придающая им сходство с настоящей печью, — наличие встроенного дымового канала, проходя по которому дымовые газы охлаждаются до довольно низкой температуры. Всвязи с этим возникает потребность в массивном кладочном либо хорошо утепленном модульном дымоходе.

Дымоходы для каминов и их характеристики

Тип камина	Особенность горения	КПД, %	Температура отводимых газов, °C	Тип дымохода
С открытой топкой	Доступ воздуха не ограничен	15-20	До 600*	Кирпичный, из жаропрочного бетона
С закрытой топкой	Доступ воздуха может быть ограничен	70-80	400-500	Кирпичный, из жаропрочного бетона, модульный утепленный из нержавеющей стали или керамический, в пределах отапливаемых помещений — одноконтурный стальной эмалированный
Каминопечи	Доступ воздуха ограничен, газы охлаждаются, проходя по интегрированным каналам	До 85	160-230**	Кроме перечисленных выше: из талькомагнезита или талькохлорита — массивный либо с внутренней трубой (стальной, керамической)

* — при использовании в качестве топлива твердолиственных пород, каменного угля, а также при избыточной тяге температура может превысить указанное значение; ** — для каминопечей из талькомагнезита; для металлических — до 400 °C

№4. Дымоход из асбестоцементной трубы

Пару десятков лет назад асбестоцементные трубы повсеместно использовались для обустройства дымоходов. Собственно, изначально они не были предназначены для подобных целей, в чем легко убедиться, изучая их эксплуатационные качества. Из преимуществ материала только лишь его низкая цена, а вот недостатков значительно больше:

материал выдерживает температуры до 3000С, а часто этого недостаточно. Использовать такую трубу можно разве что на максимальном удалении от топки, там, где дым проходит уже охлажденным;
на шершавой поверхности быстро накапливается сажа, которая имеет свойство загораться. Но если кирпичный дымоход с подобным справится легко, то дымоход из асбестоцементной трубы может просто взорваться;
неустойчивость перед конденсатом, в котором содержаться агрессивные химические вещества. Более того, конденсат способен впитываться в трубу, разрушая ее и ухудшая внешний вид;
большой вес и сложный монтаж;
негерметичность стыков.

Использовать асбестоцементную трубу для дымохода можно лишь при уверенности, что монтаж будет выполнен правильно, а также при условии регулярной очистки дымохода, но лучше все же обратить внимание в сторону других вариантов

Особенности сборки

Существует две методики сбора элементов дымоотводящей системы. Они отличаются размещением нижних и верхних частей.

Для одностенных дымоотводов при сборке «по конденсату» верхний торец вставляется в нижний. Для сэндвич-утепленных конструкций это правило действует для внутренней сборки. Наружная часть при этом собирается «по дыму».

Игнорирование образования влаги приводит к плачевным последствиям. Конденсат, смешиваясь с сажей, образует кислоты, которые разъедают поверхность трубы.

Виды монтажа

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

не задействуется свободное пространство парной;
нет риска обжечься о сталь или камень;
меньше вероятность возникновения пожара;

проще – не надо делать отверстие через весь чердак.
случаи задымления обнаружить легче, а также отследить общее состояние.

увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
Не образуются мостики холода в стенах, теплоизоляция не нарушается.
Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
Эстетичность сооружения не портится боковыми выводами дыма.
На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
При повреждении целостности дымоотводящей конструкции происходит задымление бани.
Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
нужно ли отапливать соседние комнаты.

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.

Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

С – это постоянный коэффициент, равный для печей на дровах 0,034;
литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
высота дымохода обозначается буквой «h».
Т0 – средний уровень температур атмосферы;
Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

буржуйка работает на твердом топливе;
в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,73.
Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,8.
Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем. Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
высчитываем соотношение. (338/2695)*100=12,5%.
смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

топка 800/500 мм, ее площадь – 40 см2;
сечение дымохода 200/200 мм, площадь равна 4 см2;
рассчитываем соотношение (400/4000)*100=10%.
по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см
вдвое, если отопительный агрегат снабжен стабилизатором тяги;
до 15 см, если стабилизатора нет.

В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
Отводящий канал может иметь максимум три поворота, радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание
Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Материал дымоходов: кирпичный и металлический

Итак, какие же существуют схемы дымохода дровяной печи и чем они отличаются? В первую очередь, следует сказать, что схема дымохода зависит от материала из которого он сделан:

Кирпич. Использование кирпича обуславливает необходимость возведения серьезного фундамента и отсутствие штукатурки внутри самой трубы (причина: конденсат в трубе дымохода дровяной печи).
Металл. Трубы из нержавеющих металлов представляют собой систему модулей, каждый из которых представлен отдельным ее элементом. Нержавейка гораздо лучше подходит для дымохода, в силу того, что не поддается воздействию конденсатов и сажи. Существуют также двустенные модели труб из нержавейки, со встроенным утеплителем.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

Диаметр (сечение) дымохода для твердотопливного котла.
Высота дымохода для твердотопливного котла.
Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Классификация дровяных печей

Печи, функционирующие на дровах, отличаются друг от дружки такими параметрами, как:

материал;
принцип функционирования;
особенности конструкции.

Печи на дровах с точки зрения материала

Чаще всего дровяные печки делают из чугуна, стали или из кирпича. Поверхность данных отопительных приборов гладкая и довольно привлекательна на вид, благодаря чему они неплохо вписываются в интерьер любой комнаты.

Печь, сделанную из металла, оборудуют специальной дверцей из огнеупорного стекла, которая позволяет контролировать процесс горения и вовремя подкладывать топливо.

Чугунные печи – это своего рода раритет, сейчас они встречаются очень редко, в основном, в деревнях. Такие устройства красивы, от них веет стариной и какой-то сельской романтикой.

Печи из кирпича – это «классика жанра». Именно их строят у нас чаще всего в виде высоких, почти под потолок, конструкций, облицованных кафелем. Такие приборы отопления долго нагреваются, зато и остывают тоже долго, надолго сохраняя в комнате комфортную для проживания температуру. Поэтому стоит узнать какие бывают виды кирпича и его особенности.

Виды печек по принципу работы

традиционные устройства, функционирующие до 5-ти часов;
печи длительного горения, конструктивно более сложные и способные обогревать помещение на протяжении длительного промежутка времени. Это становится возможным благодаря контролю над интенсивностью горения путем регулировки подачи воздуха.

Виды печей в зависимости от конструктивных особенностей

Если смотреть на дровяные печи с точки зрения их конструкции, классификация будет следующей:

отопительные;
отопительно-варочные;
камины;
печи с водным контуром.

Как можно понять из названия, отопительные печи на дровах используются исключительно для нагрева воздуха в помещении. Вторая разновидность, то есть печи отопительно-варочные, позволяют обогревать комнату и заниматься приготовлением пищи. Камины – это не просто отопительный прибор, это настоящее украшение интерьера, этакая «изюминка», центральный элемент комнаты, у которого так приятно собираться всей семьей и делиться новостями.

Устройства с водным контуром служат для отопления помещения и для нагрева воды. Особенно популярны такие приборы в местах, где отсутствует централизованное горячее водоснабжение.

Сэндвич-трубы

Современным строительным материалом можно назвать сэндвич-трубы. Их особенности заключаются в нижеприведенных моментах:

Структура многослойная, что определяет большую толщину. Произвести материал подобного типа стало возможно только при появлении современных технологий.
Каждый слой отвечает за определенные функции. Примером можно назвать то, что снаружи расположены изоляционные материалы, внутри более прочные, которые могут выдерживать существенную нагрузку.
Стоимость сэндвич панелей весьма велика. Это связано с высокой сложностью производства сэндвич панелей, а также применение довольно большого количества дорогих материалов.
При создании дымохода должна соблюдаться технология, иначе конструкция не будет обладать должными эксплуатационными качествами.

Кроме этого следует учитывать долговечность дымохода – многие производители гарантируют срок службы более 10-ти лет.

Виды и конструкции

Виды дымовых труб по материалу изготовления:

кирпичные;
металлические — однослойные и трехслойные с утеплителем;
асбоцементные;
железобетонные;
керамические.

Виды дымоходов по конструкции:

стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Нюансы планировки и факторы, влияющие на параметры дымохода

Для проектирования безупречного варианта невообразимо обходиться только расчетами и схемами. Газоход пересекается с важными конструктивными частями дома, а это обозначает, что он, безусловно, воздействует на план. В том случае, когда владелец хочет выполнить монтаж поближе к коньку, он может столкнуться со многими сложностями. Поэтому дымопровод лучше располагать на большой дистанции.

Высота должна быть выбрана с учетом конструкционных особенностей:

Дизайн квартиры;
геометрия дымопровода;
число жилых этажей;
удобность монтажа дымоходных каналов;
потенциальная доступность для проведения работ по обслуживанию котлоагрегата и дымовентиляционной установки;
вид стройматериала, использующегося в период возведения перегородок и стропильной системы;
количество источников тепла, подключаемых к единственному дымоходу.

Необходимо обозначить, что в соответствии с нормами устройства систем теплоснабжения в индивидуальных жилищах, к одному газоходу допускается подключать только один котел. В особенных вариантах разрешается исполнять вывод котловых газов по одному дымоходу от 2-х агрегатов. Для грамотного функционирования теплотехнического оборудования, в середине такой конструкции надлежит ставить рассечку. Печи в многоэтажных домах до 3-х этажей размещают одну поверх иной, и их дымопроводы подобным манером, чтобы дымовые газы имели возможность уходить по одной шахте.

Подавляющее большинство конструкторов отдают предпочтение использованию каналов, которые монтируются в момент возведения стен зданий в кирпичной кладке — они позволяют в значительной степени сэкономить средства на стройматериалах.

Дымоход, который не имеет возможность быть установленным в капитальной стене, устанавливают дымовентиляционные каналы как можно ближе к коньковому прогону.

Строительство стенового дымопровода выполняется с применением шаблона-буйка, обкладываемого со всех сторон кирпичной кладкой. Он выполнен в форме деревянного ящика, с сечением равным диаметру дымовой трубы. Достигнув верха шаблона, его передвигают выше, после чего снова обкладывают. Процесс продолжают до того момента, пока не будет закончено сооружение несущей стенки.

Нередко, кирпичные трубы располагают с внутренней части капитальных стенок, в этом случае может быть организован наиболее эффективный нагрев коттеджа, с низкими удельными расходами на отопление. Иной раз дымовые каналы размещают во внешних стенках, однако подобный способ будет наиболее затратным и вызовет значительные усилия при обслуживании дымовентиляционных каналов. В варианте закладки дымовентиляционной системы в наружной стене, ширина стены трубы получается большей.

Безукоризненный расчет дымовой трубы повышает КПД источника нагрева дома и гарантирует безопасную эксплуатацию источников отопления. В противоположном варианте токсичные газы смогут попадать в жилое помещение и принести вред здоровью жильцов.

Правильная эксплуатация и уход

Если все сделать правильно, то можно получить дымоход, который прослужит не менее 15 лет. Стоит придерживаться элементарных требований. Так, нельзя менять котел, если температура газов будет превышать максимально допустимую температуру для нынешнего дымохода. Желательно чаще проверять качество и состояние теплоизоляции в поеме стены, чтобы конденсат не задерживался.

Чистка — неотъемлемая часть эксплуатации. Очищать дымоход необходимо не реже чем раз в три месяца. Механический способ лучше не применять. Лучший вариант — использование химии, которой пропитывают продается в специальные брикеты. При сгорании они выделяют вещество, которое растворяет сажу и прочие отложения.
