Печь «экономка» своими руками

Принцип работы

Работает такое устройство просто:

• закладываем дрова в топку и растапливаем печь. Перед этим открываются поддувала и воздушные заслонки дымохода;
• нагретые газы поступают в первую камеру, проходят по соединительному каналу во вспомогательную топку;
• тепло проходит к варочной панели с 2 конфорками;
• через специальные отверстия газы поступают в общий канал дымохода;
• потоки перемешиваются, отдают большую часть тепла кирпичным стенам и выводятся в атмосферу.

Шесток печи открытый спереди и по боковым стенкам. Благодаря такому принципу работы такие устройства обладают рядом достоинств, основные – высокий уровень производительности, экономия топлива. Особенно в летний период, когда используется только малый топочный отсек для приготовления пищи.

Устройство и принцип работы печи Ермак

Печи для бани Ермак разделены на несколько серий. Классический модельный ряд основывается на традиционной схеме газоходных каналов, имеет округлые изгибы корпуса. Здесь дополнительное оборудование навешивается на заднюю стенку. В новых линейках применяется угловатая форма корпуса, благодаря внедрению усложненной двухпоточной газоходной схемы увеличивается интенсивность нагрева камней и КПД устройства. Обновленные серии отличаются функцией трансформации: по желанию заказчика производитель может встроить дополнительные опции.

Принцип работы печи Ермак

Топки в печках Ермак могут быть изготовлены из нержавеющей стали и чугуна, благодаря чему можно выбрать модель, оптимально подходящую по эксплуатационным возможностям и стоимости. Если топка выполняется из нержавеющей стали, для каменки и дымовых каналов применяется этот же материал. В случае с чугунной топкой внедряется стальная каменка, способная полноценно защитить внутренние компоненты от контакта с водой.

В качестве топлива используются брикеты, дрова, газ, весьма востребованы комбинированные модели. Комплектация, функционал и конструкция определяются типом применяемого теплоносителя. Мощность устройств варьируется в пределах 12-36 кВт, этот диапазон позволяет найти прибор, подходящий под любой распространенный объем парной.

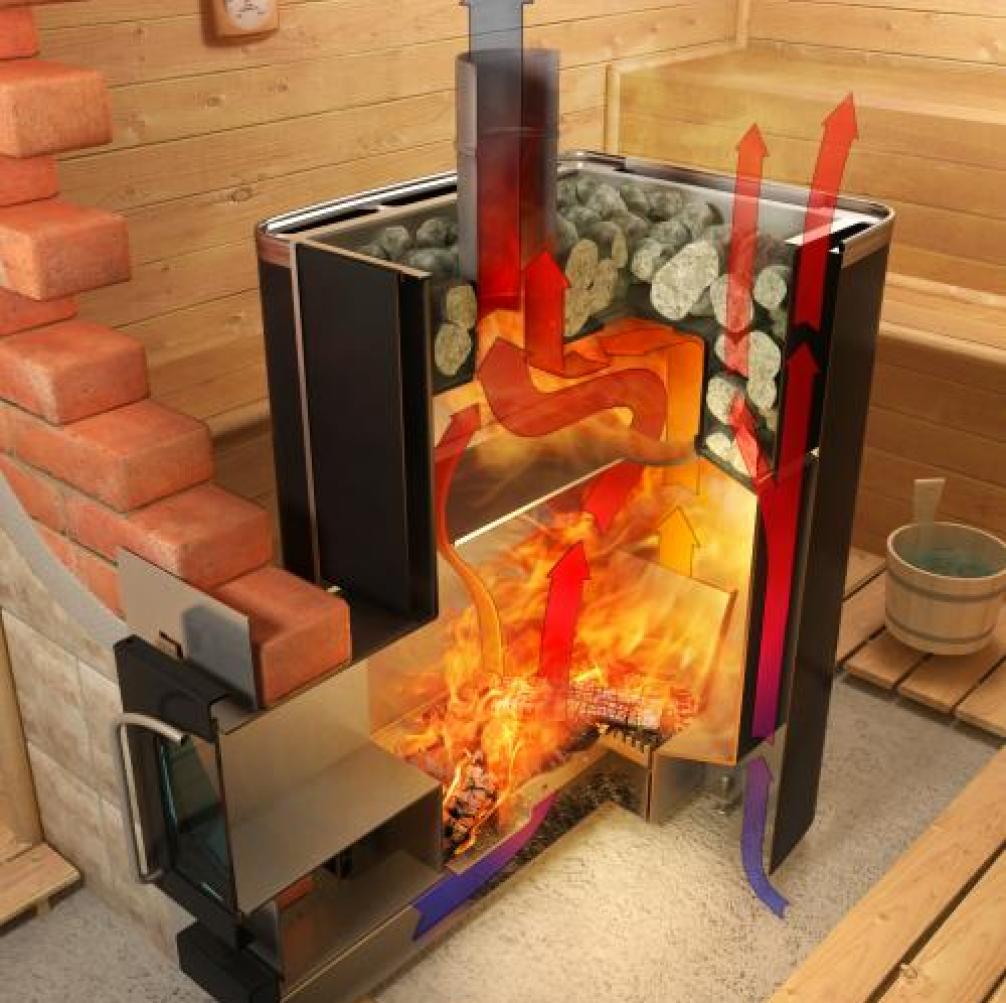

Принцип работы един – топливо, разрушаясь, создает тепловую энергию, прогревающую помещение, продукты горения (если это не электрокаменка) выводятся через газоотводы. Каменка позволяет использовать воду для выработки пара, такие металлические решения по функционалу и комфортности использования не уступают традиционным каменным конструкциям.

Ключевым элементом дровяной печи Ермак является топка, в ее основание заложен совок-зольник, посредством которого можно изменять интенсивность горения, удалять не прогоревшие фрагменты и золу. Колосник находится непосредственно над совком, на него складывают твердое топливо.

Сверху присутствуют газоходы и прочистные отверстия, с помощью первых пар и тепло распределяются в каменке. Спереди установлена жаропрочная дверца с самоохлаждающейся ручкой. Конструкция вставлена в рамку из нержавейки. Вентилируемая каменка способствует созданию приятного микроклимата, в ее центре установлен патрубок дымохода. Стальная рамка каменки увеличивает эксплуатационный ресурс агрегата, на ее стенки можно навесить бак или сетку.

Для расширения функционала и повышения эффективности оборудования возможна установка дополнительных компонентов:

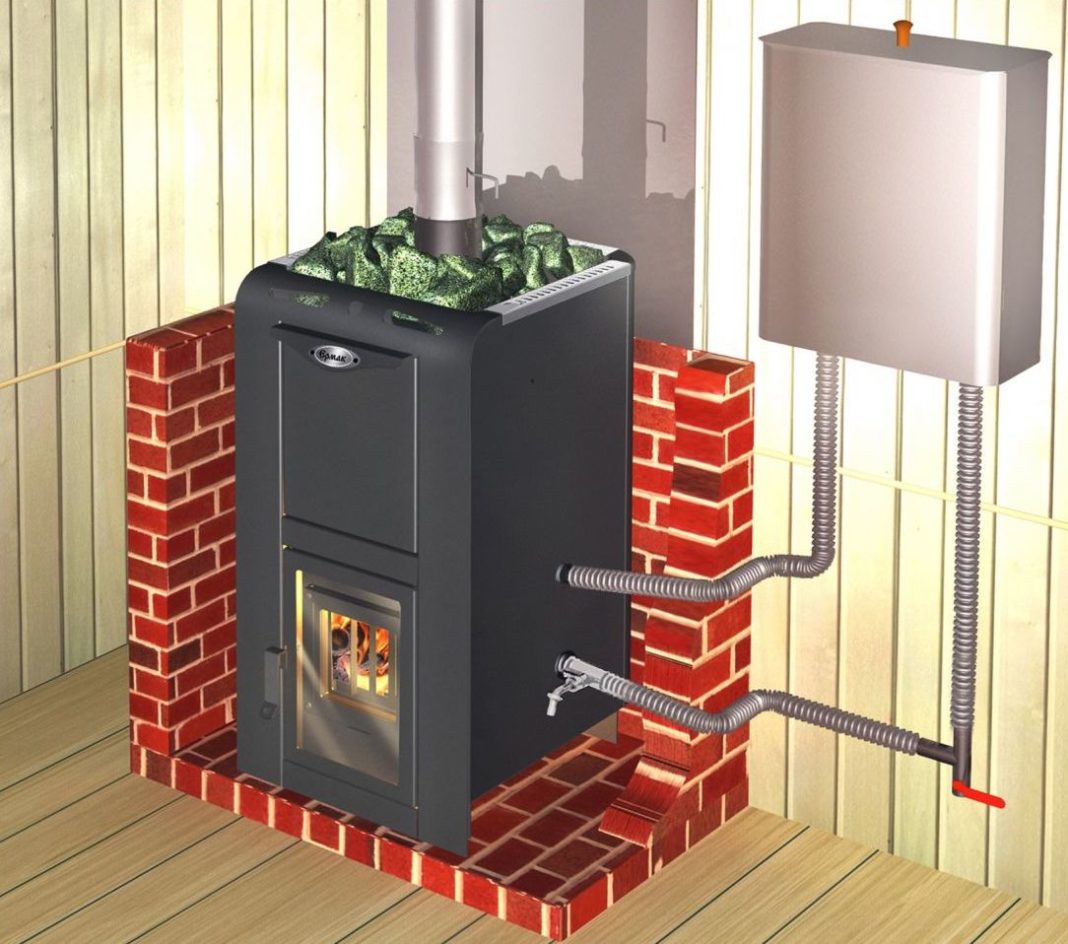

• теплообменника, позволяющего нагревать воду в соседнем помещении;
• навесного бака для печи Ермак, нагревающего воду для нужд парной;
• дополнительной сетки-каменки;
• экрана-конвектора, предотвращающего прямое воздействие инфракрасного излучения;
• парогенератора для вывода мягких мелкодисперсных испарений;
• выносного бака, в котором вода нагревается для нужд моечной.

Для расширения функционала и повышения эффективности оборудования возможна установка теплообменника

Также распространено использование закрытых модулей, посредством которых в каменке создается зона перегретых камней.

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

Порядовая кладка печки Подгородникова

Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича.
Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала.
Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником.
Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт.
Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник

Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор.
9 ряд. В задней части топливника кирпичи тоже имеют стесанные грани

Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы.
Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка.
Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья.
Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Полезно знать: Как используется конвекторная печь для обогрева дома, какой она бывает

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

Схемы, размеры изделия

Существуют два основных вида устройств, на которые ориентируется каждый мастер.

1. Печка первого типа подходит для отопления небольших помещений. Она имеет следующие размеры: 51 на 51 см — площадь основания, 175 см — длина. Для выкладки топки в обязательном порядке используется шамотный кирпич. Он огнеупорный и очень прочный, это позволяет избежать трещин. Для облицовки изделия прекрасно подходит красный кирпич. Конструкция имеет трубу и духовой шкаф для приготовления блюд. Для большей прочности и хорошего КПД шкаф обычно изготавливают из листа стали.

Фото 2. Схема русской мини-печи из кирпича с лежанкой и местом для приготовления пищи.

1. Второй вариант мини-печи отлично справляется с задачей отопления небольших помещений, прибор оснащен и варочной поверхностью, поэтому такую конструкцию чаще выбирают для дачных построек и частных домов. Дымоход выкладывают в один кирпич. Это сделано для того, чтобы отработанные испарения и газы, правильно поступали в дымоход, обходя духовку с правой и левой стороны. По площади эта конструкция — 51 на 51 см, ее длина — 215 см. Для выкладки топки применяют огнеупорный кирпич.

Внимание! При выкладке топки нельзя использовать несколько видов кирпича. Каждый вид имеет разную температуру расширения, поэтому такая состыковка приведет к трещинам

Схемы, размеры изделия

Существуют два основных вида устройств, на которые ориентируется каждый мастер.

1. Печка первого типа подходит для отопления небольших помещений. Она имеет следующие размеры: 51 на 51 см — площадь основания, 175 см — длина. Для выкладки топки в обязательном порядке используется шамотный кирпич. Он огнеупорный и очень прочный, это позволяет избежать трещин. Для облицовки изделия прекрасно подходит красный кирпич. Конструкция имеет трубу и духовой шкаф для приготовления блюд. Для большей прочности и хорошего КПД шкаф обычно изготавливают из листа стали.

Фото 2. Схема русской мини-печи из кирпича с лежанкой и местом для приготовления пищи.

1. Второй вариант мини-печи отлично справляется с задачей отопления небольших помещений, прибор оснащен и варочной поверхностью, поэтому такую конструкцию чаще выбирают для дачных построек и частных домов. Дымоход выкладывают в один кирпич. Это сделано для того, чтобы отработанные испарения и газы, правильно поступали в дымоход, обходя духовку с правой и левой стороны. По площади эта конструкция — 51 на 51 см, ее длина — 215 см. Для выкладки топки применяют огнеупорный кирпич.

Используемые материалы

Упрощение конструкции русской печки не влияет на требования к материалам, которые будут использоваться в строительстве. Внешняя облицовка и тело корпуса выполняется из огнеупорного кирпича. Лишь поверхность соприкосновения с открытым огнем простилается базальтовым картоном. Если есть возможность обрабатывать кирпич, делая распилы в продольном направлении, то лучше использовать шамотный кирпич. Температура в нижней камере хоть и достаточно высокая, но не требует применения особых жаропрочных материалов.

Печная кладка, независимо от модели устройства, производится на раствор, состоящий из глины и песка. Дозировка зависит от жирности глины. Чтобы ее определить без специальных приборов, потребуется воспользоваться народными премудростями. Мы их не станем приводить, так как сегодня в продаже имеется множество вариантов готовых смесей, предназначенных для печных работ. Там уже учтены все пропорции и добавлены композиционные материалы, улучшающие адгезию и прочность полученного раствора.

Не стоит забывать и про металлические изделия, которые следует приобрести заранее, чтобы не останавливать процесс строительства. Это дверцы для топки, колосники, задвижки и вьюшки, варочная плита. Если стал выбор между стальными и чугунными конструкциями, то следует выбирать чугунные, так как они повысят эффективность отбора тепла и передачи его стенкам печи.

Пошаговая порядовка кирпичной печи для бани

Возведение конструкции печи для бани является одним из сложнейших процессов. Для постройки такой конструкции необходимо четко следовать правилам и инструкциям для строительства печи для бани. Для упрощения процесса, необходимо внимательно ознакомиться с данной статьей, которая непременно поможет в осуществлении задуманного.

После всех подготовительных работ (выбор места, схемы, размера) необходимо приступать к строительству нашего проекта. Для упрощения процесса будем рассматривать строительство средней печки (размер 4х5 кирпичей). Этот проект будет демонстрировать всю порядовку кладки нашего сооружения. Размеры вашей печки можете менять, исходя из вашего проекта. Высота печи составит 2 метра и 10 сантиметров.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Сушка

Для сушки, закладываем в топочное отделение максимум 2 кг дров, запаливаем из и после прогорания убираем всю золу и остатки дров из топки и зольников. После полного остывания поверхностей, работу повторяем. Так производим до 3 операций сушки в день на протяжении 3-4 суток.

Во время первого сжигания дров печь будет сильно дымить. Не пугайтесь, это выпаривается влага из керамики и выгорает грязи и смазка с поверхностей варочной плиты и других металлических деталей. Все двери и окна в помещении должны быть открыты.

На второй день начинаем обследовать все поверхности на предмет дефектов и мест прохода дыма. При обнаружении, эти места очищаются от раствора и заделываются огнестойким герметиком и раствором шамотной глины.

Компактная кирпичная печь Экономка

Владельцы частных домов в последнее время уделяют большое внимание возведению русской печи, которая предназначена не только для обогрева комнат, но и для приготовления пищи. Стандартная конструкция очага является довольно громоздкой, имеет некоторые недостатки, например, неравномерное распределение горячего воздуха. Специалистами в этой области была разработана компактная и удобная печка Экономка

Оборудование может функционировать на любом топливе, имеет ряд преимуществ

Специалистами в этой области была разработана компактная и удобная печка Экономка. Оборудование может функционировать на любом топливе, имеет ряд преимуществ.

Особенности и принцип работы

Кирпичная печь улучшенная Экономка подразумевает сооружение массивной чугунной плиты с двумя конфорками. В конструкции предусмотрено наличие малого и большого топливника. Первый используется для приготовления еды в теплое время, так как на его прогрев необходимо определенное количество времени. Второй применяется для отопления дома зимой и выпечки круглый год.

При загрузке и сгорании топлива газы поднимаются в первое отделение русской печи, затем вылетают во вторую секцию сквозь устройства подверток. Далее проходят в щель в полу и попадают в варочную камеру, осуществляя нагрев. В этой зоне находятся отверстия, через которые продукты сгорания перемещаются в сборочный канал, оттуда – в дымоход. Полость (шесток) открыта с передней и боковых сторон.

Благодаря специфической схеме сооружения, является удобной и многофункциональной. Для ее деятельности требуется малое количество дров или другого топлива. Оборудование отличается небольшими размерами: 150 см в длину, 90 см в ширину. Толщина конструкции составляет 225 см при стандартной величине шва 5 мм. В вентиляционном канале и дымовой трубе русской печи модели Экономка находятся две задвижки. Заслонка для варочного отсека изготавливается из листового железа.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Кирпичная перегородка делит камеру на две части и оснащена тремя зазорами по 10х20 см, что обеспечивает проход газов. В отличие от классической печки, в компактной Экономке варочный шкаф работает на прогреве дымовыми продуктами, а не посредством открытого огня. В этом отделении удобно не только разогревать и готовить пищу, можно сушить овощи, фрукты и ягоды, благодаря подходящей температуре.

Характеристика печей «по-белому»

На смену устройствам «по-черному» со временем пришли агрегаты «по-серому». Охлажденный дым выходил наружу либо через отверстие в потолке, либо через деревянную трубу. Из топки через канал выходили горячий дым и искры, способные вызвать пожар на крыше, особенно в летнюю пору года, так как кровли в то время выстилались из возгораемого материала – соломы. Потому длительное использование печей «по-черному» не означало наличие трудностей в изготовлении трубы для выхода дыма, а скорее так проявлялась забота наших предков о тепле в своем доме и его безопасности.

Однако русские люди понимали необходимость срочной альтернативы подобным ненадежным топкам, и она нашлась в виде новых, пожаробезопасных, простых, экономичных и многофункциональных сооружений – печей «по-белому».

Они строились уже не из глины, а предварительно обожженного кирпича

В то время люди обучились мастерству обжигания брусков, осознали их важность при возведении топок и начали сооружать кирпичные строения

Изменился и материал для кровли. Крыши стали выстилать дранкой или тесом, что исключало вероятность возникновения пожара.

Вскоре проблема риска возгорания вернулась. Новая дымовая труба повысила тягу, но в то же время увеличила и количество выбрасываемого горячего воздуха с искрами.

С целью повышения КПД и устранения риска возникновения пожара дымовую трубу начали делать изогнутой и пускать в кожухе оборотами. Таким образом, горячий дым, продвигаясь зигзагами по печи, отдавал тепло кирпичам, искры при этом также гасли. В конце своего пути продукты горения проходили по специальному горизонтальному участку трубы, из которой они попадали наружу уже остывшими.

Еще одно отличие «белых» печей от «черных» – фундамент. Первый вид устройства весит в 2-3 раза больше своей предшественницы, поэтому сооружали крепкую основу, чтобы пол выдержал и не провалился.

«Белые» печи хотя и являлись совершенными, но использовались долгое время только в домах бояр, князей и зажиточных господ. Причиной этому была дороговизна кирпича: обычные деревенские жители не могли себе позволить роскошь в виде приобретения этого материала и продолжали пользоваться печками старого образца. Некоторые находили альтернативу в возведении такого агрегата из необожженного кирпича – сырца, а обожженный использовали на под и свод печи.

Строение русской печи

Главные составляющие агрегата:

• горнило или топливник – основа любого отопительного сооружения, используемое для приготовления пищи;
• свод – часть, расположенная вверху горнила, на которую укладывается массив, способный сохранять тепло;
• под – нижний элемент топливника, предназначенный для повышения прочности топочной камеры;
• щека – фасадная стена горнила;
• устье – отверстие перед горнилом, через которое закладывается топливо и загружается посуда; это часть, соединяющая топливник с комнатой и дымовой трубой;
• шесток – площадь, на которой находится хозяйственная утварь перед помещением в топливник или после извлечения из него;
• подшесток – неотапливаемый отсек под шестком, предназначенный для хранения посуды или других вещей;
• подпечье – область под подом агрегата, где размещаются дрова для протапливания;
• хайло – устройство для выпускания дыма в трубу;
• печурки – ниши для увеличения отопительной площади и улучшения теплообмена; они использовались для сушки трав, ягод, грибов и хранения посуды или обуви;
• порожек – часть устья до свода, предназначенная для повышения КПД путем удержания дымовых газов под дугообразным перекрытием;
• перекрыша – верхняя часть, на которой устанавливали лежанку.

Материалы

Нельзя недооценивать состав раствора, на котором будет сложена кладка. Естественно проще всего купить проверенную сухую смесь для кладки. Но если вы вынуждены экономить придётся изучить способы определения жирности глины и необходимые для кладки смеси. Не упустите тот факт, что вам понадобятся три разных состава:

1. Прочный, термостойкий с использованием шамота, в области топок.
2. Влаго-химически стойкий, известковый для дымовых проходов и трубы.
3. Прочный и одновременно эластичный, глиняный для основы.

Методы определения жирности глины по высушенным шарикам, степени налипания на палочку или бросанием лепёшек, несложно найти в сети. Толщину швов должно выдержать в пределах 3 – 4мм. Кладка будет устойчивей, а шансов у раствора осыпаться гораздо меньше.

Кирпичу тоже следует уделить свою долю внимания. Не каждый глиняный пригоден. Коротко говоря, действительно пригодный можно определить визуально по способу его производства.

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

1. ширина – 890 мм;
2. глубина – 1400 мм;
3. высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

• кирочка и молоток;
• мастерок;
• корыто для замачивания глины и приготовления раствора;
• стальной угольник для выведения углов печи;
• отвес, уровень;
• мерительный инструмент;
• крупный напильник для зачистки кромок;
• до 1300 керамических кирпичей;
• 2000 кг песка;
• 2500 кг глины;
• воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Фото порядовки печи «Экономка»:

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор. 7-10 Кладку ведем согласно схеме

7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен

Внутренние трубы, выполненные из нержавейки, гладкие

Слой сажи не сможет оседать на них

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Главные отличия

Обе нижние камеры сгорания (2 и 3) имеют свои колосники и дверцы, над ними чугунная плита (5), с концентрическими кольцами. Продукты сгорания двигаются по пути: малая топка, большая, после черёд отопительной и варочной камеры. Доступ к пространству, называемому шестком, открыт с двух сторон. Висящий угол перетрубья, опирают на опору из уголка или трубы (11). Для укрепления крайнего шестка, используется металлический уголок, который называют фаянс (4 и 10). Применяют 25-й уголок 3 миллиметровой толщины, который желательно, как и дверцы, замуровать в швы с помощью проволоки. Пространство варочной, может быть закрыто заслонкой (12) с ручкой.

С лицевой стороны есть задвижки, для закрытия дымового и вентканала в трубе. Последний, начинается над шестком, давая возможность удалять возникающие над плитой запахи и вентилировать помещение. Отопительная полость разделена на две секции. Перегородка (16), состоит из 3-х отдельных столбиков, образующих так называемые подвёртки (20), размером 12 на 21 см и сплошной стенки. Раскалённый дым, проходя сквозь обе секции, остывает и выходит в щель пода (15), в пространство варочной. Проходя и обогревая её, газы продвигаются к челу, где и уходят в трубу.

Технологии формовки

• полусухое прессование
• пластичную формовку
• шликерное литье
• сырец атмосферной сушки и пр.

1. Нас интересует второй вариант. Отличить его можно, по выразительным следам резки сырого сырья, поперечным рискам и бороздам на грани называемой постелью. Такая формовка, внешне схожа с клинкерной. Однако он тяжелее и дороже, поэтому менее привлекателен.
2. Из клинкера можно сложить основание для тяжёлой конструкции или мини-печь, которая будет иметь хорошую температурную инерцию.
3. На этапе подготовки, стоит отсортировать камень по качеству, гладкости и целостности. Всю отбраковку пустить на основание и нижние пласты. Ложковые поверхности, которые окажутся внутри каналов можно дополнительно обрабатывать, стёсывая неровности или выступающие мелкие фрагменты.
4. В процессе укладки, каждая единица, предварительно нужно замачивать в воде, около 20 секунд.
5. Безусловно, места подверженные высокой температурной нагрузке, следует футеровать шамотом. Это могут быть стенки топки, начало дымового канала и перегородка. Приобретение шамота сейчас не составит проблемы.

Правила эксплуатации банной печи Ермак

Чтобы увеличить длительность безремонтного использования оборудования, рекомендуется придерживаться ряда правил:

• до того, как приступить к растопке, необходимо убедиться в герметичности стыков и присутствии тяги: нужно открыть канал дымохода и приблизить к камере зажженную спичку. Пламя должно отклониться от вертикали,
• оптимальная интенсивность заполнения топки – не более чем на ¾ за раз, притом размеры твердого топлива должны быть такими, чтобы его можно было без труда уложить как поперечно, так и продольно,
• процесс сжигания должен быть контролируемым, каменку нельзя нагревать до покраснения,
• чтобы снизить количество образуемой сажи, каждая третья либо четвертая топка должна сопровождаться закладкой сухой осины либо другой лиственной древесины,
• дважды в год необходимо производить профилактический осмотр камней.

Время от времени следует вынимать камни и очищать внутреннюю поверхность каменки с помощью мягкой ветоши с моющим раствором. Так будут вовремя удалены пыль, продукты парообразования.

Воду нужно залить до того, как приступить к растопке печи. Если заполнять теплообменник после начала сжигания топлива, велик риск повреждения коммуникаций.

Рекомендации по использованию маленькой печки

Для того чтобы печь была полезной и экономила средства, необходимо следить за ее состоянием. Даже незначительная трещинка увеличивает потерю КПД. Для лучшего обогрева используют только сухие дрова для растопки. Обязательно закрывают вьюшку.

Капитальная чистка сажи проводится один раз — летом, зимой обходятся незначительной уборкой, но не менее 3—4 раз за сезон. Скопившаяся сажа уменьшает теплоотдачу устройства. При неисправности вьюшки, задвижек или дверцы нельзя растапливать печь, т. к. именно они контролируют тягу и помогают испариться угарному газу.

Несмотря на все нюансы в строительстве и эксплуатации мини-печи, она выступает в качестве отличного отопительного прибора, и может посоревноваться с современными гаджетами в скорости и деликатности приготовления многих блюд. Не зря наши предки считали печь душой дома и ставили конструкцию посередине избы.

Не прошло и нескольких столетий, как она вернулась к нам, только немного в другом виде. Но ее маленькие размеры не главное, ведь по функциям и чудесной атмосфере, которая создается в каждом доме, устройство очень похоже на старую добрую русскую печь.

Плюсы и минусы

Недостатки использования подобного оборудования:

• большой расход дров;
• нагревание верхней и средней частей конструкции;
• может не вписаться в интерьер.

Достоинства современного отопительного агрегата:

• длительное поддержание тепла;
• срок службы – более 30 лет;
• безопасность и надежность;
• оздоровительное влияние на весь организм;
• возможность обогрева помещений большой площади;
• высокая теплоотдача;
• приготовление пищи;
• сушка вещей, а также трав, грибов, ягод.

На печи избавлялись от простудных заболеваний, прогревали застуженную спину. Лечились не только теплом, но и печной золой, смешанной с солью.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов

Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.
