Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

• Сечение основной магистрали не меняется на участках трубопровода;
• Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
• Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Понятие индивидуального отопления

Прежде чем рассуждать о преимуществах оборудования для обогрева квартиры, нужно выяснить, что такое автономное отопление многоквартирного дома.

Это особая схема обогрева жилья, которая заключается в установке газового или электрического котла и новых инженерных систем в отдельной квартире вместо старых батарей и труб общедомового отопления, которые подлежат демонтажу. По вновь установленной системе циркулирует вода, температуру которой можно повышать или понижать в зависимости от желания и потребностей жильца. Благодаря этому несложно установить оптимальные температурные условия в помещении. Это самое простое объяснение для тех, кто не понимает, что значит автономное отопление в квартире.

Основные сложности при установке такого оборудования обусловлены тем, что МКД уже оснащен общей системой отопления, собственниками которой являются все владельцы квартир. Установка же индивидуального оборудования означает внесение изменений в то, что:

• принадлежит многим одновременно;
• является частью огромной системы коммунальных сетей, принадлежащей большим коммунальным предприятиям.

Для изъятия даже малой ее части и внедрения изменений, к которым относится и система индивидуального отопления, нужно совершить большой объем инженерной работы:

1. Разработать проект.
2. Грамотно подобрать оборудование.
3. Осуществить монтаж новой системы таким образом, чтобы не затронуть интересы других жильцов и не создать аварийную обстановку в доме.

Поэтому первым делом нужно заручиться согласием на такие изменения не только коммунальщиков, но и всех жильцов МКД.

Что нужно для установки в квартире газового котла

Прежде чем окончательно отказаться от централизованного отопления, следует изучить требования законодательных и нормативно-технических документов. В соответствии с ч. 1 ст. 25  и п. 1.7.1 Правил и норм технической эксплуатации жилищного фонда, утвержденных замена нагревательного оборудования и отопление квартиры с помощью газового котла – это переустройство жилого помещения.

Согласно ч. 1 ст. 26 ЖК РФ, подобные мероприятия должны производиться с соблюдением законодательных норм по согласованию с органом местного самоуправления и на основании принятого им решения.

Первым шагом будет получение заключения от газоснабжающей организации о технической возможности установить в конкретном МКД автономное газовое отопление в квартире. Затем нужно написать заявление об отказе от услуги в теплоснабжающую организацию, предварительно заказав проект переделки в «Горгазе».

Чтобы отказаться от услуги центрального отопления и переключиться на индивидуальное, необходимо собрать пакет документов, в который входят:

• заявление на переустройство;
• правоустанавливающие документы на жилое помещение (оригиналы или нотариально заверенные копии);
• техпаспорт на помещение;
• письменное согласие всех членов семьи;
• проект переустройства жилого помещения;
• заключение органа по охране памятников архитектуры, подтверждающее возможность переустройства.

Техусловия выдаются в течение десяти дней.

Котел следует приобретать только сертифицированный, а проектирование поручать лишь организациям, имеющим разрешение на производство подобных работ. Они подготовят проект установки котла с учетом технических условий и возможностей. При отсутствии дымохода одновременно нужно осуществить проектирование системы вентиляции.

Затем создается проект отключения от центрального отопления в теплоснабжающей организации. Основанием для этого послужит соответствующее письмо-разрешение от ТСЖ или УК.

Следующий этап – согласование документации в администрации. Решение о согласовании/отказе принимается в течение 45 календарных дней.

В случае непредоставления необходимых документов отказ в переустройстве помещения может быть мотивирован ст. 27 ЖК РФ. Заявитель вправе оспорить отрицательный ответ в суде.

Нюансы устройства системы газового отопления

Отопительный газовый котел – это устройство, которое нагревает теплоноситель путем сжигания газа. Оборудование обычно укомплектовано:

• теплоизолированным корпусом;
• гидравлическим блоком;
• теплообменником;
• газовой горелкой;
• приборами управления и безопасности.

В зависимости от типа газового котла будет отличаться схема подключения батарей отопления к котлу.

Газовые котлы бывают напольными и настенными, а системы отопления – одноконтурными и двухконтурными. Последние более распространены и чаще встречаются в многоквартирных домах.

На примере устройства двухконтурной системы можно ознакомиться с комплектом оборудования и последовательностью его подключения.

Правила установки газового оборудования в квартире

Перед тем как установить газовый котел в квартире, стоит убедиться в том, что соблюдены все требования к самому оборудованию, помещению, где планируется его установка, и способу монтажа. К основным условиям следует отнести:

• установку исключительно специализированной монтажной организацией;
• выезд на место монтажа инженера газовой службы перед открытием вентиля с газом, ведущего к котлу. Сотрудник проверит правильность подключения оборудования и выдаст соответствующее заключение.

Подключение котла производится на основании инструкции по эксплуатации и монтажу. При установке следует учитывать особенности помещения, где он будет расположен, а также место размещения газового котла.

Принцип выбора газового котла

При подборе агрегата принимаются во внимание экономические, санитарные и технические показатели прибора, а также тепловой режим помещений. Надежная и безопасная работа системы отопления зависит от правильного расчета мощности котла

В расчет включаются:

Надежная и безопасная работа системы отопления зависит от правильного расчета мощности котла. В расчет включаются:

• теплопотери здания;
• коэффициенты, учитывающие возможные неблагоприятные условия и климатическую зону местности.

Основные отличия газовых котлов заключаются в их мощности. По этому показателю они подразделяются на устройства:

• большой мощности — до 15 000 кВт;
• средней мощности — до 1 700 кВт;
• малой мощности — от 4 до 65 кВт.

При выборе необходимо учитывать, что настенные газовые котлы имеют малую мощность, а напольные – среднюю и большую.

Преимущества и недостатки автономного отопления газом

Газовые котлы с точки зрения экономии и эффективности на сегодняшний день являются самыми выгодными отопительными приборами. Сравнивания работу газового котла с аналогичным по мощности электрическим обогревательным прибором, первый вариант выглядит предпочтительнее. После установки автономной отопительной системы на газе, вложенные средства окупаются уже на 2-3 год эксплуатации.

Автономный газовый теплогенерирующий котел по своим техническим характеристикам способен решать целый комплекс задач на бытовом уровне. Котел не только быстро и эффективно обеспечит внутри дома необходимую температуру, но и обеспечивает для бытовых целей ГВС. По многим параметрам отопительный котел на природном газе лучше всего подходит для автономного обогрева частных домов.

Рассмотрим подробнее преимущества, которыми обладает нагревательная техника на природном газе:

• природный газ имеет один из самых высоких коэффициентов теплоотдачи;
• невысокая инерционность газовых котлов обеспечивает быстрый нагрев теплоносителя;
• доступность и дешевизна природного газа;
• теплогенерирующее оборудование, снабженное автоматикой, способно работать без присутствия человека;
• различные конструкции и виды газовых котлов способны эффективно отапливать, как небольшие жилые помещения, так и крупные по площади объекты;
• газ, в отличие от мазута, масла, дров или угля, является экологически чистым видом топлива;
• современные модели имеют высокую степень надежности и рассчитаны на длительные сроки эксплуатации.

Список можно продолжить, если перейти на цифры и расчеты, однако есть в газовых котлах и некоторые минусы, которые скорее можно назвать тонкостями эксплуатации и особенностями конструкции.

Монтаж газового котла и всей системы отопления в доме выполняется только специалистами, имеющими соответствующую квалификацию. Установке котельного оборудования предшествует длительная процедура получения разрешения на автономное газовое отопление.

 Перед началом монтажа необходимо иметь на руках готовый проект отопительной системы, который должен содержать все необходимые данные и расчеты. Проект должен быть выполнен в соответствии с существующими СНиПами и ГОСТами. В работу идет только согласованный проект, получивший одобрение энергетической компании.

Система газового отопления выдвигает к владельцам частных домов особые требования, соблюдение и выполнение которых является гарантией эффективной работы отопительного оборудования и безопасности жилого объекта.

Схема двухтрубной системы отопления

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

• Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
• Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

• Лучевым или коллекторным;
• Последовательным.

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Тупиковая и попутная системы

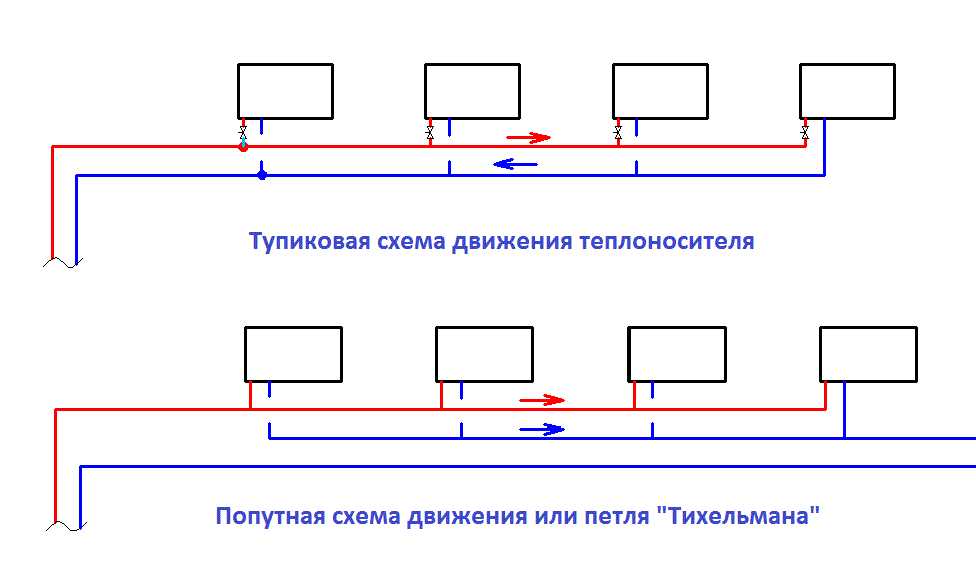

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

• При попутном движении направление приводящего и обратного потоков совпадает;
• Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

1. Нагревательного котла;
2. Радиаторов;
3. Труб и трубопроводного фильтра (грязевика);
4. Расширительного бака;
5. Арматуры для балансировки – вентилей, кранов, клапанов;
6. Насоса в случае с принудительной циркуляцией;
7. Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

6 Покупка оборудования

Наибольшей популярностью сегодня пользуются котлы от немецких и французских производителей, которые одновременно функциональны, просты в эксплуатации, надежны и экономичны. Они полностью управляются автоматикой, что позволяет организовать работу таких приборов в автономном режиме. При этом имеется возможность выбора как небольших по своей мощности аппаратов, так и производительных котлов, которые могут справиться с отоплением помещения в 200 квадратов и более.

Количество радиаторов и их тип выбирают в каждом конкретном случае индивидуально в зависимости от особенностей системы отопления, общей мощности используемого оборудования, финансовых возможностей домовладельца и ряда других параметров. Большой популярностью сегодня пользуются биметаллические радиаторы, которые одновременно эффективны, позволяют быстро нагревать помещение, отличаются долговечностью и простотой в обслуживании.

Особенности индивидуального теплового пункта

Зависимая схема центрального отопления предусматривает наличие специфического переходного устройства. Передача тепловой энергии осуществляется за счёт элеваторного узла, являющегося частью конструкции индивидуального теплового пункта. В центральной сети вода нагревается до 150°С, тогда как во внутренней отопительной системе температурный показатель ограничивается максимальным значением 90°С. Отсутствие кипения объясняется повышенным атмосферным давлением в трубах.

Тепловая энергия из центральной сети передаётся потребителю с помощью элеватора, предназначенного для нагревания теплоносителя. Смешивание воды внутренней системы с перегретой жидкостью основного источника способствует повышению температуры.

Конструкция элеватора представлена стальным корпусом. Внутри размещена смешивающая камера, имеющая сопло, выполненное в виде сужающегося отверстия. Такое устройство позволяет увеличивать скорость движения теплоносителя в системе обогрева.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».

Монтажный процесс

Монтажные работы по установке отопительной системы выполняются согласно технологическим требованиям и проводятся в несколько этапов. Несоблюдение четких правил и требований может спровоцировать некорректное функционирование оборудования и привести к аварийной ситуации.

Разметка

В первую очередь в местах, где будут проходить трубы и устанавливаться радиаторы, наносится разметка.

Для того чтобы элементы магистрали оказались на одном уровне, как того требует технология, отметки ставятся при помощи уровня.

Установка радиаторов

На следующем этапе батареи крепятся на свои посадочные места. Для этого в отмеченных точках перфоратором просверливаются отверстия для крепежей, которые нужно зафиксировать дюбелями.

На установленные крепежи навешиваются радиаторы, а к ним прикручиваются фитинги.

Прокладка трубопроводов

Затем приступают к протяжке труб. Их сборку начинают от начала разводки и, соответственно, обратки. При помощи паяльника к краям труб навариваются фитинги, которые будут соединять магистраль с отопительным котлом. Процесс пайки состоит из того, что края труб зачищают от фольги и вставляют в насадку разогретого паяльника, параллельно, таким же способом разогревают фитинг до нужной температуры (в основном 260 °C).

Далее детали раскаленными краями стыкуют по прямой линии и плотно прижимают – так образуется однородное неразъемное соединение. Аналогично соединяют края деталей контура вдоль всего периметра квартиры. Чтобы избежать деформации труб, через каждые 65 – 70 см их фиксируют к стене крепежами.

В местах соединения радиаторов с пластиковыми элементами отопительной системы привариваются угловые краны. Система готова к соединению с газовым котлом, установку и подключение которого лучше доверить квалифицированным специалистам в силу сложности работ и повышенных мер безопасности по их проведению.

Техническая сторона

Как сделать разводку от газового котла, если решение о переходе на индивидуальное отопление не только принято, но и воплощается вами в жизнь?

Никаких неожиданностей тут не предвидится. Автономная система отопления в городской квартире ничем не отличается от автономного отопления в коттедже; а по ним опыт накоплен огромный.

Циркуляция

О естественной циркуляции речь не идет просто потому, что обеспечить перепад высоты между котлом и радиаторами, необходимый для нее, вы не сможете. Настенный котел расположится выше, а не ниже отопительных приборов.

Отопительные приборы

Индивидуальное отопление, в отличие от центрального, подразумевает стабильность параметров теплоносителя. Температура не превысит заданной; гидроударов можно не ждать.

Раз так — очевидным выбором станут алюминиевые радиаторы. Красивые, не дорогие и имеющие отличную теплоотдачу на секцию.

Недорогой отопительный прибор с прекрасной теплоотдачей.

Трубы

Про стабильность параметров отопления мы помним. Стало быть, можно не тратить время и деньги на дорогие и сложные в монтаже стальные трубы. Наш выбор — пластик.

Какой именно?

• Армированные полипропиленовые трубы для отопления — самый дешевый вариант, требующий для монтажа минимального набора инструментов и немногих навыков. Армирование нужно не столько из соображений прочности, сколько для уменьшения теплового расширения розлива и подводок.
• Сшитый полиэтилен несколько дороже сам по себе; кроме того, для монтажа он требует покупки достаточно дорогого инструмента — экстендера. Что мы приобретем в обмен на затраты? Большую долговечность и большую устойчивость к температуре и давлению (что, как мы помним, не является определяющим фактором).

Здесь использован именно сшитый полиэтилен.

Разводка

Если разводка квартиры позволяет пустить трубу по ее периметру, самой дешевой в реализации будет простая однотрубная разводка барачного типа (так называемая ленинградка). Розлив образует замкнутый контур; отопительные приборы не разрывают его, а врезаются параллельно. Схема с байпасами под каждой батареей позволяет регулировать температуру каждой из них независимо.

Однотрубная разводка несколько неудобна тем, что придется обводить снизу или сверху двери — входную и балконную. Впрочем, двухтрубная разводка позволит образовать лишь два независимых полуконтура по обе стороны от ОДНОЙ из дверей. Вторую все равно придется обводить.

С точки зрения эстетики и удобства оптимальна лучевая (коллекторная) схема подключения радиаторов. Она подразумевает, что каждый отопительный прибор оснащен собственной подводкой, которая обычно укладывается в пол. Препятствие уже упоминалось, когда мы затрагивали устройство теплого пола: не везде высота потолка позволит поднять пол на толщину стяжки.

Разводка может пройти под чистовым полом. Нужна полость высотой всего в пару сантиметров.
