Грязевики для систем отопления: технические характеристики, обзор принципов работы и назначения основных типов фильтров

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

  1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
  2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.


На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.


На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Подготовка к чистке

В случае, когда есть время сходить в магазин сантехники, не стоит пренебрегать этой возможностью. Обычные фильтры стоят недорого – порядка 150 р., а как пройдет чистка – неизвестно. Поэтому наличие запасного устройства будет нелишним.

Фильтрующий элемент, хоть и подлежит чистке, также желательно иметь в запасе. А прокладка под заглушкой устройства иногда прикипает к корпусу и рвется.

Следовательно, список покупок будет выглядеть следующим образом:

  • фильтр, аналогичный устройству которое засорилось (старый желательно сфотографировать);
  • запасной фильтрующий элемент;
  • прокладка под заглушку колбы, в которую устанавливается сеточка;
  • ФУМ-лента или сантехнический лен;
  • средство от ржавчины — WD-40, керосин или автомобильная тормозная жидкость (необязательно).

Прежде, чем идти в магазин, стоит посмотреть, какие детали и инструменты есть в наличии – дома или в гараже. Список покупок может существенно измениться.

Необходимые инструменты:

  • рычажный разводной ключ («газовый», «трубный», «шведка»);
  • прямой разводной ключ либо подходящий рожковый или накидной;
  • отвертка двусторонняя;
  • плоскогубцы.

Также может понадобиться газовая горелка либо мощный строительный фен. Но, так как они имеются далеко не в каждом хозяйстве, их заменит бензиновая зажигалка.

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

  1. Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
  2. Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
  3. Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

  • Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
  • Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
  • Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

Подключение отопительных приборов

Вначале — пара общих правил, относящихся к системам отопления многоквартирных домов.

  1. Если на подводках к радиатору стоят отсекающие краны, дроссели или термоголовки, между подводками обязательно должна стоять перемычка. Иначе запорно-регулирующая арматура будет препятствовать нормальной циркуляции теплоносителя в стояке;

Перемычка на подводке к радиатору.

  1. Если вы живете не на верхнем этаже, радиатор категорически нельзя подключать между стояками обратки и подачи. У вас будет тепло, а вот соседи сверху начнут замерзать. После жалобы в жилищную организацию и составления акта о самовольной переделке инженерных коммуникаций общего пользования вы будете вынуждены восстановить первоначальную схему врезки за свой счет.

Теперь — о расположении подводок относительно секционного радиатора.

Принцип работы батареи водяного отопления таков: теплоноситель циркулирует через горизонтальные коллекторы относительно большого сечения и соединяющие их тонкие вертикальные каналы в секциях. Благодаря разнице в проходимости коллекторов и каналов обеспечивается равномерный нагрев первых и последних секций.

Традиционное боковое одностороннее подключение остается эффективным, пока количество секций не превышает 8 — 10 штук. Если их больше, суммарное внутреннее сечение вертикальных каналов оказывается больше сечения коллекторов. Теплоноситель движется лишь через ближние к подводке каналы, и последние секции остывают.

Боковое одностороннее подключение алюминиевого радиатора.

Решить проблему неравномерного нагрева поможет простая инструкция: подключите батарею диагонально. В этом случае она будет равномерно прогрета по всей длине, независимо от размеров прибора.

Диагональная схема подключения.

Альтернативное решение — нижнее подключение. Оно несколько уменьшит теплоотдачу: основной объем воды будет циркулировать по нижнему коллектору, а верх секций станет прогреваться в основном за счет теплопроводности металла и теплоносителя.

Зато батарея сможет работать даже будучи завоздушенной: препятствующая циркуляции пробка будет вытеснена в верхний коллектор и не помешает движению воды по нижнему.

Нижнее двухстороннее подключение.

Типы грязевиков

По принципу улавливания частиц примесей грязевики делятся на:

Грязевики-отстойники

У таких устройств цилиндрический корпус имеет несколько перемычек, которые резко изменяют направление потока рабочей среды при прохождении через встроенный фильтр.При падении скорости потока твердые частицы под действием силы тяжести оседают на дно, а затем очищаются.

Грязевики-отстойники в основном устанавливаются на больших трубопроводах, например, на промышленных предприятиях.

Сетчатые грязевики

Это самый распространенный тип грязевиков. В сетчатых фильтрах – грязевиках поток рабочей среды проходит через сетчатую структуру с ячейками определенного размера. Частицы ржавчины и примесей, диаметр которых превышает размер ячейки, остаются в грязевике.

Бывают фильтры грубой и тонкой очистки. Грязевики с грубой очисткой фильтруют частицы загрязнений размером от 5 до 300 мкм. Фильтры тонкой очистки задерживают более мелкие фракций — до 5 мкм.

Грязевики с тонкой очисткой применяют в случае, когда требуется   дополнительная очистка воды, например, в бытовых водопроводах.  Для систем отопления вполне достаточно фильтров грубой очистки.

Магнитные грязевики

В магнитных грязевиках основным   фильтрующим элементом являются магниты. В таких изделиях происходит двойная фильтрация.  Сначала вода проходит через сетчатый фильтр, который задерживает крупные частицы. Далее в работу вступает постоянный магнит, установленный в корпусе грязевика, который притягивает к себе мелкие частицы металла и металлической окалины. Это помогает уменьшать скопления накипи на стенках труб и препятствует образованию ржавчины.

Эффективность магнитных грязевиков значительно выше чем у сетчатых. Однако, стоимость магнитных фильтров больше.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

  • прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
  • в городских квартирах пригодится регулятор-ограничитель напора;
  • подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
  • эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

  • Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
  • Необходимо самостоятельно контролировать и пополнять засыпку.
  • Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Дроссель

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;

  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Классификация по принципу фильтрации

Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.

Сетчатый фильтр Danfoss FVR, Ду50.

Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.

Магнитный фильтр удаляет из потока теплоносителя металлические частицы

При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов

Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

  1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
  2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
  3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
  4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
  5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

  • горизонтальный,
  • вертикальный
  • и Y-образный.
Рисунок 1. Горизонтальный грязевик

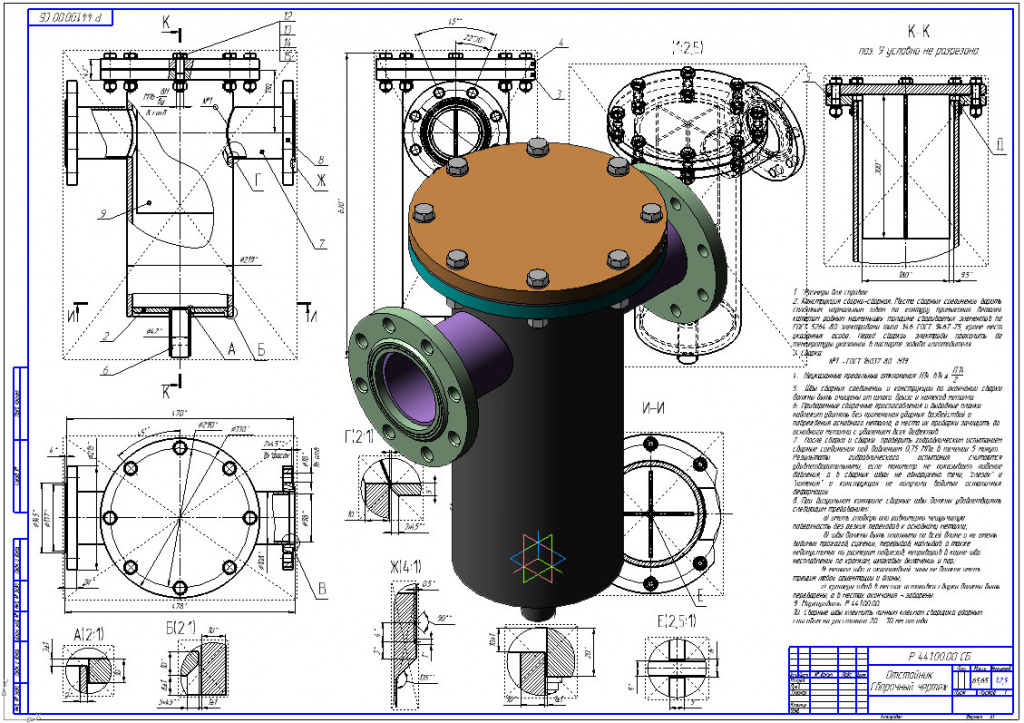

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

  • фланцевые
  • и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

Рисунок 3. Y-образный фильтр
