Теплый пол от полотенцесушителя как подключить, схема

Чтобы сделать тёплый пол от полотенцесушителя не потребуется монтаж циркуляционного насоса.

Дело в том, что площадь помещения достаточно небольшая, потому длина трубопровода тоже будет незначительной.

Однако, перед монтажом труб желательно полностью демонтировать старое напольное покрытие.

В помещении должен оказаться только бетонный пол. Причём его рекомендуется тщательно очистить от грязи и пули.

Особенности работ

Стоит заметить, что монтаж тёплого пола выполняется с использованием точных данных и схем.

Если выполнять сборку трубопровода автономно без математических вычислений, можно столкнуться с целым рядом проблем. Основные из них представлены ниже:

1. При обильном нагреве полотенцесушителя поверхность пола тоже будет очень горячей, что может стать причиной получения ожога стоп. Рекомендуется сделать температурный регулятор сушилки, в противном случае лучше отказаться от задуманного.
2. Ошибки при монтаже чреваты нарушением подачи горячей воды.
3. Высокое внутреннее давление приведёт к повреждению целостности труб, разгерметизации и утечке.
4. Профессиональные мастера не берутся за выполнение таких работ без предварительного предоставления разрешающей документации от компетентных органов.

Приступать к монтажу рекомендуется только после того, как были взвешены все достоинства и недостатки монтажа тёплого пола с подключением от полотенцесушителя.

Самостоятельный монтаж

После того, как все предварительные вопросы урегулированы, а разрешения получены, можно приступать к монтажу системы тёплого пола.

Прежде, чем покупать материал, желательно, чтобы была разработана схема, на которой указана точная протяжённость трубопровода, диаметр труб и место расположения подачи и обратки. Примерно она будет выглядеть следующим образом:

Как говорилось ранее, тёплые полы, подключенные от водяного контура полотенцесушителя, укладываются непосредственно на бетонное основание, которое должно быть хорошо очищено.

Следующим шагом необходимо уложить на поверхность теплоизоляцию. Только после этого можно приступать к укладке и подключению трубопровода.

Выполняется это следующим образом:

1. Конструкция собирается в зависимости от того, какой материал был куплен. Полипропиленовая труба соединяется с помощью специальных фитингов, металлопласт раскладывается так, чтобы было минимальное количество соединений. Медь или нержавейка монтируются с уголками из аналогичного состава.
2. Фиксация к поверхности пола выполняется хомутами.
3. Врезка в систему происходит с использованием соединительной муфты. При этом рекомендуется не допускать резкого поворота трубопровода и применять только качественные материалы.Металлическая арматура увеличит прочность стяжки
4. Сверху на трубопровод раскладывается армирующая сетка, предназначенная для осуществления большей прочности.
5. На границе пресечения стен и пола приклеивается демпферная лента, нужная для ограничения ограждающей конструкции от цементной смеси.
6. По выставленным маякам заливается смесь, использующаяся для заливки стяжки.
   1. В течение нескольких дней или недель (в зависимости от толщины залитого слоя) состав будет застывать, его рекомендуется периодически смачивать водой. Это позволит избежать растрескивания поверхности от пересыхания. О том, как подключить водяной контур к батарее смотрите в этом видео

После того, как стяжка застыла, можно укладывать финишное напольное покрытие: кафель, линолеум, наливной пол.

Основной недостаток

Тёплый пол от полотенцесушителя представляет собой сложную конструкцию, качество работы которой зависит от целого ряда причин.

Например, если в доме происходят частые отключения горячей воды, поверхность пола в такие моменты будет холодной.

При слабом давлении в трубопроводе вода будет остывать внутри него, что тоже считается существенным недостатком. Отдельно следует сказать о ситуации, когда случается порыв трубы. При возникновении такой аварии вам понадобится не только снять слой напольного покрытия, но и нарушить целостность бетонной стяжки. Помимо этого при несвоевременном выявлении течи, есть опасность затопить соседей снизу.

Если вы приняли решения делать тёплый пол с подключением от полотенцесушителя, прежде чем заливать бетонную стяжку, обязательно проверьте целостность системы, заполнив её водой и осуществив пробный запуск.

Кроме этого, желательно, чтобы схема и реальная раскладка труб были идентичны. Это поможет в дальнейшей эксплуатации и точном обнаружении протечек.

Схема подключения

На этапе самостоятельной подготовки к установке конструкции подберите необходимые материалы. Помните, что металлопластиковые трубы при укладке должны быть только самого лучшего качества. Если выбор сделан верно, вы исключите прорыв труб при повышенном давлении. Резьбовые врезки стоит выполнить с помощью усиленных фитингов.

Запорные элементы нужно выбрать высококачественные, а каждый узел должен отключаться автономно и циркулировать воду с помощью байпаса. Хорошо, если у вас будут элементарные навыки и хотя бы минимальный опыт в подобных работах. Если же нет – лучше обратитесь к специалистам.

В самой верхней точке водяного сушителя должен находиться клапан сброса воздуха, так называемый кран Маевского. Если его нет, то система может завоздушиться и трубы в ванной комнате не будут нагреваться.

Схема подключения тёплого водяного пола к полотенцесушителю

Выполняйте монтажные работы по пунктам:

1. Первое, что нужно сделать, это сделать врезки в стояк. Кран на стойке устанавливается с использованием накидных гаек. Запорные гайки должны иметь шаровую конструкцию, а кран, расположенный на стояке – регулировочную.
2. Укладываются трубы в помещениях на черновую стяжку, залитую с использованием пластификатора для тёплых полов, по заранее расстеленной подложке. Часто используется вспененная подложка с отражающим слоем. Данный материал можно приобрести в больших строймагазинах. Ценное тепло не будет исчезать в полу. Расстояние витков должно составлять около 15 см. Если шаг будет меньше, то сопротивление изнутри при движении теплоносителя может быть очень высоким и тем самым риск создания аварийной ситуации возрастёт.
3. После монтажа труб необходимо присоединиться к системным врезкам. Поэтому трубы подводятся к врезкам и подключаются с использованием соединительных муфт. Врезка должна проводиться без резких поворотов труб. Не нужно брать угловые элементы соединения, так как они сделают сопротивление больше и уменьшат проходной диаметр трубопровода.

Устройство и принцип работы

К теплому полу в ванной не предъявляется такое требование, как равномерный прогрев воздуха в помещении, важно лишь, чтобы его поверхность всегда была комфортной температуры и сухой, чтобы капли и брызги быстро исчезали. Это самая влажная зона в квартире, если отопления от полотенцесушителя не достаточно, здесь появляются грибки и плесень, затхлый запах

Система теплых полов поможет создать оптимальный микроклимат, избавит от лишней влаги. Она может базироваться на электрической или водяной схеме. Последняя вариация имеет в основе металлопластиковые или пластиковые трубы, заключенные в стяжку, по ним перемещается нагретый теплоноситель. Это экономичное решение, но оно характеризуется сложным монтажом.

Электрический теплый пол даже в ванной абсолютно безопасен, все его функциональные компоненты надежно изолируются в подпольном «пироге». Питание в этом случае подводится с помощью кабеля. Существует его модернизированная вариация – инфракрасный пленочный пол: при его обустройстве не понадобится стяжка, есть возможность регулирования температурного режима, монтаж выполняется непосредственно под декоративное покрытие.

В тандеме с полотенцесушителем принято обустраивать именно водяную систему, так как здесь нет потребления электроэнергии, нагретый теплоноситель подается непосредственно из системы горячего водоснабжения.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

• Водяные.
• Электрические.
• Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

• 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
• 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

• Боковое — обычно используется у приборов 1‑го типа;
• Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Схема подключения тёплого пола к полотенцесушителю

От схемы подключения полотенцесушителя в квартире, зависит и процесс укладки тёплого пола.

При подпитывании сушилки от отопления пол греется лишь в отопительный период

Ещё стоит обратить внимание на то, что будет происходить несовпадение температурного показателя теплоносителя в батареи с температурой, требуемой для нормального функционирования водяного пола. Максимальный придел для пола — 45 градусов, а в радиаторах вода достигает 75

Такое различие вызывает сложности при установке конструкции, поэтому специалисты не рекомендуют данный вариант.

Бывают случаи, когда квартирный змеевик подключён к обратке — наиболее технологичный способ. Он более выигрышный, так как теплоноситель имеет подходящий градус.

Если змеевик подключён к ГВС, то важное значение играет правильный выбор диаметра труб. Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

Есть несколько схем, используя которые можно подсоединять водяные тёплые полы к полотенцесушителю:

• параллельная;
• последовательная;
• путём обустройства теплообменника.

При параллельном или последовательном подсоединении, на стояк оказывается гидравлическое воздействие. А установленный теплообменник способствует разделению петель пола и змеевика.

Параллельное подключение

Подключать тёплые водяные полы по параллельной схеме требует наличие тройников, которые устанавливаются на полотенцесушитель. К ним, подсоединяется магистраль водяного пола запорными арматурами. В обязательном порядке, конструкция оснащается вентилями, которые позволят регулировать расход воды.

Минус данного способа заключается в возможном недостатке теплоносителя, поступающего в контуры пола. Это вызвано тем, что у трубопровода показатель гидросопротивления больше, чем у полотенцесушителя.

Чтобы обеспечить эффективную циркуляцию жидкости в трубах, необходимо уменьшить расход воды в полотенчике, осуществляется это перекрыванием входного или выходного крана на отопительной системе.

Но это снизит поток теплоносителя в стояке. Решить данную проблемы можно путём установки циркуляционного насоса, с мощностью 50 — 70 Вт. Он будет производить прокачку воды принудительно, но это приведёт к расходам (незначительным) на электроэнергию.

Последовательное подключение

Последовательная схема — врезка производится в стояк, то есть греющий пол будет функционировать вмести со змеевиком. Подсоединение трубопровода нужно осуществлять, когда стояк выключен. На места среза устанваливается вентиль и шаровой кран. К ним присоединяются трубы греющего пола.

Главный недостаток метода — повышенное гидросопротивление в стояке. Если его диаметр 15 — 20 мм, то этот процесс практически не заметен, так как контур небольшого размера и с надлежащим сечением. При размере более 25 мм, напряжение усиливается, и циркуляция жидкости затрудняется.

Закрытие регулировочного крана повышает сопротивление. Установка насоса при данном способе не рекомендована, так как его мощность не способна обеспечить дополнительный напор, и будет только препятствовать процессу.

Подключение через теплообменник

Самый оптимальный метод для запитывания тёплых водяных полов от змеевика в квартире — установка узла, которой включает в себя насос и теплообменник. Жидкость поступает в магистраль, получая тепло от теплообменника, что создаёт гидравлическую самостоятельность.

Насос устанавливается на полотенцесушитель. Помимо этого, станцию следует оснастить байпасом. При параллельном подсоединение, возможны те же минусы, что и при подключении напрямую этим способом, то есть недостаточный поток горячей жидкости.

Этот метод — самый затратный. Ведь законность подключения, означает обязательную установку счётчика тепла в квартире.

Смотреть подробное видео с описаниями всех трех способов подключения!

Как подключить теплый пол к системе отопления

Смотрите это видео на YouTube

Поэтапная инструкция монтажа обогрева

Тем, кто интересуется, как сделать теплые полы в ванной от отопления, нужно ознакомиться с возможными нюансами:

1. Система обогрева работает от горячей воды, поэтому для постоянного наполнения контура нужно ставить циркуляционный насос.
2. Для исключения застоя воды и гидроударов ставится устройство выравнивания давления.
3. Всегда нужно удалять воздух из труб.
4. Вся вода, что двигается по системе, очень горячая, а для пола это неприемлемо. Нужно устанавливать механизм, с помощью которого будет перемешиваться теплая и холодная вода, а температура выровняется до приемлемых 40 градусов.
5. Для очищения воды монтируется фильтр.

Обязательно продумайте механизм для регуляции температуры воды

Можно заметить, что система обогрева ванной не заканчивается на прокладке труб. Дополнительно нужно закупить и поставить разное оборудование. Сама схема монтажа выглядит следующим образом:

1. Подготовка. Нужно заменить водопроводный стояк и канализацию, а также просчитать и продумать схему расположения труб для будущего отопления. На данном этапе проводится закупка материалов и снимается старое покрытие пола.
2. Гидроизоляция. Этап подразумевает использование специальной пленки или рубероида в качестве защитного слоя от протекания воды к соседям. Именно этот слой будет служить единственной защитой, которая не позволит воде моментально попасть к соседям ниже.
3. Черновая стяжка. В основу пола укладывается керамзит или щебень небольшой фракции. После чего проводится заливка стяжки по маякам. Затем помещение оставляется на неделю для высыхания. Для исключения трещин на протяжении застывания стяжка смачивается водой.
4. Теплоизоляция. Для исключения тепловых потерь на пол укладывается материал, который покрыт фольгой. Если высота ванной позволяет и ее не критично потерять, то применяется экструдированный полистирол. Поверх пленки устанавливается армированная сетка.Только на ровной стяжке водяной контур будет правильно функционировать
5. Монтаж труб. Установка водяного контура делается по проекту. Для контура можно применять как металлопластиковые, так и трубы из сшитого полиэтилена. Фиксация проводится с помощью хомутов или планок, а сама укладка делается методом змейки.
6. Чистовая стяжка. Применяется бетон М200 и заливается выше труб на 5 см. Можно использовать и другие составы, главное, чтобы они выдержали температурные перепады.
7. Отделочные работы. Через месяц, когда бетон засохнет, можно начинать устанавливать плитку или другое напольное покрытие для ванной.

Не рекомендуется допускать стыков, чтобы исключить протекание труб, а также прокладывать трубы возле умывальника и под ванной. Это не даст никакого результата, а расход средств на закупку материалов будет увеличен.

Для ванных комнат в высотных домах зачастую не используют коллектора. За счет малой квадратуры помещения водяной контур подключается к полотенцесушителю и этого вполне достаточно.

Способы совмещения

Полотенцесушитель – это специфический отопительный прибор, обогревающий ванную комнату, используемый для сушки разнообразного мелкого текстиля. Теплые полы обустраивают в тандеме с водяным прибором.

Полотенцесушители могут быть подключены к одному из следующих типов трубопроводов:

• к централизованному отоплению – это крайне редкий вариант;
• к магистральному стояку;
• к рециркуляционному ответвлению горячего водоснабжения.

Указанные разновидности отличаются режимами работы, диаметром. Если подсоединить теплый пол к первому варианту, он будет греть только в отопительный сезон. При внедрении к рециркуляционной линии дополнительный обогрев возникает при открытых кранах. Переменный режим образуется при привязке к стояку, этот вариант не рационален, так как проявляет малую производительность.

Теплые полы подключаются к полотенцесушителю параллельно, последовательно либо через циркуляционную станцию. Первые два способа воздействуют на гидравлические параметры стояка. Циркуляционный узел, оснащенный теплообменником, позволяет разделить функционал полотенцесушителя и контура теплых полов.

Параллельное подключение

Реализуется посредством тройников: труба, обслуживающая напольное отопление, присоединяется с помощью запорной арматуры. Обязательным компонентом является регулирующий вентиль, позволяющий координировать расход воды.

Решение имеет существенный недостаток: велика вероятность прохождения сквозь схему недостаточного объема теплоносителя. Причина подобного эффекта – гидравлическое сопротивление контура выше аналогичного параметра полотенцесушителя. Для обеспечения полноценной циркуляции воды придется ограничивать расход последнего, прикрывая входной или выходной кран. Но эта мера может вызвать недовольство соседей, так как вероятно общее ослабление потока.

Решением может стать маломощный циркуляционный насос производительностью до 50-70 Вт, он будет принудительно прокачивать рабочую среду. В этом случае возникнут затраты на электроэнергию.

Последовательное

Точкой стыка становится разрез стояка, при таком сценарии оба отопительных прибора будут функционировать одновременно. Стояк отключают, из него вырезают участок трубопровода, в срез внедряют шаровой кран и вентиль (либо 2 вентиля), через них присоединяют трубопровод контура.

Схема установки теплого пола от полотенцесушителя

Минус решения – возникновение большого сопротивления в работе стояка. Эффект усилится, если прикрутить регулирующий вентиль. Здесь не рекомендуется использование циркуляционного насоса, он будет лишь дополнительным препятствием.

Схема с теплообменником

Оптимальное решение рассматриваемого вопроса – использование узла с теплообменником и насосом. Рабочая среда, циркулирующая в трубах контура, нагревается от воды в теплообменнике. В такой связке образуется полноценная гидравлическая независимость.

Рекомендуется подключать насос последовательно по отношению к полотенцесушителю, кроме станции необходимо вмонтировать байпас. Параллельное внедрение в данном случае сопровождается теми же недостатками, что присущи подключению напрямую, один из них – недостаточный поток нагретой жидкости.

Виды полотенцесушителей

Полотенцесушитель представляет собой особый вид радиатора в форме змеевика, по изогнутой трубе циркулирует рабочая жидкость. Водяная модель используется в комплекте с фитингами, обеспечивающими подключение к системе горячего водоснабжения, в электрических вариациях есть встроенный ТЭН. Принцип работы у обоих устройств одинаковый: труба, нагреваясь вслед за энергоносителем, сушит воздух в помещении, выводит влагу из развешенных полотенец. В стандартном исполнении батарея фиксируется к стене.

Водяной

Врезается в систему отопления и горячего водоснабжения, это самый распространенный вариант конструкции. Он не зависит от подачи электроснабжения и обладает следующими преимуществами:

• простота исполнения,
• безопасность,
• неприхотливость в обслуживании,
• лояльный ценовой диапазон и разнообразие моделей,
• эффективное выполнение поставленной задачи.

Но есть и слабые стороны:

• полная зависимость от подачи горячей воды или отопления;
• образование слоя коррозии и накипи изнутри, что сказывается на способности к нагреванию корпуса.

Водяной полотенцесушитель

Нельзя забывать, что в таких системах часто образуются воздушные пробки.

Электрические

Представляют собой полноценные радиаторы с закрытым контуром. Их габариты чуть больше (сказываются особенности конструкции), их можно установить в любую зону ванной, лишь бы шнур дотягивался до розетки. Электрические модели могут быть масляными, они привлекательны благодаря высокой теплоемкости, и «сухими» – в них нет рабочей жидкости, проложен кабель.

Преимущества линейки:

• длительный эксплуатационный ресурс;
• надежность в использовании;
• умеренное энергопотребление;
• прибор можно включать и выключать по мере необходимости.

Минусом является полная зависимость от подачи электроэнергии, продукция реализуется в высоком ценовом сегменте. Электрические вариации могут быть дополнены полезными опциями – термостатом, таймером, защитной автоматикой.

Электрический полотенцесушитель

На профильном рынке встречаются универсальные модели, объединяющие положительные свойства обеих категорий, их подключают к электросети и отоплению. При правильной врезке сушилка будет радовать круглый год: летом от сети, а зимой от централизованного отопления. Единственная сложность – выбор оптимального места монтажа.

Достоинства и недостатки электрических моделей

К преимуществам можно отнести такие моменты:

1. Большой ресурс.
2. Конструкции имеют высокую надежность.
3. Потребляют довольно малое количество электроэнергии.
4. Прибор может отключаться и включаться по необходимости.

Недостаток в том, что имеется зависимость от электрической энергии. Второй недостаток – высокая стоимость. В дополнение могут устанавливаться таймеры, термостаты, автоматика для защиты.

Стоит отметить, что в продаже можно встретить и комбинированные конструкции. Они включаются как в систему отопления, так и к электропитанию. Главное – выбрать правильно место, в котором будет установлен прибор.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

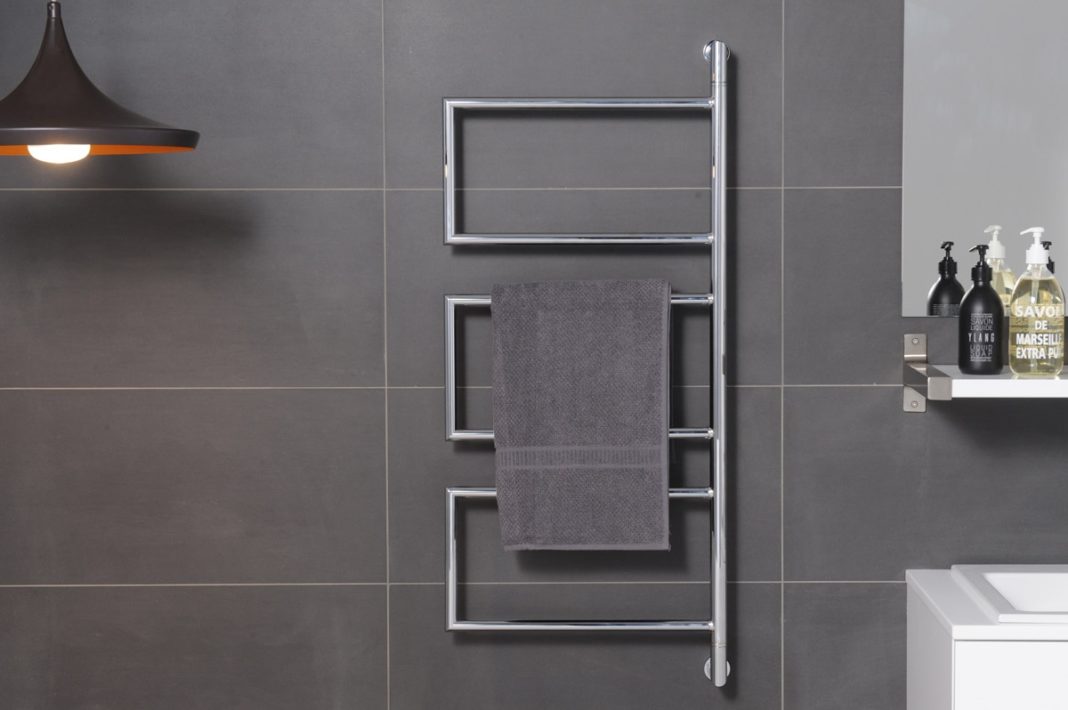

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображений

Полотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнат

Изготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкций

Приборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавления

Приборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопления.

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Укладка труб тёплого пола

Процесс укладки нагревательных элементов тёплого пола достаточно простой. Для обустройства данной системы в ванне подойдут изделия диаметром 16 или 20 мм. Контур прокладывается на открытой площади, под ванну производить укладку нет необходимости.

Трубопровод может укладываться по любой схеме: «улитка» или «змейка». Так как он слишком мал, то способ размещения его не будет влиять на эффективность работы системы.

Начинать нужно с демонтажа старого финишного покрытия в ванне, и очистки основы, на которую будет укладываться гидроизоляционный и теплоизоляционный материал. Для подложки подойдёт вспененный полиэтилен (фольгированный пенофол).

Так как, он обладает малой толщиной, что сделает меньше «пирог» водяного пола

Это особенно важно для ванны, ведь чаще высота санузла, ниже потолков во всей квартире. Трубы лучше устанавливать из сшитого полиэтилена или металлопластика

Процесс монтажа тёплых полов в ванне, такой же, как и в любой из комнат квартиры:

1. Укладка контура — это зависит от материала трубного изделия, если полипропилен — то соединение осуществляется специальными фитингами. При использовании металлопласта, трубы следует раскладывать таким образом, что свести к минимуму количество соединений. При монтаже медного изделия необходимо использовать уголки из подобного материала.
2. Крепление труб к полу при помощи хомутов.

Врезка в систему — осуществляется соединительными муфтами. Нельзя допускать резких поворотов контура.

• Армирование — укладка арматурной сетки, она способствует увеличению прочности конструкции.
• Проклейка периметра демпферной лентой — это необходимо, чтобы бетон не растрескался при высыхании.
• Заливка бетонной стяжки — её лучше производить по маячкам. Система в момент нанесения на неё бетонного раствора должна быть заполнена холодной водой и в ней должно присутствовать давление 2 амп. На затвердевание раствора потребуется от 2 до 4 недель, в это время следует периодически смачивать поверхность, чтобы она не пересохла.

Что такое полотенцесушитель?

Полотенцесушитель нужен в ванной для просушки полотенец, а также для осушения воздуха ванной, поддержания оптимальной температуры. Они могут быть водяными или электрическими в зависимости от циркулирующего внутри теплоносителя.

В городе в домах с большим количеством этажей водяной полотенцесушитель подключается к сетям ГВС, если их нет – то к центральному отоплению.

Какими бывают полотенцесушители?

Полотенцесушители встречаются двух основных видов:

1. Змеевики с подключением к центральному отоплению;
2. Змеевики с подключением к центральному горячему водоснабжению.

Когда устройство подключено к центральному отоплению, то при начале отопительного сезона вода появляется в змеевике и через него заполняет контур тёплого пола, после чего поверхность начинает прогреваться.

Как только отопительный сезон заканчивается, подогрев напольного покрытия прекращается. Тёплый пол работать не будет до следующего сезона.

Если змеевик подключался к горячему водоснабжению, то система будет более производительной и работать дольше. Полы в ванной будут постоянно обеспечивать оптимальный микроклимат, поддерживая покрытие теплым.

Это интересно: Теплые водяные полы на деревянный пол — рассматриваем суть
