Установка полотенцесушителя: пошаговая инструкция и расчет необходимого места (75 фото)

На какой высоте вешать полотенцесушитель в ванной

Существуют нормативы, определяющие расположение оборудования в ванной комнате. В СНиП прописано, что расстояние от нижней трубы полотенцесушителя до пола не менее 0,9 м, для U-образных моделей — 1,2 м.

Нормативы разработаны давно, не учитывают особенности современных моделей. Если выбрать устройство с высотой корпуса 1 м, то верхние трубы в стандартном помещении окажутся у самого потолка, пользоваться будет неудобно. Ножки напольной модели длиной 0,6 м меньше минимального расстояния до пола.

По этим причинам СНиП воспринимают как рекомендации. Змеевик монтируют таким образом, чтобы он работал и было удобно пользоваться. Последний критерий выдерживается, если поместить устройство на такой высоте, чтобы каждый житель квартиры мог до него достать.

Перед монтажом полотенцесушитель прикладывают к стене, проверяют, можно ли к нему дотянуться, не мешает ли другое оборудование. Слишком низко размещать не стоит — пол в ванной часто влажный.

На высоту установки влияют габариты конструкции. Выбирая оборудование, учитывают этот фактор. Для маленьких комнат подходят небольшие модели, в просторных с высокими потолками целесообразно устанавливать длинные изделия.

Правила расположения розеток

Электрические полотенцесушители, розетки выставляют только в соответствии с требованиями противопожарной и электробезопасности. Идеальная высота от пола розетки для полотенцесушителя — 60 см. На такой высоте удобно подключать вилку прибора, а при подтоплении розетка будет на безопасном для замыкания уровне.

Розетку не ставят за полотенцесушителем, чтобы при включении не дотрагиваться до горячей поверхности. Обязательно предусматривают заземляющий провод. По нормам бытовые приборы должны подсоединяться через защитный автомат и УЗО. Для закрытой проводки в стенах штробят каналы, куда укладывают кабель. Открытый способ также предполагает специальные желоба прямоугольной или скругленной формы, чтобы провода не портили интерьер.

Основные правила монтажа полотенцесушителя

Для начала давайте рассмотрим какие вообще бывают полотенцесушители.

В зависимости от метода их работы, различают:

  • Приборы, которые греются от воды;
  • Приборы, нагреваемые путем подключения их к электрической сети;
  • Комбинированные.

По внешнему виду:

  • В форме буквы «М» (их ещё называют змеевиками);
  • S-образные;
  • Полотенцесушители-«лесенки»;
  • В форме буквы «П».

Каждый вид полотенцесушителя имеет свою определённую схему крепления к стене и подключения к сети, обеспечивающей его работу, в связи с чем, требует индивидуального подхода к процессу монтажа. В то же время, установку данного бытового прибора необходимо производить в соответствии с принятыми нормативами и стандартами. Особо важным моментом, в данном случае, является необходимость произведения подключения полотенцесушителя к системе ГВС с учетом ее особенностей, предусмотренных застройщиком.

Подключая прибор к системе отопления запрещается производить изменения в конструкции сети. Допустимо подключение с использованием:

  • нижнего или горизонтального метода;
  • вертикального или прямого входа в систему;
  • диагонального способа.

Важно помнить, что замена подключения возможна только в случае ведения ремонтных работ сети, сопровождаемых заменой её внутренней разводки и отсутствии отделки на стенах. Так же важным моментом является соблюдение межосевого расстояния между трубами

Небольшое отклонение в данном случае допустимо лишь при условии, что в ванной комнате имеется достаточное расстояние, чтобы произвести установку нескольких поворотных углов от системы ГВС до полотенцесушителя

Так же важным моментом является соблюдение межосевого расстояния между трубами. Небольшое отклонение в данном случае допустимо лишь при условии, что в ванной комнате имеется достаточное расстояние, чтобы произвести установку нескольких поворотных углов от системы ГВС до полотенцесушителя.

В качестве примера можно привести вариант по замене привычного всем змеевика на модель в виде лесенки. При ее установке предварительно потребуется произвести ряд основательных переделок, касающихся смены труб и отделки стен. Большинство потребителей предпочитая не связываться со столь масштабными работами, ограничиваются переделкой вертикальной подводки в нижнюю, что значительно ухудшает интерьер с точки зрения дизайна, но позволяет произвести установку желаемой модели.

Еще одним важным параметром, который следует учитывать, устанавливая полотенцесушитель, является размер соединительной резьбы. Как правило, большинство приборов сантехнического назначения имеет дюймовую скрытую резьбу 1/2 дюйма.

Выбирая полотенцесушитель, следует так же выдерживать соотношение его размеров с размерами ванной комнаты. Чем она просторнее, тем большего размера прибор можно в ней установить. На стену он крепится с помощью специальных кронштейнов, которые закрепляют при помощи саморезов или монтажной пены.

Перед началом работ, следует согласовать время их проведения с обслуживающим дом ЖЭУ. Согласно написанному хозяином квартиры заявлению, на это время представители коммунальных служб отключают воду в нужном стояке и включая ее после завершения всех работ.

Как крепится змеевик

Установка полотенцесушителя пошагово всеми фитингами происходит следующим образом.

  • На рабочую стену наносят разметку для того, чтобы ровно установить кронштейны.
  • По разметке подготавливаются отверстия под дюбеля.
  • Следующим этапом все кронштейны крепятся к сушке, а потом прикручиваются к рабочей зоне с помощью шурупов.
  • Заключительным этапом становится подсоединение устройства к необходимым вентилям с помощью фитингов. Все соединения обязательно уплотняются льняной подмоткой.

Если вы делаете установку полотенцесушителя в ванной своими руками, то стоит учитывать, что могут быть использованы прямые и угловые фитинги, в зависимости от того, какой тип подключения применяется в данном случае.

Нормы размещения полотенцесушителей

Существование определенных норм и требований СНиП ограничивают способы и возможности установки полотенцесушителей.

Важные условия размещения полотенцесушителей:

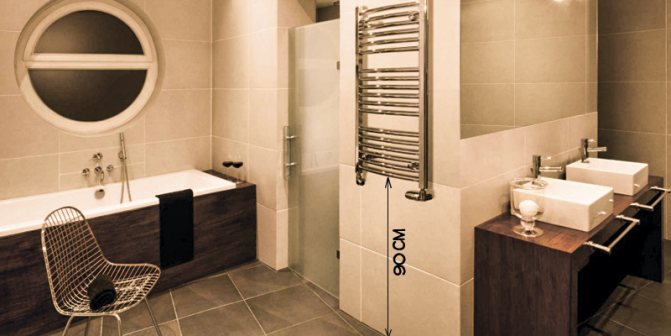

  1. Нижняя часть должна находиться на расстоянии не менее 90 см от пола.
  2. При монтаже необходимо соблюдать удаленность от других сантехнических приборов не менее 60 см.
  3. Шаг монтажа полотенцесушителей не менее 90 см.
  4. Полотенцесушитель можно устанавливать над стиральной машиной горизонтальной загрузки, чтобы крышка не касалась частей полотенцесушителя.

Расчет удобного и функционального размещения полотенцесушителя необходимо осуществлять также с учетом типа его подключения. Рассмотрим особенности монтажа существующих вариантов: водяных, электрических и комбинированных полотенцесушителей.

Уровень розеток для подключения

Монтаж розеток для подключения электрических полотенцесушителей также осуществляется согласно регламентированным требованиям. И прежде всего установленные правила предполагают защиту человека. При эксплуатации пользователь ни в коем случае не должен получить удар током. Что касается монтажа розеток, их должны устанавливать специалисты. Ну а те, помимо ГОСТа и СНиПа, руководствуются еще одним правилом, а именно: «чем выше розетка, тем безопаснее».

Идеальный уровень розетки для змеевика составляет 60 см. Такого расстояния хватит, чтобы подключить оборудование и исключить возможность замыкания при случайном прорыве трубы полотенцесушителя.

Важно, чтобы установкой электрического, сантехнического и вспомогательного оборудования занимались профессионалы, иначе избежать проблем не удастся

Требования к электрическим полотенцесушителям для ванной

1. Электрическая безопасность.

За безопасность изделия отвечают две основные характеристики: класс защиты от поражения электрическим током, а также класс защиты оболочки прибора IP. Чем они выше, тем лучше.

Класс электрозащиты указывает на то, насколько надежной является изоляция прибора, требуется ли заземление корпуса и каковы условия его эксплуатации. Например, II класс электрозащиты говорит о том, что прибор имеет двойную или усиленную изоляцию, не требует заземления и не ограничен в использовании, за исключением очень влажных помещений.

Класс IP состоит из двух чисел, первое из которых указывает на защиту от проникновения твердых предметов, второе – на степень защищенности от влаги. Значение составляющих его цифр можно без труда найти в сети Интернет. Для качественных приборов оно не меньше 44, что указывает на защиту от посторонних предметов диаметром свыше 1 мм, а также защищенность от брызг.

2. Изоляция кнопок и элементов управления.

При использовании полотенцесушителя в ванной попадания капель на него не избежать. Поэтому при покупке удостоверьтесь, что кнопки включения имеют влагозащищенное исполнение.

3. Антикоррозийная стойкость материала.

Любые изделия, используемые во влажных помещениях, подвергаются избыточной влажности и коррозии. Поэтому стоит выбирать полотенцесушитель с корпусом из нержавеющего материала. Наиболее распространенными являются приборы из нержавеющей стали, причем вы без труда найдете как дорогие дизайнерские, так и недорогие электрические полотенцесушители из данного материала.

Виды полотенцесушителей

Строительный рынок предлагает большой ассортимент этого товара. Каждый может выбрать желаемую форму (змеевик, лестничный вариант) и материал из которого изготовлен полотенцесушитель: нержавеющая сталь или латунь.

Также желательно выбрать конструкцию с минимумом швов, перемычек или без них и избежать возможных протечек в будущем.

Полотенцесушители бывают 3-х видов:

Водяной – обогрев происходит за счёт циркуляции горячей воды.

Типы подсоединения конструкции:

  1. боковое, которое не влечёт за собой «разгром» стен. Высота от пола до элемента должна составлять 100-160 см;
  2. перекрёстное и напольное. Такая подводка предназначена для полотенцесушителей в форме «лесенки», так как даже при плохом напоре, циркуляция и обогрев его элементов будет обеспечен.

В многоквартирных домах подводка зависит от труб центрального водоснабжения. В частном доме устанавливают дополнительную разводку труб. Главное, чтобы высота от последней ступени прибора до пола была 90 см.

Электрический – его подсоединяют к трубам водоснабжения. При монтаже соблюдают нормы. Местоположение элемента определяется разводкой розеток. Для этого вида понадобится установление отдельного реле-автомата чтобы предотвратить возможное замыкание или возгорание.

Конструкцию устанавливают на расстоянии 70 см от труб и сантехники. При планировании высоты полотенцесушителя от пола учитывают расположение элементов(они не должны перекрывать электрическую сеть).

Комбинированный – такие полотенцесушители и водяные, и одновременно электрические.

Перед их монтажом учитывают расстояние прибора от пола в зависимости от доступа к водоснабжению и электрической сети. Такие модели устанавливают на расстоянии 100 см от пола. Благодаря этому прибором удобно пользоваться, и есть беспрепятственный доступ к электросети.

Установка по СНиП

Разработаны нормативы, которые учитывают правильное расположение элементов в ванной.

Высота крепления полотенцесушителя (с полкой или без) четко обозначена в СНиП 2.04.01-85 (внутренние санитарно-технические системы): расстояние от нижней части М-образного устройства до пола должно составлять не менее 90 см, U-образные устанавливаются не ниже 120 см от пола.

Ознакомьтесь с полным списком правил:

Также должны быть учтены дополнительные правила установки:

  1. Советуем производить монтаж электрического полотенцесушителя над стиральной машиной. Будьте готовы, что для этого нужно будет перенести машину или раковину. Но это позволит получить комфортные и удобные условия эксплуатации.
  2. Если у вас фронтальная стиральная машина (загрузка белья сверху), крышка при открытии не должна упираться в змеевик.
  3. Край розетки или отражателей не должен заходить на декоративные панели и элементы декора помещения.
  4. Высота и ширина монтажа сушилки на стене должны быть такими, чтобы до раковины, ванны, душевой кабины или другого оборудования составляли не менее 60 см.

Четыре простых правила обеспечивают полную безопасность и долгосрочность эксплуатации оборудования. Дополнительная графическая информация:

Монтаж водяного полотенцесушителя

После того, как вы выбрали место, где повесить полотенцесушитель, необходимо приступать к монтажу к системе водоснабжения.

  1. Перекрыть горячее водоснабжение.
  2. Приварить к трубам резьбу.
  3. К трубам напаять фитинги.
  4. Установить кронштейны на стену.
  5. Установить полотенцесушитель.
  6. Пустить воду и проверить систему на герметичность.

В некоторых случаях устанавливают байпас. Это обходной путь для воды в случае, если к сушителю не будет доступа. Для его установки в местах крепления труб и полотенцесушителя врезают вентили. К ним присоединяют трубу с еще одним вентилем. Он перекрывает доступ воды в байпас в нормальном рабочем режиме.

При планировании расположения сушителя для полотенец необходимо учитывать размеры помещения и план расстановки сантехники. В интернете можно найти фото полотенцесушителей в интерьере ванной. Но лучше всего разработать собственный план, который подойдет для конкретной квартиры. При этом учитываются пожелания всех жителей. Также нужно рассчитать, какая конструкция будет наиболее экономичной в конкретном доме.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Какие размеры полотенцесушителей бывают

Прежде всего, выделим различие сантехнических приборов по принципу работы. Различают три вида конструкций:

  • электрические;
  • водяные;
  • комбинированные.

Планировка жилья многоквартирных домов предполагает установку полотенцесушителя из нержавеющей стали в ванной и подключение к системе горячего водоснабжения или отопления (в старых домах). Поэтому, большой популярностью пользуются водяные сантехнические приборы. Простота конструкции и подключения делает их востребованными. Особенность работы заключается в том, что нагрев поверхности, происходит только лишь при включении горячей воды (отопления).

Электрические полотенцесушители включают в требуемом режиме, и это позволяет быть независимым от работы водоснабжения. Сложность конструкции делает оборудование дорогим, что способствует снижению спроса.

Нагревательный прибор комбинированного типа устанавливают при желании потребителя использовать два вида нагрева для большей эффективности работы.

Габаритные размеры

С советских времён сложился прототип полотенцесушителя в форме змеевика одинаковых размеров. Прогресс на месте не стоит и, сегодня, производители сантехнического оборудования предлагают большой выбор техники для сушки полотенец, которая отличается формой и размером. Внешне приборы бывают:

  • М-образные (привычные змеевики);
  • П-образные;
  • лесенки (с полочкой или без);
  • S-образные;
  • другие конструкции.

Эти конструкции имеют разные габаритные размеры, как по высоте, так и по ширине. Производители сантехники стараются соблюдать стандартную высоту змеевиков, которую используют для привычного подключения к стояку горячей воды, при этом длина и внутреннее переплетение труб выполняется различными способами. Остальные конфигурации полотенцесушителей не имеют ограничений по габаритам, а при желании потребителя, заказные конструкции выполняют по заданным размерам.

Самый маленький сантехнического прибор для сушки полотенец имеет габариты 400х500 мм. Такой агрегат будет удобен для пользования в маленькой ванной, или при установке, в качестве дополнительного полотенцесушителя.

Характерным, для приборов, напоминающих какую-либо букву – является удлиненность конструкции. Например,

  • М-образные: высота – 55 см, длина 50–120 см;
  • П-образные, при высоте 30 см, имеют длину 50–90 см.

У сантехнических приборов, в виде лесенки, чаще – наоборот, высота больше длины. Например, при ширине конструкции, равной 50 см, вертикальный габарит колеблется от 60 см – до 130 см. При этом, ширина тоже может изменяться.

Когда речь заходит о стандартных размерах, то это значит, что соискатель сантехнического прибора говорит о принятой высоте для подключения к стояку горячего водоснабжения. Возможен также вариант негласной стандартизации округлённых значений габаритов любых конструкций. Допустим, 60х80 см, 50х90 см или 60х120 см и т. п.

Присоединительные

По виду монтажа к требуемой инженерной сети, соединение сантехнического прибора может иметь следующие виды:

  • вертикальное (прямое);
  • нижнее (горизонтальное);
  • диагональное.

Эффективным по теплоотдаче считается диагональный метод подключения. Но его использование не всегда удобно и требует конструктивных особенностей подвода воды. Остальные два метода позволяют чётко смонтировать агрегат к требуемым инженерным сетям и с комфортом пользоваться.

Диаметр подключения полотенцесушителей имеет резьбовое исполнение и исчисляется дюймовыми значениями. Большинство производимых приборов изготавливают с внутренней резьбой 1/2”. Учитывая большое количество выпускаемой продукции и фирм производителей, не все делают именно такое исполнение для подсоединения к сетевым трубам. Размер может быть 3/4« или 1”, а резьбу выполняют как наружную, так и внутреннюю.

Приобретение прибора для сушки полотенец, обусловлено дальнейшим его монтажом в требуемое место. В зависимости от расстояния между трубами подключения, выбирают требуемый вариант. При проведении ремонта в квартире или доме, целесообразно приобретение техники до прокладки подводимых коммуникаций. Подвод труб в таком случае производят по размеру сантехнического прибора.

Уровень розеток для подключения

Монтаж розеток для подключения электрических полотенцесушителей также осуществляется согласно регламентированным требованиям. И прежде всего установленные правила предполагают защиту человека. При эксплуатации пользователь ни в коем случае не должен получить удар током. Что касается монтажа розеток, их должны устанавливать специалисты. Ну а те, помимо ГОСТа и СНиПа, руководствуются еще одним правилом, а именно: «чем выше розетка, тем безопаснее».

Идеальный уровень розетки для змеевика составляет 60 см. Такого расстояния хватит, чтобы подключить оборудование и исключить возможность замыкания при случайном прорыве трубы полотенцесушителя.

Важно, чтобы установкой электрического, сантехнического и вспомогательного оборудования занимались профессионалы, иначе избежать проблем не удастся

Нормы размещения полотенцесушителей

Существование определенных норм и требований СНиП ограничивают способы и возможности установки полотенцесушителей.

Важные условия размещения полотенцесушителей:

  1. Нижняя часть должна находиться на расстоянии не менее 90 см от пола.
  2. При монтаже необходимо соблюдать удаленность от других сантехнических приборов не менее 60 см.
  3. Шаг монтажа полотенцесушителей не менее 90 см.
  4. Полотенцесушитель можно устанавливать над стиральной машиной горизонтальной загрузки, чтобы крышка не касалась частей полотенцесушителя.

Расчет удобного и функционального размещения полотенцесушителя необходимо осуществлять также с учетом типа его подключения. Рассмотрим особенности монтажа существующих вариантов: водяных, электрических и комбинированных полотенцесушителей.

Какой полотенцесушитель выбрать: водяной или электрический?

Полотенцесушитель с подогревом — неотъемлемая часть ванной. Все знают, что он играет роль не только устройства, которые высушивает текстиль, но и является участником отопления ванной благодаря установленным в нем радиаторам. Если сравнить электрический и водяной полотенцесушитель, то последний имеет единственный минус — он не сможет работать, если не будет горячей воды или отключат централизованное отопление. Тепло в таких устройствах запускается кипятком, а если он не поступает, то сушилка не работает. Что касается электрических приборов, то их можно включать по личному усмотрению, вставив вилку в розетку.

Монтаж водяного полотенцесушителя

После того, как вы выбрали место, где повесить полотенцесушитель, необходимо приступать к монтажу к системе водоснабжения.

  1. Перекрыть горячее водоснабжение.
  2. Приварить к трубам резьбу.
  3. К трубам напаять фитинги.
  4. Установить кронштейны на стену.
  5. Установить полотенцесушитель.
  6. Пустить воду и проверить систему на герметичность.

В некоторых случаях устанавливают байпас. Это обходной путь для воды в случае, если к сушителю не будет доступа. Для его установки в местах крепления труб и полотенцесушителя врезают вентили. К ним присоединяют трубу с еще одним вентилем. Он перекрывает доступ воды в байпас в нормальном рабочем режиме.

При планировании расположения сушителя для полотенец необходимо учитывать размеры помещения и план расстановки сантехники. В интернете можно найти фото полотенцесушителей в интерьере ванной. Но лучше всего разработать собственный план, который подойдет для конкретной квартиры. При этом учитываются пожелания всех жителей. Также нужно рассчитать, какая конструкция будет наиболее экономичной в конкретном доме.

Место установки

Существуют следующие виды агрегатов, в зависимости от месторасположения.

  1. Настенные – самые распространенные. Большое разнообразие форм и размеров дает возможность выбрать подходящие для помещения любой площади.
  1. Напольные – требуют больше свободного пространства для установки, а потому уместно смотрятся в просторных санузлах. При необходимости такой аппарат может выполнять функцию разделителя и зонировать ванную.

Есть устройства, совмещенные с батареей, они помещаются около стены и выполняют сразу две функции.

Поворотные – детали полотенцесушителя (чаще всего в виде петель) поворачиваются относительно основания на 180°. Это позволяет разместить на них большее количество вещей, причем они не будут накладываться друг на друга, а значит, быстрее просохнут.

Если вы решили приобрести водяной агрегат, то будьте готовы к тому, что он прослужит максимум три года, а после потребует замены. Это связано с тем, что места стыков подвижны, и в них установлены резиновые прокладки, которые довольно скоро изнашиваются.

Долго будет служить электрический поворотный аппарат, особенно если в качестве нагревателя используется гибкий кабель.

Переносные – больше похожи на обогреватели, поскольку для включения требуется только розетка и установить их можно в любой комнате.

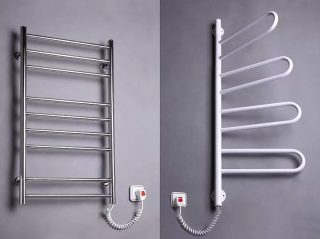

Электрический полотенцесушитель

Электрические разновидности сушителей для полотенец проще в монтаже, чем водяные. Их необходимо просто включать в розетку при необходимости. Но есть и минус – они являются дополнительными потребителями электроэнергии. Электрические конструкции выпускаются в тех же формах, что и водяные. Чаще всего покупают «лесенку», так как она одинаково хорошо вписывается в любой интерьер.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Основы дизайна детской: оформляем комнату для девочки

Существует два вида приборов по внутреннему наполнителю:

  • кабельные;
  • жидкостные.

Первые дешевле, их делают из нержавейки или из меди. Их проще вешать, так как можно выбрать любое расположение, даже по диагонали.

Достоинство жидкостных модификаций в том, что они медленно нагреваются и остывают. Но у них есть требования к качеству и к способу монтажа. Конструкция должна быть герметичной, вешать на стену ее можно только вертикально, так как снизу прикрепляется ТЭН.
