Островной центральный камин: виды, инструкция как сделать своими руками

Устройство камина

Простой кирпичный камин плохо подходит для полноценного отопления дачи или коттеджа. Ведь при сжигании дров КПД составляет лишь 30%. До тех пор, пока горит огонь, в помещении тепло. Но когда он затухает то уже спустя три часа каминная кладка остывает и в комнате снова становится холодно.

Устройство камина состоит из:

подземного фундамента;
основания;
предтопочной площадки;
портала;
дымосборника, что находится над камерой сгорания;
каминного зуба, что предназначен для отбора тепла у разгоряченных газов;
трубы, отводящей дым;
задвижек, что регулируют силу тяги.

Наружную часть, если позволяет бюджет, обделывают плиткой.

На заметку!Облицовку плиткой можно и не делать. Натуральная кирпичная кладка выглядит аккуратно и по-домашнему.

Функциональное назначение отдельных деталей

Топливо загружается в топку и поджигается. Активность горения и интенсивность выделения тепла напрямую взаимосвязаны с заслонкой – при большем открытии в топку попадает максимум воздуха и дрова горят лучше. Если конструкция предполагает открытую топку, интенсивность огня не нуждается в регулировке.

Для регулировки подачи воздуха нужна колосниковая решетка. Важный момент – своевременное удаление золы, которая собирается сквозь колосники в зольник. Обычно ее выгребают или вытряхивают в зависимости от наличия системы встроенного или выдвижного вида.

Дымоотвод камина выводит собирающиеся продукты горения на улицу. Чтобы газы не распространялись внутри дома, дымоход нередко оборудуют принудительной тяговой силой. Она представляет собой вентилятор. Для сооружения дымоотводной трубы допускается использовать только жаропрочные основы: кирпич, керамику, жаропрочную сталь.

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

покраска;
оштукатуривание;
облицовка плиткой, камнем и прочими подобными материалами.

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Газовые, электрические и экологические варианты

Не воспользоваться таким видом дешевого и доступного топлива как газ, просто нельзя. Принципиальное устройство камина, работающего на газе, отличается тем, что в камере сгорания установлена горелка, через форсунки которой подается газ. Как и для дровяного, для газового камина нужен приток воздуха, но этот тип устройства не нуждается в зольнике, как в контейнере для золы.

А вот к дымоходу предъявляется большое требование

Да и вообще, работы, связанные с монтажом газового камина в квартире или в загородном доме находятся под пристальным вниманием сразу нескольких служб. Сам камин состоит из следующих частей:

горелка;
система автоматического контроля подачи газа;
топка;
газовая магистраль или баллон с газом;
дымоход.

Система дымохода газового камина

Отличительной особенностью данных типов каминов является то, что внутри корпуса обычно монтируется контур с теплоносителем и такой котел уже не носит статус дополнения, а служит единственным источником отопления в небольшом домике.

Основное направление функционирования электрических каминов заключается в создании уютной атмосферы в комнате. Ведь дрова, пламя, дым костра и даже сопровождающие звуки являются качественными иллюзиями. Поэтому и в устройстве электрокамина выделяют всего два элемента: портал и очаг.

Портал является обрамлением, которое выполнено в форме, позволяющей устанавливать камин у стены, в углу, в центре комнаты.
Очаг дает некоторое разделение типов на категории. В зависимости от механизма создания иллюзий и их качества, выделяют камины с жидкокристаллическим дисплеем, камины на холодном пару, камины с оптической иллюзией пламени.

Пар отлично имитирует настоящий огонь

В продаже имеются готовые топки или вмонтированные в портал, образующие каминокомплекты. Такое разнообразие позволяет покупателю подобрать любой вид очага и подходящее обрамление, которое с легкостью может быть установлено в любом месте комнаты.

Биокамины являются довольно новой, но перспективной разработкой. Благодаря тому, что в качестве топлива используется биоматериал, монтаж дымохода такому камину не нужен. Это делает его мобильным и удобным в применении. Он состоит из одной топки, в которой через специальную форсунку происходит подача топлива.

Монтаж и его основные особенности

Пред началом монтажа, рекомендуем подробней ознакомиться с его основными особенностями:

Камины островные преимущественно можно установить даже после выполнения строительства самого дома. Однако для того чтобы упросить данный процесс, необходимо подобрать оптимальное место ещё на этапе строительства;
Островные конструкции подходят для установки в достаточно больших апартаментах, площадь которых составляет от тридцати квадратных метров. В небольшом помещении такая конструкция будет выглядеть слишком громоздко, неуместно и займёт много свободного пространства;
Пространство около очага на расстоянии одного метра должно иметь специальную облицовку и изоляцию. Не располагайте рядом различную мебель, текстиль, ковры и другие легко воспламеняющиеся покрытия и элементы декора;
Достаточно лёгкие модели, масса которых не превышает 400 килограмм, могут устанавливаться без возведения фундамента. Если вес больший, необходимо возводить дополнительный фундамент, так как перекрытие может не выдержать такой большой нагрузки.

Металлический камин в интерьере производственного помещения

Большой отопительный агрегат с вторым фундаментом

Небольшой подвесной очаг с декорированной на заднем фоне стеной

Массивная островная конструкция с отделкой натуральным камнем

Островная конструкция с закрытой топочной камерой

Основные правила расчёта фундамента:

Основной фундамент и сделанный специально для камина, должны иметь небольшое расстояние между собой равное пяти-шести сантиметрам, которое необходимо полностью заполнить песком;
Не связывайте между собой два фундамента, так как их усадка является разной;
Дополнительный фундамент должен иметь больший размер, основания отопительного агрегата. Разница может составлять от 15 и более сантиметров;
Для того чтоб влага не попадала в фундамент, используют рубероид, который укладывается наверх.

После прочтения данной статьи, вы легко сможете определиться с выбором и установить островной камин в своей квартире или доме, таким образом, чтобы он подходил по своим габаритным размерам, способу размещения и гармонировал с общим интерьером.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
Окраска. Используют меловой или клеевой раствор.
Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Нормы эксплуатации камина

Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:

замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
использовать воду в качестве гасителя огня категорически запрещено;
проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.

Как сделать камин в деревянном доме – пошаговое руководство

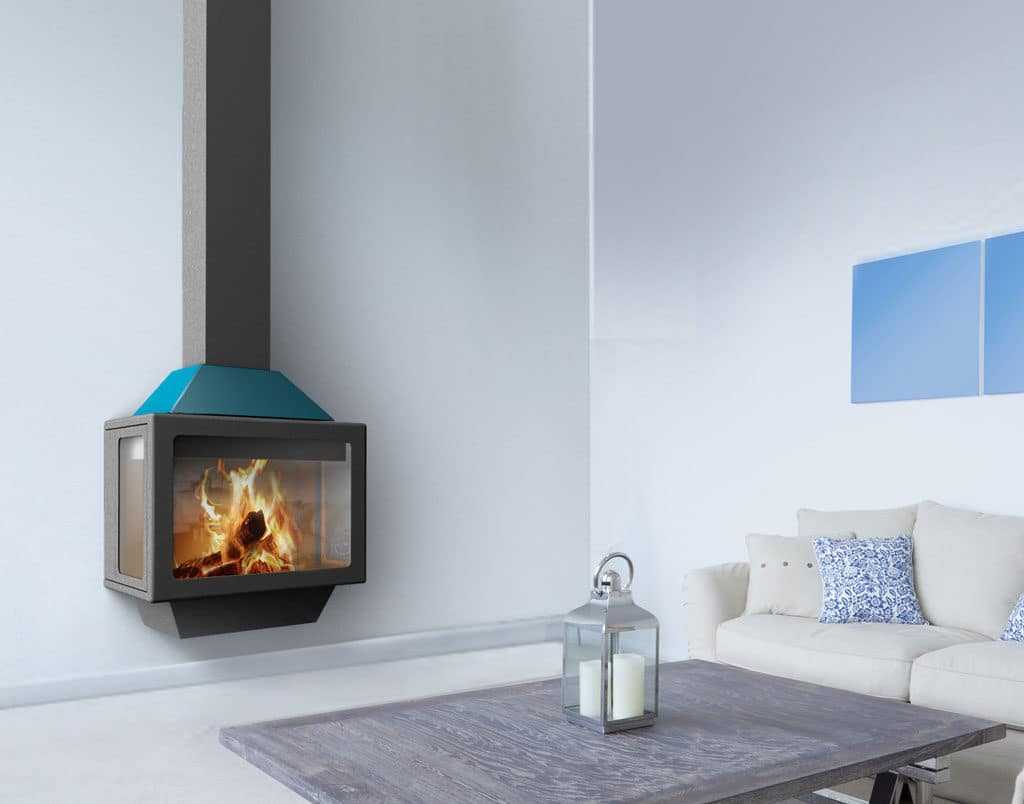

Подвесные камины

Подвесной центральный камин вместе с дымоходом крепится прямо к потолку. Это единая конструкция, которая обладает легкостью, так как потолочное покрытие должно выдержать всю массу. Такие камины обычно делают из тонкой стали, которая выдерживает высокие температуры. Цельную конструкцию, занимающую всю высоту между крайними точками комнаты, можно отнести к любому виду островных каминов.

Оригинальное исполнение металлического камина

По форме подвесные камины встречаются в различном исполнении. Это цилиндрические корпуса или широкие топки, подвешенные на тонком дымоходе. Стиль модерн часто бывает представлен каминами, выполненными в виде капли, в расширении которой установлен очаг. Несмотря на прозрачность стенок, возможность открываться имеет только одна, это диктуется принципами безопасности. Одновременно открытые дверцы могут создать сквозняк в топке и послужить причиной выпадения раскаленного уголька на пол.

Островные камины, напольные и подвесные, отличаются друг от друга по виду топки. Она бывает открытой или закрытой.

В открытой топке сгорают дрова, излучая тепло. Такие виды каминов предпочитают любители природы, которые не могут обойтись без привычного звука потрескивания поленьев. Но теплоотдача происходит только за счет излучения, что необходимо иметь в виду, рассчитывая на обогрев помещения. Такой камин хорош для получения локального тепла, чтобы быстро обогреться самому.
Камины с закрытой топкой выполнены по определенной технологии. Внутри такой топки установлена система конвекции воздуха. Уже источником тепла служит не только излучение, но и движущиеся теплые воздушные массы. КПД таких моделей более высокий, по сравнению со своими открытыми «одноклассниками».

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Эффекты

Современные искусственные камины не только повторяют внешний вид натуральных вариантов, но и обладают некоторыми интересными эффектами.

Аромат горящего камина

Основная задача фальш-камина – имитация очага пламени в квартире. Чтобы улучшить реалистичность ощущений при контакте с такой конструкцией, необходимо обеспечить в комнате аромат горящей древесины.

Для этого понадобится приобрести любое подходящее благовоние или поджечь тоненькие лучинки, предварительно обезопасив помещение от воспламенения.

Потрескивание сухих поленьев

Незаменимым атрибутом реалистичности имитированного огня является характерный звук потрескивания дров. Его можно обеспечить путем записи звучания костра или скачивания готового аудиофайла. Выбрав естественный уровень громкости, необходимо включить этот звук на MP3-плеере и установить в общую схему камина. При включении конструкции в электрическую сеть, потрескивание будет запускаться автоматически.

Реальное тепло от холодного огня

При обустройстве имитированного пламени в доме большинство людей устанавливает камин без обогрева. Однако добиться реалистичности очага без теплового эффекта проблематично. Поэтому можно установить над камином систему кондиционирования. Однако наличие характерного шума может ухудшить атмосферу покоя.

В качестве альтернативы подходит бесшумный нагреватель воздуха, который не только улучшит реалистичность имитации, но и станет дополнительным источником тепла.

Разновидности каминов

Перед тем как купить и установить камин важно выбрать не только стиль его исполнения, но и тип. На данный момент особой популярностью пользуются натуральные и электрические камины, отличающиеся широким ассортиментом по форме и дизайну. Электрические камины удобны, просты и безопасны в эксплуатации, неприхотливы в уходе и не требуют топлива

Электрические камины удобны, просты и безопасны в эксплуатации, неприхотливы в уходе и не требуют топлива.

В целом для оформления гостиной могут использоваться следующие виды каминов:

Фальшкамин – имитация настоящего камина, выполняющая эстетическую и декоративную роль. Внутрь камина обычно ставят свечи, так как разводить огонь здесь нельзя.

Камины на дровах – традиционный вариант, проверенный временем.

Электрический – наиболее популярный вариант, используемый в загородных домах и квартирах, достоинства которого мы уже описали выше.

Виды

Подвесной камин

Центральный камин имеет два основных вида: напольный и подвесной. Критериями различия являются сама конструкция, а также способ ее монтажа. Общим у обоих видов остается условие отсутствия совместных оснований со стенами и перегородками помещения. Цена при этом будет варьироваться в зависимости от используемых материалов и сложности конструкции. Отмечается, что стоимость каминов островного типа, как правило, превышают цены классических вариантов.

Напольный вид

Вес напольных центральных каминов, как правило, превышает четыреста-пятьсот килограмм, поэтому их установка требует ремонтных работ по укреплению фундамента. По этой причине напольный камин стоит обдумывать на этапе строительства или капитального ремонта здания.

В случае если монтаж фундамента представляется нежелательным или невозможным, стоит поискать миниатюрные модели, которые в последнее время стали все чаще появляться в магазинах. Также хорошим решением для тех, кто не желает прибегать к серьезным ремонтным работам, могут стать биокамины и электрокамины. Их несомненный плюс заключается в отсутствии дымохода.

В случае с биокамином это объясняется использованием специального горючего вещества, который практически не имеет продуктов горения. Электрокамин и вовсе создает только имитацию горения. При этом высококачественные модели могут создавать изображение, которое на первый взгляд будет очень сложно отличить от реального пламени.

Подвесной вид

Камины подвесного типа выглядят наиболее необычно, поскольку и очаг, и дымоход монтируются к потолку. За счет этого они обладают длинными дымоходами небольшого диаметра.

Несмотря на то, что такие модели обладают более легкой массой в сравнении с напольными конструкциями, порой может потребоваться укрепление потолочных или межэтажных перекрытий.

Форма подвесного камина может быть практически любая, от цилиндров до каплевидных исполнений.

Чертежи и схемы

Постройка каминов своими руками потребует чертеж или схему выполнения работ. Схемы выполняют в четырех ракурсах:

вид сбоку,
сверху,
прямо,
в разрезе.

Имея чертеж, упрощается не только процесс изготовления дымохода своими руками, но и подсчет количества необходимых материалов проходит намного быстрее.

Пример чертежа камина

Подготавливая чертеж необходимо учесть такие детали:

Расчет фундамента и возможность его совмещения с готовой конструкцией дома.
Схему проемов в перекрытиях и конструкцией крыши.
Расчет материалов для строительства и отделки.
Разработку внешнего вида камина.
Расчет теплоотдачи.
Удобство использования конструкции и экспликация.
Пожароустойчивость.
Безопасность использования.

Профессионалы всегда составляют чертеж с порядовкой, где указанно расположение каждого кирпича. При строительстве печного оборудования своими руками, чертеж или схемы необходимо выполнять под контролем опытного печника, это существенно упростит процесс и поможет избежать ошибок в конструкции.

Установка топки

В самом сердце камина температура достигает максимальных значений. Все материалы, которые находятся в непосредственной близости к топке, должны иметь свойства жаропрочности и огнеупорности. На постамент кладется плита, сделанная из керамогранита. Этот материал выдерживает необходимую температуру и при этом не подвергается деформации.

Боковые торцы плиты, прилегающие к несущей стене, заглубляются в нее. Для фиксации нужно использовать специальный клей для каминов.

В некоторых статьях, которые рассказывают о том, как правильно установить камин, встречаются идеи создания вертикальных калориферных каналов. По ним движется воздух, прогреваясь от стенок топки. Если вы выберете подобный вариант, то следует учесть, что каминная плита перекроет этот канал, поэтому придется применять некоторые дополнительные меры. В нашем случае модель считается достаточно упрощенной.

Установка чугунной топки

На следующем этапе производится установка топки на плиту. Зазоры между корпусом топки и плитой можно заделать термостойким герметиком. Идея, по которой осуществляется монтаж камина, заключается в том, что топка не встраивается в подготовленную нишу, а обкладывается снаружи кирпичом. Такая облицовка гарантирует более точное сочетание размеров и плотное прилегание стенки к фасадной рамке.

Чугунная топка по фасаду имеет отбортовку. Боковые стенки из кирпича укладываются по уровню отбортовки, оставляя до стенок топки некоторый зазор. Плотное прилегание облицовки к несущей стене обеспечивается гипсовой штукатуркой.

После того как сверху корпуса топки окажется 2 ряда кладки, производится перекрытие. Оно может быть выполнено из такой же керамогранитной сплошной плиты с вырезом для дымохода. Площадь плит должна превосходить площадь корпуса. Выступающие части плиты будут образовывать каминную полку. Полка является функциональной частью, на нее можно поставить легкие предметы для декорации.
