Технология постройки мансардной крыши своими руками

Открытые элементы, присутствующие в интерьере мансард

Нередко в помещении современных мансард можно встретить открытые элементы, которые смотрятся стильно и оригинально – балки, открытые участки стропильной системы и прочее. Все они удачно вписываются в интерьер, а кроме этого не нужно переживать, что что-то осталось в помещении на виду после завершения отделки.

О каком стиле в таком случае может идти речь? Например, о французском провансе. При оформлении интерьера в этом стиле предпочтение отдается голым деревянным балкам в сочетании с потолком и стенами, окрашенными в белый цвет, тканям с мелким цветочком и натуральной мебели темного цвета. Испортить впечатление от такой обстановки не способна даже огромная балка под потолком, расположенная по центру мансарды.

Еще один, не менее популярный стиль, используемый для оформления помещений – это хай-тек. Он позволяет смело выставлять напоказ любые элементы стропильной конструкции, собранной из металлических элементов. Главное, чтобы металл был качественным и блестящим с такими же крепежными элементами.

В качестве дополнительных деталей интерьера хай-тек следует оставлять на виду вентиляционные трубы и другие инженерные коммуникации, если они смотрятся эстетично.

Нередко при обустройстве мансардных помещений забывают заранее продумать одну немаловажную деталь – это лестница. Это сооружение займет немало места и, безусловно, окажет значительное влияние на формирование общего интерьера жилища. Прежде, чем выбирать способ сооружения лестницы, следует продумать, насколько часто ею будут пользоваться.

Плюсы и минусы такой крыши

Двухскатная крыша имеет ряд достоинств и недостатков, большинство из них известны почти каждому собственнику жилья, другие же станут приятной неожиданностью и наоборот.

Преимущества:

• Мансардный этаж не требует укрепления фундамента, так как очень легок по весу. Мансарду можно построить в готовом доме, достаточно лишь переоборудовать и утеплить крышу.
• Легкая и быстрая установка.
• Рациональное использование дополнительных квадратных метров.
• Доступная цена, так как материалы, используемые для сооружения мансарды, имеют невысокую цену.
• Небольшие финансовые затраты. Сооружение полноценного второго этажа гораздо дороже, чем строительство мансарды.

Также двухскатная мансардная крыша имеет и свои особенности, и недостатки среди которых:

• Потребуется поднятие крыши, а это технически сложно и дорого.
• Если увеличить угол наклона скатов, то необходимо большее количество материалов, а значит и стоимость повышается.
• Тепловые потери, особенно они заметны в зимний период времени.
• Существенный нагрев кровли крыши и мансардного этажа летом.

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Общие сведения по результатам расчетов

• Угол наклона боковых стропил
  — Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.
• Угол наклона коньковых стропил
  — Угол наклона верхнего (пологого, конькового ската), висячих стропил.
• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Площадь мансардного этажа
  — Площадь мансарды без учета площади под боковыми скатами.
• Длина боковых стропил
  — Длина стропила бокового ската, наслонных стропил.
• Длина коньковых стропил
  -Длина стропила конькового ската, висячих стропил.
• Рекомендуемое сечение стропил
  — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• Количество и объем стропил
  — Общее количество и объем стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
• Количество и объем досок обрешетки
  — Общее количество и объем досок для обустройства обрешетки всей кровли.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

• какие нагрузки будет испытывать крыша;
• высота жилого помещения на мансарде;
• желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра

Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

1. Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
2. Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Кровельное покрытие

Выбор типа кровли происходит на основании экономических и индивидуальных (эстетических) соображений, а также зависит от угла ската крыши. Например, для мягких кровель не гарантируется устойчивость при уклонах свыше 45°.

На сегодняшний день на рынке строительных материалов наиболее распространенными являются:

• керамическая черепица;
• металлическая черепица;
• профнастил;
• битумный шифер (ондулин);
• фальцевые листы;
• рулонная битумная кровля.

Методы монтажа различаются в зависимости от выбранного материала, однако практически во всех случаях укладка кровли происходит от карниза к коньку, чтобы обеспечить достаточный нахлест и защиту от затекания осадков. Также используемый крепеж обязательно должен быть сделан из оцинкованных или нержавеющих материалов и оснащен эластичной уплотняющей шайбой.

Изоляционные слои кровельного «пирога»

Утеплить двускатную мансардную кровлю необходимо в обязательном порядке, если ее пространство используют в качестве дополнительной жилой площади. Там, где находятся люди, всегда в воздухе присутствуют водяные пары. В сочетании с теплом пары негативно отражаются на состоянии финишной отделки крыши.

Дело в том, что теплый влажный воздух поднимается вверх и нагревает покрытие кровли до такой степени, что на нем зимой быстро тает снег. Талые воды начинают проникать в малейшие трещины и щели, просачиваясь внутрь кровельного пирога. Они также скатываются по поверхности скатов к холодному карнизу, где снег и не начинал таять. Там вода вновь замерзает, в итоге образуется наледь.

Чтобы не было негативных последствий, таких как забившиеся и в дальнейшем разрушенные водостоки, не образовывались большие сосульки и на голову не падали пласты снега при составлении проекта жилой мансарды нужно включать в перечень обязательных работ изоляционные мероприятия, в том числе гидро-, тепло – и пароизоляцию.

Как рассчитать нагрузку на конструкцию крыши

При обустройстве мансардной крыши, крайне важно учитывать то, что основная нагрузка приходится на несущие элементы крыши

Например, необходимо принимать во внимание воздействие таких факторов как снег и постоянное усиление ветра

Крайне необходимо также закладывать запас прочности на тот случай, если произойдет стихийное бедствие, например, будет иметь место сильный ураганный ветер.

Чтобы правильно подбирать сечение, крайне важно принимать во внимание параметр, характеризующий распределение нагрузки. Определенное влияние на величину такого параметра оказывает численность используемых стропил, а также шаг, используемый в процессе их установки.
Необходимо принимать во внимание то, что чем большее число стропил используется, тем меньшим сечением должен обладать каждый из применяемых элементов
Полноценное проведение всех необходимых действий возможно и на основании учета особенностей используемых кровельных материалов.
В качестве достаточно распространенных вариантов можно рассматривать металлочерепицу и керамическую черепицу

Первая разновидность характеризуется высоким уровнем устойчивости к температурным перепадам, механическим повреждениям и выцветанию.
Альтернативным вариантом может выступать кровельный профнастил, но важно учитывать значительную ограниченность его декоративных особенностей. При рассмотрении керамической черепицы, стоит обратить внимание, в первоочередном порядке, на ее эстетические особенности.

Таким образом, чтобы обустроить мансардную крышу, крайне важно первоначально правильно провести все необходимые расчеты, что обеспечит достижение положительного итога, связанного с созданием привлекательного дома

Мансарда под кровлей с выносными консолями

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.

Что включает в себя план стропильной системы?

Чертеж составляется при помощи специальной программы. При составлении чертежа выполняются следующие действия:

1. Первыми наносятся модульные координационные сети, они позволяют привязать все данные по конструкции стропильной системы к капитальным стенам будущего дома.
2. На плане прочерчиваются все каналы вентиляционной и дымовой системы, трубопроводы, которые в процессе строительства будут выходить через стропильную систему.
3. Выполняется разработка плана будущей выбранной формы кровли. При составлении эскиза требуется учесть расположение стен.

На схеме обязательно указываются такие элементы, которые имеет кровля: ребра крыши, ендовы, коньки и прочее. Обязательно надо учитывать, какую форму примут скаты, направление и угол уклона. На чертеже указывается расположение фронтонов, слуховых окон, если они есть.

Пользуясь планом кровельной системы, строители возведут прочную и надежную конструкцию. На плане обязательно указываются параметры:

• подстропильных балок;
• мауэрлата;
• стропильных ног;
• затяжек и кобылок для крепежа ног;
• стоек с продольными подкосами, гарантирующих пространственную жесткость всей стропильной системы (на чертеже такие элементы необходимо отображать в виде штриховой линии).

Если планируется строительство стропильной системы крыши из металла, т.е. специальных оцинкованных балок, то необходимо использовать совершенно другие программы, предназначенные для проектирования. Делать это может только специалист, в противном случае при неправильных расчетах крыша не выдержит нагрузок. Шаг стропильных ног рассчитывается с учетом строительного материала, нагрузок от утеплителя. Например, для четырехскатной крыши, которая сооружается из дерева, шаг стропил может составлять:

1. При изготовлении стропильных ног из брусьев шаг составляет 150-180 см.
2. При изготовлении стропильных ног из обрезной доски шаг составляет 100-120 см.

Важно, чтобы на плане отображались вентиляционные выходы труб, так как может потребоваться усиление конструкции

Проведение монтажа

Исходя из всего вышесказанного, можно понять, что особенности установки и сборки стропильной системы напрямую зависят от того, какой вид конструкции двухскатной мансардной крыши был выбран. Изначально нужно проработать проект, учесть нагрузки на стены, фундамент и ряд других нюансов, чтобы избежать ошибки, ведь она может стать фатальной.

Если собственник жилья не располагает большими финансовыми средствами, но хочет сделать максимально уютный и эффективный дом для своей семьи, то сооружение мансарды под двухскатной крышей – это идеальное решение. Для экономии можно постараться провести монтаж самостоятельно, это займет 2-3 недели, а может и месяц, есть ли ошибка в проведенных работах, покажет только время. Гораздо лучшим вариантом станет привлечение профессионалов, этот вариант хоть и дороже, но надежнее

Для обустройства такой крыши специалистам достаточно пары дней, что также немало важно

Изначально проводится монтаж нижних балок, если есть деревянное перекрытие, то их применение не обязательно. После этого нужно установить стойки, мауэрлат к которому необходимо будет крепить стропильные ноги.

После того, как стропильная система будет полностью сконструирована, необходимо заняться кровельным пирогом, включающим в себя слои пароизолации, гидроизоляции, теплоизоляции. Затем следует монтаж обрешетки и контробрешетки, ведь именно сверху на них будет устанавливаться кровельное покрытие. Какой именно материал выбрать, зависит лишь от вкуса и предпочтений хозяина дома. Главная задача – эффективный, уютный и надежный дом, способный радовать домочадцев каждый день на протяжении многих лет!

Особенности конструкционного устройства мансардных крыш

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

Проект перестройки простой крыши в мансардную конструкцию

Иногда владельцы недвижимости решают переделать уже имеющуюся двускатную крышу в кровлю с мансардным помещением. Чаще всего такая необходимость объясняется желанием сэкономить средства при постройке дома. В итоге через время приходится перестраивать подкровельное пространство в жилую комнату.

По мнению специалистов, желательно предусматривать строительство мансардной крыши на этапе проектирования фундамента здания, поскольку так будет технологически правильно, даже в том случае, когда утепление и отделку помещения планируется выполнить в дальнейшем.

Но в случае, когда приходится переделывать готовую кровлю в двускатную мансардную крышу, в первую очередь нужно рассчитать ее вес и несущую способность уже имеющегося фундамента. Это необходимо, чтобы удостовериться в том, что основание дома обустроено с запасом прочности, и оно способно выдержать больший вес.

Следующее, что надо сделать, это пригласить опытного специалиста с целью изучения состояния чердачного перекрытия, поскольку оно может быть не рассчитано, на то, что на нем поставят мебель и по нему начнут постоянно передвигаться люди. После этого можно приступать к строительным работам, но перед этим нужно решить, стоит ли переделывать форму крыши.

Самым ответственным моментом перестройки является перераспределение нагрузки – для усиления балок и стропил задействуют накладки, которые связывают стойками. Потом к усиленным стропилам и подкосам крепят затяжки. Если нагрузка от кровли перенаправляется на балки перекрытия рассредоточено, тогда удается изменить направленность нагрузки, оказываемой весом крыши.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м	Открытый тип местности: морские побережья, озера, степи	Закрытый тип местности: города, лесные массивы
5	0,75	0,85
10	1,0	0,65
20	1,25	0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м	Длина ноги, м
6	5.5	5.0	4.5	4.0	3.5	3
Поперечное сечение балок, мм
0,6	50*200	50*200	50*175	50*150	50*150	40*175	40х150
0,9	75*250	75*200	75*175	75*175	50*200	50*175	50х150
1,1	100*200	75*200	75*200	75*175	75*175	75*150	75х150
1,4	100*200	100*200	75*200	75*200	75*200	75*175	75х150
1,75	100*250	100*200	100*200	100*200	75*200	75*200	75х150
2,15	–	100*250	100*250	100*200	100*200	100*175	100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Виды двухскатной мансардной крыши, исходя из ее конструкции

Двухскатная крыша – традиционный вариант, который имеет большое количество поклонников. В понятии большинства это скучная крыша, которая ничем не может выделяться, но это совершенно не так. Сейчас двухскатная крыша имеет несколько видов, каждый из которых может быть очень оригинальным и привлекательным внешне.

Виды конструкций двухскатной крыши:

• Классика. Если взять верхнюю часть здания, то она будет иметь форму треугольника, двумя сторонами которой и выступают скаты крыши. Образовывается он с помощью стропильных ног и балок перекрытия. Это самый простой и экономически выгодный вариант, так как обустроить его легко, а материалов необходимо совсем немного. Недостаток заключается в том, что нужно делать большой угол наклона скатов (около 40 градусов), а площадь мансарды при этом сильно уменьшится, высота потолков не позволит эффективно использовать чердачное помещение.
• Ассиметрическая. В данном случае треугольник имеет необычную форму, так как конек смещается относительно оси в одну из сторон. Такие скаты могут отличаться между собой не только углом наклона, но и различной площадью, длиной. Стропильная система здесь гораздо труднее, а значит, соорудить ее сможет только профессионал, при этом места на мансарде будет немного. Этот вариант привлекателен внешне, но не практичен, создать его самостоятельно нереально.

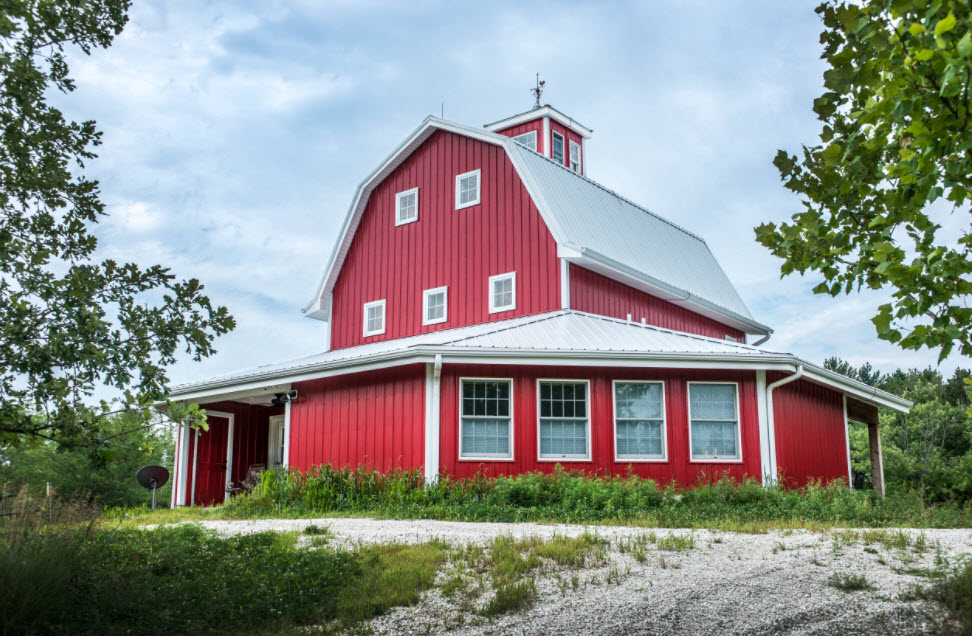

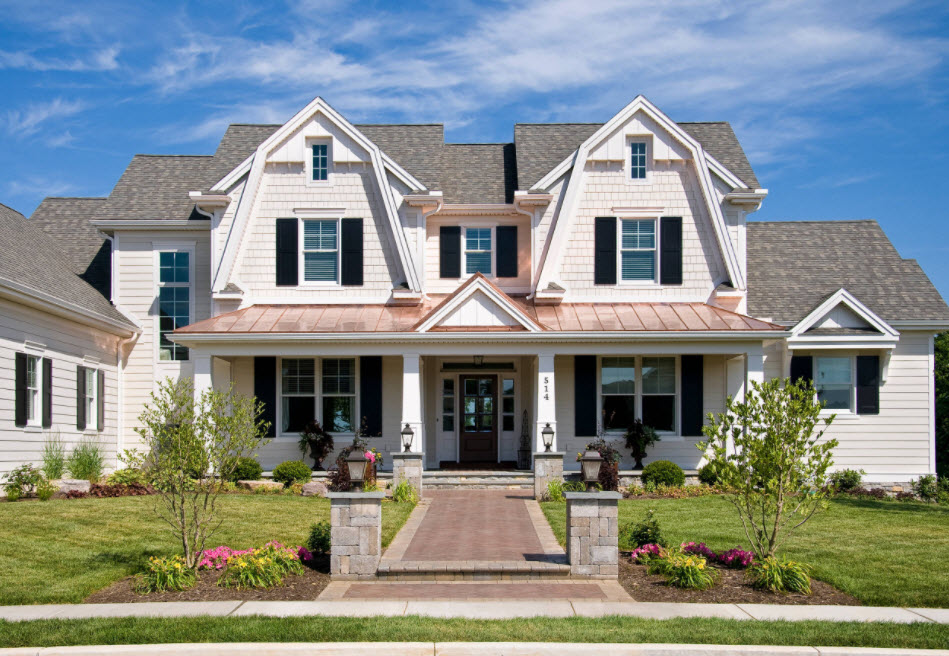

• Ломаная. Идеальный вариант для людей, собирающихся оборудовать мансарду под двухскатной крышей. Эта крыша является рациональным вариантом, так как верхняя ее часть имеет скаты с небольшим углом наклона, после чего идет излом с резким спадом скатов. В этом случае именно скаты будут отыгрывать роль стен мансардного помещения. Конструкция хоть и будет сложной, но позволит создать жилое пространство, которое практически не уступает полноценному второму этажу. Для монтажа такой крыши не обязательно привлекать специалистов, достаточно иметь среди знакомых 2-3 человек с правильно поставленными к стройке руками.
• Полувальмовая датская или голландская. В целом это больше 4-ох скатная крыша или же переходный период между двух и четырехскатной крышей. Торцевые стороны имеют форме обрезанных треугольников или трапецией, а основные плоскости скатов исключительно трапециевидную форму. Дом с такой крышей будет интересным и привлекательным, но и стоять немного дороже в сравнении с предыдущими вариантами.
