Как сделать кирпичный портал для банной печи своими руками

Почему баня по-черному полезнее?

Удивительно, но главная польза от бани по-черному связана с её неприглядным внешним видом.

Из-за особенностей растопки сажа оседает на стенках, но также оседает и деготь. Это углеводородное соединение, известное обеззараживающими свойствами.

Фактически, он проявляет активность против:

• Грибков.
• Актинобактерий.
• Клеточных простейших

Вот и получается, что микроорганизмы, не погибшие от жара погибают от копоти.

Таким образом, пространство стерилизуется, как и тело человека. Неудивительно, что в старину в бане рожали и омывали покойников. Кстати, по этой же причине Россию обошла стороной эпидемия чумы, поразившая Европу. Каждый крестьянин обязательно посещал такую баню.

Пары чёрной бани прекрасно влияют на дыхательную систему. К тому же только в таком помещении сохраняется аромат деревьев и трав, используемых для топки. Чёрные от сажи стены парилки лучше собирают и отдают тепло.

В остальном чёрная баня имеет такие же преимущества для здоровья, как и белая:

Снимается усталость.

Расширяются сосуды.

Активизируются внутриклеточные процессы.

Выводятся токсины.

Повышается иммунитет.

Нормализуется психологическое состояние.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань. Так, пожарные требуют безусловного соблюдения следующих правил:

Так, пожарные требуют безусловного соблюдения следующих правил:

1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

Плюсы и минусы конструкции

К достоинствам этого вида относится:

• печи для бани по черному, в сравнении с другими вариантами, не требуют больших затрат при самостоятельном строительстве;
• конструкция очень простая, не требует навыков и умений. Выложить несколько рядов кирпича, закрыть их стальной или чугунной решеткой и накрыть большим слоем кирпичей – эту работу сможет сделать каждый мужчина;
• слои сажи впитывают неприятные ароматы. Запах дерева и рассыпанных по полу трав или хвои – так пахнет в бане по черному;
• отсутствие дымохода не влияет на безопасность людей. Открыв отверстия или приоткрыв двери в баню всегда можно впустить струю свежего воздуха. Опытные любители таких парных утверждают, что в течение часа в помещении парной воздух полностью сменяется 5-7 раз;
• после протопки печи, потери тепла сводятся к 0;
• за 4 часа в парной набирается достаточная температура для помывки. Если сравнивать с нынешними печами, для протопки парной потребуется больше времени, при этом увеличивается расход твердого топлива.

К недостаткам таких печей относятся несколько пунктов:

• печь при горении выделяет большое количество угарного газа, особенно при недостаточной вентиляции;
• очаг, с открытой топкой может стать причиной пожара;
• можно использовать только дрова.

Как сооружали печи для бани по чёрному в старые времена?

У банных печей солидная история. И «родоначальниками» всех банных печей смело можно назвать печи, которые по сей день применяются в банях по чёрному. Не смотря на разнообразие конструктива и внешнего вида все эти печи имеют одну общую характерную особенность — отсутствие дымовой трубы.

Первоначально дым при горении таких печей — очагов выходил только через двери, позже стали предусматривать специальные отверстия для отвода дыма и отдушину в потолке.

Не смотря на то, что для топки использовалась древесина лиственных пород, такой способ нагрева камней и помещения до нужной температуры сопровождался задымлённостью и закопчённостью парилки.

Специальное отверстие для частичного отвода дыма из бани и лучшей тяги, в некоторых регионах России, называют волок. Хотя такого определения Вы не встретите ни в одном словаре.

Банные печи обычно делались не из кирпича, который где-то был недоступен из-за удаленности, а где-то просто дорог и не каждому по средствам, а набивались из глины. При этом камни использовались только для выкладки в верхней части конструкции.

На фото классическая печь для бани по чёрному

Для этого глина сначала замачивалась, затем делалась опалубка будущей печи, в которой ногами замешивалась — «набивалась» будущая печь из смеси глины с объедью – остатками  сена, остающимися в кормушках коров.

Первые печи часто имели конусную пирамидоидальную форму. Позже геометрия усложнялась, а размер увеличивался. Очаг в таких печах был открытый. Котёл для нагрева воды встраивался около печи, либо подвешивался над ней, либо устанавливался прямо на неё. Пламя печи и дым проходили через камни, поэтому при топке хорошо прогревались и камни, и стены бани. Дым при топке выходил через приоткрытую дверь и отдушину в потолке, хорошо дезинфицируя при этом все помещение. Но стены, и потолок в такой бане были темные, прокопчённые.

Частое использование бани по чёрному требует постоянной и тщательной уборки помещения парной. В противном случае дальнейшее парение из-за взвеси сажи будет не комфортным, а для некоторых не возможным.

Этот общеизвестный факт обязательно следует принять во внимание ещё до начало строительства бани. Ведь парилка бани по белому требует в десятки раз меньше ухода и забот

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

• с выносной ёмкостью или расположенной вверху;
• с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
2. Выкапывают котлован глубиной от 0,5 до одного метра.
3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
4. Дно котлована выравнивают и утрамбовывают.
5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

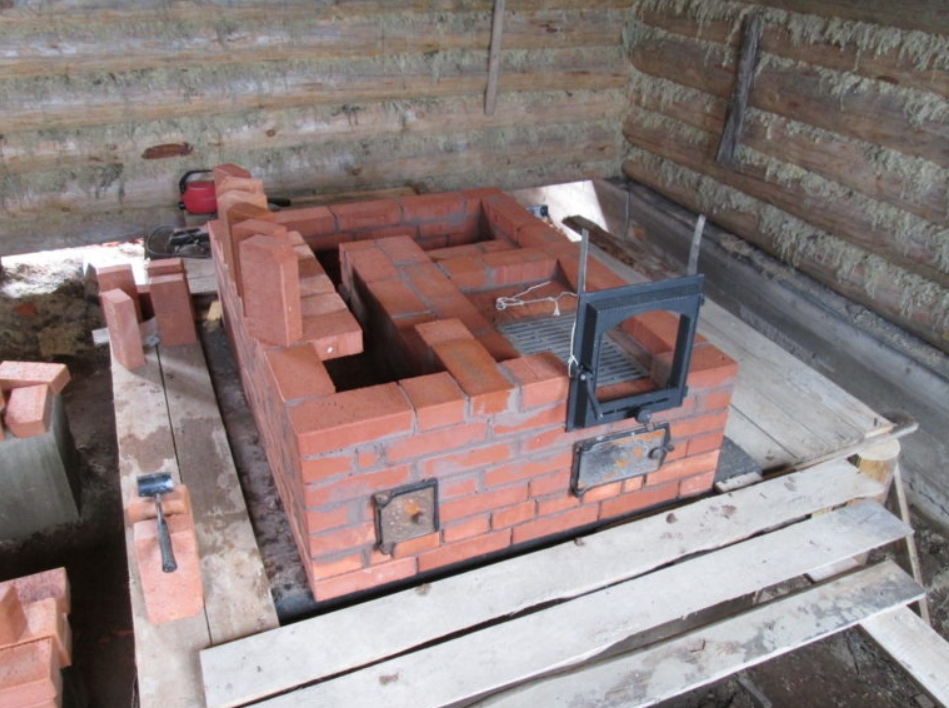

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
5. Завершая каждый ряд печи, проверяют значения величин углов.
6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

• Постоянно контролировать правила перевязки.
• Толщина слоя раствора — около 10 мм.
• Уплотнять швы печи для обеспечения герметичности.
• Через каждые два ряда проверять уровнем горизонтали и вертикали.
• Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
• После кладки двух линий установить поддувало и продолжить сплошную кладку.
• После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
• Предусмотреть зольник (мобильный или стационарный).
• Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
• Необходимая глубина топки печи — 80 см.
• Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Как сооружали печи для бани по чёрному в старые времена?

У банных печей солидная история. И «родоначальниками» всех банных печей смело можно назвать печи, которые по сей день применяются в банях по чёрному. Не смотря на разнообразие конструктива и внешнего вида все эти печи имеют одну общую характерную особенность — отсутствие дымовой трубы.

Первоначально дым при горении таких печей — очагов выходил только через двери, позже стали предусматривать специальные отверстия для отвода дыма и отдушину в потолке.

Не смотря на то, что для топки использовалась древесина лиственных пород, такой способ нагрева камней и помещения до нужной температуры сопровождался задымлённостью и закопчённостью парилки.

Специальное отверстие для частичного отвода дыма из бани и лучшей тяги, в некоторых регионах России, называют волок. Хотя такого определения Вы не встретите ни в одном словаре.

Банные печи обычно делались не из кирпича, который где-то был недоступен из-за удаленности, а где-то просто дорог и не каждому по средствам, а набивались из глины. При этом камни использовались только для выкладки в верхней части конструкции.

На фото классическая печь для бани по чёрному

Для этого глина сначала замачивалась, затем делалась опалубка будущей печи, в которой ногами замешивалась — «набивалась» будущая печь из смеси глины с объедью – остатками  сена, остающимися в кормушках коров.

Первые печи часто имели конусную пирамидоидальную форму. Позже геометрия усложнялась, а размер увеличивался. Очаг в таких печах был открытый. Котёл для нагрева воды встраивался около печи, либо подвешивался над ней, либо устанавливался прямо на неё. Пламя печи и дым проходили через камни, поэтому при топке хорошо прогревались и камни, и стены бани. Дым при топке выходил через приоткрытую дверь и отдушину в потолке, хорошо дезинфицируя при этом все помещение. Но стены, и потолок в такой бане были темные, прокопчённые.

Частое использование бани по чёрному требует постоянной и тщательной уборки помещения парной. В противном случае дальнейшее парение из-за взвеси сажи будет не комфортным, а для некоторых не возможным.

Этот общеизвестный факт обязательно следует принять во внимание ещё до начало строительства бани. Ведь парилка бани по белому требует в десятки раз меньше ухода и забот

Подкидывание

Манипуляции проводятся, если:

• парилка плохо прогрелась;
• полешки сгорают слишком быстро;
• прогорело все топливо с прошлой закладки;
• горение замедлилось.

Подкидывать первые дрова нужно через 10 минут после начала горения затравки. Процесс добавления топлива:

1. Открыть дверцу топочной камеры.
2. Кочергой разровнять остатки полешек.
3. Сверху разложить дрова. Торцы поленьев должны выходить за колосниковую решетку.
4. Заполнить топочную камеру на 2/3 от общей высоты.

Зимой баню топят около 6 часов, летом — 3 часа. Этого времени достаточно, чтобы достичь необходимого температурного режима, прогреть парилку. Длительность протопки зависит от площади помещения, материала здания, мощности печи и т. д.

В строительном магазине можно купить дверцу для топочной камеры из термостойкого стекла. Изделия смотрятся привлекательно, через прозрачную перегородку можно любоваться пламенем, оценивать загруженность топки.

Преимущества закрытой каменки

Пример печей с закрытым типом каменки Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

Фирменная печь с закрытым типом каменки Преимущества закрытых каменок:

1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Сруб для бани по-чёрному

Баня по-чёрному, в которой была сложена печь по моему проекту имеет внутренние размеры 262 см х 462 см. Площадь в плане парной 12 м2. Высота потолка — 190 см. Получаем объём около 23 м3. На плане парной видно, что печь-каменка расположена справа в углу помещения. Слева располагаются полки и кран для подачи холодной воды. Предусмотрен нагрев воды для подачи на камни, для мытья и для запаривания веников. Об этом будет рассказано в другой статье блога КаминТепло.

План бани по-чёрному

Помимо проектирования печей мы выполняем следующие работы по обслуживанию бани:

• Ремонт конструкции банной печи по-серому
• Ремонт банных печей по-чёрному
• Замена камней в банной печи любых конструкций
• Чистка дымоходов и каналов в банных печах периодического действия
• Мойка крыши (гидродинамическая очистка крыши давлением) от мха и других обрастаний (телефон мастера на страничке «Контакты»)

О том, что входит в состав проекта банной печи по-чёрному Вы можете познакомиться на примере проекта русской печи теплушки с лежанкой и подтопком

Подготовка печи к протопке

Подготовительный этап считается наиболее трудоемким:

• Топливник и зольник печи очищаем от старых углей и золы. Нужно полностью освободить путь воздуху к сгораемому топливу.
• Не забудьте проверить наличие воды в котле и ее запас для мытья. Печь без воды растапливать категорически запрещается.
• Откройте полностью дымовую задвижку и дверцу поддувала. Топка бани обязательно должна начинаться при хорошей тяге в дымоходе.

Для правильной топки печи нужна затравка:

• Укладываем на колосниковые решетки березовую кору или несколько скомканных газет, а на них 4-6 тонких поленца для растопки. Закладывать дрова нужно с зазорами, чтобы между материалом для топки свободно проходил воздух. Можно поленца укладывать распространенным способом «колодец».
• Внутрь конструкции из дровишек на газету желательно насыпать горку щепок. Такая затравка должна разгореться с первого раза.

Какие бывают по конструкции

Существуют разные конструкции печей с закрытой каменкой:

• кирпичные;
• металлические.

Кирпичные печи сразу приходится строить исходя из типа каменки — отсек для укладки должен быть предусмотрен схемой укладки кирпичей (порядовкой). Оснастить уже действующую кирпичную печь каменкой закрытого типа не удастся — засыпка должна находиться поблизости от топки, в зоне максимального нагрева. Кроме того, у кирпичных печей есть одно ограничение — из-за большого размера их можно устанавливать только в достаточно просторных печах.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Кроме того, планировать строительство надо с самого начала — кирпичная печь нуждается в собственном фундаменте, не соединенном с основанием бани. Изготовление опорной конструкции в уже действующем помещении представляет собой слишком сложную процедуру, поэтому, надо выполнять работы параллельно с основным строительством.

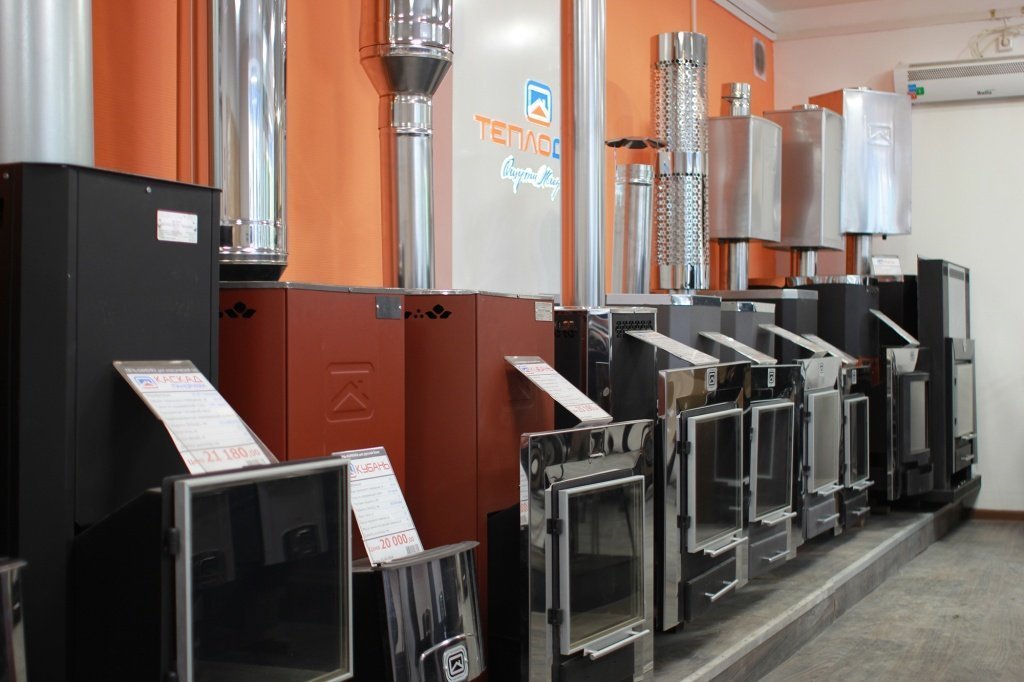

С металлическими печами ситуация еще сложнее. Для подачи пара необходимо, чтобы в конструкции печи были предусмотрены защитные листы над раскаленным корпусом. Иначе возникает риск возникновения трещин из-за резкого охлаждения участка поверхности (это особенно сказывается на чугунных печах). Самым надежным вариантом становится нержавейка достаточно большой толщины — около 5 мм. Такие печи иногда изготавливают самостоятельно, получая вполне качественные и эффективные изделия.

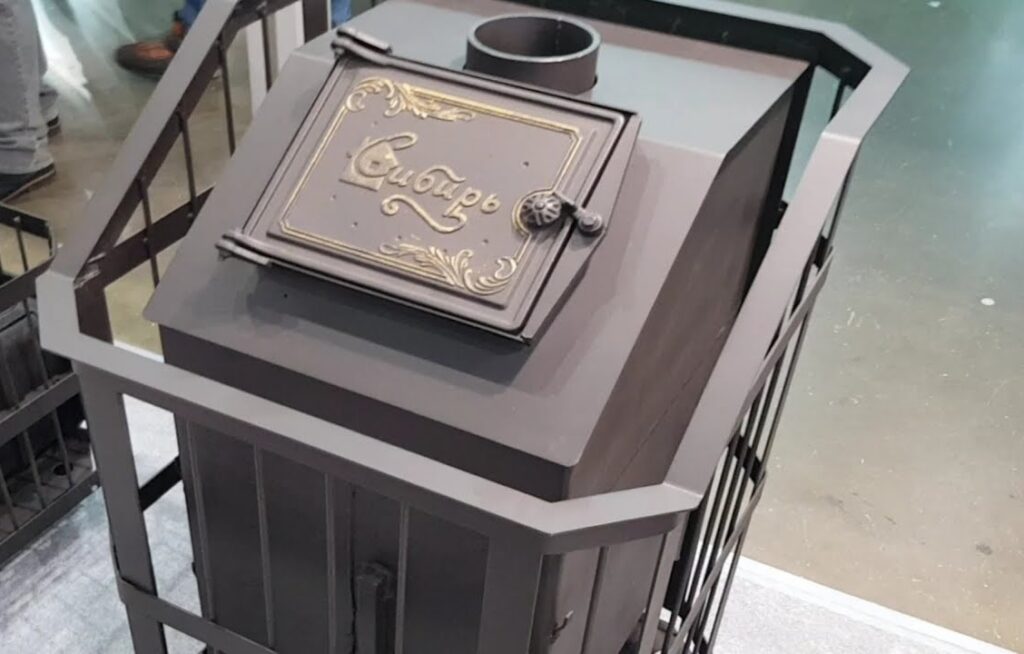

Печь Сибирь

Самым главным достоинством металлических печей с закрытой каменкой является возможность непосредственной установки на пол бани (на подставку, но без фундамента). Вес таких печей практически никогда не превышает разрешенный максимум — 700 кг, что является одной из причин высокой популярности подобных изделий.

Некоторые модели совмещают в своей конструкции открытую и закрытую каменки и позволяют получать легкий пар отличного качества

Описание

Печки для русской бани предназначены для нагрева парной комнаты и воды для мытья. Печная каменка (закрытая или открытая) создает горячий, комфортный пар. Размер печки для бани зависит от площади банного домика и высоты его потолка.

Материалы, из которых строится печка, различаются по структуре, теплоотдаче, способности к быстрому нагреву. Для строительства печи для бани подходят:

• кирпичи;
• сталь;
• чугун;
• камень;
• глина.

Фото 1. Пример печи на дровах с закрытой каменкой для русской бани, построенной из кирпича.

В комбинированных моделях банных печек одновременно используют сталь и чугун, кирпичи (шамотные и керамические), плиты из талькохлорита, талькомагнезита, вермикулитовую и шамотную термоизоляцию. В каменки печей кладут окатанный либо кусковой природный камень, чугунные шары. Глинобитные и каменные печи в русских банях сегодня строят редко.

Размеры печек для русской бани отличаются от таковых у обычных печей. Домашние печи крупнее, они предназначены для обогрева жилья, приготовления еды на плите и в духовом шкафу. Банные экземпляры меньше по размеру, их строят исключительно для нагрева воды, создания пара и прогрева банного домика.

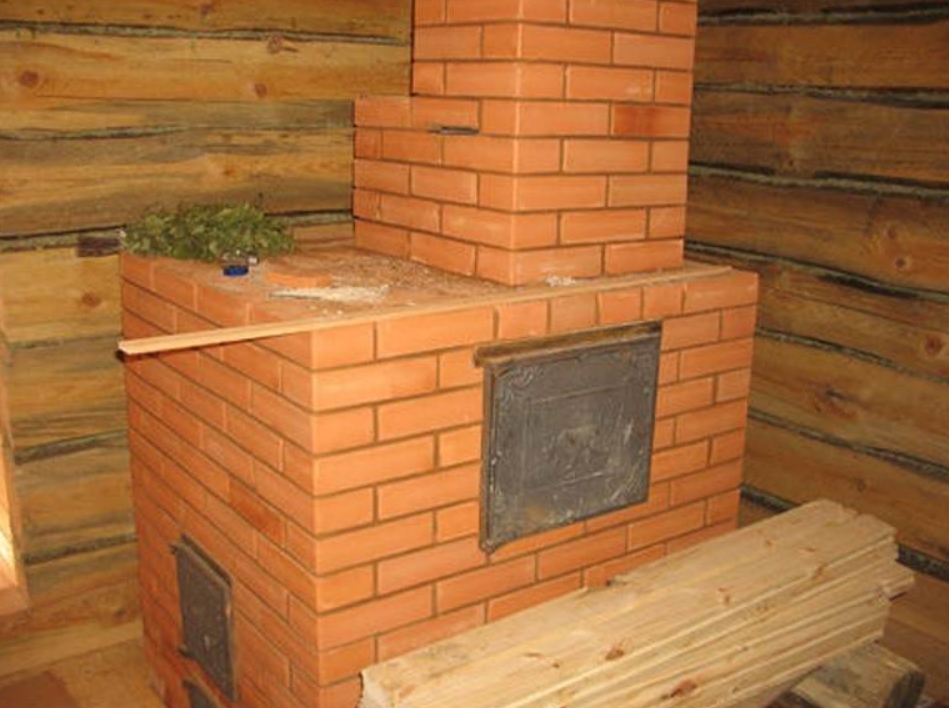

Фото печи по-черному

Ниже фото печи для бани по-чёрному, выполненная по моему проекту. Печь построена в посёлке Усть-Ижора в частном доме на берегу р. Нева.

Баня установлена на противопожарном расстоянии от домов соседей. Это нужно учитывать заранее. Также нельзя забывать и о мерах пожаротушения. На определённом расстоянии от бани должен быть установлен противопожарный щит и огнетушители. Не помешает и возможность использования пожарного гидранта.

Еще немного фотографий в галерее.

Вид со стороны входа

Фасад печи по-черному

Дымовая печь-каменка

Вот в такой бане я установил печь. Если заинтересует изготовление такого сруба бани пишите на почту или звоните. Я помогу Вам связаться с мастером.

Сруб бани «по-чёрному»
