Блуждающие токи

Электрохимическая коррозия: как защитить полотенцесушитель?

Каждый хозяин знает, что ремонт в доме и квартире непрерывен. Не всем и не сразу удается учесть все детали и нюансы, да и в процессе ремонта каждый старается как можно быстрее, при этом долговечнее и качественнее все сделать. При это критерий «недорого» также частый путник того, кто начал ремонтные работы. Однако тому, кто уже столкнулся с его последствиями, известно, что дешево и долговечно – понятия антонимы. Потому лучше сразу отдать предпочтение лучшим материалам. Это относится ко всему, включая и полотенцесушитель.

Почему важно правильно использовать полотенцесушитель

Всем известно, что полотенцесушитель отвечает за поддержание комфортного температурного режима, а также за качественное высушивание белья. Значимость этого прибора замечают лишь в те моменты, когда она начинает выходить из строя. К сожалению, такие ситуации не редкость. При этом полотенцесушители могут легко подвергать электрокоррозии и протеканию.

Почему важно правильно использовать полотенцесушитель

Чем опасны протечки и электрокоррозия?

Сперва наперво эти недуги опасны для ваших соседей. Имеется ввиду, что они могут усугубить перепады давления, что может привести к срыву прибора. Думаем, не нужно пояснять в какую копеечку выльется вам эта поломка.

Как защитить полотенцесушитель от всех поломок?

Существуют универсальные метода того, как защитить полотенцесушитель от электрокоррозии и поломок. Сперва вам необходимо выбрать полотенцесушитель, который изготовлен из материалов высокого качества, при этом надежных и долговечных.

Наиболее популярным среди таких материалов является нержавеющая стальмарка AISI 304. Любое изделие с ее использованием прослужит своему хозяину не одно десятилетие. Однако существует нюанс – не обойдется без блуждающих токов, которые запускают процесс электрохимической коррозии и провоцируют образование точек коррозии, увеличивающиеся с ходом времени. При этом они являются причиной образования злосчастных подтеканий.

Как защитить полотенцесушитель от всех поломок

Почему образуются блуждающие токи?

Электрический ток образуется в водной среде за счет ее трения о металлические стенки труб либо же по причине заземления соседом неверно работающего электроприбора, к примеру, стиральной машины старого производства.

Данные факторы позволяют распространиться токам по трубам и перейти в воду, что и приводит внутренней ржавчине полотенцесушителя.

Повышенная жесткость воды также причина неблагоприятной среды для образования токов по причине соприкосновения металлов с различными потенциалами. Кроме того, даже пути трамваев, которые проходят недалеко от труб, могут являться причиной образования тока в воде.

Как исправить это явление?

Производители знают, как частично можно разрешить эту проблему. Выход в заземлении. Но оно так же должно быть грамотно выполнено: заземляется вставка из металла, которая расположена перед полотенцесушителем, но не в коем случае не заземляет корпус.

Как защитить полотенцесушитель от коррозии?

Купить полотенцесушитель рекомендуется тот, который качественно выполнен из материалов, относящихся к высококачественным. Вы также можете подобрать тот дизайн, что будет по душе исключительно вам.

Не рекомендуется в целях экономии устанавливать полотенцесушитель самостоятельным образом – высок риск того, что вы навредите себе и домочадцам. Лучше доверьте монтаж специалистам и в обязательном порядке требуйте от них гарантию работы.

Зачем? Как?

Заголовок статьи у многих вызовет удивление. А что, его нужно заземлять? Зачем? Прямого ответа на вопрос нет. Но мы постараемся доступно описать проблему и дать пути её решения. Есть вопросы – звоните: 8 (926) 300-24-30

Дело в том, что так называемые «блуждающие токи» приводят к электрохимической коррозии металлических деталей водопровода. Электрокоррозия поражает в той или иной степени весь водопровод, но с разной скоростью.

И если полотенцесушитель потёк – это сигнал к проверке всей системы, т.к. он страдает в первую очередь.

В группе риска современные полотенцесушители из нержавеющей стали, имеющие сварные соединения. Типа «лесенка», «змейка» и им подобные. Если течёт полотенцесушитель, то, как правило, именно там.

Кстати по этой причине самые надёжные полотенцесушители – классические S-образные, т.к. они не имеют сварных элементов. И в них же не образуются воздушные пробки. Ничего нового – всё гениальное просто, а красота нестандартных форм, увы, требует жертв.

Как защитить полотенцесушитель от электрокоррозии

Блуждающие токи являются нулевыми токами, которые присутствуют в необнуленных или незаземленных металлических компонентах водопроводной системы. Поскольку они появляются при разнице потенциалов, оптимальным решением для их устранения станет заземление полотенцесушителя.

Если стояк ГВС и его отводы полностью изготовлены из металла, для заземления достаточно соединить его с РЕ-шиной, расположенной в ближайшем электрощитке. Для соединения применяют медный провод, который крепится на стояк посредством хомута либо лепестком с болтовым креплением. Чтобы повысить безопасность эксплуатации санузла, дополнительно выполняется заземление других металлических предметов в помещении – например, ванны.

В случае, когда стояк и его отводы выполнены из пластика, между шаровым краном и полотенцесушителем монтируют металлическую вставку. Далее на нее ставят зажим заземления, а затем соединяют при помощи медного провода с РЕ-шиной в электрощитке. При наличии комбинированного стояка тоже потребуется вставка из металла, однако изначально медным проводом соединяют разорванные металлические части трубы, а только потом прокладывают заземляющий элемент к РЕ-шине.

Существуют и другие способы избавления от блуждающих токов:

• Уравнивание потенциалов – позволяет не просто предупредить электромеханическую коррозию, но и избежать поражения током при грубых ошибках электриков или воровстве электричества со стороны соседей. С этой целью в квартире устанавливается специальная коробка, внутри которой находится заземляющая шина. Ото всех токопроводящих элементов инженерных систем (в том числе газовых, вентиляционных и отопительных) к коробке проводят медные провода, а затем соединяют заземляющую шину с РЕ-шиной в квартирном электрощите. Если разводка в квартире выполнена из полимерных труб, то к коробке дополнительно присоединяют заземляющие провода от смесителей и кранов.
• Покупка полотенцесущителя с защитой от блуждающих токов – изнутри эти устройства обрабатываются специальным полимерным составом, который образует диэлектрическое покрытие с защитой от блуждающих токов. Такое оборудование хоть и стоит дороже, но имеет более длительный период эксплуатации и не требует организации заземления.
• Замена водяного полотенцесушителя на электрический – такие устройства характеризуются автономной работой, то есть не имеют привязки к трубам ГВС или систем отопления, поэтому не страдают от электрокоррозии. Единственное – из-за повышенной влажности в ванной их подключение должно осуществляться через автомат и УЗО с обязательным заземлением.

Электрохимическая коррозия, которая развивается при неправильном монтаже полотенцесушителя, может привести к его преждевременному выходу из строя. Поэтому при покупке оборудования следует заблаговременно оценить ситуацию и принять меры по предупреждению коррозионных процессов.

Источник



Обозначение понятия

Блуждающие токи – это заряженные электрочастицы с конкретной траекторией движения, появляющиеся в земля, являющейся проводником. Термин блуждающие появился в виду того, что невозможно предугадать локализацию частиц и начало появления процесса. Воздействие блуждающих электрочастиц очень плохо проявляется на железных изделиях, присутствующих над землёй и под ней.

Такие же процессы появляются из-за растущего количества электрифицированных объектов, являющихся основой современных стран. А так как почва проводник для электричества, выполняется взаимное действие между элементами.

Появляются блуждающие частицы сродни электрическим, для взаимного действия которых требуется сравнение разности потенциалов в 2-х произвольных точках, исключительно для блуждающего варианта проводник – это земля. В результате находящийся железный материал вблизи процесса рушиться быстрее из-за коррозии.

Что такое блуждающие токи?

Блуждающими токами называют токи, возникающие в земле, которая используется в качестве токопроводящей среды. Но это слишком общее определение. В вопросе полотенцесушителей блуждающие токи появляются в результате утечки электричества из проводки в результате пробоя провода. Ушедший ток стремится к местам с пониженным потенциалом, то есть к любым металлическим конструкциям.

Блуждающие токи опасны тем, что вызывают коррозию металла, что приводит к протечкам и изнашиванию полотенцесушителя. Другим опасным фактором является то, что прибор с блуждающими токами небезопасен для человека. Потому что велика возможность получения удара током.

Чтобы обезопасить себя от двух этих факторов необходимо сделать следующее:

• Заземление, то есть обеспечить крепкую связь между трубами водопровода или отопления с полотенцесушителем. Тогда блуждающие токи исчезнут и процесс коррозии остановится.
• Создать системы, которая уравновесит потенциалы всех труб.

Блуждающие токи явление нередкое, кроме того опасное для человека. Поэтому, как только вы заметите эту особенность у своего полотенцесушителя, необходимо ее исправить: вызвав мастера или самостоятельно

Чем почистить кухонную посуду

Очень часто пятна ржавчины появляются на кастрюлях и чайниках. Чем отчистить ржавчину внутри чайника? На помощь приходит, как всегда, лимонная кислота и уксус. Можно удалить не только ржавчину, но и накипь.На три четверти наливать воды в чайник, довести до кипения и выключить. Затем добавить недостающую четвертую часть уксусом. Оставить на ночь. Слить утром раствор и промыть хорошо водой чайник. Такой способ хорошо применять к металлическим чайникам. Для пластмассовой посуды надо добавить 1 ст. л. соды.Лимонная кислота лучше, она не дает запаха. Наливать полностью воды в чайник, довести до кипения и добавить 2 ст. л. лимонной кислоты. Когда вода остынет, вылить раствор и ополоскать посуду.

Понятие заземление — немного физики

Общеизвестно, что электрический ток при неумелом обращении крайне опасная вещь. Предназначение заземления – защита человека от удара тока в случае внезапной поломки электрического оборудования. Еще одним способом обеспечения безопасности человека является зануление.

Зануление ванны в квартире также пользуется популярностью, но у него есть существенный минус – автомат не срабатывает мгновенно, как в случае с заземлением. Между ударом электрическим разрядом и защитным отключением УЗО проходит время. Конечно это считанные секунды, но ситуация, когда разряд может пройти через сердце, может привести к печальному исходу.

Проводником тока в ванной комнате может быть не только вода, но и, к примеру, повешенное в опасном месте влажное полотенце. Также проводниками тока могут стать:

• ванны из чугуна, стали. При этом проводить ток может и акриловая ванна, покрытая влагой;
• трубы из металла;
• бетон, намоченный водой;
• намокшие контуры между плиткой, а также и любое намокшее покрытие пола.

Когда неисправный электроприбор находится под напряжением, вероятность поражения электрическим разрядом зависит от следующих обстоятельств:

1. Качество водопроводной воды. Вода плохого качества содержит в себе различные химические элементы (соли, сульфаты и др.), которые являются прекрасными проводниками тока.
2. Материал труб систем коммуникаций. Обычно это металл, пластик или металлопластик.
3. Степень влажности в помещении. В ванной комнате уровень влажности обычно повышен.
4. Также важным фактором является психофизическое состояние человека, а также состояние покрова кожи.

Первые признаки коррозии

Определить, что ваш полотенцесушитель стал «жертвой» коррозионных процессов, можно по внешнему виду оборудования. Первыми признаками разрушения металла являются:

• вздутие декоративного слоя (краски) – сначала это происходит в местах соединений и на острых гранях конструкции;
• появление на пострадавшей поверхности заметного белесого налета, напоминающего мелкий порошок;
• образование на поврежденных участках небольших вмятин и углублений – создается впечатление, что металл поеден жучком.

Незначительные повреждения, как правило, являются результатом гальванической коррозии, вызванной разностью электрических потенциалов разнородных металлов, один из которых выступает в качестве катода, а другой – анода. А если добавить к этому еще и блуждающие токи, разрушения будут намного серьезней.

Причины возникновения электрокоррозии

Появление вихревых токов Фуко – довольно сложное непредсказуемое явление. В системах горячего водоснабжения, а порой и в системе отопления такие токи появляются из-за многих причин, казалось бы не связанных между собой.

Вообще, вихревые токи образуются при разности потенциалов. При строительстве дома, все металлические конструкции подключаются к общему контуру заземления, причем раньше в строительстве использовали заземление по контуру, а сейчас довольствуются методом уравнивания потенциалов.

Когда в квартире вместо существующей металлической системы ставят пластиковые – разность потенциалов возникает из-за разрыва заземления (например, на полотенцесушителе один потенциал, а на стояке – совсем другой). Отсюда и разность потенциалов, отсюда и блуждающие токи. Еще они могут возникать в результате короткого замыкания, отсутствия заземления близнаходящихся электрических бытовых приборов, будь то стиральная машина и так далее.

Даже наличие/отсутствие трамвайных путей в непосредственной близости играет роль. Блуждающие токи возникают также при нарушении изоляции электропроводки, обрыва сети, заземления, сделанного на систему отопления.

Все это ведет к электрокоррозии сантехники, к ней еще приводит соседство двух разных материалов, особенно нержавеющей и черной стали. То место, через которое в полотенцесушитель проходит заряд, в результате подвергается электрохимической реакции, поэтому там образуется повреждение. Такие проблемы обычно решаются непосредственно заземлением самого полотенцесушителя.

При покупке водяного полотенцесушителя необходимо ознакомиться с правилами его эксплуатации, в частности, обратить внимание нужно ли заземлять полотенцесушитель или нет, чтобы учесть этот момент во время ремонта, а не после того, как ремонт будет завершен

Способы защиты от блуждающих токов

Для предотвращения пагубного воздействия электрохимического потенциала применяются методы защиты, которые могут отличаться в зависимости от особенностей металлических конструкций. Рассмотрим в качестве примера способы защиты водопроводных труб, полотенцесушителей и газопроводов, начнем в порядке данной очередности.

Видео про различные защиты от блуждающих токов

Защита водопроводных труб

Для проложенных в земле металлоконструкций, в частности водопроводных труб, применяются две методики защиты: пассивная и активная. Подробно опишем каждую из них.

Пассивная защита

Данная методика предусматривает нанесение на поверхность металлоконструкций специального изолирующего слоя, образующего защитный барьер между землей и металлической оболочкой. В качестве изоляционного материала используются полимеры, различные виды эпоксидных смол, битумное покрытие и т.д.

Пример защитного покрытия трубы для подземной укладки

К сожалению, современная технология не позволяет создать защитный барьер, обеспечивающий полную изоляцию. Любое покрытие обладает определенной диффузионной проницаемостью, поэтому при данном способе возможна только частичная изоляция от грунта. Помимо этого следует учитывать, что в процессе транспортировки и монтажа может быть нанесено повреждение защитному слою. В результате на нем образуются различные дефекты изоляции в виде микротрещин, царапин, вмятин и сквозных повреждений.

Поскольку рассмотренный метод не обладает достаточной эффективностью, он применяется в качестве дополнения активной защиты, о которой пойдет речь далее.

Активная защита

Под данным термином подразумевается управление механизмами электрохимических процессов, которые протекают в местах контакта металлических конструкций с образующимся в грунте электролитом. Для этой цели применяется катодная поляризация, при которой отрицательный потенциал смещает естественный.

Реализовать такую защиту можно гальваническим методом или используя источник постоянного тока. В первом случае применяется эффект гальванической пары, в которой анод, подвергается разрушению (жертвенный анод), защищая при этом металлоконструкцию, у которой потенциал несколько ниже (см. 1 на рис.5). Описанный способ эффективен для грунтов с низким сопротивлением (не более 50,0 Ом*м), при более низком уровне проводимости данный метод не применяется.

Применение источника постоянного тока в катодной защите позволяет не зависеть от сопротивления грунта. Как правило, источник изготовлен на базе преобразователя, запитанного от электрической цепи переменного тока. Конструктивное исполнение источника позволяет задать уровень защитных токов в соответствии со сложившимися условиями.

Рисунок 5. Варианты реализации катодной защиты

Обозначения:

1. Применение жертвенного анода.
2. Метод поляризации.
3. Проложенная в земле металлоконструкция.
4. Закладка в грунте жертвенного анода.
5. Источник постоянного тока.
6. Подключение к источнику малорастворимого анода.

Защита полотенцесушителей

Полотенцесушителям и другим оконечным металлическим устройствам на водопроводных трубах (смесителям) коррозия, вызванная блуждающими токами, не угрожала до тех пор, пока в быту не стали широко применяться пластиковые трубы. Даже, если в Вашем стояке установлены металлические трубы, не факт, что у соседа снизу они не пластиковые, да и для отводов в ванную и кухню наверняка используется пластик.

Чтобы обеспечить защиту от аварийных утечек тока и не допустить электрокоррозии, необходимо выровнять потенциалы, заземлив полотенцесушитель, водопроводные трубы в стояке, а также батарею отопления.

Защита газопроводов

Защита подземных газопроводов от блуждающих токов, которые вызывают коррозию, осуществляется точно так же, как и для водопроводных труб. То есть применяется один из двух вариантов активной катодной защиты, принцип работы которой рассматривался выше.

Нужно ли заземлять полотенцесушитель

Для начала необходимо знать, что заземление (сооружение контуров заземления собственноручно) не требуется, если:

1. 1. Вы используете электрический полотенцесушитель (такие полотенцесушители обычно снабжены специальными вилками, в которых присутствует заземляющий провод , все это подключается в розетку, а сами розетки уже должны быть присоединены к контуру заземления).
2. 2. Вы живете в частном доме или квартире, и у Вас отдельная система отопления.

Заземление полотенцесушителя обязательно производить в следующих случаях:

1. 1. Если ваша сушилка соединена с системой отопления металлопластиковой трубой. Внутри металлопластиковой трубы находится алюминий, который проводит электрический ток: в местах соединения, где расположены фитинги, электрическая цепь разрывается. Соответственно, такой полотенцесушитель необходимо подключить к контуру заземления, либо к стояку горячего водоснабжения.
2. 2. Если ваша система горячего водоснабжения сделана из металлопластиковых труб.

Как заземлить полотенцесушитель

Все электрические полотенцесушители, как было указано выше, подключаются к розетке с заземлением, при этом в таких сушилках предусмотрен заземляющий провод с отдельным контактом на вилке. Так как полотенцесушители обычно устанавливаются в ванной комнате, следует осмотреть розетку, к которой он будет подключен. Такая розетка должна быть в специальном защитном корпусе, предотвращающем попадание влаги внутрь самой розетки.

Существует 2 основных способа заземления полотенцесушителя:

1. 1. Использование системы уравнивания потенциалов, которую необходимо смонтировать собственноручно, затем осуществить заземление этой системы на общее заземление электрического щитка. Так следует поступать, если в доме или квартире вместо металлических коммуникаций используются коммуникации, сделанные из полимеров （металлопластиковые трубы）.
2. 2. Заземление непосредственно трубы корпуса полотенцесушителя обычным проводом к стальному стояку.

Чтобы реализовать заземление полотенцесушителя вторым способом, нужно для начала обзавестись хомутом, предварительно сняв с него все изолирующие материалы. Этот хомут должен иметь клемму для присоединения провода. Затем хомут крепится на трубу корпуса полотенцесушителя.

Берется обычный медный провод, который должен иметь сечение 4 мм2. Этот провод с одной стороны подключается к клемме хомута, другой его конец необходимо подключить либо к заземлению электрического щитка, либо к стальному стояку. Помимо этого, не забудьте подключить к контуру заземления и другие устройства, находящиеся в вашей ванной комнате.

Такие методы не требуют много времени на их осуществление, но взамен достается долгая и бесперебойная работа полотенцесушителя, и в дальнейшем вопрос “как заземлить полотенцесушитель” не вызовет затруднений.

Друзья также смотрите видео для чего нужно заземлять полотенцесушитель.

Вы заметили, что полотенцесушитель из нержавейки в ванной комнате начинает покрываться пятнами ржавчины размером с 2-3 спичечные головки. А если это пятно вытереть, то за ним стоит маленькая еле заметная точечка, которая и ржавеет, и распространяется по поверхности. Это – коррозия металла. И рок здесь ни при чем. Находящиеся в воде и земле металлические конструкции подвергаются двум типам коррозии: гальванической и так называемой «коррозии от блуждающих токов».

Необходимость заземления

В многоэтажных домах старого (советского) образца металлические отопительные стояки изначально заземлены в следующих случаях:

1. Полотенцесушитель связан с отопительной системой посредством металлической трубы.
2. В ходе реконструкции установлена индивидуальная система отопления.

В заземлении полотенцесушителя есть необходимость в таких случаях:

1. Устройство подключено к отопительной системе через металлопластиковую трубу, которая оснащена алюминиевой прослойкой, проводящей токи. Однако на участке фитинга происходит разрыв электроцепи.
2. Домовой стояк изготовлен из металлопластиковых труб.

Блуждающие токи в быту

Это явление обладает сходным действием, но имеет другие причины появления. В квартире или частном доме обязательно используется водопроводная система и отопление. Случайным образом в трубах и окружающих их стенах может накапливаться статическое электричество. Здесь также существуют блуждающие токи, и могут возникать анодные и катодные зоны, которые приводят к разрушению труб.

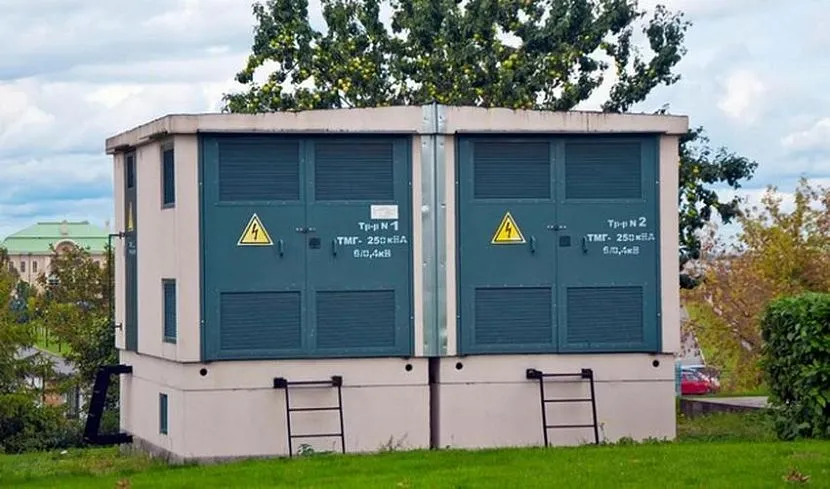

Заземление трансформаторной подстанции передаёт электричество в грунтИсточник profazu.ru

Возникновение таких проблем связано с отсутствием заземления в некоторых случаях. Если используются металлопластиковые трубы, то они изолируют металлическую часть системы от контакта с почвой. При этом статическое электричество не уходит, а оказывает разрушительное воздействие. Для защиты от блуждающих токов необходимо принимать соответствующие меры.

Иногда такие трубы появляются у соседей вследствие проведённого ими ремонта. В некоторых случаях в подъезде с самого начала установлены металлопластиковые стояки. В таком случае образование блуждающих токов — это вопрос времени

В таких ситуациях важно обеспечить заземление всех труб, используемых в квартире или частном доме. При этом соединяют все имеющиеся металлические элементы таких систем: батареи, полотенцесушители, краны, смесители и другие

Блуждающие токи — это может стать серьёзной проблемой, если с ними не бороться.

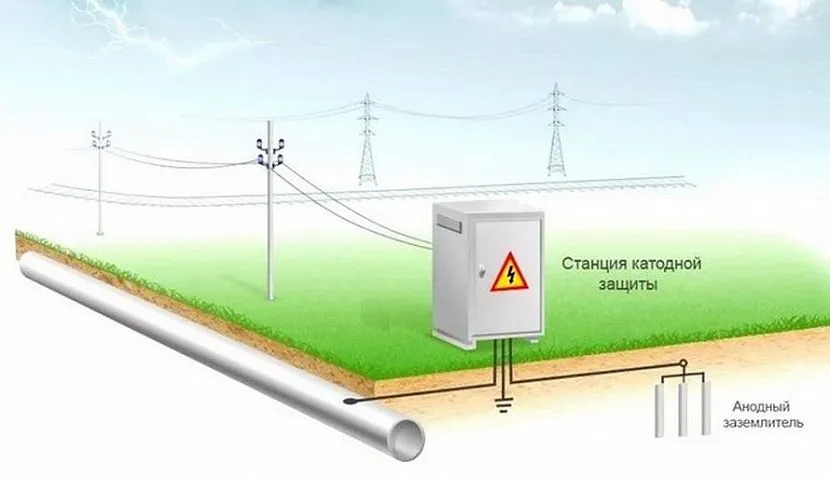

Принцип работы станции катодной защитыИсточник profazu.ru

Остановка дыхания во сне у ребенка

Особенно опасно апноэ у детей до года, что связано с несовершенством их дыхательной системы. Если ребенок задыхается во время сна, это может быть связано с такими причинами:

• недостаточной сформированностью дыхательных центров (у недоношенных младенцев);
• родовыми травмами;
• гастроэзофагеальной рефлюксной болезнью (ГЭРБ);
• инфекциями;
• аномалиями строения ЛОР-органов;
• аденоидами или хроническим тонзиллитом;
• аллергическими реакциями на микроорганизмы, живущие в подушках и постельном белье (самая распространенная причина у подростков);
• астмой;
• бронхоспазмом;
• насморком;
• пересушенным воздухом в комнате.

ООО Свой Мастер & PoliStyle

27 декабря 2020

• Услуги
• Цены
• СНиПы/ГОСТы
• Галерея
• Статьи

Статьи:

• Мебель и сборка
• Ремонт и интерьер
• ПУЭ и электрика
• Стиль и дизайн
• Сантехника
• Материалы
• Экспертиза
• Документация
• ГОСТы и СНиПы
• Двери и окна
• Фен-шуй в доме

Электрокоррозия: почему ржавеет полотенцесушитель и что с этим можно сделать

Все начинается с небольших пятнышек, а заканчивается выходом труб из строя

Электрокоррозия трубопроводов — явление достаточно неприятное. И дело не только во внешнем виде труб: развитие коррозионных процессов постепенно приводит к нарушению целостности стенок и соединений. Так что со временем и надежность трубопровода, и срок его службы уменьшится.

Чтобы понять, как бороться с этим явлением, нужно разобраться в его природе. Именно поэтому нужно разобраться с наиболее важными практическими аспектами электрокоррозии сантехнических труб. Этим и займемся.

Основные признаки

Такой прибор как полотенцесушитель часто делают из нержавейки. Этот материал отличается повышенной стойкостью к появлению ржавчины, потому срок службы у подобных изделий куда больше, чем у полотенцесушителей из обычной стали.

На сварных швах видны первые признаки — со временем проблема будет усугубляться

Но все-таки иногда мы можем наблюдать, как трубы, которые ржаветь не должны, приходят в негодность. Обычно процесс развивается по такому сценарию:

1. Первые признаки. На поверхности нержавеющей трубы появляется ржавчина в виде небольших пятен. Как правило, по размеру пятна не превышают спичечную головку и располагаются группами.

Процессы протекают не только снаружи, но и внутри: фото резьбовой части в разрезе

1. Расширение пораженного участка. Ржавые пятнышки увеличиваются в размерах и со временем сливаются в большие пятна. При этом интенсивность коррозии возрастает, так что очаг поражения расширяется и углубляется.

Здесь заметны уже достаточно глубокие дефекты

1. Поражение глубинных слоев. Если мы попытаемся счистить ржавчину своими руками, то увидим, что металл под ней разрушается на достаточную глубину. Под слоем оксидов формируется небольшая воронка, стенки которой также подвергаются коррозии.

Чем дольше игнорировать проблему, тем сложнее будет ее решить

Дефекты могут появляться и на фитингах

1. Нарушение целостности трубы. Процесс деградации металла постепенно ускоряется, что почти гарантированно становится причиной серьезных проблем. В результате либо нарушается целостность резьбы полотенцесушителя, либо в трубе под воздействием давления появляется отверстие.

Такие процессы характерны для труб из черной и оцинкованной стали. Но если сушилка для полотенец в ванной комнате изготовлена из качественного материла (сталь AISI 304/321 или аналоги), но на поверхности все равно появились наросты и пятна ржавчины — дело в электричестве.

Появление протечки на этом участке — вопрос времени

Причины возникновения

Что такое электрическая коррозия и почему она может возникнуть?

Электрохимическая коррозия металла приводит к тому, что даже нержавеющая сталь может разрушаться. Основной причиной развития коррозионных процессов становятся блуждающие токи в полотенцесушителе.

Если металл, по которому протекает ток, подвергается воздействию воды (наш случай), то в нем возникают пробои, которые и становятся очагами появления ржавчины.

При правильной организации общего заземления проблема не возникает

Объясняется этот процесс достаточно просто:

1. Появление пробоев провоцируется разницей потенциалов на металлической трубе. При правильном проектировании и сборке коммуникаций разница возникает редко — все детали должны быть заземлены и соединены с анодной защитой дома. В случае, когда все трубы изготовлены из одного материала, так и получается, потому там, где коммуникации давно не меняли, проблема электрокоррозии не настолько актуальна.

Пластиковые трубы разрывают контур заземления, что становится источником проблем

Металлопластиковые вставки (как на этом фото) приводят к появлению разности потенциалов

1. При разрыве потенциала между стояком и полотенцесушителем (установке полипропиленовой или металлопластиковой вставки) ситуация усугубляется. Возникает разность потенциалов, а вода в этом случае выступает в роли электролита.
2. Дополнительную угрозу несет статическое электричество. Оно накапливается при трении воды о стенки труб, изготовленных из диэлектрика (полипропилен либо полиэтилен).

1. В большинстве случаев все процессы протекают относительно незаметно до тех пор, пока на поверхности полотенцесушителя не появляются капли воды. После этого скорость коррозионных процессов возрастает в разы, и остановить их становится почти невозможно.

Виды и появления блуждающих токов

Одна из причин связана с массовым применением рельсового электротранспорта. Электрифицированные ЖД магистрали, трамваи и метро, рудничная локомотивная контактная откатка становятся причиной появления блуждающих токов и наносят ущерб газовым трубопроводам, водопроводным линиям, бронированным кабельным сетям, металлоконструкциям.

Общая схема происходящего в этом случае следующая:

1. Рельсовый путь используется в качестве проводника, по которому ток возвращается к обратному фидеру тяговой подстанции.
2. На участках, которые плохо изолированы от земной поверхности, происходит утечка части энергии в грунт. Так как потенциал в этой точке максимален, появляется блуждающий ток, который движется в зону с небольшим потенциалом. А таким участком и становится труба или кабель в оплётке, любая металлическая конструкция, расположенная в земле.
3. Пройдя по металлу, как по пути наименьшего сопротивления, в зону, где потенциал существенно уменьшается, ток выходит в грунт и возвращается в рельсовый путь.

В результате таких процессов в анодных зонах, участки выхода токов из рельсов и трубопровода, возникает процесс электрохимической коррозии. При этом скорость разрушения металлов может достигать десятка миллиметров в год. Для рельсового пути такие повреждения несущественны из-за большой толщины стали, хотя также снижают срок службы конструкции.

А вот для труб с небольшой стенкой такие повреждения становятся критичными. Выглядят они как сквозные отверстия небольшого диаметра. Если трубопровод находится в зоне длительного воздействия блуждающих токов без надлежащей защиты, может возникнуть ситуация, когда его поверхность напоминает решето.

Также читайте: На каком расстоянии не опасно жить рядом с ТЭЦ

Среди двух других потенциальных источников возникновения блуждающих токов выделяют:

1. Трансформаторные подстанции, распределительные устройства с заземляющим оборудованием, линии ЛЭП с глухозаземлённой нейтралью. В случае постоянных небольших утечек на землю, уровень которых не достигает предела срабатывания защитных устройств, в зоне вокруг этих сооружений также возникают паразитные блуждающие токи.
2. Электрокабельные сети подземного заложения также становятся причиной подобного эффекта при снижении диэлектрических свойств изоляции или её пробое.

Объяснение схемы выше: нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.

Понятно, что в большинстве случаев разрушающее воздействие в таких условиях будет меньше, чем в зонах расположения рельсовых путей электротранспорта, но оно также оказывает своё влияние.

Причина появления тока в домашнем быту

Существует ещё один вид блуждающего тока, который правда не связан с процессами, происходящими в земле. Речь идёт о появлении аналогичных повреждений на стальных полотенцесушителях, радиаторов отопления, установленных в обычных зданиях. Основной причиной становится разница потенциалов на этих устройствах и заземлённых участках водопровода или системы отопления.

Раньше все эти сети монтировались из металлических труб и обязательно заземлялись. Поэтому в пределах одного здания разницы потенциалов на отдельных участках или элементах системы не существовало или она была настолько минимальной, что не приносила никакого вреда.

Сейчас ситуация кардинально изменилась, и причиной этого стало массовое применение полипропиленовых и металлопластиковых труб. Полимерные материалы обладают высоким удельным сопротивлением, поэтому их можно считать хорошими диэлектриками. В результате получают изолированные друг от друга участки сети. При этом вода остаётся хорошим проводником, она отлично переносит скапливающийся статический заряд.

Поэтому и происходит появление эффекта блуждающих токов, вызванного разницей потенциалов на заземлённом участке сети и отдельных полотенцесушителях или батареях. В этом случае электрохимическая коррозия быстро разрушает тонкостенные металлические устройства.
