Конструкция и устройство банных печей ермак

Массы камней

Печные камни должны быть стойкими к высоким температурам и выдерживать резкие перепады, связанные с поливом водой. Большая теплоемкость печных камней делает возможным их быстрый нагрев и медленное остывание. Кварц, дунит, базальт и другие подобные виды обладают перечисленными свойствами.

Сетка-каменка для печи Ермак 12. Фото Ермак

Вместимость каменки зависит от величины тепловой мощности устройства. Вес камней печи Ермак 12 Классика составляет 40 кг, а у Ермак 36 Люкс GOLD — 70 кг. Это без учета добавления сетки-каменки. Указанная выше модель Ермак 12 Классика с такой опцией будет иметь вес камней 90 кг.

Плюсы и минусы модельного ряда Ермак

Вся продукция – и бюджетная, и премиальная – изготавливается с применением только высококачественных материалов. Чугун и сталь подвергаются строгой приемке, для производства рабочих компонентов используются зарубежные производственные линии. В большинстве ситуаций процессы гибки, резки и сварки выполняются автоматически, что уменьшает воздействие человеческого фактора. Конструкция печей постоянно совершенствуется.

Эксплуатационные преимущества агрегатов:

• возможность быстрого прогрева помещения,
• гибкие настройки,
• разумная стоимость,
• лаконичный дизайн,
• термостойкие стенки исключают образование прогаров,
• легкость установки.

Среди эксплуатационных преимуществ печи Ермак возможность быстрого прогрева помещения

Недостатки, существенные с точки зрения пользователей:

• после выключения агрегат быстро остывает,
• нужно особенно тщательно выбирать параметры оборудования для саун, так как стандартные банные варианты могут не подойти,
• устройства имеют простое внешнее исполнение, в линейке производителей нет моделей с высокими эстетическими характеристиками.

Неоспоримым достоинством марки Ермак является применение исключительно передовых материалов и технологий. Высокое качество сварных швов и полное соответствие отраслевым противопожарным стандартам обеспечивают безопасность использования агрегатов. Гибкий ценовой ряд позволяет выбрать доступное решение или элитарную продукцию.

Продуманная конструкция и модульное исполнение приводят к возможности сборки приборов с индивидуальными характеристиками, гарантируют поддержание комфортной атмосферы в помещении. На печи, соответствующие европейским стандартам, предлагается 5-летняя гарантия от производителя.

Конструктивные особенности модельного ряда печей Ермак

На самом деле под брендом Ермак на современном рынке продается широкий ассортимент отопительной техники начиная от различных печей, работающих на дровах, электричестве и природном газе, и заканчивая котельными установками и водогрейными колонками. Однако, мы проведем обзор банных печей Ермак как наиболее известной и популярной продукции завода из г. Киров.

Прошли те времена, когда железный дровяной отопитель для бани растапливался чуть ли не докрасна, чтобы обеспечить требуемую температуру в парной. При этом львиная доля тепла в прямом смысле слова вылетала в трубу, поэтому протапливать баню надо было долго и старательно. Современные печи для бань, а в числе самых первых Ермак, получили усовершенствования в конструкцию, позволяющие повысить эффективность работы и улучшить внешний дизайн. Среди этих новшеств следует выделить такие:

• Корпус камеры сгорания обычного модельного ряда печек выполнен из металла толщиной 4 мм, а свод топки, испытывающий высокие температурные нагрузки, — из стали 6 мм. Другой модельный ряд Ермак – Элит может похвастать топливником из жаропрочной нержавеющей стали, легированной хромом. Массовая доля хрома – до 17%, толщина стенки – 2 мм.
• Отопители на дровах Ермак можно ставить в какие угодно сауны и бани, поскольку в них внедрена защита от жесткого обогрева излучением. Раскаленные стенки топки защищены снаружи специальным кожухом, позволяющим прогревать циркулирующий под ним воздух, а не направлять мощный тепловой поток прямо на людей, находящихся в парной.
• Все банные печи торговой марки Ермак сконструированы таким образом, чтобы продукты горения перед попаданием в дымоход совершили несколько ходов между стальными ребрами, интенсивно отдавая тепло. Благодаря этому температура выходящих газов значительно снижена.
• Появились новые печи для бани с теплообменником и выносным баком для подогрева воды. Также можно установить навесной бак, нагревающий воду прямо в парной.
• Дверца топки получила огнеупорное панорамное стекло.

Все модели банных отопителей имеют колосниковую решетку из чугуна, огражденную декоративной решеткой каменку и удобный зольник в виде выдвижного ящика. Кроме того, весь модельный ряд может оснащаться предтопочным тоннелем, регулируемым в различных диапазонах в зависимости от модификации.

Это интересно: Печи для бани «Везувий» — модели и характеристики

Особенности монтажа

Для достижения максимальной эффективности работы печей Ермак стоит придерживаться при монтаже следующих правил:

Перед установкой печи обязательно проводят теплоизоляцию помещения

Как правило, для этого используют минеральную или стекловату.

Отдельное внимание следует уделить напольному покрытию, на котором будет стоять устройство. Не стоит забывать и о стене, к которой будет крепиться оборудование

Ведь именно эти части помещения больше всего подвергаются действию механизма. Только после проведения качественных работ можно комфортно париться в банном помещении, не задумываясь о безопасности.

После проведения теплоизоляции составляют подробный эскиз будущей печи. Лучше сразу сделать чертеж по газу и схему по металлу. На рисунке нужно отразить все элементы будущего устройства. Составленное изображение поможет вам избежать грубых ошибок при проведении монтажа оборудования.

Печь монтируют на укрепленное основание. Рекомендуется делать его из прочного металлического листа большой толщины. На нем закрепляют основной корпус изделия. Проводят процедуру с помощью сварки. Конструкция получается достаточно прочной, надежной и долговечной.

Особого внимания заслуживает монтаж дымохода, поскольку от него во многом зависит работа всего оборудования. Перед установкой обязательно проводят дополнительную теплоизоляцию для обеспечения безопасности. У места, где труба пересекает перекрытие, следует расположить специальный металлический кран. Подобная конструкция позволит не допустить сильного нагрева потолка и крыши от дымохода.

Про печи

Какие печи вы устанавливаете в бани? Чем хороша печь Ермак и Ермак 12 в частности ? Долго ли нагревается, какой пар, чем топить? Как происходит установка печи в баню? Делается ли под нее фундамент? Пару слов про дымоход и разделку топочного портала, пожароизоляцию. Можете ли установить другую печь и если да, то какую посоветуете или сколько будет стоить установка мною купленной печи?

Характерное отличие «РУССКИХ ПЛОТНИКОВ» от массы конкурентов в том, что мы действительно строим бани ПОД КЛЮЧ! Многие по разным причинам, просто не считают нужным устанавливать печь-каменку в баню. И какая же это баня без печки-каменки?

Наши мастера, по окончании работ, обязательно «пустят дым», т.е. произведут проверочную топку, научат Вас правильно пользоваться каменкой.

Печи устанавливаются на основание из кирпича через пожароизоляционную прослойку. Ряд кирпича укладывается прямо на чистовой пол. Отдельно стоящей опорной тумбы фундамента под наши печи не требуется. Мы усилим обвязку в месте расположения печи, и этого будет достаточно. Ведь печь в снаряжённом (рабочем) состоянии весит около 100 кг. Некоторые парильщики весят гораздо больше, и Ваш покорный слуга в их числе .

Разделку топочного портала выполняем из рядового кирпича на печной кладочной смеси. Причём в базовой комплектации, в отличие от своих конкурентов. Кирпичная кладка качественно подчёркивает солидность бани и её владельца, а в сочетании со стеклянной дверцей топки (печи серии ПС или Элит ПС) вы получаете импровизированный камин, и можете попивая чаёк, медитировать глядя на огонь.

А ещё мы комплектуем печь камнями, необходимыми для парильщика. В базовом варианте – это 40кг габбро-диабаза. За небольшую доплату можно заложить в комплект печи малиновый кварцит, талько-хлорит, талькомагензит, серпентинит (змеевик). Некоторые скептики считают, что печь с открытой каменкой «сушит» пар, что не характерно для русской бани. Но тут есть вот какой момент: на корпусе печи или на трубе располагается бак для нагрева воды, ёмкостью 35л. (нагревается при топке) для запаривания веников или банных настоев. Вода, по мере нагревания, испаряется с поверхности и приятно увлажняет атмосферу парилки(а если капнуть в бак немного ароматического масла или настойки эвкалипта прямо на каменку – то удовольствию Вашему не будет конца и польза для здоровья опять же огромная). Можно также поставить печь с теплообменником и выносным баком на 60л, который реально расположить либо в удобном для Вас месте на стене парной, либо вообще вывести металлопластиковыми трубами в смежное помещение моечной.

Мы, РУССКИЕ ПЛОТНИКИ, рассчитываем на ту прослойку покупателей, которые не готовы тратить БОЛЬШИЕ деньги на удовольствие попариться, да и вообще с достатком средним и ниже этого уровня. Поэтому, проверенная годами, печь ЕРМАК – это идеальное решение для доступной простым людям бани. Топится она не долго. Через пару часов летом (примерно три закладки дров) или 3-4 часа топки зимой(смотря какой мороз на улице, и как долго Вы не были на даче) можно смело запаривать веники и приглашать друзей на истинно РУССКИЕ спа-процедуры. Парьтесь на здоровье.

Если Вы хотите установить в баню свою печь, мы не против. Стоимость базовой печи, дымохода и работ по их установке мы вычтем из базовой стоимости. Договориться об установке Вашей банной печи и дымохода, с соблюдением правил пожарной безопасности, Вы сможете на месте со строителями.

Цифровой индекс в названии печи означает расчётный объём парилки. Так, например, в нашем проекте Б-4 парилка имеет площадь 2,2*2,0м= 4,4м.кв. Умножаем на базовую высоту потолка в 2,12 м, и получаем объём парилки равным 9,3 м.куб. Стало быть, печь ЕРМАК 12 вполне подойдёт для этой парилки. Однако, вполне можно поставить печь и помощнее, например, ЕРМАК 16 ПС. Парилка нагреется быстрее и печь будет дольше держать тепло, т.к. закладка камней на 20 кг больше.

Топки печей могут быть выполнены из чёрной стали, нержавеющей стали или чугуна.

Аббревиатура ПС или ПРЕМИУМ в названии печи означает, что в дверце топки установлено П анорамное С текло (естественно, жаропрочное), что позволяет любоваться огнём.

Уточнение ЭЛИТ в названии печи означает, что её топка изготовлена из более качественной и дорогой легированной стали. Это увеличивает срок службы топки, а следовательно – и печи. Корпус печей серии ЭЛИТ имеет вставки из нержавеющей стали. Печь выглядит нарядней, солидней, лучше отдаёт тепло. Дверца топки этих печей – со вставкой из жаропрочного стекла.

Уточнение «сетка» в названии печи означает, что корпус печи обрамлён сеткой для закладки камней. Эту печь можно буквально сверху до низу обложить камнями. Эта печь подойдёт для любителей сухого горячего пара.

Огнеупорная подставка — основание под металлическую печь

Поэтому деревянный пол под печкой надо теплоизолировать. Обеспечить такой температурный режим, при котором дерево не нагреется выше критической точки (чтобы не проходило скрытое тление) в протяжение всего периода горения печи. Температура может повышаться не только от воздуха. Самый опасный способ нагрева — Тепловое излучение. Оно преодолевает расстояния. Поэтому надо соблюдать такие разрывы, которые называются пожарными. Или на пути излучения надо поставить экран с большой теплоемкостью и малой теплопроводностью. Конечно, можно купить .

Подставка под печь бани, которую монтирую я состоит из трех слоев:

1. нержавейка — отражающий экран для теплового излучения
2. кирпичная прослойка 6 см толщиной — тепловой аккумулятор с большой теплоемкостью и плохой теплопроводностью.
3. плита огнеупорная 9 мм (магнезит) толщиной для крепления огнеупорного пирога к деревянному полу. Кирпич клеится к этой плите легко и крепко.

Термостойкая плита — современные технологии сделали плиту (аналог гипсокартонных листов). Не боятся влаги, не боятся огня, легко обрабатываются и режутся ножом для гипсокартонных листов. Очень низкая теплопроводность. К полу крепится обыкновенными саморезами для дерева. Доски под плитой обработаны антипиренами-антисептиками.

Для обеспечения скрепления кирпичей подставки-экрана использована армирующая оцинкованная сетка. Раствор приготовлен из песка. цемента и термостойкого клея для облицовки плиткой печей и каминов. Такая смесь не столько соединит кирпичи и сетку с плитой, сколько не даст всей конструкции разлететься по кусочкам.

Швы между кирпичами заделаны раствором для придания монолитности огнеупорного пирога. По краям плиты для удобства монтажа прикручены к полу брусочки. Они ограничивают зону кладки, упрощают установку углов и т.п. Кирпичи не являются изразцовыми или фасадными со строгими размерами. Поэтому для того чтоб лист нержавейки лег без перекосов и не образовывал вмятины после установки печи на подставку-экран, необходимо выровнять поверхность клеевым составом.

Для подготовки к установке экрана инфракрасного излучения (зеркальная нержавейка) на подиум для печи необходимо выровнять ее поверхность. Если этого не сделать, то зеркальный лист перекосится, уголки неравномерно приподымутся и вид такой подставки будет, мягко говоря, кривоватый. Зеркальный нержавеющий экран подчеркнет недостатки плоскости поверхности.

Подставка под печь
, которая монтируется по деревянному полу, одним краем опирается на брус обвязки и одновременно служит основанием между комнатой отдыха и парилкой.

Установка печи в баню своими руками – это серьезное достижение, которое будет качественно греть много лет не только распаренное тело посетителей парной, но и душу хозяина гордостью за успешно проделанную работу. А для того чтобы все сделать правильно, нужно знать, как установить печь в баню. Всего несколько простых рекомендаций и правил – и ваша парная станет самым безопасным и излюбленным местом отдыха друзей и семьи. Наиболее оптимальный вариант, если еще до начала возведения бани вы будете знать, какую именно печь в ней планируется установить. В противном случае, конечно, в интерьер бани можно будет внести необходимые коррективы, но это гораздо дольше и намного сложнее.

Еще в процессе планирование строительства бани, необходимо задуматься о печи, которую вы хотели бы видеть в качестве центрального отопительного элемента.

На какие параметры смотреть при выборе печи?

В общем, если и выделять какие-то определенные критерии выбора банной печи, то самый главный из них такой: печь должна иметь достаточную тепловую мощность и – желательно – широкий динамический диапазон регулирования этой мощности.

Но что можно называть достаточной тепловой мощностью? Здесь уже все зависит от размера парилки. Обычно для прогрева и этого помещения до 50 градусов, и смежных комнат летом понадобится около получаса, а зимой – где-то час. Ко всему время растопки также зависит от того, каркасная ли баня, или это сруб.

Вот простой пример расчета необходимой мощности печки: расход на нагрев общей площади в 22 кв.м. (пол, стены, потолок) будет составлять 4 кВт. Если учитывать нагрев еще самой печки, ее камней, бака с водой, то эту цифру следует умножать еще на 3, что получится 12 кВт. Это – для парилки, оббитой вагонкой. А вот если ее стены представляют собой голый сруб, то придется умножить еще на 1,5, что даст в результате 18 кВт. Если прогреть нужно и смежные помещения, тогда еще х2, что даст 26 кВт. Но, если не жалеть времени на прогрев, то эту достаточную мощность вполне можно уменьшить в полтора раза.

Что же касается динамического диапазона, то для банной печи его будет достаточно 1:10 – тогда она сможет одинаково хорошо обеспечивать и 2 кВт, и 29 кВт. Проще всего это реализуется в газовых и электрических печах, с дровами – немного сложнее.

Далее, важен и такой момент: как именно банная печь будет регулировать в план мощности? Здесь есть три варианта:

• путем регуляции подаваемого горючего за определенный отрезок времени;
• ограничение объема воздуха;
• выброс лишнего тепла в окружающую среду.

Что касается дровяных печей, то первый способ для них сложен – все из-за инерции горения. А вот второй – куда эффективнее, если хорошо продумать специальные конструкции заслонок, зольников и т.д. А вот при третьем способе придется буквально выстужать парную, открывая двери на улицу.

Но как узнать тепловую мощность печи, если она не указана в паспорте производителя? Проще это сделать с помощью рулетки – посчитать внутренний объем печки. Мощность ее пропорциональна объему топки, и ее даже можно вычислить по такой формуле:

Мощность печи = 0,5 х V (объем топки в литрах)

В общем, стандартная печь с топочным объемом в 30 литров обычно обладает мощностью в 15-18 кВт.

Почему так важен динамический диапазон? Да потому, чтобы печь грелась достаточно быстро, тепловой режим был стабилен, но перегрева потом не случалось. У дровяных печей, по словам экспертов, этот диапазон равен 1:5.

Сравнение показаний микрокримата в различных видах бань

Кроме хорошей тепловой мощности, банная печь должна отвечать еще и таким стандартам:

У печи должен быть хороший и теплоаккумулятор, и парогенератор – для того, чтобы можно было легко создавать нужный режим и под настроение превращать парную в сухую финскую сауну или настоящую русскую баню.

• В печи должны быть продуманы средства регулирования конвекции.
• На печи не должно быть значительных поверхностей, температура которых выше 150?C.

Размер же топки и самой печи – уже дело индивидуальное, но регистр-теплообменник однозначно тоже не помешает.

И лучшие печи для бани, которые сегодня выпускаются, обладают всеми перечисленными пунктами.

Установка печи Ермак

Специально разработанная печная конструкция дает возможность ставить их по максимуму коротенькие сроки, чему помогает их компактность и небольшой вес. Прежде чем устанавливать печи непременно необходимо установить для нее фундамент. Он обязан быть персональный и свободный от фундамента бани. На него и станет делаться установка. Вместо него можно применять железобетонный монолитный вариант или с кладкой из кирпича на усмотрение мастера.Уместить печь можно напрямую в сауне или в одно время в сауне и предбаннике через отверстие в стене. Составные части аппарата соединяют с помощью термостойкого герметика, предназначенного именно для аналогичных работ. Он также потребуется для установки труб, отводящих продукты горения.Размер труб обязан отвечать размеру дымо отвода поставленного в печи. Меж собой трубы соединяют с помощью муфтовых соединений. Для них в большинстве случаев учитываются подходящие пазы. Трубы в неотапливаемой части помещения, например, на крыше, должны иметь утеплительный слой, т.е. сделаны в виде сэндвич-системы. В месте перекрытий их нужно изолировать негорючей тепловой изоляцией от стен и потолков.Бак чтобы нагреть воду может устанавливаться напрямую на печь при отсутствии каменки, или через специализированный радиатор подключаться и ставиться в другой жилой площади, к примеру, в моечной. Детали установки содержатся в руководстве, какие имеют в пакете доставки банные печи Ермак.

Малогабаритные печи

Они получили очень широкое распространение, поскольку большинство бань сооружается из расчета на семью в 3-4 человека. Потребляющие относительно мало топлива, компактные, легкие в установке, эти печи заняли достойное место в оборудовании бань.

Ермак 12

Печь Ермак 12 твердотопливная, малогабаритная. Применяется для обогрева небольших по размеру бань, где объем парилки не превышает 14 м³. Обладает хорошей теплопередачей. Топка изготовлена из стального листа толщиной 6 мм, а корпус – 4 мм. Дверка топки имеет возможность перенавешивания, а ее ручка – самоохлаждаемая. Дымоход располагается по центру. Колосник отлит из чугуна, что делает его не прогораемым. Предусмотрено отверстие для чистки газохода.

Печь Ермак 12 (2012)

Она изготовляется в двух исполнениях – классическом и элитном. Основное отличие элитного исполнения заключается в применении нержавеющей стали.

Общее устройство печи хорошо видно на фото.

Внешний вид и схема устройства печи Ермак 12

Сетка каменки является емкостью для камней. Выполняет функцию теплоаккумулятора и гасителя инфракрасного излучения. Вмещает до 60 кг камней.

Бак. Является резервуаром для горячей воды. Изготавливается из «нержавейки», имеет емкость 35 литров.

Теплообменник. Устанавливается отдельно. Обеспечивает нагрев воды в баке емкостью до 60 литров, который может быть установлен в другом помещении, например, в моечном отделении.

Выносная топка. Позволяет осуществлять закладку дров не только в другом помещении, но и снаружи бани. Эта крайне удобная опция обеспечивает чистоту и исключает возможность появления угарного газа в помещении.

Система газохода. Обеспечивает качественный отвод дыма в атмосферу без потери тепла.

Зольник. Одновременно является емкостью для сбора прогоревшего топлива – золы. Но основная функция – регулировка интенсивности горения топлива.

Все элементы печи изготовлены на высоком дизайнерском уровне, отличаются высокой надежностью и безопасностью. Установка дополнительных опций экономит место в парилке, расширяет возможности печи. Для бани на даче или не большом загородном доме Ермак 12, или по-старому «Гном», просто находка!

Ермак 16

Печь Ермак 16 (Тритон) является продолжением разработок холдинга. Она мало чем отличается от прежней модели Ермак 12 конструктивно. Главная ее особенность заключается в том, что она рассчитана на больший объем обогрева, до 18 м³. В связи с этим имеет несколько увеличенный вес. Принцип работы остался без изменений в сравнении с ранее рассмотренной печкой.

Печь Ермак 16-ПС. Внешний вид

Варианты монтажа печей

В парилке печь нужно устанавливать исходя из наибольшего удобства пользования ею. Красиво смотрится печь, обложенная красным кирпичом. В показанном варианте бак для горячей воды смонтирован в парилке (слева) и в другом помещении (справа).

Печь Ермак 16 в кирпичном обрамлении

Длина топливника позволяет вынести топочную дверцу в другое помещение.

Топочная дверца вынесена за пределы парилки

Для исключения случайных прикосновений к горячей печке она может заключаться в деревянное обрамление. Таким образом каждый может установить печь по своему вкусу. Причем самостоятельно. Но в случае монтажа газовой или электрической печи подключение лучше доверить специалистам.

Печь огорожена деревянной решеткой

Печи Ермак завоевали заслуженное признание любителей легкого пара. Относящиеся к эконом-классу они находят все большее применение в семейных банях. Удобные в эксплуатации, экономичные, отвечающие любым запросам, вдобавок имеют довольно приемлемые цены.

Не забудьте оценить статью:

Прогар топки Ермака

Одной из самых распространенных претензий считается прогар стенок топочной камеры и парилки.

Сергей Бараник, 47 лет, г. Пермь

Топка и одна из стенок Ермака 12 прогорела за год эксплуатации. Печку покупали новую, в салоне, ставили по всем правилам инструкции

Баней пользовались через день, поэтому быстро обратили внимание на дым, идущий через боковую щель. По результатам разбирательства с представителем фирмы оказалось, что часть воды переливалась в топку, и сталь просто проржавела

Антон Алексеевич, 35 лет, г. Москва

Купил Ермак 16 по совету мастера, строившего баню. При первом протапливании получил нагоняй от него за неправильную закладку камней в каменку. Оказалось, что камень нужно укладывать слоями, последовательно. Мастер сказал, что Ермаки – самые надежные, но если забить каменку под завязку, при перегреве оборвет сварочные швы, а дальше обязательно прогорит топка. Пользуюсь Ермаком 7-й год и не жалею.

Анатолий Петровский, 28лет, г. Салават

После установки Ермака обратили внимание, что навесной бак к печи не прогревается, вода даже не кипит. Оказалось, что между стенкой корпуса и баком образуется щель, шириной почти в 6 мм

Виноваты оказались установщики печи, корпус просто завалило набок после загрузки каменки. Выровняли, заменили навесной бак дымоходным вариантом, и парилка в бане ожила.

Андрей Заварский, 40 лет, г. Тверь

Занимаюсь ремонтом Ермаков почти 10 лет. Те, кому приходилось сталкиваться с обслуживанием Теплодаров, наверняка оценят простую и надежную конструкцию кировских печей. Большая часть проблем возникает или из-за неправильно установки Ермака, или наплевательского отношения к печи, как к техническому устройству. Импортные модели в подобных условиях просто сгорают за считанные месяцы работы.

Печь Ермак 12

Самой распространенной модификацией всех печей для бани компании Ермак считается модель Ермак 12. Применяется при растопке помещения площадью до 14 м2, снабжена топкой глубиной до 50 см, позволяющей применять для разогрева достаточное количество топлива. В качестве топлива в печи используются обычные дрова, присутствует перевешиваемая ручка, а также чугунный колосник.

Сверху расположена каменка, в центральной части присутствует дымоход. По кругу на корпусе печи Ермак устанавливается конвектор для свободного перемещения разогретого воздуха. Все части обычно окрашиваются в черный цвет, дополнительно возможно устанавливать навесной или выносной бак с водой, а также парообразователь.

Технические данные

К основным характеристикам следует отнести:

• рабочая мощность до 12 кВт;
• масса конструкции в сборе 52 кг;
• вес камней для каменки 40 кг;
• тоннель длиной до 135 мм;
• дымоход диаметром не менее 115 мм;
• соотношение основных габаритов 59,5*39,5*68,5 см.

Схема печи для бани

Конструкция печи состоит из ряда основных элементов:

• В качестве основной части выступает зольник, в него осыпаются прогоревшие дрова. Интенсивность горения топлива регулируется открытием дверцы расположенной над уровнем топки.
• Сверху над зольником печи Ермак устанавливается колосник в виде чугунной решетки, на нее укладывают дрова при розжиге.
• В верхней части расположены специальные отверстия для газообмена. В передней части устанавливается дверца из стекла, обрамленная полоской нержавеющей стали, а также снабжена ручкой не подверженной перегреву.
• Поверх печи устанавливается каменка, она изготавливается открытой и при нагреве создает дополнительный микроклимат в помещении.
• По центру печи Ермак располагается дымоход.
• Иногда по желанию потребителя рядом с каменкой навешивается дополнительно бак с водой.

Монтаж

При монтаже в бане печи Ермак следует произвести следующие действия:

• Предварительно помещение, где будет установлено оборудование, покрывают теплоизоляцией, в качестве материала могут применяться минеральные утеплители и стекловата.
• Пол под печкой рекомендуется выложить кирпичом, а стенку вокруг обшивают листовым металлом, в основном из оцинкованного железа.
• Составляется подробный чертеж расположения отопительного прибора либо примерный эскиз.
• При установке дымохода, в перекрытиях устанавливается экран с его помощью можно избежать возможного перегрева частей помещения.

Эксплуатация

При эксплуатации необходимо соблюдать ряд необходимых требований:

• Перед тем как произвести розжиг топлива необходимо проверит наличие тяги, а также герметичность всех уплотнений, к открытой дверце подносят зажженную спичку или свечку.
• Топка печи Ермак заполняется на 75%, причем размер дров должен позволять располагать их вдоль и поперек на колоснике.
• В процессе горения следует регулировать интенсивность путем открытия дверцы зольника. Запрещается разогрев до покраснения металла.
• Для того чтобы избежать повышенного образования копоти необходимо использовать дрова из деревьев лиственных пород.
• Два раза в год камни подлежат визуальному осмотру, следует выявлять непригодные (в них образуются трещины), а также удаляются покрытые мхом и плесенью.
• Каменку периодически очищают от продуктов испарения и образовавшейся сажи.

Внимание! Воду в теплообменник необходимо заливать перед растопкой, такое предостережение позволит избежать выхода из строя печи для отопления бани

Что лучше приобрести: «Ермак 12» или «Ермак 16»?

Обе печи представляют собой современные установки в стильной дизайнерской разработке, усовершенствованные технологическими достижениями. Но сочетающие в себе традиционность русской печи для бани. Для обеих моделей характерны несколько особенностей общей конструкции:

• колосники выполнены из жаропрочных чугунов
• дымоход расположен по центру
• углубление топки около 500 мм
• отдельный элемент для очищения дымохода
• ручка самоохлаждающаяся
• дверь топки съемная с разными сторонами навеса

Отличительными чертами считаются разнообразие функций, которые имеет каждый тип печи. Так, печь банная ермак 16 имеет более десятка функциональных опций, которые можно варьировать по своему усмотрению. Да и устанавливать ее можно как в самой парилке, так и в смежной комнате. А облицевав кирпичом или кафелем, получить камин современного вида.

Выбор печей «Ермак» для бани довольно широкий. Поэтому стоит хорошо все взвесить перед тем, как отдавать предпочтение какому-либо варианту. А так как модели ермак 12 и ермак 16 разработаны специально для наших регионов, выбор очевиден для каждого будущего владельца.

С теплообменником или без

Во всех моделях банных печей имеются крепления для установки теплообменника. Пользователь сам решает о необходимости обустройства водяного контура с выносным баком. Конструкция банной печи, созданная на основе концепции свободной трансформации, позволяет использовать теплообменник в качестве опции. В следующем видео на уже проработавшую некоторое время печь из линейки производителя Ермак показан процесс установки теплообменника

Обратите внимание: при установке теплообменника на немного поведенный корпус топки можно повредить резьбы штуцера. Гайка, прижимающая гильзу, может впоследствии не закрутиться

Классификация и актуальные модификации

В каталоге производителя мод маркой Ермак объединяются три категории оборудования – печи для бани, электрокаменки и водогрейное оборудование. В первую очередь следует изучить основы классификации печей.

Виды агрегатов

По режиму использования предлагаются печи для русской бани и для сауны. Они отличаются по ряду эксплуатационных характеристик и специфике рабочих модулей.

Каменка может быть открытой либо закрытой, в последнем случае в зоне перегретых камней образуется качественный мелкодисперсный пар.

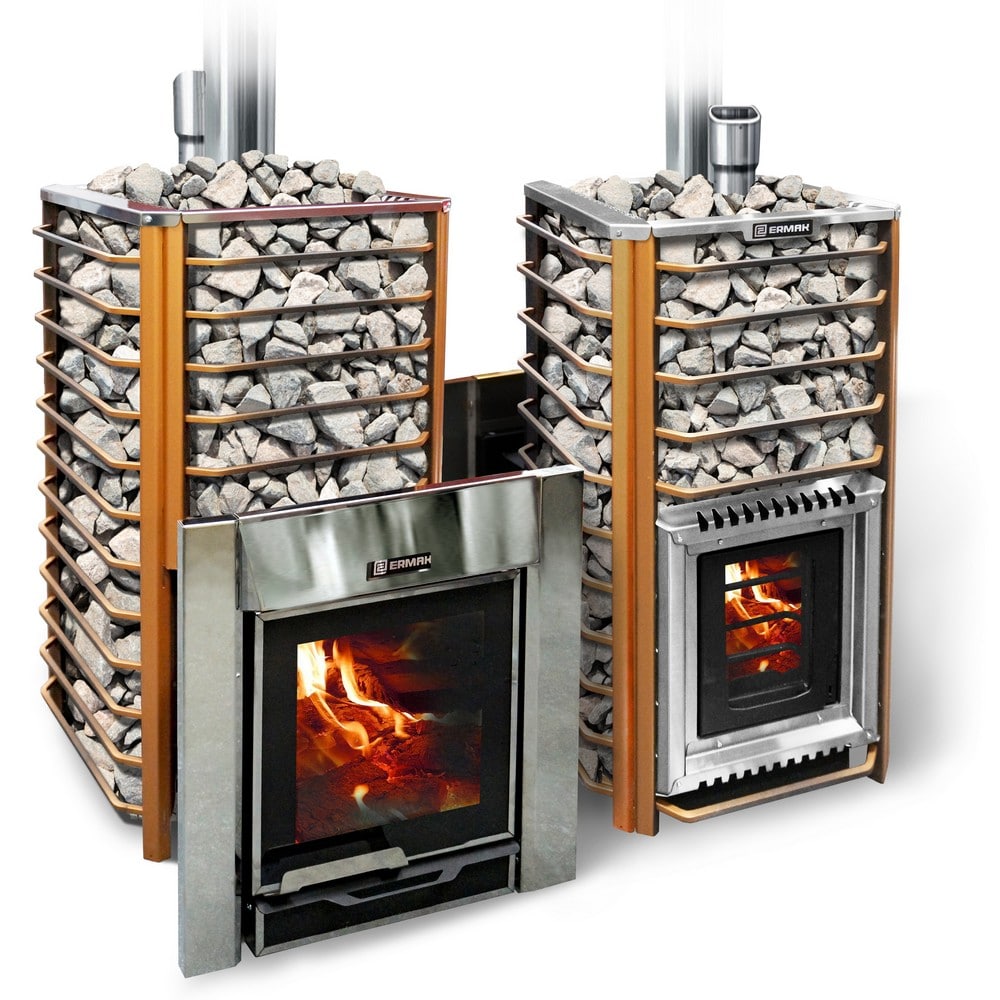

Как виглядят печи-сетки ермак

По типу корпуса агрегаты классифицируются на печи-сетки и кожух-конвекторы. Вторая модификация оптимальна для обустройства финской сауны, так как она способна очень быстро прогревать воздух в сухом режиме. Сетчатые вариации рассчитаны на функционирование в условиях русской бани: по бокам они полностью покрываются камнями, и из-за уменьшения конвективных характеристик прибор медленнее прогревает помещение, но сохраняет тепло дольше. Это решение актуально для получения жара при выплескивании воды.

Дверца может иметь большое или стандартное панорамное стекло, обычное жаростойкое стекло либо литое исполнение.

Востребованные модификации

Малогабаритные печи экономно расходуют топливо, имеют компактные размеры, просты в установке, оптимальны для обслуживания семьи из 3-4 человек. Твердотопливная модель Ермак 12 – яркий представитель этого ряда, стальные приборы незаменимы для бань объемом до 15 куб. м.

Комбинированные печи – это разнообразные вариации модели Уралочка-20. Их активно используют в регионах, где дрова не являются преобладающим типом топлива. Устройство может потреблять газ и твердую закладку, нуждается в профессиональной установке.

Востребованность электрокаменок обуславливается их способностью оперативно и бесшумно прогреть помещение, возможностью управления с помощью дистанционного пульта, гибкостью настроек. Прибор не нуждается в монтаже дымохода и обособленной вентиляционной системы.
