Устройство электрического теплого пола: виды, схемы, монтаж своими руками

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

• Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
• Малое время, необходимое для проведения монтажных работ – всего несколько часов.
• Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
• Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
• Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
• Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
• Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
• Относительно невысокая стоимость монтажных работ.
• Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
• Возможность внедрить обогрев помещения в систему “умный дом”.
• Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
• Отсутствие негативного влияния на здоровье людей.
• Способность удалять из помещения неприятные запахи.
• Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
• Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

• Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
• Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
• Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
• Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
• Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
• Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
• Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
• Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Технологии укладки

По окончании расчета всех составляющих системы и выбора подходящей схемы переходят к подготовке строительных материалов, дополнительного оборудования и инструмента. После этого приступают непосредственно к монтажу. Иногда элементы таких полов укладываются на полистирольные плиты, размещенные в определенном порядке на черновом основании. Помимо этого для этих целей допускается применять следующие способы:

• размещение полипропиленовых труб непосредственно на бетонном основании;
• монтаж системы в пазах деревянных плит, остающихся после обустройства полового настила;
• укладка на залитое предварительно основание-стяжку.

Монтаж водяного теплого пола в полистирольную стяжку

Теплые полы на свайном фундаменте. Канализация. Водопровод. Каркасный дом. «Строй и Живи»

Смотрите это видео на YouTube

Мы предлагаем сделать в каркасном доме на сваях тёплый водяной пол с полистирольной стяжкой. Схема обустройства выглядит следующим образом:

Производится очистка черновой основы.

• Если обогрев устанавливается во время строительства дома, то это подразумевает, что пол ровный. Если же помещение уже эксплуатировалось — то требуется выровнять поверхность.
• На основание укладывается полиэтиленовая толстая плёнка, она служит гидроизоляцией. Укладывается внахлёст и крепится степлером.

Вдоль стен наклеивается демпферная лента — она будет компенсировать расширения при нагревании.

Кладутся полистирольные маты с бобышками. Они соединяются с помощью замковых соединений.

Между пазами прокладываются металлические пластины, они предназначены для правильного распределения тепла.

В пазы пластин раскладывается трубопровод, по схеме «змейка» или «улитка».

• Размещается второй слой полиэтилена.
• Устройство накрывается листками ГВЛ в два слоя. Стыки проклеиваются клеем. Второй слой укладывается в шахматном порядке.

Прежде чем накрывать «пирог» листами ГВЛ, трубопровод следует подсоединить к источнику питания. В частных строениях, это котельное оборудование, которое отвечает за нагрев теплоносителя.

Трубы нужно подключать к котлам через смесительно-распределительную группу, с её помощью производится настройка температурного уровня и распределение теплоносителя по контурам. После этого, система опрессовывается, и только тогда конструкцию можно накрывать фанерой и укладывать финишную отделку.

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

• При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
• Не является источником электромагнитного излучения.
• Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

Схема монтажа теплого стержневого пола

Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

Водяной тёплый пол

Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.

Водяная система имеет не мало плюсов:

• равномерно прогревает помещение;
• экономична — расходы на эксплуатацию не значительные;
• допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.

К минусам данного вида можно отнести:

• сложный процесс укладки и продолжительный по времени;
• конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
• сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».

Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.

Медь

Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.

При использовании трубопровода из меди существует ряд ограничений:

• не допустимо укладывать в одном контуре трубы из стали и меди;
• не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
• нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.

Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.

Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.

Металлопластик

Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.

Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:

• долговечны — до 50 лет;
• устойчивы к коррозии;
• невосприимчивы к отложениям минеральных образований;
• биологически инертны — не выпускают вредоносные вещества;
• стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
• лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
• обладают хорошими звукоизолирующими свойствами.

К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.

Полипропилен

Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что  усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.

Сшитый полиэтилен (REX)

Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:

• температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
• наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
• имеет устойчивость к давлению;
• трубы REX легко гнуться;
• ему не страшна коррозия;
• нет выделения токсичных веществ при работе.

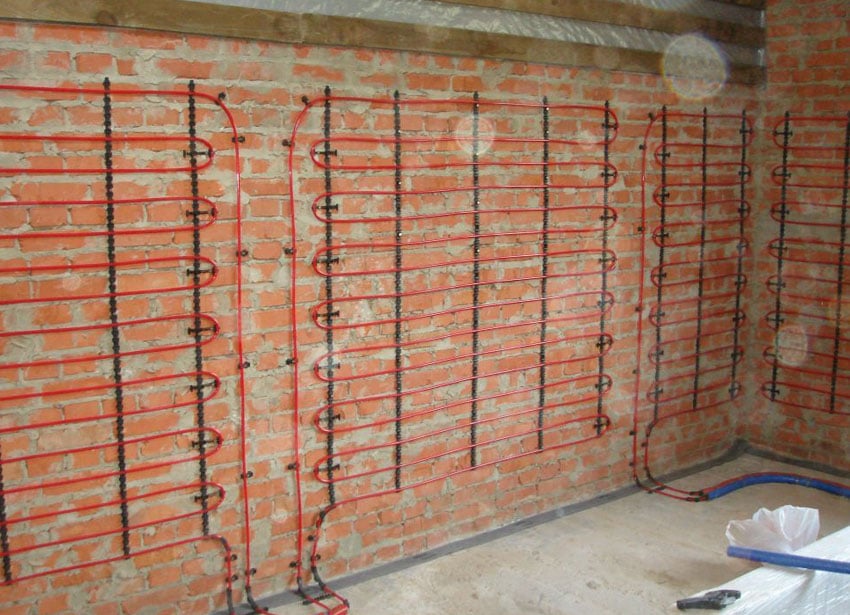

Теплые стены своими руками: технология установки

Не важно, о каком элементе нагрева идет речь – суть технологии теплых стен от этого не меняется. Единственная разница между различными способами подогрева может заключаться только в тонкостях крепления нагревателя – во всем остальном данная технология имеет стандартную схему, которую можно представить в виде следующей последовательности выполнения работ

1. Установка и подключение нагревательных элементов. Здесь все стандартно – точно так же, как и в технологии теплых полов. Если в качестве нагревательного элемента выступают трубопроводы, то они крепятся к стене с помощью специальных крепежных реек или клипс. Непременным условием монтажа водяных теплых стен является укладка труб змейкой снизу вверх по ходу теплоносителя – спиральная схема укладки трубы здесь не подходит, так как теплоноситель должен подниматься вверх по стенам не только посредством насоса, но и с помощью естественной циркуляции. Если речь идет об электрических кабелях, то они также крепятся механическим способом. Маты приклеиваются специальным клеем на цементной основе, а что касается всевозможных пленок, то для них нужна ровная оштукатуренная поверхность – в большинстве случаев они закладываются за гипсокартон или панели.

2. Отделка стен. Этот момент в большей степени касается электрических кабельных нагревательных элементов и трубопроводов. С пленками все намного проще – они клеятся на стену между креплением каркаса, который впоследствии обшивается чем-либо. Основным условием такой отделки теплых стен является создание над полом и под потолком конвекционных отверстий для выхода из-за обшивки теплого воздуха и притока туда холодного. В отличие от пленочных технологий, электрические кабели и трубы сверху могут еще и оштукатуриваться. Здесь все стандартно – сначала устанавливаются маяки, потом набрасывается черновая штукатурка, сверху практически по свежему материалу устанавливается армирующая сетка (можно использовать не металлическую сетку). А потом делается чистовой слой штукатурки, который шпаклюется и отделывается чистовыми декоративными материалами.

Как видите, теплые стены представляют собой достаточно простую технологию, и они практически ничем не отличаются от систем подогрева пола. Возможно она бы даже получила широкое распространение, если бы не ее бесполезность – редко когда можно найти ей действительно рациональное применение.

Автор статьи Александр Куликов

Инструкция по установке и подключению нагревательных матов «C&F Technics» Heating Mat

Уважаемый покупатель, мы благодарим Вас за ваш выбор. Нагревательный мат произведен из высококачественных, прочных материалов.

Пожалуйста, внимательно прочитайте инструкцию перед началом монтажа, соблюдение правил и рекомендаций по использованию нагревательного мата необходимо для его длительной и эффективной работы, а так же это позволит Вам правильно использовать необходимые инструменты и материалы, не забывайте заполнить инспекционную карту и нарисовать схему расположения нагревательного мата в помещении. Электрическая установка и подключение должна быть выполнена квалифицированным (аттестованным) электриком в соответствии с действующими правилами и нормами по установке и эксплуатации электроустановок.

Инфракрасный пленочный пол

Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля. Пленочные теплые полы бывают двух видов:

Инфракрасный с углеродным нагревательным элементом. Для повышения надежности и долговечности некоторые производители покрывают систему графитовым напылением. Основой служит лавсановая пленка. Подключаются нагревательные полосы по параллельной схеме. Систему располагают не только на горизонтальные, а и на вертикальные поверхности.

Основа для теплого инфракрасного пола

Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана. В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

• Качества подложки;
• Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

• 14 мин при закрытых дверях и отсутствии людей;
• 23 мин при закрытых дверях с 1 человеком внутри;
• 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Виды армирующих сеток

Арматурные сетки выпускаются разных видов, каждый обладает своими характеристиками и особенностями, которые существенно повышают эффективность функционирования обогревательной системы. Они имеют различную ширину ячеек, от 5 х 5, до 30 х 30.

Металлические

Металлическая сетка, используемая при стяжке полов, изготавливается из проволоки диаметром от 2,5 до 6 мм. Размер рулона бывает до 25 метров, это даёт возможность свести к минимуму количество стыков. Выпускается армированная продукция и из проволоки, которая имеет меньшую толщину, но она обычно небольшого размера.

Ячейки имеют форму квадрата, что увеличивает прочность, и благодаря чему конструкция не растягивается при армировании. Поверхность оснащена насечками, улучшающими процесс сцепления с бетонным составом.

Помимо этого, сетчатое покрытие имеет защитный оцинкованный слой, оберегающий от негативного воздействия влаги и компонентов находящихся в растворе.

Использование металлической конструкции позволяет сделать высококачественное армирование тёплого пола. Подходит для заливки толстого цементного слоя, и способствует длительному сохранению формы. Кроме того, к решетке производится крепление нагревательных элементов — труб водяной системы или электрокабеля.

Главный плюс металлического армирования заключается в его прочности, в случаи повреждения нескольких ячеек, общая целостность не страдает.

Основной недостаток — коррозия, которая провоцирует возникновение пустот, вследствие чего,  конструкция разрушается.

Композитные

Композитная сетка производится из волокон, в составе которых присутствует базальт или углерод.

Главным её плюсом является:

Недостатком данного вида армирования, при использовании для конструкций тёплого пола, является низкая термостойкость. При нагревании до 200 и больше градусов изделие может деформироваться.

Но в нашем случае, достижение таких температур является невозможным, так что использование сеточного материала является приемлемым.

По толщине сетчатая конструкция колеблется от 4 до 14 мм. Производится в виде полотен, или стержней, которые соединяются вязальной проволокой.

Армирование фибрами

Это одна из разновидностей композитного армирования — основой является волокно (фибра). Длина колеблется в диапазоне от 6 до 20 мм. Если нужна прочная бетонная основа, то следует брать волокна 5 — 6 см.

Использование данной модели существенно улучшает качество полученной поверхности, но закреплять нагревательный кабель или контур водяной системы к ней нельзя.

Разновидности фибры:

• стеклянная — её использование снижает расход цементной смеси до 15%;
• базальтовая — предназначена для полов, на которые оказывает действие окружающая среда;
• полипропиленовая — волокна имеют толщину 15 — 25 мкм, длину от 0,6 см, использование данной фибры позволяет избежать образования мельчайших трещин в бетоне;
• стальная — наиболее прочная и распространённая модель.

Пластиковые

Использовать пластиковую сетку для стяжки тёплого пола с водяным или электрическим контуром — отличное решение. Конструкция получается легкой, с длительным сроком службы, не боится влаги и коррозии.

Продаётся в рулонах, шириной 2, а длинной 50 метров. А вот ячейки встречаются различного размера. Основная её цель — укрепить стяжку и понизить уровень нагрузок.

Положительные стороны пластиковой решетки:

• усадка бетона не приводит к повреждению сетки, она только растягивается;
• простая транспортировка и легкий монтаж;
• повышенная прочность — достигается она особенностью технологического процесса при изготовлении пластиковых видов упрочнителя (двуосновная ориентация нитей, не применяется узловое соединение);
• невысокая стоимость в сравнении с металлической конструкцией;
• армирующий материал легко резать ножницами при монтаже;
• пластик не экранизирует проводку.

Какую выбрать систему теплого пола?

Чтобы укладка тёплого пола под ламинат действительно привнесла дополнительный комфорт и уют в доме, в первую очередь определитесь с подходящим типом устройства системы. На сегодняшний день, учитывая популярность такого решения по обогреву частного дома, разработано уже несколько способов монтажа, главным отличительным показателем каждого является тип энергоисточника.

По этому принципу различают следующие варианты устройства теплого пола под ламинат:

• на водяной основе;
• на электричестве;
• пленочный.

Преимущества и недостатки водяного теплого пола под ламинат

Установка теплого пола под ламинат по этому принципу представляет собой систему скрытого водопровода небольшого сечения, подключение которой осуществляется к централизованной сети. Такой вариант подходит исключительно для монтажа в условиях частного дома, для квартиры он неприемлем по причине сложности документального оформления и получения разрешения на проведение процедуры.

Преимущества использования водяной системы теплого пола под ламинат заключаются в следующем:

• при установке такой конструкции значительно снижается расход энергии на обогрев всего помещения;
• экологическая чистота энергоносителя и отсутствие вредных распылений в процессе функционирования теплого пола;
• высокий уровень безопасности в отношении санитарных норм;
• отсутствие генерации электромагнитного поля, независимо от регулярности работы системы.

Несмотря на столь значимые преимущества, недостатки такого решения вы тоже непременно ощутите, если отдадите свое предпочтение именно в пользу монтажа теплого пола под ламинат на водяной основе:

• высокая стоимость обслуживания системы;
• сложность профилактического осмотра и выявления проблемных зон при явной неисправности теплого пола;
• если вовремя не удалось провести ремонт и образовались течи, придется ремонтировать не только участок трассы с дефектами, но и менять сам ламинат — под воздействием воды он разбухнет и потеряет свою привлекательность;
• подключение к централизованной сети требует самостоятельного постоянного контроля температурного режима, что сделать даже при наличии термостата не всегда легко, особенно, если площадь помещения большая;
• практически невозможна укладка теплого водяного пола под ламинат в комнатах с полезной площадью менее 20 м2, так как диаметр изгиба нагревательной трубы должен быть не менее 10 см;

• при оформлении водяной системы под ламинат, обязательно кладется подложка под теплый пол, которая снижает уровень теплоотдачи, а соответственно и поверхность покрытия прогревается менее интенсивно.

Особенности устройства электрического теплого пола

Электрический теплый пол — это наиболее востребованный тип такой системы. Но при оформлении напольного покрытия из ламината он мало пригоден из-за низкой теплопроводности древесины. Создается он по тому же принципу, что и водяной — с использованием подложки и выполнением качественной стяжки, в толщу которой и прокладывается кабель. Учитывая тот факт, что изначально кабель прогревает саму стяжку, затем подложку, и только уж потом непосредственно ламинат, конечный результат обогрева далекий от ожидаемого уровня тепла.

Плюсы и минусы пленочной системы

Этот способ — оптимальное решение при выборе устройства системы обогрева пола под ламинат. Принцип действия системы схож с инфракрасным излучением мобильных обогревателей. Конструкция состоит из тонкой пленки, на которую закреплены полосы токопроводящего материала.

Среди преимуществ оформления пленочной системы выделим следующие:

• ламинат допустимо укладывать непосредственно на пленочное полотно;
• исключены существенные теплопотери;
• отсутствие необходимости проведения длительных и трудоемких подготовительных работ;
• экономия за счет минимально необходимого количества расходных материалов — без стяжки и клея;
• простота и быстрота монтажа;
• экологичность и безопасность;
• равномерное прогревание всей площади пола исключает деформацию ламината из-за перегрева отдельных его частей.

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

• для сухих помещений рекомендована – 100 Вт/кв. м.;
• для влажных – 140 Вт/кв. м.;
• для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Правила выбора покрытия для электрического теплого пола

В соответствии с правилами выбора напольного материала следует учитывать его теплопроводность. Чем она выше, тем более выраженным будет эффект от работы теплого пола и меньше времени уйдет на его прогрев. Наиболее универсальными материалами для покрытия теплого электрического пола являются керамическая плитка и натуральный камень.

Если система «теплый пол» является основным видом отопления в помещении, то следует использовать покрытие только с высоким коэффициентом теплопроводности. Не рекомендуется производить монтаж системы «теплый пол» под паркет, доски, а также пробку.

Если у напольного покрытия низкая теплопроводность, то система будет не столько отдавать тепло, сколько предотвращать его потерю через пол. Для ее обустройства в данном случае будет необходимо залить стяжку толщиной 50-80 мм, а удельная мощность системы должна составлять 80 Вт/м2.

Монтаж электрического кабельного контура теплых стен

Еще проще выполняется монтаж в стенах электрической кабельной системы. Как утеплитель используется фольгированный полиэтилен. На армированную стеклоткань термостойким клеем крепят нагревательные кабели. Прокладку кабелей, как и водяного контура, выполняют двумя способами: улиткой или змейкой. Там же монтируют защитно-пусковую аппаратуру и термодатчики. Для обеспечения надежности срабатывания, датчики устанавливают в гофрированных металлопластиковых трубах. Сверху обогревательная ИК-система закрывается все теми же гипсокартонными плитами. Не допускается прокладка кабельного контура в стенах помещений с повышенной влажностью.

Особенности монтажа

Контур водного пола к стенам крепится по такому же принципу, как и на пол. Если такая система в полу уже установлена, можно врезаться в нее, в противном случае подачу воды придется вести от котла. Трубы лучше всего использовать металлопластиковые, чтобы в местах соединений не создавать смесительные узлы больших размеров. Систему можно закрывать гипсокартонными листами или штукатурным раствором. В обязательном порядке устраивается теплоизоляционный слой, для чего применяют изолон. Закончив монтаж, систему проверяют под давлением, наносят штукатурку, не забыв установить термодатчик и армирующую сетку, предохраняющую стены от появления трещин.

Пленочный теплый пол на стену устанавливается следующим способом. Панели предварительно собираются в единую сеть. Если предстоит обогревать большую площадь, вместо пленки следует устанавливать стержневые элементы. Панель в готовом виде наклеивается на утеплительный слой специальным клеем, устойчивым к воздействию температур.

Вся собранная конструкция фиксируется с внутренней стороны гипсокартонного листа, который крепится на стену обычным порядком. Чтобы усилить тепловую отдачу, на противоположную сторону стены перед инфракрасными панелями рекомендуется уложить пленку с фольгированной поверхностью. Эффективность работы таких отопительных систем можно повысить, оклеив стены обоями на вспененной полиэтиленовой подложке.

Стержневые элементы монтируют по аналогии пленочных систем. В связи с тем, что на поверхности создается более высокая температура, смежные стержни следует устанавливать с шагом в десять – пятнадцать сантиметров.

Монтаж теплого пола на стену

Разница в монтаже ИК-пленки и стержней в том, что второй вариант листов системы более жесткий. Но по стержням можно пропустить большую электрическую мощность, что позволит обогревать просторные помещения.

Есть два момента, которые следует учесть при устройстве такого отопления – мощность предохранительной автоматики, установленной в доме, и монтаж термостата, чтобы система не работала постоянно.

Проще всего в стенах устроить электрические кабельные системы отопления. В качестве утеплительного слоя используется полиэтилен с фольгированным покрытием. Нагревательные элементы крепятся по армированной стеклоткани с помощью клея.

Кабель можно уложить змейкой либо улиткой, в обязательном порядке устанавливаются термодатчик и защитно-пусковое устройство. Сверху систему отопления можно укрыть гипсокартонным материалом.

Виды системы «теплый пол» для стен

Теплый пол бывает разных видов, и каждую из подобных конструкций допускается использовать для укладки на стену. Данный способ обогрева можно разделить на две категории.

Водяной обогрев — в роли нагревательного элемента выступают трубы с циркулирующим теплоносителем (водой).

К преимуществам этой системы относится:

• Экономия 25% расходов на обогрев.
• Возможность подключится к центральной системе отопления.

Недостатки:

• Сложный монтаж и регулировка обогрева.
• Риск затопления;
• Плохая ремонтопригодность.

Электрический обогрев, который включает две разновидности полов:

• Электрический кабельный: в катушках или в матах.
• Инфракрасный: пленочный и стержневой.

Преимущества электрического пола относится:

• Легкий монтаж под любое финишное покрытие.
• Хорошие показатели теплоотдачи.
• Возможность монтировать на любую поверхность.

Недостаток – высокая стоимость.

Классификация обогревательных конструкций

Марки и лучшие производители

Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.

Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.

Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8  или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.

Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.

Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.

Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.

Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.

Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:

https://youtube.com/watch?v=YuUaj1DzMx0%23t%3D40
