Монтаж инфракрасного (пленочного) теплого пола своими руками

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Виды карбонового пола

Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.

Пленочные полы

Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

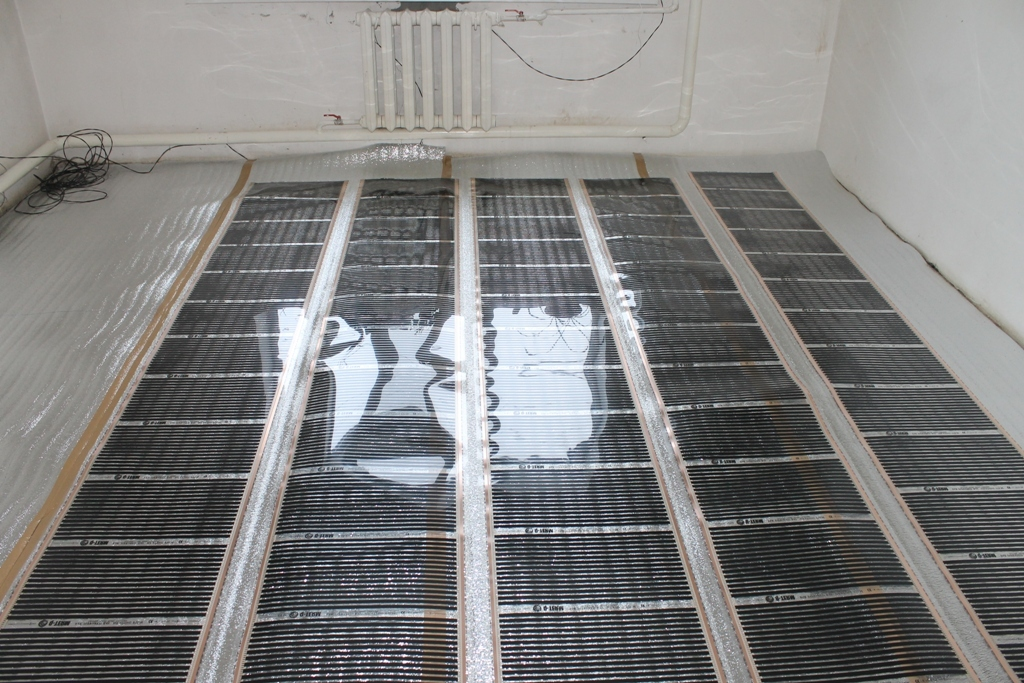

Смонтированный пленочный карбоновый теплый пол

Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:

линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.

Ламинат — оптимальное напольное покрытие для системы теплый пол

Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.

Основные характеристики пленочной системы

Технические параметры	Значения
Толщина пленки	0,23-0,47 мм
Мощность потребления	130 Вт/м2
Расход энергии на м2	25-35 Вт/ч
Максимальная температура нагрева	33 °C
Длина рулона	50 м
Ширина рулона	50-100 см

Стержневой пол

У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.

Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.

Не боится запирания тепла и может быть уложен под мебель

Стержневой теплый пол RHE

Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.

Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации

Основные характеристики стержневого пола

Технические параметры	Значения
Мощность потребления	125-170 Вт/м
Расход энергии на м2	20-50 Вт/ч
Расход энергии на м2	20-50 Вт/ч
Шаг между нагревательными элементами	10 см
Ширина конструкции	83 см
Максимально допустимая длина при укладке	25 м
Толщина	3,5-5 мм
Максимальная температура нагрева	60°C

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Как подключать плёночный тёплый пол

Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.

Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.

Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.

Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.

Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.

Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, не слышно постороннего пощёлкивания, нет искрения, значит, всё нормально.

Монтаж системы

Пленка укладывается к стене, где установлен терморегулятор. Это позволит сократить расход провода. Обязательно предусматривается отступ от стены в 10 – 20 см. Если укладка производится вблизи нагревателей, например, камина, то отступить нужно на 100 см. Установка инфракрасной пленки осуществляется медными нагревателями к основанию. Места отреза обозначены на материале, что позволит исключить нарушения нагревательных элементов. Для изоляции участков меди, где произведен разрез, используется битумная пленка. Производя расчет нужно обязательно учитывать количество этой пленки и при работе изолировать все соединяющие участки. В противном случае при попадании воды пол может прийти в негодность или стать причиной пожара. Неизолированные участки меди оснащаются специальными зажимами. Нельзя их сжимать плоскогубцами с обеих сторон, так как нарушится место соединения и приведет к быстрому выходу из строя системы отопления. Достаточно вставить одну сторону зажима на медь под пленку и немного поджать пассатижами. Такого усилия хватит для обеспечения надежного соединения.

Укладка инфракрасной пленки

Для того чтобы не перепутать и не нарушить параллельность подключения нужно использовать провода разного цвета. Приобретая проводку необходимо произвести точный расчет требуемого метража. Все соединения, должны иметь плотное крепление и изолироваться битумной пленкой. Укладка осуществляется максимально близко к плинтусу, исключая дальнейшее давление покрытия пола. У стены провода не должны выступать за теплоизоляцию. Для этого вырезы делаются шире. Вся проводка крепится строительным скотчем. После разведения электропроводки по полу провода выводятся на датчик. Подключение своими руками осуществляется с учетом требований завода-изготовителя. Заключительным этапом станет проверка работоспособности. Необходимо исключить неравномерность нагрева. Не должно быть участков пола, где уложена пленка, которые не прогреваются.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

инфракрасный пленочный;
проводной;
нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Как укладывать пленочный теплый пол

Подключение пленочного теплого пола к электрической сети выполняется проводом, сечение, материал и изоляция которого указывается в паспорте изготовителя. Кабель требуемого типа прокладывается от электрощитовой (где подключается к отдельному «автомату») до места установки терморегулятора.
В том случае, если инфракрасная система монтируется в помещении ванной, в обязательном порядке заземляется армирующая сетка под стяжкой. Заземление подключается к терморегулятору медным проводом. Обязательно в щитовой устанавливают УЗО (ток срабатывания – не более 30 мА).
Термопленку укладывают поверх стяжки, поверхность которой должна быть ровной. Контакты пленки ориентируют в сторону терморегулятора. Рулоны раскатывают вдоль длинной стены комнаты для уменьшения количества соединительных проводов.
Пленку фиксируют за специальные ушки или скотчем к основанию, чтобы исключить ее подвижку при укладке напольного покрытия.
Все контакты термопленки соединяются с помощью пайки или с помощью заклепок к медной полосе. Впоследствии контакты изолируются.
Поверх пленочного теплого пола настилают полиэтиленовую пленку толщиной не менее 0,5 мкм. Соседние полосы укладывают с нахлестом и соединяют скотчем.
Там, где провод пересекает линию стыковки соседних плит перекрытия, его защищают отрезком гофрированной трубы. Это обеспечит целостность кабеля при тепловом расширении бетона.
Для встраиваемого регулятора в стене с помощью перфоратора и коронки высверливается не сквозное отверстие от которого до пола прорезается штроба. В штробу замуровывается гофра, по которой к регулятору прокладывают кабель питания и кабель от термодатчика. Все должно быть устроено таким образом, чтобы термодатчик можно было заменить в случае повреждения.
Провода от термодатчика и автоматического выключателя в щитовой подсоединяются к клеммам, указанным в инструкции по эксплуатации.

Предлагаем ознакомиться с видео «монтаж теплого пленочного пола»:

Устройство и принцип работы

Устройство теплого пленочного пола

Особенности конструкции

Прямое преобразование электричества в полезную энергию инфракрасного излучения эффективно. Но в предыдущем варианте есть недостатки. Так, в обычном проводнике сопротивление не изменяется значительно при повышении температуры. Таким образом, отсутствует возможность регулировки нагрева по длине кабеля.

Для создания равномерного теплового поля необходима соответствующая конфигурация трассы, с одинаковыми пустыми промежутками. Стоит рассмотреть пример с фиксацией проводника на сетчатой пластиковой подложке. В действительности при установке системы в стандартной комнате (4х5 м) придется размещать конструкцию на большей площади. Но стандартные нагревающиеся проводники выпускают только в определенных типовых размерах по длине. Подобрать подходящий вариант или состыковать несколько участков будет трудно.

Решены эти задачи с помощью комбинации материалов. Название такие теплые полы получили по одному компоненту – углероду с аморфной структурой (карбону). Применяют также серебро и графит в разных сочетаниях. Из них формируют проводники, создающие ИК-излучение.

Функцию «автоматического регулятора» выполняют полимерные добавки. При превышении пороговой полосы от +18°C до +22°C эти частицы увеличиваются в размерах и повышают электрическое сопротивление. Ток уменьшается, температура снижается.

Карбоновые стержни собирают в блоки. Их соединяют на торцах медными многожильными проводниками в полимерной изоляции.Инфракрасный карбоновый теплый пол

Подключение пола к электропитанию

Когда вы закончили с размещением полос инфракрасной пленки, самое время заняться непосредственно подключением пленочного теплого пола к сети.

Для этого следуйте простым рекомендациям:

Подготовьте провода с сечением не менее чем по 2,5 кв. мм, зачистите их и подведите к установленным ранее зажимам.Прикрепите провода пассатижами и заизолируйте с двух сторон, используя по два отрезка битумной изоляции;

Установите терморегулятор в выбранном заранее месте. Желательно, чтобы он расположился как можно ближе к розетке;

Уложите монтажные провода под плинтус или в углубление теплоотражающего материала;

Еще раз проверьте, чтобы все срезы и соединения были тщательно заизолированы!

Воспользуйтесь вложенной в комплект инфракрасного пола схемой и подключите провода к терморегулятору в указанной последовательности;

С помощью битумной изоляции поместите датчик температуры под нагревательный элемент пола. Выберите для этого такое место, где нагрузка на прибор будет минимальной.

Осталось только подключить электропитание к самому терморегулятору.

На этом этапе, если вы не являетесь профессиональным электриком, лучше все же воспользоваться помощью специалиста.

Если же решите действовать самостоятельно, помните, что регуляторы мощностью свыше 2кВт следует подключать через отдельный автомат.

Чтобы протестировать конструкцию, установите температуру не более чем на 30 °С и проверьте по отдельности каждую полосу инфракрасной пленки. Если все они равномерно нагреваются, значит, теплый пол установлен правильно.

С помощью отвертки-индикатора проверьте места изоляции и подключения проводов. Искрения или нагрева здесь быть не должно.

После того, как вы убедитесь в исправности системы, накройте ее полиэтиленовой пленкой или другим подходящим защитным материалом. Все места соединения проклейте скотчем.

После этого можете приступать к установке напольного покрытия.

Нагревательные элементы

Нагревательные элементы представляют собой многослойную плёнку на основе износостойкого полиэтилена. Между полиэтиленовыми слоями располагаются карбоновые излучатели, изготовленные из пасты специального состава. Они могут быть сплошными или в виде витиеватой дорожки. Чем больше площадь нагревателей, тем выше мощность системы тёплых полов.

Внешний вид плёночных нагревательных элементов.

Стандартная мощность нагрева варьируется в пределах 150-220 Вт/м2. Для ламината достаточно минимальной, чтобы не допустить перегрева.

Для подвода электропитания к плёночным элементам используется медная шина. Чтобы исключить искрообразование в месте контакта, установлена серебряная сетка.

Структура ИК плёночных нагревательных элементов.

Защищает плёнку от повреждений специальное ламинирующее покрытие, обладающее повышенной прочностью и износостойкостью. Также оно выполняет роль электро- и гидроизоляции.

Толщина плёнки до 2 мм, ширина варьируется в зависимости от типа нагревателей от 0,5 до 1 м, длина составляет до 8 м.

5 этап – чистовая отделка

Перед тем, как установить напольное покрытие, пленочный пол
нужно накрыть полиэтиленовой пленкой (100-200 мкм). Далее работы выполняются в
соответствии с инструкцией укладки напольного покрытия.

Специфика укладки пленочного пола под разные виды покрытий
показана на картинке:

Инфракрасный теплый пол под ламинат (пирог)– инфракрасный теплый пол под ламинат, паркетную доску

Инфракрасный теплый пол на деревянном полу укладывается
аналогичным образом.

Инфракрасный теплый пол под линолеум (пирог)
Инфракрасный теплый пол под плитку (пирог)

Мастера не советуют использовать пленочный пол под плитку,
ввиду необходимости выполнения «мокрых» работ, которые понижают теплоотдачу
пола.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

основание;
теплоотражающий материал;
карбоновые маты;
бетонная стяжка или плиточный клей,
покрытие.
