Технологические правила установки уплотнителя на дымоход

Что такое флеш-мастер для дымохода и для чего он необходим?

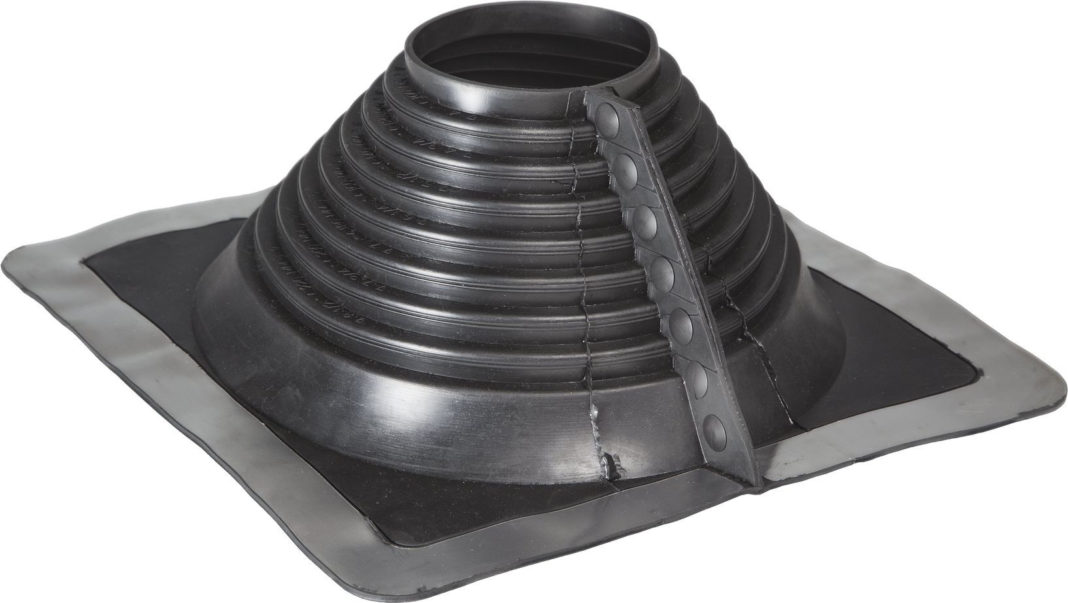

Флеш-мастер для дымохода представляет собой уплотнитель, предназначенный для придания плотности кровельным проходам.

Качественный флеш-уплотнитель используется для решения следующих вопросов:

1. Проведение герметизации отверстия в кровле во время монтажа дымохода.
2. Проведение герметизации отверстий вентиляционных систем, элекровыводов, к примеру ТВ-антен и мачт.

Благодаря изобилию размеров мастер-флеш проходок, этот материал позволяет обеспечить качественную герметизацию любого отверстия.

В состав уплотнителя входит высококачественная гофрированная резина, благодаря которой обеспечивается долгий срок эксплуатации уплотнителя, его стойкость к воздействующим на него факторам и стойкость к температурным и атмосферным явлениям. Так, использование флеш уплотнителя возможно при температурном режиме от -55 С до +135 С.

Исходя из этого следует сказать, что уплотнитель подходит для герметизации любого отверстия. Именно флеш-мастер чаще всего монтируют для уплотнения труб дымоходов для бань.

Исходя из выше перечисленных характеристик, мастер-флеш можно монтировать при любых погодных условиях. Установка элемента, как правило, не занимает большого количества времени. Процесс герметизации реально провести самостоятельно, не прибегая к помощи компаньона и без наличия специальных знаний.

По мнению людей, специализирующихся в этой области строительства, мастер-флеш – универсальный уплотнитель. Он широко применяется и при устройстве высококачественной гидроизоляции в дымоходных системах, и при проведении разнохарактерных строительных работ.

Самый распространенный Master Flash Standart. Он идеально подходит для уплотнения кровельных проходов независимо от диаметра.

Master Flash с наличием фланца из алюминия достоин особого внимания. Он характеризуется устойчивостью к высоким температурным режимам.

Еще один распространенный вид уплотнителя характеризуется наличием разреза. Этот элемент используется для установки уплотнителя на предварительно смонтированные и закрепленные трубы.

Уплотнители мастер-флеш подразделяются на два вида:

1. Прямые. Конусовидные модели, у которых угол размещения колец составляет 90 градусов используется для герметизации отверстий, расположенных на плоской ровной поверхности.

1. Угловые. Герметизация скатной кровли производится крызой, чьи кольца выступают под углом в 30 или 45 градусов.

Традиционные материалы для уплотнения

При покупке дымоходной облицовки стоит ориентироваться на разновидность материала, из которого сделан дымоход. Эксперты советуют работать:

• кровельным кирпичом. Прочные плиты устойчивы к температурным колебаниям и влиянию агрессивных сред. Полнотелые кирпичи укладывают на цементную массу, а швы обрабатывают затиркой;
• клинкерной плиткой. Изразцы отличает легкий вес, что идеально подходит для высоких дымоотводных конструкций;
• штукатуркой. Недорогая стоимость смеси делает ее доступной для строительных работ с небольшим бюджетом. Рыхлая фактура состава требует усиления стяжкой из цемента или цементно-известкового теста. Дополнительно нанесенную и высохшую массу покрывают силиконовыми составами;
• плитами из цементных волокон. Небольшие пластины характеризуются прочностью, устойчивостью к ультрафиолету и перемене климата. Экологичный негорючий материал с гладкой либо структурированной фактурой за счет малого веса легко монтируется;
• сланцем. Натуральный материал подходит для облицовки кровли или дымохода. Помимо уплотнения прямоугольные, чешуйчатые или восьмиугольные панели создают привлекательный декор трубы.

Выбирая тип материала для самостоятельного уплотнения, отдайте предпочтение стальным листам – они характеризуются прочностью, пластичностью и простотой использования.

Особенности изготовления фартука из стали

Стальной фартук накладывается на дощатый кровельный настил, покрытый жидким или листовым рубероидом. Мероприятия по организации уплотнения предусматривают:

• загибание краев фартука на стенки дымоотводной конструкции;
• укладку брусовой обрешетки в начале и конце трубы;
• размещение черепицы поверх обрешетки;
• прорезание паза на стене трубы – в нем размещается верхняя часть фартука;
• крепление элементов стального каркаса по стенам трубы. Работать начинают снизу;
• заполнение пазов с верхней частью фартука кровельным силиконом или специальным герметиком.

Герметизировать кровельное отверстие рекомендуют при монтаже дымохода.

Рулонная изоляция

Для герметизации труб большого диаметра и квадратной формы выпускается рулонная изоляция, армированная алюминиевой полосой. Она имеет свои нюансы монтажа:

• материал необходимо отрезать на 30 см больше, чем диаметр дымохода для того, чтобы закрепить его внахлест;
• при приклеивании изоляции необходимо подогнуть ее так, чтобы край заходил на дымоход на высоту около 5 см;
• после окончания формирования краев рулонной изоляции необходимо закрепить ее с помощью специального силиконового клея. Крепеж усиливается шурупами небольшого размера.

После окончания фиксации изоляции ее можно покрасить в цвет кровельного полотна. Скорость строительства обеспечивает инновационный материал – «Мастер Флеш». Специальные проходки из эластичной резины характеризуются длительным сроком эксплуатации, стойкостью к агрессивным средам.

Преимущества

Эластичные изделия для герметизации прохода трубы через крышу заслужили доверие мастеров и стали популярнее традиционные методов изоляции зазоров. Мастер Флеш оптимально подходит для монтажа своими руками благодаря следующим качествам:

1. Герметичность. Он надежно защищает зазор между трубой и кровельным материалов от проникновения влаги, предотвращая возможность протечек.
2. Эластичность. Благодаря гибкости, проходки из резины плотно охватывают трубу и плотно прилегают лаже к профилированным кровельным материалам. Эти устройства подходят для крыш с любой формой и уклоном.
3. Универсальность. Он подходит для крыш с покрытием из профнастила, металлочерепицы, рубероида, шифера и битумной черепицы.
4. Простота установки. Монтаж своими руками выполняется за 10-15 минут в одиночку, эта работа под силу даже неопытному мастеру.
5. Долговечность. Благодаря устойчивости к перепадам температуры, химическим воздействиям, влаге проходки из резины имеют долгий срок службы и не требуют частой замены.
6. Прочность. Изделия из высококачественной резины имеют прочную структуру, устойчивую к механическим повреждениям.
7. Устойчивость к высоким температурам. Максимально допустимая температура, при которой можно использовать для изоляции мета ввода дымохода из силикона, составляет 220-240 градусов. Такая термостойкость позволяет применять Мастер Флеш для отопительных приборов на любом типе топлива.

Что такое Мастер Флеш

Манжеты с хорошей степенью уплотнения называется Master Flash. Флеш мастер для трубы отличается хорошей эластичностью. Манжета хорошо проявила себя при прохождении мест стыковки крыши с дымоходной трубой. Для изготовления Master Flash, применяют разные материалы.

Конструктивные свойства уплотнителя

Отличия перед другими системами следующие:

• Установка при любой погоде;
• Самостоятельный монтаж. Значительная экономия денег на услугах специалистов;
• Долгий срок службы. При этом фирмы дают длительную гарантию;
• Огнеупорность на высоком уровне;
• Восстанавливает прежние размеры после воздействия максимальных температур;
• Низкая степень рыхлости дает высокую герметичность;
• Не ржавеет. Не гниет. Не слоится;
• Служит стабильно при постоянных перепадах температур;
• Эластичность способствует хорошему обволакиванию трубы.

Отличия уплотнителей

Трубные фартуки, применяемые ранее ушли в историю после появления манжеты. По своим свойствам они схожи, но кровельный уплотнитель дымохода показывает следующие преимущества:

• Выполнены из силикона, иногда из резины;
• Форма конуса со сгибающейся манжетой;
• Манжета обеспечивает плотное прилипание трубы к кровле без зазоров;
• Защита от воды и пыли — попутный бонус;
• Верх конуса копирует форму дымохода;
• Внизу есть соединение с уплотнителем.

Основание в виде фланца. Делается из разных видов материалов. Силиконовое, покрытое резиной основание для сборки на крыше с мощными ребрами, включает в себя металлические пластины. Она способствует тому, чтобы фланец совпал по форме с профилем.

При пологой кровле используют манжеты утеплителей, которые стоят под небольшим углом. Конусообразный гофрированный элемент, образующий округлые дырки с метками по радиусу позволяет произвольно изменять углы, делая уклон в определенных диапазонах. Часто оказывается, что основа перпендикулярна оси. В этом случае используется манжета для ровной, плоской кровли.

Общие принципы установки

Инновационные гнущиеся уплотнители оставили позади устаревшие виды уплотнителей по нескольким пунктам. Способность переносить резкие, постоянно повторяющиеся перепады температур.

Ремонт не требуется. Срок службы — не ограничен при соблюдении качества производителем. Сборка не требует выдающихся способностей. Верх конуса обрезается так, чтобы получилось малое отверстие. Конус нанизывают на трубу, а затем смещают вниз до основания. Чтобы работа протекала быстро, нужно трубу намазать хозяйственным мылом. В крайнем случае если нет мыла под рукой, можно просто намочить водой.

Способ крепления системы находится в прямой зависимости от покрытия крыши. Мастику битумную, силиконовый клей применяют в случае плоской гладкой крыши рулонным материалом. Если встречается на крыше скат, применяют саморезы.

Основание фланцев, срез конуса покрывают герметиком из силикона после завершения монтажа. Это делают, чтобы получить повышенную надежность. Можно дополнительно надеть хомут для верха кромки. Невзирая на силу фиксации система будет подвижна. Например при сильном нагревании Master Flash не треснет, не потеряет свою водонепроницаемость. При усадке дома манжета повторит форму окружения.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Виды монтаж уплотнителей, что такое Мастер Флеш

В ряде случаев дымоходная труба, выходящая через кровлю, контактирует с горючими материалами, лишёнными изоляции. В этом случае, следует использовать дымовую крызу со специальной проходкой.

Крыза в лиаметре  должна быть на 70-100 мм больше, чем диаметр проходящей через неё трубы.

Как вариант, можно задействовать силиконовый Мастер-флеш. Он также является защитным элементов от попадания осадков и влаги. Существует два вида этого изделия:

1. Прямой.
2. Угловой.

Важно и нужно обезопасить проход  в том месте, где предполагается вывод трубы. Нужна защита, причём надёжная от сырости, влаги, снега, дождя и ультрафиолетовых лучей. Надёжной защитой от внешних раздражителей как раз является «Мастер-флеш» (кровельная проходка)

Надёжной защитой от внешних раздражителей как раз является «Мастер-флеш» (кровельная проходка).

Давайте более подробно остановимся на каждом их них, и определимся с нюансами изделия и крепежа.

Критерии выбора

Главное предназначение крышного прохода около топочной трубы – охрана кровли от протекания воды и перегрева. Выбор средств изоляции трубы на кровле осуществляется с учетом геометрии дымохода трубы и геометрии кровли:

1. Для квадратных сечений системы лучше всего установить стальной фартук.
2. Для круглых сечений чаще применяются гибкие резино-полимерныепроходки.
3. Дымоходы «сэндвич» оборудуют стальными конусами, укрепленном под уклоном на железном фартуке.
4. Шифер либо металлочерепица оснащаются примыкающими планками из свинца либо конструкцией Мастер Флеш.

Имеется закономерность — чем дымоотвод станет располагаться ниже по скату кровли, тем больше затрат потребует изоляция прохода. Крыши, сделанные из профлиста, оборудуются трубами в таких зонах:

1. Около конька, в соответствии со СНиПом01/2003,что будет способствовать снижению снегообразованияи кислотного конденсата на стенках труб.
2. Изолирование топочной трубы на скате. Прокладка ее на дистанции до 600 мм от конька кровли понижает вероятность течи и предохраняет стропилы.

Котельное оборудование будет функционировать безопасно, только если изоляция выполнена с учетом всех требований санитарных правил и пожарной безопасности:

1. Между стропильной системой и кровлей нужно сохранять установленный размер, который устанавливается в зависимости от применяемых материалов. Горючие – 200-350 мм, негорючие – 200-250 мм.
2. Очередность слоев кровли, установленную технологией, изменять запрещается.
3. Только таким образом будет перекрыт доступ к влаге внутрь сформированного пирога, поскольку влажность является первопричиной быстрейшего уничтожения пластов.
4. Кровля изолируется от трубы путем создания зазора. В противоположном случае имеется возможность возникновения пожароопасной ситуации, поскольку большая часть использованных материалов для гидроизоляции относятся к горючим.
5. Короб – это необходимое устройство, создающее пожаробезопасноерасстояние трубы от горючих элементов кровли. Минимальный размер его должен быть не менее 150 мм. Внутрь конструкции засыпают любой материал, обладающий огнестойкими качествами.

Как выглядит уплотнитель для дымохода

Особенности термостойких герметиков

Герметиком называют специальный состав, способный создавать прочный изоляционный слой на обрабатываемой поверхности или между деталями. Термогерметик является наиболее надежным средством, и требования к нему весьма серьезны. Материал делают на основе жаропрочного силикона – полимера, представляющего собой прозрачную эластичную массу. Также в состав вводят иные вещества, усиливающие эксплуатационные свойства герметика (минералы, металлический порошок и прочие). Существуют также высокотемпературные эпоксидные клеи – двухкомпонентные средства, составляющие которых смешивают перед нанесением.

Области применения герметиков

Материалы широко используются в быту, промышленности. Герметики участвуют в монтаже труб отопления, трубопроводов снабжения холодной и горячей водой, ведь они выдерживают не только нагревание, но и перепады температур вплоть до минусовых. Термостойкие герметики подходят для печей, дымохода в бане, сауне, частном доме. Специальный автомобильный состав пригодится в укреплении и герметизации прокладок, швов двигателя, фар, глушителя автомобиля, выхлопной трубы.

При помощи герметиков можно проводить ремонт нагревающейся бытовой техники – чайника, варочной панели, духовки и даже самогонного аппарата. Обычно для такой цели используется пищевой термогерметик, который безвреден при контакте с продуктами питания с учетом нагрева. Такой же тип материала применяется при ремонте оборудования на пищевом производстве, фабриках, в заведениях общепита.

Прочие области эксплуатации герметиков:

• защита изделий из нержавейки, сплавов от проникновения влаги,
• профилактика повреждения сложной аппаратуры, работающей в воздушной среде, агрессивных условиях,
• восстановление электротехники, радиоэлектроники для заливки элементов и электроизоляции,
• защита деталей авто от коррозии,
• заделывание сварных швов газовых котлов,
• ремонт каминов, вентиляции, пожарных конструкций.

Основные свойства герметиков

Силиконовый герметик – жаростойкий материал, способность выдержать высокие температуры является его отличительной чертой. Обычные термостойкие герметики используют до +350 градусов, но есть составы, выдерживающие +1500 градусов, потому считающиеся огнеупорными. Материалы не воспламеняются, не подвержены горению, не являются взрывоопасными.

Прочие свойства герметиков:

• способность выдержать высокую нагрузку без утраты герметизирующих качеств,
• пластичность и эластичность (за счет этого шов после высыхания не трескается),
• хорошая адгезия с любыми материалами (при условии сухой поверхности в момент нанесения),
• влагонепроницаемость,
• долгий срок работы и большой период хранения,
• нетоксичность, безопасность для человека, окружающей среды и животных.

Практически любой герметик маслостойкий или бензомаслостойкий – он не портится от контакта с продуктами нефтепереработки. Также большинство средств невосприимчиво к действию слабых кислот, щелочей, иных химических веществ и бытовой химии.

К отрицательным свойствам герметиков можно отнести то, что они плохо скрепляются с влажными поверхностями, уровень адгезии сильно падает. Также перед применением следует обработать основание от мелкого мусора, иначе шов не будет служить длительно. Некоторые средства затвердевают не быстро, и до момента эксплуатации пройдет несколько суток. Герметик нельзя покрасить, краска на нем не держится, хотя в продаже есть цветные средства (красные, черные и прочие). Слишком большие щели заделывать термогерметиком не рекомендуется, поскольку в глубине материал может не затвердеть.

Дополнительные особенности герметиков

Термогерметики обладают и рядом сопутствующих свойств, которые порой не менее востребованы. Так, большинство из них устойчивы к УФ-излучению, потому годятся для наружных работ, например, для заклеивания дефекта печной трубы, кровельных проходов. Герметики морозостойки, что делает их незаменимыми при ремонте бань, печей и каминов в дачных домиках, которые отапливаются не круглогодично. Составы после нанесения не трескаются при вибрации, благодаря чему их используют для реставрации техники и оборудования.

Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов

Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука

Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

• Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
• Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

• Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
• Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
• Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно

Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход
