Правильная установка электрокотла отопления

Электрокотел для обогрева – виды, плюсы и минусы

Современному покупателю доступны следующие 3 разновидности электрокотлов:

• Классические. В основе установки лежит ТЭН, размещенный в теплообменном баке. Вода, проходя через теплообменник, контактирует с разогретой поверхностью ТЭНа, нагревается и распределяется по тепловому контуру системы. Главная особенность разновидности – простота монтажа, обслуживания и эксплуатации, распространенность моделей.
• Электродные. Разогрев теплоносителя осуществляется за счет сил, возникающих при прохождении электрического тока через толщу соленой воды от одного электрода к другому. По истечение срока службы электроды из-за растворения потребуется периодически менять.
• Индукционные. Принцип работы устройства основан на производстве тепла за счет возникновения вихревых токов в теплообменнике. Главным рабочим элементом является ферромагнитный стержень, монтированный в трубе из диэлектрика. Основной минус – высокая стоимость.

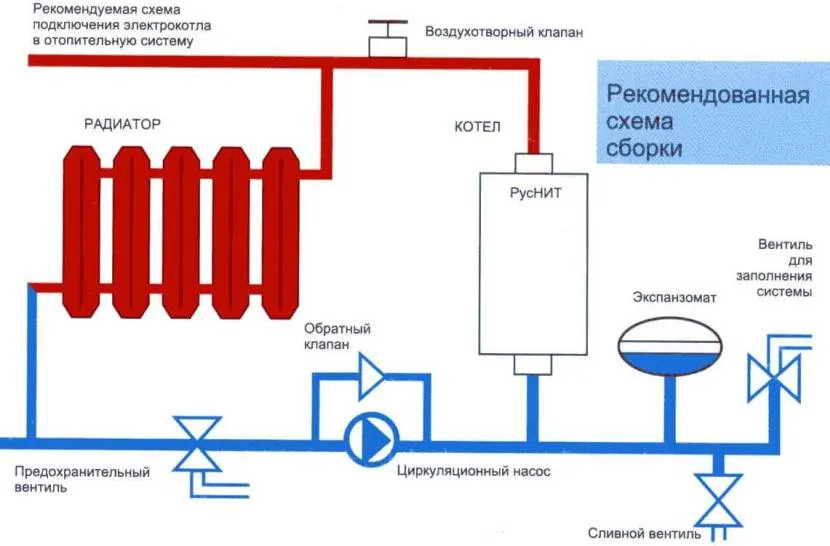

Установочная схема электрокотла для частного домаИсточник setafi.com

Чаще всего система отопления дома оснащается ТЭН-овыми разновидностями электрических котлов – ввиду простоты их монтажа и дальнейшего обслуживания, а также оптимальной стоимости и доступности. Среди их главных плюсов выделяются:

1. Высокий КПД.
2. Монтаж без специального разрешения.
3. Пожарная безопасность. Для работы не требуется применять газ или горючие жидкости, а механизм действия исключает процесс горения.
4. Длительный срок консервации. Способность сохранения полной работоспособности при простое от полугода и дольше, что особенно актуально для дачных домов.
5. Минимальные размеры и вес.
6. Возможность установки в любом помещении, без оборудования специальной котельной. Если габариты и условия позволяют, котел можно монтировать даже на кухне или в прихожей.
7. Большое разнообразие моделей по мощности и варианту установки.
8. Экологическая безопасность. При работе агрегат не выделят дыма, газа, копоти и сажи, и потому считается безвредным для человека и окружающей среды.

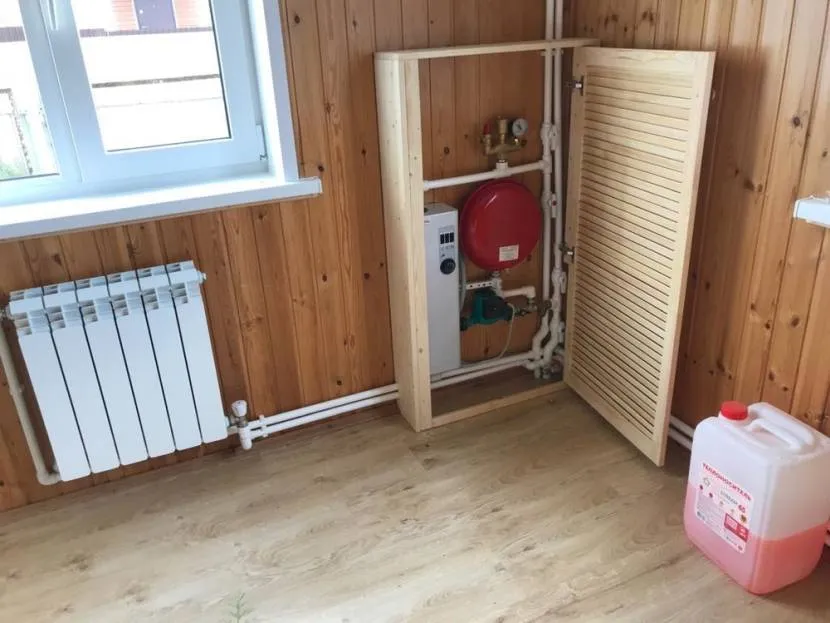

Пример установки компактного электрокотла в домеИсточник inrosstroy.ru

Главный недостаток проявляется в большом потреблении электроэнергии, что особенно актуально в регионах с высокими тарифами. Нивелировать его можно путем установки теплового накопителя. Также ввиду того, что прибор работает от сети на 220В, а то и все 380 вольт, возможно поражение электрическим током домочадцев. Поэтому подключение должно выполняться строго по электромонтажным правилам с обязательным заземлением токопроводящих частей.

Обвязка

Что должна включать схема обвязки электрокотла?

	Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
	Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
	Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
	Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
	Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

• Производительность (м3/час);
• Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
• Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

• Насос — перед котлом, на участке с наиболее низкой температурой;
• Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
• Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Выбор электрокотла для обогрева квартиры

Параметры и расчеты при подборе

Автономная система индивидуального отопления квартиры с электрическим котлом, требует грамотных расчетов, связанных с производительностью и существующих норм энергопотребления, установленных для каждого помещения отдельно. Если мощность электрокотла превышает установленные нормы, появляется необходимость согласования проекта подключения, с наличием технических возможностей выделения отдельной линии, в представительстве Ростехнадзора.

Расчеты необходимой мощности электрокотла, высчитывают по формуле – 1 кВт =10 м². Соответственно, для 1-2 комнатных квартир, будет достаточной мощность теплогенератора, 4-5 кВт. Эти параметры входят в оптимальные расходы электроэнергии, не требующие модифицирования электросети и увеличения мощности ветки.

Но, если устанавливается двухконтурный агрегат, учитывая затраты электроэнергии на бытовые приборы, потребуется увеличить ограничения в энергопотреблении. Подается запрос об выделении мощности. Подобным образом поступают, если котел работает от трехфазной электросети.

Лучшие производители квартирных электрокотлов

Некоторые модели могут работать на антифризе, другие, исключительно на теплоносителе с высоким содержанием соли или дистиллированной воде. Поэтому, после выбора нескольких вариантов, отбор продолжают по техническим параметрам.

Наиболее популярными моделями считаются:

• Европейские производители – Protherm Скат, AEG ETH, Vaillant eloBLOCK VE, Baxi AMPTEC, Bosch Tronic.
• Отечественные изготовители – Thermotrust ST и Thermotrust STi, ATON Electro KE, Tenko Стандарт, Tenko Премиум, THERMICS 710V и THERMICS 720V.
• Котлы украинского производства – Hot-Well Elektra Lux.

Европейские электрокотлы, стоят в 2-4 раза дороже, чем российские аналоги.

Правила установки электрокотла в квартире

ПУЭ для квартир, оговаривает основные правила, связанные с безопасной установкой и эксплуатацией электрического оборудования. В частности, в нормах указано, что, если возник пожар или были травмированы люди, по причине неграмотного подключения электроустановки, ответственность несет тот, кто выполнял монтаж. По этой причине, перевод на индивидуальное отопление в квартире, с помощью электрического котла, выполняет, исключительно, специалист, имеющий соответствующую лицензию и допуск работ.

В ПУЭ определены требования к установке электрокотла в квартире:

• Обязательно наличие заземления и защитных устройств. ТЭНовые электрокотлы, подключаются через автоматы и УЗО. Особенности работы электродного котла, запрещают применение УЗО, поэтому, подключение выполняется с помощью отдельных автоматов, напрямую от щитка энергоснабжения.
• Нормы пожарной безопасности – во избежание короткого замыкания и последующего возгорания, предписывают строгое соблюдение указанных производителем параметров: мощности тока, сечения проводов и материала жилы кабеля.

Установка электрокотла отопления в квартире, с нарушением указанных правил, неквалифицированным персоналом, приводит к отказу на ввод в эксплуатацию и штрафным санкциям. Квалифицированные электрики, имеющие соответствующий допуск, подключат котел за 3-4 часа. Монтаж остальной части системы отопления: установка радиаторов, системы водоподготовки и т.п., может быть выполнен самостоятельно.

Все про электрокотлы для отопления квартиры (220в – экономный): правила установки электрического индивидуального котла в многоквартирном доме, каким он должен быть, а также виды электросистем.

Как правило, жители многоэтажных домов, особенно старых построек, лишены такой привилегии, как выбор, каким видом отопления пользоваться.

Водяные полы по понятным причинам под запретом (нагрузка на теплосеть) и подключение их к централизованной системе без соответствующего разрешения чревато большими штрафами.

Другое дело, электрическое отопление квартиры в многоквартирном доме, на которое даже разрешение брать не обязательно, но и здесь есть свои подводные камни, в виде тарифов на свет и разнообразия подобных систем.

Прежде чем решиться на отопление квартиры электричеством, следует тщательно изучить плюсы и минусы всех типов обогревателей: от насосов до систем теплых полов.

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

• подготовка места для монтажа;
• обвязка котла;
• подключение к электросети и заземление;
• пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Схема обвязки электрокотла.

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении.

Как удешевить обогрев дома

Электрический котел любого типа работает с высоким КПД 96-99%. Вся подаваемая электроэнергия переходит в тепло и далее через теплоноситель к радиаторам, обогревая дом. Оптимизировать работу самого котла уже не имеет смысла, как в случае с газовыми или твердотопливными котлами.

Также подразумевается, что переходить к удешевлению отопления логично только после утепления самого дома, минимизации теплопотерь, кроме необходимого минимума в основном приходящегося на вентиляцию, неизбежные потери через ограждающие конструкции и оконные проемы.

Чтобы уменьшить выплачиваемые суммы за электричество придется обратить внимание на сам процесс обогрева дома, а также возможные варианты удешевления электричества. Откинув совсем уж странные идеи и предложения, остается два основополагающих инструмента:

• Перейти на смешанный тип оплаты электроэнергии, при котором в ночное время суток тариф дешевле.
• Выработать оптимальный режим обогрева дома. Определить время, когда действительно в доме должно быть тепло, а когда нужно лишь поддержать допустимый минимум.

Лучший результат достигается в случае комбинирования этих инструментов.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

• баком с тэном;
• реле включения/выключения тэн;
• датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.

Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

• А или L1;
• В или L2;
• С или L3.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

О том какие бывают виды водяного отопления частного дома можно прочитать тут.

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Элементы обвязки и правила их расположения

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

• Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
• Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
• Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
• Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

• Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
• Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Этапы монтажа

Установка электрокотла осуществляется по следующему алгоритму:

Проектирование и расчет. Прежде чем приобрести и установить котел требуется рассчитать по мощности с учетом площади и особенностей помещения, а также возможностей электросети. На данном этапе также планируется схема и дополнительное подключаемое оборудование, ГВС, теплые полы и проч.

Видео-обзор устройства обвязки электрокотла:

• Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
• Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
• Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
• Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
• Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Видео-пример эксплуатации отопления дома на электрокотле:

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

• Циркуляционный насос.
• Расширительный бачок.
• Клапан безопасности.
• Автоматический воздухоотводчик.
• Манометр.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.
