Отопление бани от котла в доме

Газовый обогрев бани

Водяной банный котел стоит достаточно дорого, при этом встроенный контур отопления особо на работу парилки не влияет, да и используется в бане преимущественно в холодное время года. С этой точки зрения приобретение и установка для бани системы отопления выглядит экономически неоправданным, особенно в ситуации, когда в банном помещении имеются лишь парилка да предбанник-раздевалка.

Кроме котельного способа подогрева воды, в парилке чаще всего имеется второй источник кипятка – наставной или навесной бак, в котором жидкость греется для обрызгивания засыпки каменки. Обычно в таком резервуаре кипятится от 50 до 100 л воды. Можно ли сделать отопление бани от бака?

Систему обогрева бани можно улучшить почти вдвое, если вместо наставного бака для отопления использовать систему со встроенным в печку теплообменником. Отбирать тепло от печи можно самыми разными способами:

• Установить в кирпичной печке систему трубчатых регистров из стальных труб;
• Монтировать в топку змеевик из меди или легированной стали;
• Использовать в качестве стенок топочной камеры конструкцию из сдвоенных баков.

Предлагаем ознакомиться Как сделать пол в бане своими руками

Для обеспечения эффективного отопления бани размер топочной камеры печи нужно будет подбирать исходя из повышенной производительности. Обычно топку для печи с водяным контуром выбирают под однократную загрузку не менее 2,5 кг дров.

Относительно новый способ обогрева жилых комнат в частных домах с использованием аккумуляторов тепла приобретает популярность и для отопления бани. Мало того, огромный бак с раствором щелочи или расплавом парафина чаще всего устанавливают либо в подвале здания, либо в ближайшей хозпостройке. Баня для этих целей подходит лучше всего.

Нагрев теплоаккумулятора выполняется либо за счет избыточного тепла в печи или солнечном коллекторе, либо электроподогревом в ночное время. В этом случае благодаря сниженному тарифу на электроэнергию расходы на отопление снижаются в несколько раз, особенно. если помещение бани находится рядом с домом. Еще более высокий уровень экономии можно получить, если решить проблему, как провести отопление в баню из дома.

При наличии возможности подключиться к системе газоснабжения, данный тип отопления обеспечит эффективный обогрев (подробнее: “Преимущества банной печи на газу и её модификаций”).

Преимущество газового теплоснабжения:

• экологическая безопасность;
• использование оборудования, отличающегося простотой эксплуатации и обслуживания;
• дешевый способ отопления.

Газовые котлы отопления бани даже в зимнее время в случае длительного неиспользования способны нагреть помещение до нужной температуры в течение нескольких часов в зависимости от площади помещения.

Система обогрева с теплыми полами

Современные системы напольного обогрева представлены электрическими и водяными теплыми полами. Водяные полы – экономичный и доступный способ нагрева помещений, требующий качественного монтажа, поскольку отремонтировать подобную систему достаточно сложно.

Чтобы отопить комнату отдыха, предбанник или моечную, достаточно установить теплые полы. Все работы можно выполнить своими руками. Для этого необходимо подобрать трубы подходящего диаметра, просчитать рабочее сопротивление отопительного контура и требуемую мощность насоса с учетом площади помещения.

Теплые полы могут сочетаться с радиаторным, электрическим и воздушным отоплением.

Виды отопления

Печное отопление в бане

Применительно к бане выделяют три типа отопления:

• Водяное;
• Электрическое;
• Печное.

Печное отопление применяется в банях без постоянно действующего водопровода и имеющих малую площадь. Это обусловлено тем, что печь предназначена для локального быстрого нагрева помещения, имеет нестабильный (эпизодический) режим работы. При таком способе отопления вода замерзнет в коммуникациях и их разморозит.

Водяное отопление является самой популярной конфигурацией обогрева помещений. Вода обладает подходящими теплофизическими свойствами и выступает отличным теплоносителем. Водяное отопление реализуется от централизованной системы или автономного теплогенератора. В качестве теплогенераторов выступают следующие типы устройств:

• Газовый котел;
• Твердотопливный котел;
• Жидкотопливный котел;
• Электрический котел.

Электрическое отопление делится на две схемы отопления:

• Водяное отопление с использованием электрического котла;
• Отопление отдельными приборами.

Отопительный газовый котел для бани требует получения разрешения и выполнения газового проекта. Отопление бани (сауны) электрокотлом не требует получения согласования, но реализуется сооружением водяной системы отопления.

Водяное отопление бани подразумевает постоянный режим работы для предотвращения замерзания коммуникаций. Приобретение котла (газового, электрического, твердотопливного) вкупе с расходами на топливо для обеспечения постоянного режима работы выливаются в серьезные финансовые затраты.

Использование отдельных отопительных электрических приборов несколько упростит ситуацию – не нужно беспокоиться о замерзании воды – но расходы на электрическую энергию будут иметь солидные размеры. К тому же электрическое отопление имеет еще один весомый недостаток – возможно отключение подачи электроэнергии и простой отопительного оборудования.

Печь-каменка

Печь получила своё название потому, что парообразование происходит путём выплёскивания воды на раскалённые природные камни, уложенные в специально отведённый для этого отсек. Печи данного типа отличаются большим разнообразием и по конструкции, и по используемому материалу, и по виду топлива.

С точки зрения компоновки печь-каменка может быть открытого или закрытого типа. В первом случае ёмкость для хранения камней имеет открытый доступ, во втором – закрыта крышкой. Открытая каменка достаточно быстро прогревает парилку и даёт сухой пар высокой температуры (более 100°C). Закрытая каменка тратит больше времени и топлива на прогрев помещения, а пар получается более влажным и менее горячим. Зато и остывает такая печь гораздо медленней, сохраняя тепло на протяжении длительного времени. Из вышесказанного следует, что открытая каменка лучше подходит для сауны, а закрытая – для русской бани.

Современные печи-каменки выпускаются практически под любой тип энергоресурса: дрова, газ, электричество. Главное, чтобы они с максимальной эффективностью обеспечивали нагрев до высокой температуры каменного материала, которой служит и для генерирования пара, и для сохранения тепла.

Особые требования предъявляются к свойствам камней: при нагревании они не должны выделять вредные для здоровья человека вещества и в то же время обладать высокой теплотворностью. К таким природным камням относятся жадеит, габбро-диабаз, базальт, белый кварц и др.

Упрощенные системы отопления бани

Наиболее простой в изготовлении, обслуживании и эксплуатации является система, в которой производится отопление бани от печи в парной. То есть, печь-каменка, обеспечивающая максимальный нагрев окружающего воздуха и получение разогретого пара, располагается в парном помещении, а ее топочная часть, через которую производится загрузка горючего материала, выносится в предбанник. При этом за счет реализации подобной конструкции производится отопление бани от банной печи одновременно и в парной, и в предбаннике. Отопление помывочного отделения бани в этом случае происходит за счет размещения в нем бака с горячей водой, а при необходимости и дополнительной батареи отопления.

Располагающийся в помывочном отделении бани накопительный бак, соединяется трубами с теплообменником, нагревающимся при помощи банной печи. Нагрев воды в накопительном баке производится при помощи циркуляционного насоса, прокачивающего воду через теплообменник, располагающийся либо непосредственно в области горения топлива, либо на дымоходной трубе печи.

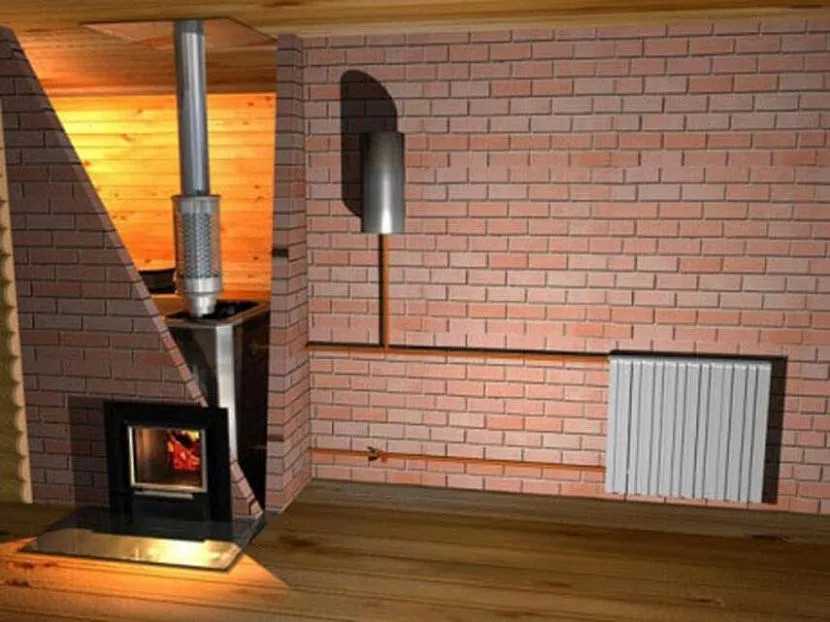

Печь для бани с теплообменником для отопления и получения необходимого количества горячей воды является наиболее эффективным и простым способом поддержания оптимальной температуры во всех помещениях бани. Такая комбинированная конструкция достаточно экономна с точки зрения расхода топлива, генерирует большое количество тепла и имеет сравнительно небольшое время выхода на рабочий режим.

Обустройство водопровода от скважины до бани

Для зимнего водоснабжения бани источник утепляют. Сооружают кессон из кирпича или других материалов. Ему нужно прочное бетонное основание с гидроизоляцией. Стенки также обмазывают битумом или покрывают снаружи рубероидом. Такие меры защитят сооружение от подтопления. По глубине кессон располагают ниже промерзающей почвы, а ширина должна обеспечить пространство, чтобы там свободно помещался человек для обслуживания скважины.

Сооружение утепляют. Так как оно находится в земле, защита от мороза необходима только сверху. Устанавливают двойной люк с утеплителем. Если местные климатические условия суровые, не помешает теплоизоляция стенок снаружи.

На подающей трубе устанавливают сливной кран. От него идет короткое колено в шахту. Чтобы слить влагу из бани, вентиль открывают на 10 минут, затем закрывают.

Зачем в бане устанавливать покрытие с подогревом?

Баню чаще всего располагают в небольшой отдаленности от жилища. В этом самостоятельном здании, основным элементом является печь каменка и отводные прогреваемые элементы, которые служат для парообразования. Но, ни для кого не секрет, что баня всего с одной печкой, без дополнительных элементов теплоснабжения, нагревается очень долго и пребывание в ней до этих пор крайне неприятное.

И, даже после нагрева всего помещения, полы зачастую остаются холодными. А, так как в ногах сосредоточенно огромное количество рецепторов, наступая на холодный пол, мы сразу рискуем заболеть. Чтобы исключить этот момент, лучше всего сделать покрытие с отоплением от печки.

Данная процедура не требует специальных навыков, покупки дорогостоящего оборудования и систем регулирования, а, благодаря тому, что площадь бани не так велика, затраты на покупку материалов будут минимальными.

Газовая система обогрева

При подключении к газовой магистрали отопление бани газом – самый быстрый и эффективный вариант системы.

Система имеет два варианта реализации:

• традиционная каменка, оснащенная газовой горелкой;
• газовый котел с установкой отопительных радиаторов и водяных труб.

Безусловным преимуществом подобного отопления является отсутствие неприятных запахов, образования сажи и копоти. При этом газовое оборудование обладает компактным корпусом, незначительным весом и при установке не требует много места. Мощность стандартного котла достигает 45 кВт, чего достаточно для нагрева помещения площадью до 280 кв. м.

Схемы и чертежи подключения воды

Водопровод состоит из трех частей, их диаметр одинаков:

1. Основная. Тянется от дома до бани (20 м) в траншее глубиной 0,5 м.
2. Ввод в подвал дома для подключения к питающему трубопроводу.
3. Ввод в баню для пользования.

Основной участок горизонтальный, вводы вертикальные.

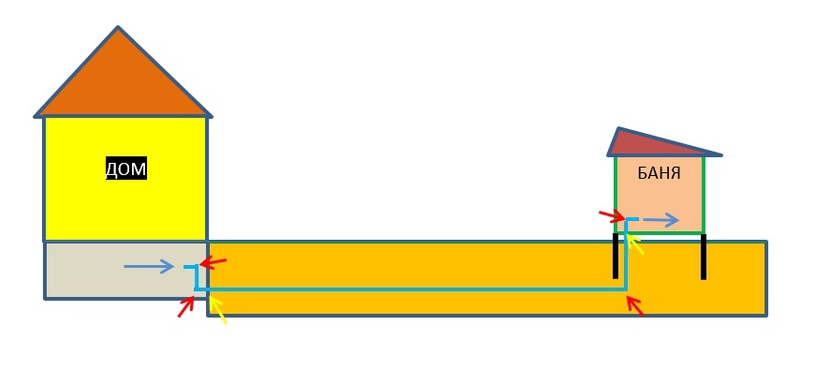

Набросал примерную схему. Ввод в баню предусмотрен снизу, через пол. Вертикальные участки присоединяются, внизу к горизонтальной трубе, через фитинги (отводы 90°), а верху, через такие же отводы, монтируются шаровые краны.

В подвале дома через кран поступает вода из центрального водопровода, а в бане от крана идет внутренняя разводка. Зазоры в местах прохождения труб через фундамент дома и пол бани заполняются монтажной пеной для уплотнения и утепления.

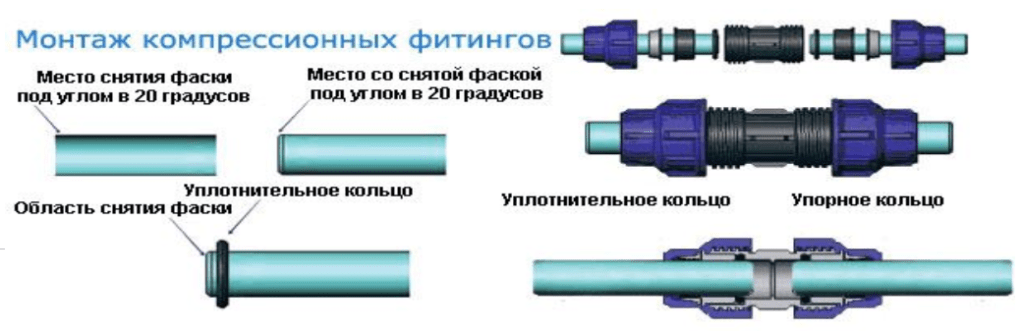

Красные стрелки указывают на места установки соединительных фитингов, желтые — на места утепления монтажной пеной.

Греющий кабель крепится к внешней поверхности трубы стяжными хомутами с шагом 30 см. Поверх надевается термафлекс и также стягивается хомутами. Трубопровод по всей подземной части располагается в деревянном коробе для защиты от механических воздействий.

Плеть водопровода с греющим кабелем.

Обогрев водой и жидким топливом

Водяное отопление сегодня становится все популярнее. Этому способствует большой выбор оборудования, которое может использоваться. Следует помнить, что такого типа отопление в бане должно быть устроено так, чтобы в теплое время года можно было его отключить, оставив работать теплообменник только на нагрев воды. То есть нужно приобретать котел с двумя контурами.

Осуществляется с применением трех типов топлива:

Газа. Чтобы организовать обогрев газом, нужно обязательно подключиться к общей системе газоснабжения. Также потребуется специальное оборудование, через которое и будет поступать топливо. На территории нашей страны есть большое количество населенных пунктов, которые до сих пор не обеспечены газом. Альтернативный тип топлива – сжиженный или баллонный газ – имеет повышенную степень пожароопасности.
Электричество

Чтобы обогрев электричеством обеспечивал комфортную температуру в помещении, важно точно выбрать мощность оборудования. Из-за сложности этих расчетов приобретать и устанавливать своими руками электрокотел не рекомендуется. В отличие от обогрева газом, использование электричества не требует установки дымохода

Недостаток – высокая стоимость электрических котлов, а также сложность технического процесса.
Дрова. Система на дровах позволяет относительно быстро прогреть помещение. Вообще обогрев парной частного дома с помощью оборудования на дровах традиционен. Но многим не нравится сложность процесса заготовки топлива и растопки печи.

В отличие от обогрева газом, использование электричества не требует установки дымохода. Недостаток – высокая стоимость электрических котлов, а также сложность технического процесса.
Дрова. Система на дровах позволяет относительно быстро прогреть помещение. Вообще обогрев парной частного дома с помощью оборудования на дровах традиционен. Но многим не нравится сложность процесса заготовки топлива и растопки печи.

Как рассчитать мощность

Какой котёл нужен для тёплых водяных полов — экономичный, поэтому выбираем с учётом его производительности. Чтобы подобрать подходящую модель, требуется рассчитать мощность.

Средний данный показатель агрегата для загородного строения — на 10 м2 требуется 1 кВт мощности, то есть, удельная производительность — 100 Вт на м2. Но это достаточно грубый расчёт, который подходит для здания из кирпича с минимальными теплопотерями.

При установке газового оборудования — необходимо подготовить и провести согласование проекта с госорганами, и получить разрешение от газовой инспекции. В проекте есть раздел, в котором указан расчёт мощности аппарата.

Если в планах размещение электрического или пиролизного котла, то применяется форма для подсчёта нагрузки дома. Формула подходит для регионов средней полосы, если квартира находится в северных районах, используется поправочный коэффициент 1,2 или 1,3. При плохой изоляции или обеспечения ГВС, так же применяется коэффициент 1,2.

Рассчитаем на примере производительность генератора для дома 250 м2 в северном регионе, с плохим утепление и ГВС:

Если помещение находится в центральном районе, то расчёт показатель выглядит так:

Если помещение хорошо утепленное и не требуется горячее водоснабжение, то:

Не рекомендуется делать большой запас мощности, помимо удорожания теплоэнергии, это приведёт к перегреву ТП и выходу из строя.

Нагрев воды с помощью дров

Устройство состоит из металлического бочка, который подсоединен к печи

Также в дровяном котле важно наличие таких элементов, как патрубка и смесителя. Ведь именно от них зависит температура нагрева воды

Вот здесь и видно действие постоянного потока холодной жидкости. При поступлении которой в бак, вытесняется горячая вода, при этом повышая давление в котле. Такой процесс повторяется в периодическом порядке.

• Агрегат достаточно популярен из-за компактности. Так как занимает мало места, за счет вертикальной вытянутой формы. И устанавливается в моечном помещении.
• Система нагрева также может быть разной, начиная от агрегата с топочной камерой, заканчивая устройством с ТЭНом. Такие агрегаты стоят достаточно бюджетно, так как имеют российское производство.

Самодельный бойлер

Изготовление агрегата для нагрева воды возможно и своими руками. Для этого нужно иметь в наличии инструменты. И знать всю систему изготовления бойлера. Этому легко научиться при помощи уроков в интернете.

• По мнению мастеров лучше всего изготавливать агрегат, который не подсоединяется к прямому водопроводу.
• Поэтому прибор будет состоять из накопителя жидкости, который действует при определенном давлении.
• Он размещается на возвышенном месте и снабжается трубой с определенным диаметром.

Установка бойлера также требует некоторых нюансов. А точнее, прибор нельзя устанавливать ни на какой поверхности, кроме бетонной. Поэтому при проектировании бани, нужно учесть этот нюанс.

Подключение к теплотрассам

Подключение к централизованным теплотрассам не только бань, но и частных домов весьма проблематично. Это обусловлено гидравлическим строением центральной системы теплоснабжения. Подключение малозначимого объекта малой мощности, без возможности постоянного доступа для ремонта и обслуживания может негативно повлиять на работу всей централизованной системы в целом.

Как правило, теплоснабжающие организации не принимают заявлений и не выдают технических условий для подобных мероприятий.

Чтобы поддерживать комфортный температурный режим в основных помещениях бани и обеспечивать горячее водоснабжение, важно правильно организовать отопление в бане от печи-каменки, расположенной в парилке, или использовать альтернативные источники. При этом автономную систему отопления каждый владелец бани сможет сделать самостоятельно, не привлекая стороннюю помощь

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу —  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.

Принцип работы

При обустройстве парового отопления на даче в качестве теплового источника применяют печку или котел. Вода с их помощью нагревается до температуры кипения, потом начинается процесс испарения. Пар по трубопроводу проникает в батареи, отдает тепло, постепенно конденсируется. Образовавшаяся в результате вода стекает в теплообменник по обратной трубе.

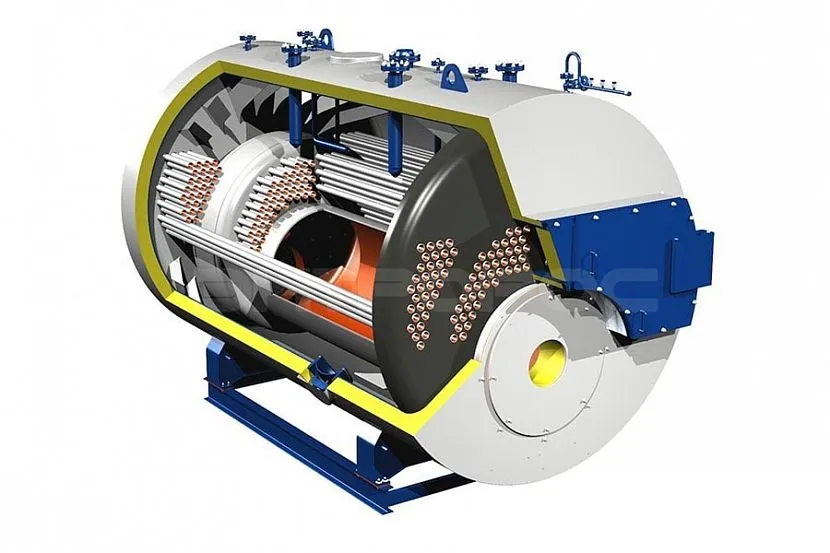

Паровой котел

При выборе водонагревателя чрезвычайно важно обращать внимание на производительность агрегата. Чем больше площадь отапливаемых помещений, тем мощнее должно быть нагревательное устройство.

В домах, где обустроено паровое отопление, зачастую применяется твердотопливный котел

Современный газовый теплогенератор обладает сравнительно большей эффективностью. Использовать электрический прибор для обогрева жилья экономически невыгодно, что связано с большими расходами на оплату электроэнергии

В домах, где обустроено паровое отопление, зачастую применяется твердотопливный котел. Современный газовый теплогенератор обладает сравнительно большей эффективностью. Использовать электрический прибор для обогрева жилья экономически невыгодно, что связано с большими расходами на оплату электроэнергии.

Бытовые паровые котлы используются в качестве источника тепла для отопления дома: они подогревают емкость с водой и гонят образовавшийся пар в трубы отопленияИсточник eurosantehnik.ru

Печь

Если в доме есть печка, она может служить источником тепла при устройстве парового отопления. Это избавит от дополнительных растрат на демонтаж устройства, ремонт помещения. Также стоит помнить: уголь и дрова – недорогое топливо. При его применении отсутствует зависимость от централизованного электро- и газоснабжения.

Парогенератором выступает теплообменник, его можно смастерить своими руками либо заказать. Сама конструкция достаточно простая, состоит из соединенных между собой металлических труб.

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменникИсточник 1-teplodom.ru

Выбор котла

Водонагревателей, которые были бы предназначены конкретно для тёплых водяных полов, нет. Ряд производителей выпускают аппараты, имеющие функцию «тёплый пол», но этот режим лишь ограничивает уровень нагрева воды. Кроме этого, надо учитывать, какой вид теплоносителя разрешён для данной модели. Есть аппараты, которые не работают с антифризом, об этом указано в инструкции к оборудованию.

КОТЕЛ ДЛЯ ТЕПЛОГО ПОЛА!

Смотрите это видео на YouTube

В принципе, обслуживать пол с обогревом может любая модель водонагревателя, главное правильно произвести обвязку и подключение.

Какие особенности выбора водонагревателя, и на что нужно обращать внимание:

1. Совместим ли он с половым отоплением — способен ли он поддерживать требуемую температуру теплоносителя. В противном случае, нужно будет подбирать дополнительное оборудование.
2. На сколько эффективно он будет работать в системе — этот показатель влияет на потребление ресурса (топлива).
3. Удобен ли он в обслуживании и эксплуатации — сколько времен он потребует, чтобы настроит его на нужный уровень нагрева.
4. Нет ли сложностей в монтаже — сможете ли вы установить его самостоятельно.

Кроме этого, теплогенераторы нужно выбирать в зависимости от площади и условий эксплуатации, при этом уделяется внимание:

1. Мощности — определяется она с учётом размера отапливаемого помещения и степени его утепления. В документах указана площадь, для которой предназначен прибор, при условии качественного утепления. Если вы не знаете теплопотери дома, то мощность надо брать с запасом 25%. Чрезмерное превышение требуемой производительности может привести к перегреву, и поломке оборудования.
2. Наличию функции управления мощностью — газовые котлы часто оснащены такой возможностью. Регулировка может производится в ручном режиме или автоматически. Модели автоматического типа экономичней, требуется задать несколько показателей, и дальше за поддержанием температуры в заданном уровне, и отключение нагрева отвечает автоматика.
3. Энергозависимость — применение электронасоса для принудительного движения жидкости увеличивает производительность котла, но делает его менее автономным, и зависимым от энергоресурса.
4. Типу нагрева теплоносителя — если оборудование требуется не только для обогрева помещения, но и для обеспечения ГВС, то нужен двухконтурный проточный котёл. При необходимости нагревать большой объём воды, лучше покупать накопительную модель.

Стоимость обогревателя каждый определяет для себя сам, отталкиваясь от наиболее дешёвого энергонасителя. У кого-то это газ, а у кого-то — дрова. При наличии в доме многотарифного счётчика, выгодным будет электричество.

Электрический котёл наиболее подходящий для гидрополов, так как он способен удерживать температуру на заданном уровне при маленьком расходе электроэнергии. 1 кВт электричества преобразуется в кВт тепла. Если площадь обогрева не значительная, то его можно подсоединять на прямую.

Чтобы подключить коттедж внушительной площади,  потребуется узел подмеса. При монтаже газового оборудования, без распределительного узла не обойтись, так как прямое подключение не рекомендовано. А подпитывание  тёплого пола от твёрдотопливного котла приводит к увеличению расходов, за счёт приобретения дополнительных компонентов.

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Предлагаем узнать какой котел для теплого водяного пола выбрать, как рассчитать мощность, схемы и инструкция к монтажу.

Газовый котел – специализированный агрегат, производящий нагрев воды и охлаждение жидкости посредством природного газа. Система оснащается узлом смешивания теплоносителя, который имеет коллектор, термостатический смеситель и насос, благодаря чему поддерживается необходимый температурный режим. Горячая вода движется по контурам.
