Отопление в частном доме из полипропиленовых труб своими руками

Отопление дома без насоса. Два проверенных временем варианта

До 90-ых годов прошлого века, отопление дома без насоса было единственно доступным, так как было не развито направление по изготовлению циркуляционных насосов и продвижению их в массы. Таким образом, владельцы и застройщики частных домов вынуждены были монтировать отопление в своих домах без насоса.

Но когда в 90-ых годах в СНГ начали привозить хорошее котельное оборудование, трубы и компактные циркуляционные насосы, то ситуация резко изменилась. Все начали монтировать системы отопления. которые без насоса не работают. Про самотечные системы стали забывать. Но сегодня ситуация меняется. Застройщики частных домов вновь вспоминают об отоплении дома без насосов. Так как повсеместно можно проследить перебои и нехватку электроэнергии, которая так нужна для работы циркуляционного насоса.

Особенно остро вопрос качества и количества подачи электричества стоит в новостройках.

Вот почему сегодня как никогда вспоминается одна пословица «Все новое – это хорошо забытое старое!». Эта пословица очень актуальна сегодня, для отопления дома без насоса.

Например, раньше для отопления использовались только стальные трубы, самодельные котлы и открытые расширительные баки. Котлы были с низким КПД, трубы стальные громоздки, и их не рекомендуется прятать в стены.

Расширительные баки располагали на чердаках. из-за этого были тепло потери и угроза залива крыши или промерзания трубок в баке. Что в свою очередь часто приводило к взрыву котла, разрыву труб и человеческим жертвам.

Сегодня благодаря современным котлам, трубам и другим устройствам отопления можно сделать шикарную, экономичную систему отопления без насоса. Благодаря современным экономичным котлам можно добиться существенной экономии.

Современные пластиковые или медные трубки можно легко спрятать в стены. Так же отопление дома сегодня можно сделать, как с радиаторами, так и с теплыми полами.

Сегодня можно выделить две основные системы отопления дома без насоса.

Первая и самая часто встречающаяся система называется Ленинградка. или с горизонтальным разливом.

Главное в системах отопления дома без насоса — это уклон труб. Без уклона система работать не будет. Из-за уклона «Ленинградка» не всегда подойдет, так как трубы проходят по всему периметру дома. Так же из-за того, что уклона может не хватить, приходиться опускать котел ниже уровня вашего пола. Котел в этом случае неудобно топить и чистить.

Так же при монтаже системы отопления дома без насоса Ленинградки мешают дверные проемы по пути следования труб. При этом необходимо сделать подоконники высотой не менее 900мм.

Это нужно, чтобы был смонтирован радиатор и хватило высоты для труб по уклону. В остальном система вполне работоспособная, именно с чугунными, стальными и алюминиевыми радиаторами.

Вторая система отопления дома без насоса называется «Паук» или вертикальная система с верхним разливом.

На сегодня это самая надежная и практичная система отопления дома без насоса. Главное, что система «Паук» лишена всех недостатков «Ленинградки», за исключением уклона именно обратки, из-за которого тоже приходится опускать котел ниже пола.

В остальном система «Паук» — это самая работоспособная система. К системе «Паук» можно прикрутить любые радиаторы и теплые полы. Можно на радиаторы в системе «Паук» смонтировать клапаны под термоголовку и спрятать трубы в стены и так далее.

Сегодня все чаще приходится рекомендовать застройщикам именно систему «Паук», т.к. на сегодня это идеальная система отопления дома без насоса.

Благодарим Вас, что дочитали эту статью!

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Внимание! Поверхность свариваемого полипропилена должна быть чистой и сухой. Используем ветошь и обезжириватель

Обязательно удаляем воду в случае ремонта или переделок системы.

Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.

Порядок монтажа

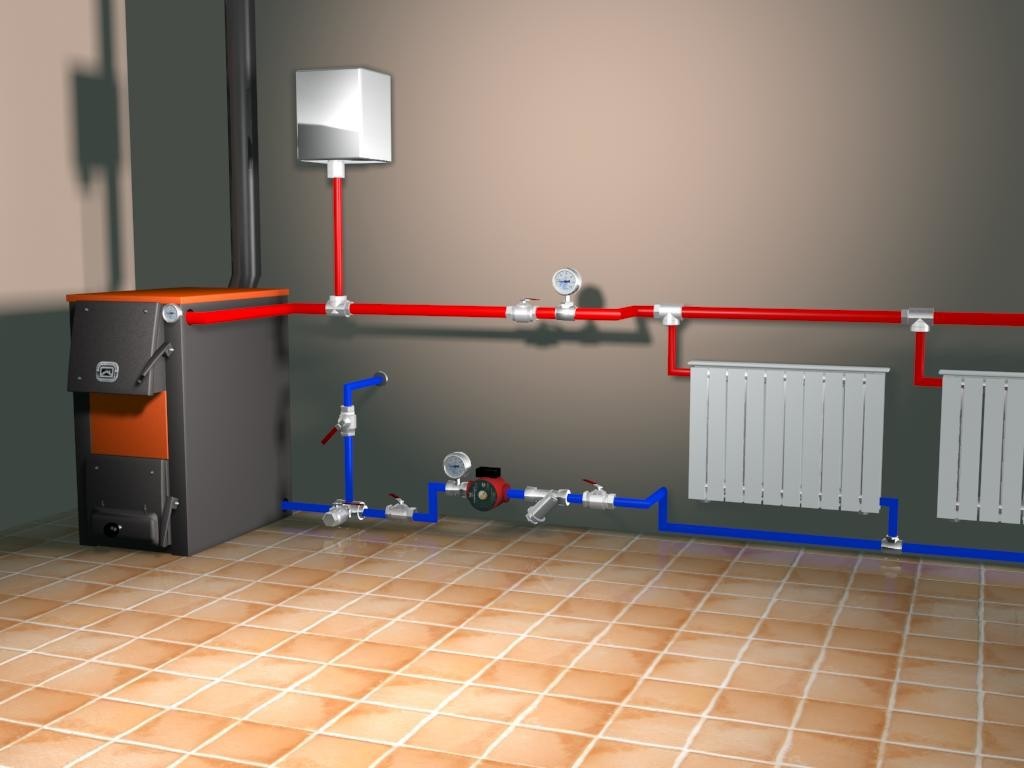

Собирается однотрубная система следующим образом:

В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
На стены вешаются радиаторы отопления.
На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Подсчет расхода тепла на вентиляцию

Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:

Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
(tв – tн) – как в предыдущей формуле;
с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).

Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.

Виды парового отопления для частного дома

Паровое отопление в частном доме может выполняться по двум принципиальным схемам:

Одноконтурное отопление. Как следует из названия, такая паровая печь для дома имеет лишь один контур, предназначенный исключительно для транспортировки тепловой энергии к жилым помещениям.
Двухконтурное отопление. Такая схема парового отопления в частном доме состоит из двух контуров, один из которых обеспечивает работу отопления, а второй необходимо для функционирования горячего водоснабжения.

Чтобы система могла работать правильно, в ней нужно использовать специальный котел для парового отопления и подходящие радиаторы. Все дело в том, что пар разогревается до высокой температуры, которая иногда превышает 100 градусов, и давление при этом также довольно высокое. Трубопровод системы может располагаться как горизонтально, так и вертикально. Разводка магистралей может выполняться по нижней или верхней схеме. При подборе труб нужно главным образом оценивать особенности помещений, в которых они будут располагаться.

Как правильно паять полипропилен

Чтобы наглядно увидеть как правильно паять смотрите видео представленное на нашем сайте. Паять полипропиленовые трубопрокаты надо аппаратом для спайки полипропилена.

Видео: как паять полипропилен

https://youtube.com/watch?v=syUA—1sGSo

Как правильно паять полипропиленовые трубы для отопления своими руками можно посмотреть на видео. Это упростит выполняемую работу, а сам процесс происходит в такой последовательности:

Прибор которым будем паять включают в сеть. Начинать работу разрешают после того, когда сигнальный индикатор погаснет вторично.
Заготовки срезаются по нужному размеру. Для этого используют специальные ножницы.
Ее край, который будем паять нужно, зачистить от фольги. Для таких действий используется шейвер, ним можно снять фаску до нужного показателя. Можно выполнить эту работу и ножом, но такой вариант является более трудным.
Трубу с фитингом надевают на насадки и держат нужное время. Длительность прогрева зависима от размера трубы. Эти показатели прилагаются в инструкции к паяльнику.
Далее стыкуются детали. При этом необходимо следить, чтобы не было перекоса, нельзя двигать и поворачивать детали.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться при воздействии теплоносителя. При этом трубомагистраль изгибается. Чтобы предупредить эти проблемы используют компенсаторы.

Они выполнены в форме петли из отрезка полипропиленовой заготовки. Обычно такие детали устанавливают в местах большой длины трубопровода.

Если некуда смонтировать компенсатор, то следует в месте поворота оставлять свободное пространство на линейное расширение труб. Тогда трубопровод свободно растянется, и при этом не будет упираться в стенку.

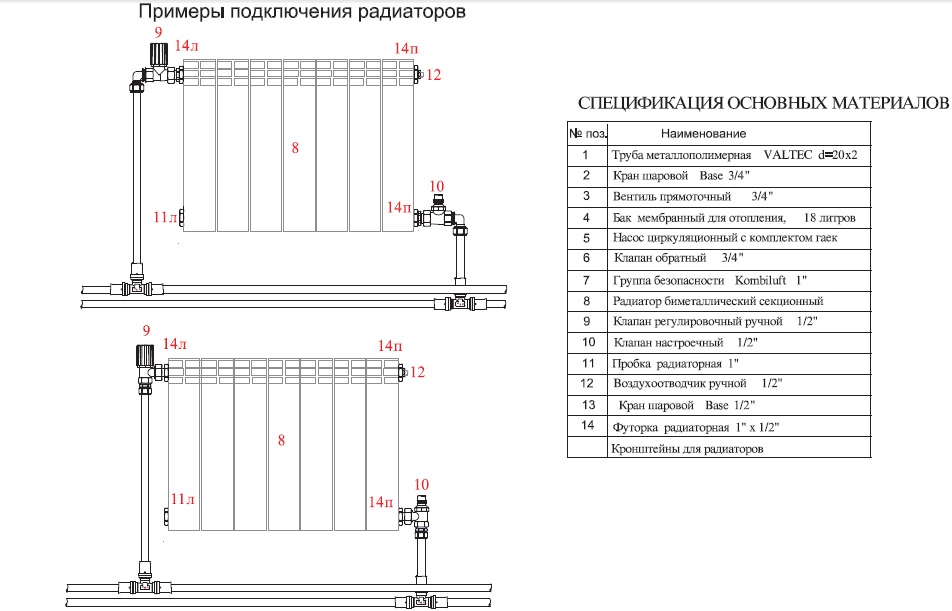

Подсоединение приборов

Для быстрой и надежной работы советуют применять быстроразъемные фитинги – американки. Их надевают на конечные участки трубопровода.

Крепление радиаторов

В частном доме своими руками крепление радиаторов отопления производят при помощи специальных элементов, которые идут в комплекте. Такие крепежи предусмотрены для тяжелых агрегатов с водой. Применять самодельные конструкции для крепежа может быть не безопасно.

Как монтируется система отопления из полипропиленовых труб своими руками можно посмотреть на видео. Здесь вся последовательность работы изложена очень детально.

В целом такую работу может выполнить любой человек, не имеющий большого опыта. На это не уйдет много времени.

Смотрите видео уроки на нашем сайте, и у вас не возникнет никаких проблем с монтажом!

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

Схема отопления в частном доме

В частных домах часто используется однотрубная система отопления с циркуляционным насосом.

Схемы отопления в частном доме, с трубами из полипропилена, могут быть самыми разными. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивное протекание теплоносителя и равномерный прогрев помещений. Возможно применение вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку – пожалуйста.

Таким образом, в частных домах используются самые разные схемы отопления. Они хорошо прогревают помещения, но в них крайне желательно использовать циркуляционные насосы. Благодаря этому обеспечивается нормальная циркуляция теплоносителя.

Запорная арматура

Наряду с уже перечисленным выше оборудованием, для управления и обслуживания водяного отопления используется следующая запорно-регулирующая аппаратура:

Краны. Способны полностью перекрывать поток, чтобы отсекать конкретный прибор или целый стояк.
Балансировочные вентили. С их помощью осуществляют гидравлическую настройку.
Трех- или четырехходовые клапаны. Регулируют температуру воды, смешивая или разделяя разные ее потоки.
Термостатические радиаторные вентили. Используются в автоматических системах регулировки расхода теплоносителя.
Предохранительные клапаны. В случае критических скачков давления в сети сбрасывают давление.
Автоматические воздухоотводчики. Автоматически удаляют воздушные пробки.
Краны Маевского. Дают возможность спускать воздух ручным способом.
Фильтры сетчатого типа. Удаляют из теплоносителя грязь и шлак.

Информация о том, из чего состоит система отопления частного дома, даст возможность заранее подсчитать все расходы.

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
Невысокое магистральное давление и практически полное отсутствие гидроударов.
Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
Небольшая протяженность трубной магистрали исключает воздушные пробки.
Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам. В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

Разница температуры между отдельными радиаторами;
Трудность балансировки и регулирования, низкая маневренность;
Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:

Радиаторные контроллеры.
Терморегуляторы.
Балансирующие вентили.
Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

https://youtube.com/watch?v=5Zn879h-HT0

https://youtube.com/watch?v=RSdQS5hZfgE

https://youtube.com/watch?v=aLHwBDGc6w0

Монтаж отопления из полипропиленовых труб своими руками

Полипропиленовые трубы соединяются при помощи резьбовых или нерезьбовых фитингов. Резьбовые фитинги бывают как разъемными, так и неразъемными.

При монтаже отопления из полипропиленовых труб нужно руководствоваться следующими техническими условиями:

трубы из полипропилена требуется прокладывать подальше от открытых источников огня;
если возникла необходимость в установке бака или водомера, лучше использовать резьбовые и разъемные фитинги. Неразъемные фитинги применяют только вместе с гибкими шлангами;
не допускается использование грязных и деформированных фитингов, а также самостоятельная нарезка резьбы;
в случае стыковки ровных отрезков либо соединения полипропиленовых труб разного диаметра, нужно использовать муфты;
чтобы не перегнуть трубу из полипропилена в местах поворота, при монтаже нужно использовать специальный угольник;
в местах разветвления используются тройники.

Ознакомившись с обязательными условиями проведения работ, можно приступать к процессу монтажа.

Разводка отопления

Как мы говорили ранее, для удобства работы, экономии времени и денежных средств, а также для достижения максимального КПД собранной системы, в проекте необходимо указать расположение следующих элементов:

уголки;
муфты;
отопительное оборудование;
крепежи.

Трубопровод подходит к батареям снизу или сбоку, и выполняется по одно- или двухтрубной схеме.

Монтаж радиаторов

Прежде чем соединять полипропиленовую трубу с батареей, батарею необходимо предварительно собрать, оснастив необходимыми элементами регулировки, и закрепить на стене.

Монтаж отопительного радиатора производится следующим образом:

Наносим разметку в местах, куда будут установлены батареи. Согласно СНиП, между радиатором отопления и стеной должен быть зазор не меньше 2 см, а расстояние от батареи до пола должно быть 10-15 см.
Устанавливаем кронштейны для подвешивания радиатора отопления. Для этого вам понадобится уровень, чтобы радиатор висел ровно, и дюбель-гвозди для крепления кронштейнов к стене.
Далее происходит установка радиатора отопления на кронштейны.

По этой схеме происходит монтаж всех батарей в помещении.

Подключение батарей

Порядок действий при подключении полипропиленовой трубы отопления к радиатору будет следующим:

Начинаем с крепления к радиатору переходной муфты. Нужно помнить, что для соединения полипропиленовых труб с алюминиевым отопительным радиатором используются специальные муфты, отличающиеся от тех, которыми подключают полипропиленовые трубы к чугунным батареям.
К установленной муфте подключаем шаровой кран, радиаторный клапан или регулировочный вентиль.
К данному крану подключаем полипропиленовые трубы.
Согласно вышеописанным шагам производится подключение выхода батареи к трубе отопления.

Это и есть основные этапы подсоединения труб ПП к радиаторам отопления.

Читайте материал по теме: Как поменять радиатор отопления без ошибок
