Водотрубные и жаротрубные котлы

Паровые котлы твердотопливные от производителя

ДОСТАВИМ ПО РФ И СНГ! СДЕЛАЕМ МОНТАЖ И ПНР!

Заказать из наличия

Преимущества твердотопливных паровых котлов «Ural-Power»:

• Возможно исполнение из нержавеющей стали.
• Цена ниже зарубежных аналогов.
• Поставка из наличия.
• Выезд специалистов на монтаж и ПНР по России и СНГ.
• Вырабатывает насыщенный и перегретый пар от 110°C до 215°C и давлением от 0,7 кгс/см² до 16 кгс/см².
• Автоматизированная работа без постоянного присутствия обслуживающего персонала.
• Низкий расход топлива — снижение себестоимости продукции.
• Компактный размер и вес.
• Быстрое получение пара через 20-30 минут после пуска.
• Широкий диапазон температур питательной воды – от 5°C до 100°C.
• Высокий КПД до 90% (в зависимости от вида топлива).
• Регулировка параметров вырабатываемого пара.
• Подключение паровой установки в течение 1 дня.
• Установка резервных питательных насосов.
• В конструкции предусмотрена продувка.
• Срок эксплуатации не менее 10 лет.
• Сертифицированы в РФ и СНГ, имеют положительное заключение экспертизы Промышленной безопасности.
• Дополнительно: экономайзер, деаэратор, пароперегреватель, автоматическая продувка, водоподготовка, возврат конденсата, ЗИП в наличии на складе в России.

Предложение за 11 минут

Также производим паровые котлы на любом виде топлива:

• паровые котлы на газе;
• паровые котлы на дизеле;
• паровые котлы на мазуте.

Сферы применения промышленных паровых котлов «Ural-Power».

1. Паровые котлы для пищевой промышленности: молочные комбинаты и молокозаводы, пивоварни и пивзаводы, сыроварни, маслозаводы (производство жиров), мясокомбинаты, рыбокомбинаты и рыбные заводы, консервные заводы.

2. Паровые котлы для сельского хозяйства: агрохолдинги, грибные заводы.

3. Паровые котлы для производства стройматериалов: ЖБИ заводы и бетонные заводы, битумные заводы, асфальтовые заводы.

4. Паровые котлы для деревообрабатывающей и целлюлозно-бумажной промышленности: деревообработка, производство картона и картонные заводы, целлюлозные комбинаты и целлюлозно-бумажные комбинаты, производство гофрокартона, производство фанеры и фанерные заводы.

5. Паровые котлы для нефтегазовой промышленности: промывка цистерн, промывка скважин, промывка оборудования.

6. Паровые котлы для легкой промышленности: швейные фабрики и швейные цеха, текстильные фабрики и текстильные заводы, кожзаводы.

Самым распространенным для перечисленных сфер является промышленный газовый паровой котел и промышленный паровой котел на дизеле.

Паровые котлы по своему назначению делятся на:

• Промышленные паровые котлы — вырабатывают насыщенный пар для технологических нужд.
• Энергетические паровые котлы, вырабатывающие перегретый пар, используемый в паровых турбинах для выработки электрической энергии. Подобные котлы используются на ТЭС и ТЭЦ в связке с турбогенераторами. Такая связка называется турбоагрегатом.

Паровые установки для паровых котельных, производятся в виде модульных паровых котельных и мобильных передвижных паровых установок. В модульные паровые котельные устанавливаются паровые котлы собственного производства или аналоги по желанию Заказчика. Паровая котельная установка поставляется заказчику в полной заводской готовности в виде утеплённого блок-модуля, в котором смонтировано всё необходимое котельное паровое оборудование. Цены на паровые котлы могут отличаться и зависят от технических характеристик, комплектации и вспомогательного оборудования.

Купить паровой котел или паровую котельную в ]«Уральская энергетика» можно с помощью бесплатной консультации наших специалистов по телефону или через форму обратной связи.

Консультация и подбор характеристик

Составные элементы паровых котлов

В конструкцию установок входят следующие элементы:

• емкость для преобразования воды в пар – в качестве нее выступают трубы разного диаметра;
• топочная камера – обеспечивает выработку тепла из энергоносителя;
• дымоходная труба – служит для удаления продуктов сгорания из топочной камеры, поддерживает циркуляцию воздуха в паровом котле.

Набор основных элементов конструкции будет зависеть от мощности установки и типа используемого топлива. Например, если в качестве энергоносителя используется уголь или другие виды твердого топлива, то в нижней части топочной камеры предусмотрена колосниковая решетка, она отвечает за подачу кислорода в камеру сгорания. Если в качестве энергоносителя выступает жидкое топливо, то топочная камера оборудуется горелками. Для увеличения производительности и функциональности паровой котел может комплектоваться и дополнительными элементами, а именно:

• сепаратор пара – удаляет из пара всю лишнюю влагу, обеспечивает увеличение КПД установки;
• пароперегреватель – обеспечивает нагрев пара выше температуры 100 градусов;
• паровой аккумулятор – собирает излишки выработанного пара и возвращает его в систему;
• водоочиститель – удаляет из воды излишки кислорода и химических веществ.

В конструкцию парового котла входит еще и воздухонагреватель, блок управления установкой и клапан спуска конденсата. Вышеперечисленные элементы дают понимание того, что это сложные с инженерной точки зрения установки.

Устройство и принцип работы

Жаротрубные водогрейные котлы работают по принципу передачи тепловой энергии от сгораемого топлива теплоносителю, циркулирующему в теплообменниках. При этом для парообразования достаточно температуры до +1150С и рабочего давления до 0,7 кгс/см2. Средняя мощность теплового потока составляет 1,3 МВт/м3.

Сгорание топлива происходит в топочной, которая со всех сторон, кроме лицевой, охлаждается водяной рубашкой. Для выхода дыма установлен пучок труб, которые позволяют его вывести за пределы котла. В качестве топлива может использоваться газ, дрова, уголь, мазут, дизель.

При нагреве воды часть объёма переходит в пар, который скапливается в верхней части ёмкости в специальной камере, подключённого к отопительной системе.

Благодаря простому принципу работы жаротрубного котла он имеет относительно простую конструкцию. Корпус может иметь практически любую форму, но большинство производителей изготавливают его в основном в виде цилиндров. В торцевой части расположена топочная, а с противоположной стороны – система отвода дыма. Воздух для поддержания горения нагнетается при помощи электровентилятора, расположенного фронтально.

Над топочной камерой расположены по периметру теплообменники, которые заполнены теплоносителем и имеют плотный контакт с дымоотводом. Они выполнены в виде горизонтальных трубок небольшого сечения для увеличения эффективности нагрева воды.

Трёхходовой жаротрубный котёл ТТ-100

Наибольшее распространение получил трёхходовой жаротрубный котёл, отличие которого от описанной конструкции (одноходовой) состоит в наличии трёх ходов для отвода дыма, расположенных над топочной. Первым ходом является сама камера сгорания, вторым и третьим – ходы, расположенные сверху друг над другом. Тяга в каналах обеспечивается при помощи вентилятора и/или за счёт естественных воздушных потоков через вентиляционные отверстия или колосники.

Трёхходовой жаротрубный котёл позволяет понизить температуру нагретого дымового газа с +10000С до +2500С, то есть основная часть тепла будет передана теплоносителю. По этой причине уровень воды весьма нестабилен и его достаточно сложно контролировать. Поэтому в устройстве используется сепаратор, отделяющий воду от пара, в результате чего капли не попадают в отопительный коллектор.

Для улучшения эксплуатационных характеристик и автоматизации процесса нагрева теплоносителя производители устанавливают следующие узлы:

• воздухоотводы;
• манометр, показывающий давление пара;
• термометр для индикации температуры нагрева;
• блок управления нагревом;
• датчики давления теплоносителя;
• система защиты от перегревов и аварийных режимов работы.

Проведение технических расчетов жаротрубных агрегатов

Перед установкой жаротрубного котла специалистами проводится множество технических расчетов, исходя из целевого назначения, модели оборудования, используемого топлива, климатических и иных условий эксплуатации и других параметров.

Основным видами технических расчетов считаются:

• расчет срока службы при конкретных условиях использования (качество воды, продолжительность отопительного сезона и так далее);
• расчет потребления топлива и объема продуктов сгорания. По каждому типу топлива имеются свои коэффициенты горения, и в зависимости от мощности установки показатели потребления и потерь тепла могут быть разными;
• тепловой баланс котла – установление равенства между полученным теплом при сгорании и суммой использованного и потерянного тепла;
• расчет топочной камеры, геометрических параметров, диаметра, длины и объема топки;
• другое.

Особенности котлов:

Водотрубные и газотрубные котлы отличаются между собой по перемещению теплообменивающихся сред относительно друг друга. В первом случае теплообмен осуществляется за счет того, что трубы, наполненные водой или пароводяной смесью, нагреваются  с внешней стороны дымовыми газами. Во втором случае все происходит наоборот – внутреннее пространство труб заполнено газами, а их внешняя часть соприкасается с теплоносителем, который обычно представляет собой воду или масло.

Водотрубные котлы являются более совершенными относительно газотрубных, которые со временем все больше устаревают и заменяются водотрубными из-за недостатка мощности, большей взрывоопасности, повышенных требований к качеству воды и другого.

При выборе парового котла можно обратить внимание на его основные технико-экономические показатели. По рабочей характеристике парового котла, отображающей теплообмен в определенных местах его конструкции, являющихся рабочими поверхностями, можно провести анализ эффективности его работы

Можно посмотреть паровые котлы miura на официальном сайте.

Что такое паровой котел?

Паровой котел для дома Из самого названия понятно, что это агрегат, который вырабатывает насыщенный пар, используемый в дальнейшем в системе отопления дома или квартиры. При этом работа паровой системы основана на том, что пар имеет давление выше атмосферного. По сути, это обычный отопительный котел, который может работать на любом виде топлива. Если такой вид теплогенератора решено установить в городской квартире, то оптимальный вариант топлива — это газ.

Скажем прямо — конструкция парового котла достаточно сложна, поэтому стоит рассмотреть ее в общих чертах. Сам котел состоит из двух частей, верхняя из которых — это барабан, наполненный водой. Система подачи воды может быть любой. К примеру, из водопровода или из любого резервуара с помощью насоса. От барабана вниз проложены трубы, по которым будет двигаться вода. Они называются опускными. Запомните — эти трубы не нагреваются.

Опускные трубы соединяются с коллекторами, от которых вверх идут подъемные трубопроводы. То есть получается система, напоминающая соединяющиеся сосуды. Это и есть принцип работы парового котла. Именно подъемные трубы создают поверхности нагрева, которые проходят через зону, где сжигается топливо. В них образуется пароводяная смесь, но это еще не чистый пар для системы парового отопления. Необходимо провести разделение.

Этот процесс проходит в так называемых сепараторах. Смесь поступает туда по трубам и разделяется на воду и пар. Вода стекает в барабан, а пар подается в паропровод, соединяющий сепаратор и пароперегреватель. Здесь пар доводится до необходимой температуры и давления. После чего он поступает на паровую турбину, которая гонит его в отопительную систему.

Принцип работы и особенности конструкции

Котел жаротрубный являет собой подвид газотрубного оборудования, у которого поверхность состоит из определенного количества жаровых труб, внутри которых движется конкретный вид топлива.

Выделяют два основных класса оборудования:

• Жаротрубные паровые котлы. Они предвидят нагревание теплоносителя при помощи использования пары. Внутри для этих целей размешаются специальные резервуары.
• Жаротрубные водогрейные котлы. В отличие от предыдущего варианта, где запрещено обогревать при помощи газов паровое пространство агрегата, чтобы не допустить высокого уровня нагревания стенок, этот тип механизма предвидит обогревание всего корпуса при помощи воды.

Чаще всего жаротрубное оборудование имеет достаточно простую конструкцию – цилиндрический корпус, которой расположен горизонтально. В зависимости от типа и класса внутри у агрегата может быть расположена горячая вода или объемы и резервуары парового и водяного класса.

Принцип работы жаротрубного котла достаточно прост. На переднем торце всех жаровых труб расположена горелка надувочного типа, которая может сжигать газ или жидкое топливо. Благодаря этому жаровая труба становиться особой топочной камерой, где сгорает практически все идущее в прибор топливо.

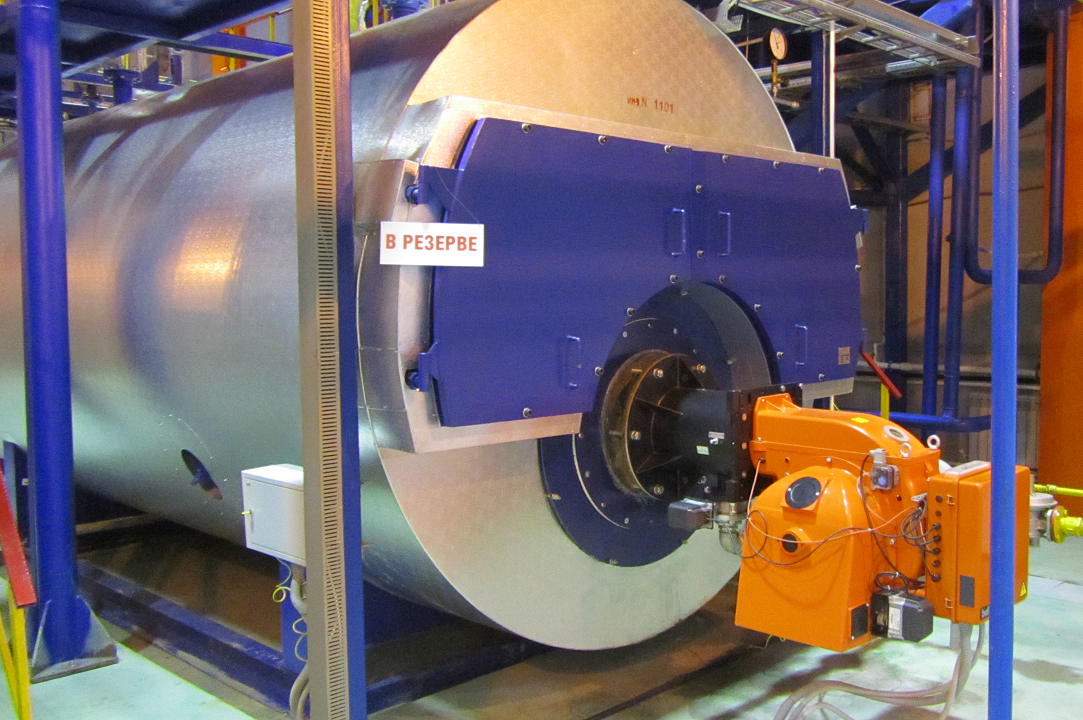

Рис. 1 Жаротрубный котел

Что касается паровых жаротрубных котлов, то подобные модели часто имеют трехходный теплообменник. Это означает, что перед непосредственным выбросом наружу газы совершают три хода по жаровым трубам, которые омываются водой. Первым ходом выступает камера сгорания.

Показатель температуры там самый большой. В зоне камеры газы меняют свой путь и попадают в жаровые трубы второго хода, а оттуда – в жаровые трубы третьего хода. Схема движения осуществляется и направляется за счет работы вентилятора внутри конструкции агрегата, а также естественной тяги дымовой трубы.

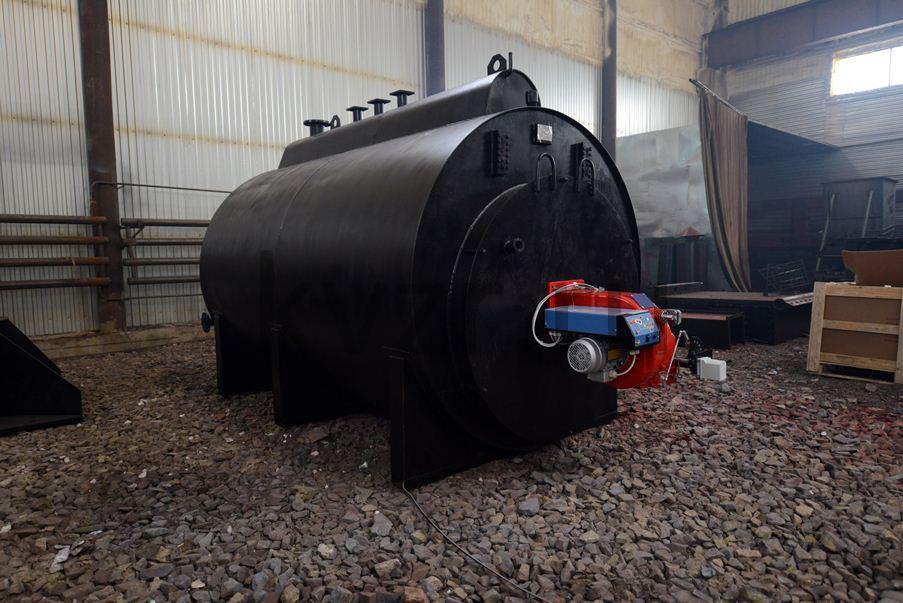

Рис. 2 Трехходовой котел

Уровень воды в баке подобной модели парового жаротрубного котла отличается нестабильностью. В процессе эксплуатации часть воды закипает и в виде пара поступает внутрь конструкции, где при помощи особого компонента – сепаратора отделяются небольшие капли. Этот процесс является обязательным. В противном случае будут возникать гидроудары, что негативно скажется на работе парового оборудования.

Конструкция жаротрубного водогрейного котла состоит из корпуса, передней и задней крышки, труб для отвода из агрегата дымовых газов и опор. Сама конструкция корпуса включает в себя камеру, представленную жаровой трубой с закругленным дном, конвективную зону, переднюю камеру агрегата и опоры. Дополнительно жаротрубный водогрейный котел покрывается теплоизоляционными материалами.

Газы, которые образовываются в жаровой трубе при сгорании конкретного вида топлива, меняют свое направление движения и возвращаются к фронтальной части отопительного оборудования. После отдачи тепла теплоносителю они выводятся наружу через дымоход.

Конструкция парового или водогрейного жаротрубного котла может быть другой. Расположение и комплектация разных компонентов оборудования, в том числе и жаровых труб, может отличаться у разных производителей, а также в зависимости от предназначения и габаритов агрегата.

Принцип работы жаротрубного водогрейного котла

Высококачественный насыщенный пар генерируется благодаря конструктивному принципу котла, где аккумулирование пара происходит в верхней зоне котла в которой происходит разделение водяного и парового пространства, при этом водяная смесь присутствующая в паре остается в котле. Контроль и регулирование питательной воды в паровом котле осуществляется с помощью современных контрольно-измерительных приборов, что гарантирует избежание случаев связанных с недостатком питательной воды и как следствие аварийный останов паровой котельной в целом

Для жаротрубных водогрейных котлов принимается во внимание нормативные требования по архитектурным решениям проекта паровой котельной, а также соблюдение требований по промышленной безопасности надзорного энергообъекта, в особых случаях «особо опасных». Жаротрубные водогрейные паровые котлы чаще всего можно встретить на предприятиях где требуется непрерывное производство пара

Данные котлы имеют значительные энергопотери при длительном простое или поддержании котла в горячем резерве в отличии от парогенераторов.

Паровые котлы / Промышленный угольный котёл КВР

Дополнительные элементы котлов

Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.

Речь идет о следующих элементах:

1. Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
2. Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
3. Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
4. Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.

Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.

Устройство парового котла

Конструктивно паровой котел – это емкость, в которой происходит процесс преобразования воды в пар. Емкость обычно выполняется из трубы, диаметр которой может варьироваться в достаточно широких пределах. Помимо заполненной трубы, схема парового котла включает в себя топочную камеру, предназначенную для сжигания топлива.

Топка может иметь определенные особенности, которые напрямую зависят от используемого вида топлива. Например, твердотопливные топочные камеры в нижней части оборудуются колосниковой решеткой, сквозь которую в камеру поступает кислород. В верхней части конструкции устанавливается традиционный дымоход, создающий тягу и обеспечивающий нормальное горение. В случае использования жидких энергоносителей или газа топочная камера снабжается горелкой.

В любом случае, выделяемый при сгорании топлива газ подступает к заполненной водой емкости, отдает ей свое тепло и выводится в атмосферу дымоходом. Вода в определенный момент начинает кипеть и превращаться в пар, который направляется в верхнюю часть емкости, а потом – в трубы.

Важные нюансы

В твердотопливных котлах топливо сгорает при высокой температуре, поэтому и выходящие газы имеют высокую температуру (обычно около 300 градусов, хотя значения могут меняться в большую или меньшую сторону). Совершенно иначе обстоят дела с газовыми котлами.

Современное оборудование на газу, используемое для отопления помещений, имеет важную особенность – температура выходящих продуктов горения не превышает 120 градусов, а порой значительно ниже этой отметки. Обусловлено это желанием производителей повысить КПД газовых котлов. Такое стремление имеет и свои отрицательные стороны. Чем ниже температура выходящих газов, тем больше конденсата образуется внутри системы. Конденсат содержит агрессивные вещества, поэтому оказывает разрушающее действие даже на трубы из нержавеющей стали. В целом неприятные последствия можно предупредить, если учесть несколько важных нюансов.

Температура выходящих газов напрямую зависит от настроек радиатора. Если батареи отопления нагреваются до температуры 65 градусов, продукты горения будут иметь низкую температуру. При использовании системы теплого пола, в которой вода нагревается всего до 35 градусов, температура газов будет еще ниже, а конденсата больше.

Лучшие Российские производители

Среди российских производителей стоит выделить несколько предприятий:

1. Борисоглебский котельно-механический завод. Предприятие выпускает жаротрубное оборудование, работающее на твёрдом, жидком топливе и газе. Оборудование комплектуется горелками и системами автоматического управления, безопасности. Приборы собственного производства. Котлы имеют трехступенчатое регулирование мощности, позволяющее обеспечить автономный режим эксплуатации.
2. Промышленная группа «Генерация» (г. Березовский, Свердловская обл.). Линейка жаротрубных котлов состоит из оборудования производительностью от 1 до 2,5 тонн/ч. Данное оборудование служит для производства пара низкого давления в промышленности. Схема котлов – трёхходовая. В комплектацию входят горелки, которые выполняются в двух вариантах: автоматизированные однотопливные и двухтопливные. Достоинствами агрегатов выступает высокий КПД – до 91%, простая конструкция, высокая ремонтоспособность.
3. АО «Завод котельного оборудования» (Белгородская область, Алексеевский район, г. Алексеевка). Предприятие выпускает жаротрубные котлы с высоким коэффициентом полезного действия. Паровые оборудование работает по трехходовой схеме. Котлы отличаются производятся в широком ассортименте с производством пара от 2 до 25 т/ч, и давлением до 25 бар.
4. Российский завод энергетического машиностроения АО «Поликрафт энергомаш». Завод выпускает котлы паропроизводительностью от 0,5 до 5,0 тонн/ч, имеют 11 типоразмеров и работают на газообразном и дизельном топливе. Оборудование оснащено защитной автоматикой.
5. АО «Шебекинский машиностроительный завод» (г. Шебекино, Белгородская обл.) изготавливает паровые жаротрубные котлы марок КП и КПа производительностью пара от 1 до 4 тонн/ч. Среди достоинств: спиральный турбулизатор, футеровка передней крышки огнеупорным бетоном. Котлы соответствуют требованиям Ростехнадзора.

Раздел часто задаваемых вопросов

Что подразумевается под жаротрубным котлом?

Котел, в котором жаровые трубы погружены в воду, а дымовые газы проходят внутри жаровых труб, называется жаротрубным котлом.

Для чего используются жаротрубные котлы?

Жаротрубные котлы используются для низкого давления и низкого парообразования, например, на сахарных заводах, в целлюлозно-бумажной промышленности, на химических и малых электростанциях.

Зачем в котле используется экономайзер?

Основной целью экономайзера является снижение расхода топлива в соответствии с потребностями в паре.

Он увеличивает площадь поверхности теплообмена внутри котла и снижает тепловое напряжение.

Принцип действия

Эти котлы являются одним из подвидов газотрубных агрегатов, поверхность которых состоит из жаровых труб. Внутри них циркулирует жидкое или газообразное топливо.

Принцип работы жаротрубного котла очень прост. На передней части жаровых труб имеется горелка с принудительным наддувом. В ней может сгорать газ или жидкие виды топлива. Жаровая трубка – это не что иное, как топочная камера. Внутри нее эффективно сгорает все топливо, которое подается к прибору.

В процессе работы такого отопительного оборудования образуется пар. Температура пара не выше, чем 115 градусов. Давление внутри составляет не более 0,07 МПа. Такой пар подходит для отопительной системы частных домов или для использования в производственных процессах.

Как выбрать

Для того чтобы выбрать хороший газовый котёл для дома необходимо придерживаться следующих критериев. К ним относятся:

Место установки. В данном случае выбор модели осуществляется по способу фиксации. Например, напольный газовый котел имеет компактные габариты. Оборудование отличается высоким КПД.

Помимо этого, оно потребляет минимальное количество газа процессе работы. Настенные котлы требуют бесперебойной подачи природного сырья. Такая модель используется для небольших помещений.

Технические характеристики. Чаще всего для отопления частного дома предпочтительнее выбирать одноконтурное оборудование. Они отличаются простым устройством. Здесь имеется горелка и один большой теплообменник. Двухконтурные модели оснащенные котлом и газовым проточным водонагревателем.

Тип вентиляции. Если в модели предусмотрена естественная вентиляция, то вытяжка располагается в районе дымохода. Один край расположен внутри помещения, а другой конец выводится за пределы жилого пространства. Благодаря этому удаётся своевременно избавляться от утечки газа.

Камера сгорания. Современные модели имеют закрытые и открытые отсеки горения. Оборудование с открытой камерой называют атмосферным. В данном случае воздух поступает в горелку самопроизвольно.

Материал, из которого выполнен теплообменник. Для производства газовых котлов используют чугун и каленую сталь. Оборудование с чугунным теплообменником отличается длительной эксплуатацией. На поверхности этого материала не возникает ржавчины и трещин.

Розжиг. Опытные специалисты рекомендуют выбирать модели с электрическим розжигом горелки.

• Твердотопливные котлы — советы по выбору лучших моделей и идеи применения котлов для отопления (110 фото и видео)

• Экран на батарею отопления — обзор лучших идей и рекомендации дизайнеров по подбору экранов для системы отопления

• Дымоходы для газовых котлов — основные виды и пошаговая инструкция по установке своими руками (видео + 100 фото)

Безопасность использования. Усовершенствованные модели оснащены автоматическими датчиками, которые позволяют контролировать работу агрегата на разных этапах его работы. Они обеспечивают равномерную подачу тепла в помещение.

Помимо этого, они предупреждают о наличии утечек газа. В данном случае система блокирует подачу искры и самостоятельно перекрывает подачу топлива.

Стоимость. Цены на газовые котлы для дома рассчитываются исходя из наличия дополнительных опций и объему выделяемой тепловой энергии.

Какому материалу отдать предпочтение?

Сейчас большой популярностью на рынке пользуются дымоходы из нержавеющей стали. Их применяют для котлов разных типов, хотя такой подход в корне неправильный. Если запланирована установка газ котла, необходимо решить, из какого материала должен быть изготовлен дымоход. Не спешите покупать металлические трубы. Они отлично подходят для твердотопливных котлов, так как легко выдерживают большие температуры.

Для газовых котлов, для которых характерны низкие температуры и большое количество конденсата, предпочтительней выбирать пластиковые или полимерные трубы. Главное их преимущество – хорошая устойчивость к влаге. В связи с этим они обычно служат дольше металлических дымоходов. Для газовых котлов отлично подходят трубы ФуранФлекс, которые характеризуются отменной устойчивостью к агрессивным веществам, прочностью и долговечностью.

Если используется комбинированный котел газ-дрова, от применения ФуранФлекс придется отказаться. Дело в том, что полимерные трубы выпускаются в двух вариантах – для высоких и низких температур (твердотопливных и газовых котлов соответственно). Одновременно эффективно использоваться при высоких и низких температурах полимерные чулки не могут.

Парогенератор

Парогенераторы – это разновидности паровых котлов, снабженные дополнительными элементами. В частности, конструкция такого устройства может включать в себя несколько промежуточных пароперегревателей, позволяющих многократно повысить мощность оборудования.

Чаще всего парогенераторы используются в атомных электростанциях. Использование пара позволяет преобразовать вырабатываемую при распаде атомов энергию в электричество.

Пар в атомных реакторах может работать следующим образом:

1. Вода окружает внешнюю часть корпуса реактора, принимая его тепловую энергию. Пар образуется в собственном контуре, находящемся снаружи реактора. Парогенератор в подобной конструкции выполняет функцию теплообменника.
2. Вторая схема подразумевает нахождение труб для нагрева воды в самом реакторе. В результате получается, что реактор превращается в своеобразную топочную камеру, а выработанный пар отправляется сразу в электрогенератор. Данная конструкция называется кипящим реактором и не требует установки парогенератора.

Заключение

Паровые котлы – это достаточно мощные и эффективные устройства, оказывающиеся незаменимыми в ряде ситуаций. Бытовые паровые котлы дают возможность прогревать дом или выполнять какую-то работу, а промышленные агрегаты позволяют вырабатывать электрическую энергию в огромных количествах. В любом случае, для эффективного решения поставленных задач назначение и устройство котла должны соответствовать друг другу.

Преимущества и недостатки

Котлы с жаротрубной конструкцией обладают следующими преимуществами:

• высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла и полному отбору мощности от создаваемого теплового потока при сгорании топлива;
• отсутствие нагрева внешней поверхности корпуса благодаря использованию водяной рубашки;
• высокая теплоёмкость котла и минимальная инерционность нагрева при работе;
• стабильные температурные параметры за счёт полного контроля процесса сгорания топлива;
• безопасность при эксплуатации: риск взрыва по причине высокого роста давления минимален;
• возможность внесения модификаций с целью изменения технических характеристик;
• простота конструкции, позволяющая проводить обслуживание и ремонты без привлечения специалистов;
• компактные размеры, по сравнению с другими типами котлов с аналогичными характеристиками;
• надёжность и долговечность по причине использования жаростойкой стали и минимальному количеству сварных швов;
• возможность применения для обогрева объектов, эксплуатируемых в суровых климатических условиях;
• средний срок службы от 20 до 50 лет;
• отличная ремонтопригодность;
• доступность конструкций под использование различных видов топлива.

Жаротрубные котлы имеют высокий КПД, достигающий 92-93% благодаря эффективному распределению тепла К недостаткам жаротрубной конструкции относятся:

• в случае применения жёсткой воды на внутренних поверхностях образуется неравномерная накипь, которую удалять можно только после разборки, что весьма трудоёмко;
• высокое потребление воды;
• появление застойных зон теплоносителя из-за малой скорости его циркуляции;
• необходимость постоянного контроля состояния и периодического обслуживания, для недопущения аварийных ситуаций;
• сложность очистки ходов для отвода продуктов сгорания из топочной камеры;
• наличие непрогреваемых участков внутри теплообменников из-за низкой скорости циркуляции теплового потока.

Как работает жаротрубный котел?

Когда создавались первые жаротрубные котлы, их главной задачей было увеличение показателей продуктивности парового оборудования без существенных изменений его конструкции и габаритов. Сегодня вы можете купить современный жаротрубный котел турботерм

На сегодняшний день, жаротрубная конструкция представляет собой подвид газотрубного оборудования, которое состоит из нескольких труб, внутри которых имеется топливо.

Существует две основные разновидности таких котлов, каждая из которых имеет свой принцип работы:

• жаротрубные паровые котлы;
• жаротрубные водогрейные котлы.

В зависимости от производителя, конструкция этих котлов может иметь свои особенности. Особенности комплектации компонентов никак не влияют на эффективность работы оборудования. На комплектация, размеры и особенности работы влияет также назначение котла.

Плюсы и минусы жаротрубных котлов отопления

Начнем, конечно, с преимуществ, которые дают нам такого рода устройства. Жаротрубные котлы получили популярность в разных отраслях, за счет особенностей использования.

Конструкция котла проста и удобна для пользователей, как в частном, так и в промышленном масштабе.

Кроме того, популярность котлы получили за счет разнообразия видов, названных выше.

• Жаротрубные котлы обеспечивают достаточно оптимальный уровень безопасности использования.
• Компактность устройства не ограничивает его мощность и производительность.
• Работу котла можно организовать на автоматическом уровне, оснастив его дополнительными устройствами контроля.
• Вы можете установить на систему термометр, воздухоотводчик, датчик давления, манометр, чтобы котел делал свою работу в автоматическом режиме. При этом во время работы у горелки не возникает проблемы пульсации огня, которую мы можем наблюдать в работе других устройств, используемых для отопления.
• Благодаря современным материалам, используемым для изготовления, жаротрубные котлы не подвержены коррозии и ржавчине. Это значит, что система отопления может работать долгие годы, не подвергая опасности отапливаемое помещение.

К недостаткам котлов, особенно в условиях промышленного использования, относится высокая взрывоопасность. Что, впрочем, объясняется организацией недостаточно безопасных условий эксплуатации.

Поэтому, выбирая для работы жаротрубный котел, необходимо учитывать основные требования по его использованию. Из-за наличия жаровых труб, требования безопасности предъявляются особенно строгие. Отличается работа таких котлов следующим:

• в паровых и водогрейных жаротрубных котлах теплоноситель движется с гораздо меньшей скоростью, чем в других устройствах для отопления, это приводит к появлению застойных зон внутри устройства, опасных для работы;
• еще одна причина, почему такие котлы более взрывоопасные – это наличие в устройстве большего количества воды;
• большое количество воды вызывает еще одну проблему – образование накипи и отложений на стенках внутри устройства.

Образование накипи опасно для любого устройства. Что же касается жаротрубных котлов, то в них накипь образуется достаточно неравномерно, что нарушает работу устройства и может привести к серьезным проблемам.

Это значит, чтобы избежать проблем с работой котла и обеспечить его безопасную эксплуатацию, необходимо регулярно производить технический осмотр устройства и ремонтировать его, в случае обнаружения неполадок.

Своевременная замена испорченных комплектующих позволит вернуть эксплуатации котла безопасность, а самому устройству вернуть мощность и эффективность работы.

В любом случае, в целях обеспечения безопасности работы оборудования, не стоит выходить за рамки эксплуатации, соблюдать меры безопасности и технические инструкции производителя.
