Горелки на отработанном масле omni и котлы кчм

4 Автоматика котлов

Имеется возможность дополнительного оснащения горелки управляющей автоматикой, что существенно расширяет функционал техники. Блок управление будет отвечать за интенсивность работы горелки, повышает ее безопасность, существенно улучшает показатели экономии топлива.

Популярностью пользуются комбинированные установки, которые могут работать на отработке и другом биотопливе, а при необходимости нагрев теплоносителя может осуществляться от встроенных электрических элементов. Изготовленная своими руками масляная горелка универсальна в использовании, она позволяет решить проблемы с теплом в помещении, существенно повышая комфорт проживания в частном доме.

Особенности изготовления своими руками горелки на жидком топливе

Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Отопление на отработке: выгодно или нет?

Система отопления на отработанном масле пользуется большим спросом. И это не случайно, ведь она имеет много преимуществ. Прежде всего, это доступная стоимость приборов и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом, риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Есть у устройства и недостатки:

• Быстрое выгорание кислорода в комнате, где смонтирован прибор, сто требует обустройства эффективной вентиляционной системы.
• Необходимость регулярной чистки. Котлы на обратке быстро загрязняются, в связи с чем их обслуживание требуется проводить чаще.

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел.

Разнородность используемого сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

1. Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
2. Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
3. Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

• Простота конструкции, отсутствие подвижных частей.
• Доступность для изготовления в домашних условиях.
• Доступность в Сети хорошо просчитанных и точных чертежей.
• Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
• Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
• Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
• Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

• Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
• Необходимость электропитания для работы топливного насоса и воздушного компрессора.
• Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор

, заменить его можно пластиковой бутылкой:

Горелка готова к использованию.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

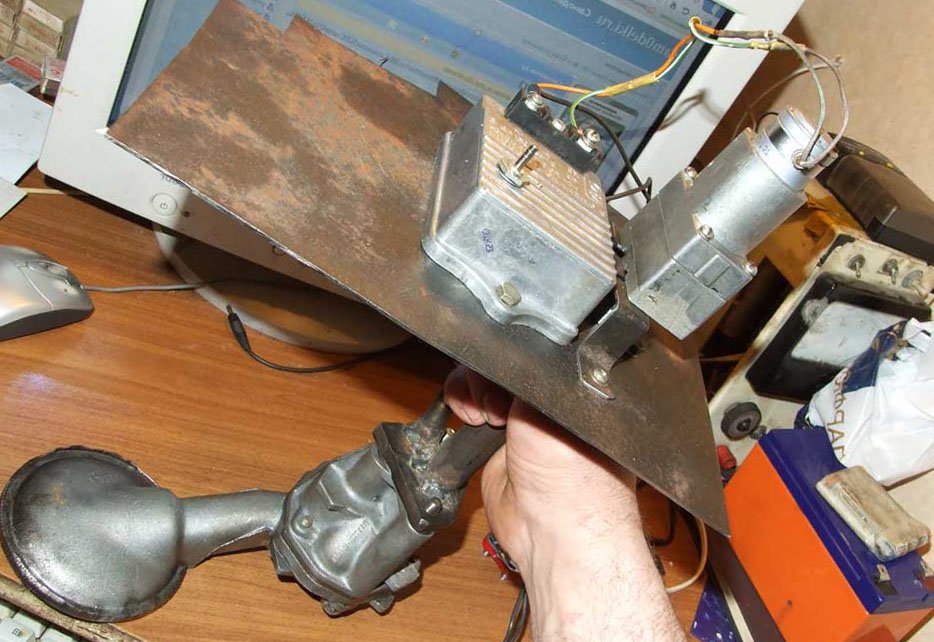

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Что представляет собой горелка Бабингтона

Самодельная масляная горелка может быть использована в самых разных целях, например, для работы с универсальным котлом или в составе простой жидкотопливной печки. Главная задача – собрать форсунку, которая будет давать мощное пламя. А вот и предъявляемые требования:

• Небольшой расход электроэнергии;
• Простота в изготовлении;
• Высокая эффективность;
• Безупречная работа самоделки даже на загрязненном топливе.

Мы уже говорили, что для эффективного сжигания отработанного масла нужно подогреть или распылить его. Проще всего подогреть его с использованием ТЭНа до высокой температуры, но это чревато большими расходами на электроэнергию. Жидкостная горелка должна стать источником дешевого тепла, а в случае с электроподогревом (испарением) это невозможно – тарифы на коммунальные услуги в нашей стране очень велики.

Раз мы не можем обеспечить подогрев отработанного масла с его последующим испарением, следовательно, нужно попробовать его распылить. Именно это и позволяет сделать горелка Бабингтона, обладающая на редкость простой конструкцией. Если взять упрощенный чертеж, то мы увидим, что топливо здесь стекает по сферической поверхности, в которой проделано тоненькое отверстие – через него подается воздух, выходящий из компрессора. Воздушная струя как бы сдувает с поверхности сферы частички отработанного масла, в результате чего образуется топливно-воздушная смесь.

Приведенная схема дает пускай и несколько упрощенное, но все таки довольно доходчивое объяснение принципа работы горелки.

Получившаяся смесь поджигается, а пламя горелки используется по тому или иному назначению. Например, ничто не мешает установить горелку в универсальный котел, который может работать с любыми видами топлива. Также возможно самостоятельное изготовление котлов, в этом нет ничего сложного. Интересен тот факт, что испарение здесь фактически отсутствует – процесс протекает практически при невысокой температуре, за счет напора воздуха из тончайшего отверстия.

Для более эффективного горения в горелке на жидком топливе задействуется система подогрева отработанного масла за счет маломощного ТЭНа. Вот примерная схема для изготовления такой горелки.

Горелка Бабингтона – устройство довольно простое, но для его изготовления все таки потребуются некоторые навыки, которые кроме как опытным путем едва ли получится где-то получить.

Горелка Бабингтона обладает множеством преимуществ. В первую очередь она не нуждается в предварительной очистке отработанного масла, а примесей в нем очень и очень много – неспроста оно имеет такой черный цвет. Во вторую очередь, она чрезвычайно проста в изготовлении. Если вы любите и умеете работать с инструментами, вы без труда справитесь с ее сборкой и получите в свое распоряжение простой и эффективный источник тепла.

Испарительная горелка на отработке требует еще одного источника тепла. Это приводит к необходимости использования большого количества электроэнергии или к усложнению конструкции – нужно как-то подогреть топливо, чтобы оно начало распадаться на легковоспламеняющиеся фракции. Схема от Бабингтона устроена куда проще – в ней трудно обойтись без компрессора, зато в ней можно обойтись без испарения. Она предусматривает простейшее распыление горючего, после чего оно воспламеняется без особого труда.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм

Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот

Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

3 Преимущества и недостатки

Основным преимуществом горелки Бабингтона с наддувом является возможность использования тяжёлых разновидностей жидкого топлива. Самодельный котел может работать на отработке, солярке, мазуте, растительном масле, биодизеле и керосине. Даже при наличии в топливе парафина, воды и различных других загрязнений обеспечивается качественная работа горелки, которая эффективно нагревает помещение. Необходимо лишь помнить о том, что при переходе с одного вида топлива на другой потребуется перенастроить котел, в том числе изменить объем дозирования воздуха, поступающего в камеру сгорания.

Конструкция масляной горелки отличается простотой

В процессе эксплуатации горелки может забиваться микроскопическое сопло, что приводит к проблемам с подачей воздушной смеси, ухудшая тем самым качество сгорания топлива. Рекомендуется выполнять полную прочистку всей системы раз в несколько месяцев при условии интенсивной эксплуатации отопительного котла.

Горелка и отопительный котел устанавливаются на удалении от легковоспламеняемых предметов, а пол и близлежащие стены необходимо отделать пожаробезопасными материалами. При установке масляной горелки следует держать под рукой заправленный порошковый огнетушитель, что позволит при появлении возгорания быстро справиться с огнем.

Сверление отверстий

Чтобы поток воздуха как можно эффективней распылял топливо, отверстие должно быть как можно меньшего диаметра. В приоритете – 0,010 дюйма. Хотя допустимыми считаются и отверстия размером до 0,020. Для их получения используются специальные тонкие сверла. Если смотреть на них сбоку, то они покажутся вам прерывистыми. В любом случае, процесс сверления должен проходить медленно и аккуратно. Через эти отверстия будет проходить сжатый воздух.

Что же касается распыления с использованием воздуха, то этот вариант более предпочтителен, нежели газ. Обусловлено это дешевизной ресурса. Если за газ придется платить, то за воздух нет. Кроме того, его нужно совсем немного, поэтому можно использовать обычные компрессоры, какие ставят на аквариумы. В принципе, горелка Бабингтона, чертежи которой вы можете найти в данной статье, практически готова к использованию. Осталось несколько небольших деталей.

Подготовка отработки для сжигания в котле

Отработанное жидкое топливо не только загрязненное, но и довольно клейкое. Это вызвано тем, что в первоначальный состав вносятся специальные присадки, обеспечивающие плотное прилипание тонкого слоя на трущихся плоскостях. Поэтому данные горелочные устройства должны функционировать с обязательным подогревом отработки, для увеличения текучести. Поскольку тягучее топливо не способно качественно перемешиваться с воздухом и не сможет пройти через форсуночное сопло.

Следующий элемент, который должен быть в конструкции горелочного устройства — надежная система зажигания газовоздушной среды. На практике, поджечь такой энергоноситель способна только электрическая искра или газовый факел.

И последнее важное конструктивное решение — наличие систем предварительной грубой и тонкой очистки отработанного масла. До того, как поступить в горелочное устройство, отработка должна пройти фильтрацию, сначала грубой очистки, где из нее удаляется крупный мусор, а затем тонкой, после которой устраняются мелкодисперсные взвешенные вещества, например, песок и глина

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева
