Инфракрасный теплый пол под ламинат - технология монтажа + видео инструкция

Особенности монтажа

Некоторые хозяева с целью экономии средств монтируют системы в комбинированном варианте. В этом случае систему теплых полов устанавливают специалисты, а подготовительные работы и укладка напольного покрытия выполняется своими силами

Особое внимание следует обратить на то, как правильно уложить теплый пол под плитку

По разложенной пленке нужно передвигаться очень осторожно, иначе можно нанести повреждения нагревательным элементам. Также нельзя ронять и класть на пленочное покрытие любые строительные инструменты

На схеме размещения должны быть отмечены места, где будет находиться мебель и другие тяжелые предметы. Их категорически запрещено устанавливать на пленочное покрытие. В противном случае может наступить перегрев пола, а пленка, мебель и напольное покрытие будут испорчены.

Особое внимание следует обратить на температурный датчик. От его правильной установки во многом зависит точность показаний

Рекомендуется соблюдать инструкции производителя, указанные в руководстве по эксплуатации.

Нежелательно включать инфракрасные полы сразу же после монтажа ламинированного покрытия. Ламинат должен прогреваться в естественных условиях определенный период времени, пока его температура не сравняется с той, которая в помещении. Данное правило актуально и для других типов напольных покрытий.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

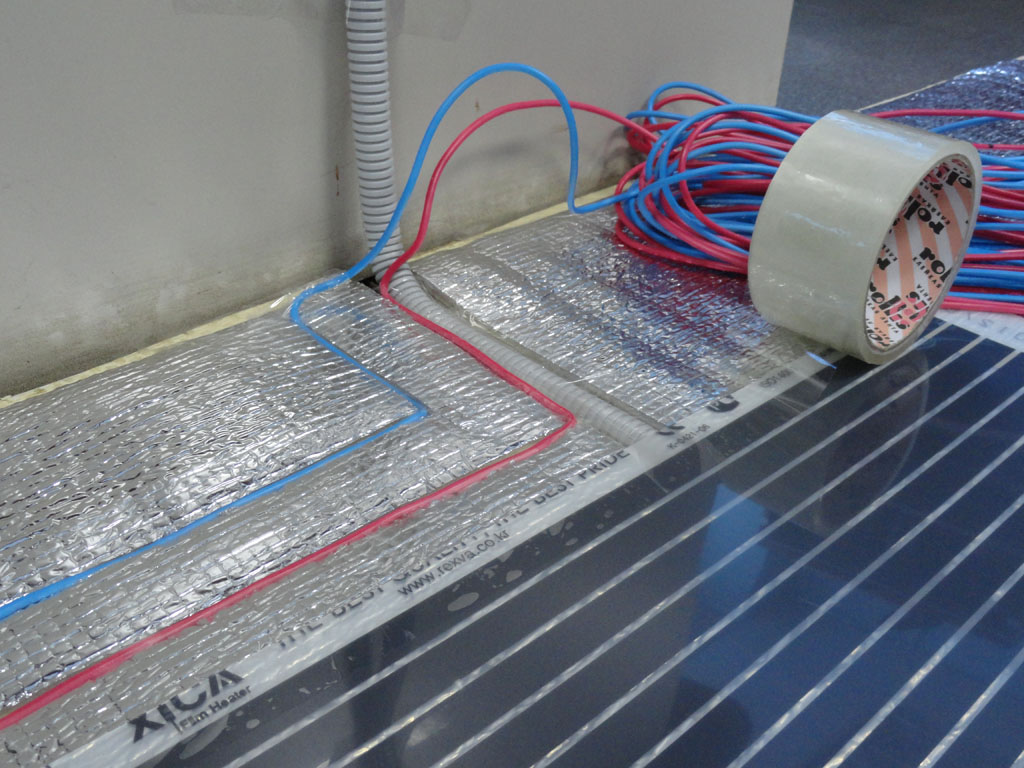

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

Указать расчетную потребляемую мощность.
У организации получить технические условия и точку подключения для ввода.
Заказать проектную документацию.
Проект согласовать с гостехнадзором.
Выполнить электромонтажные работы.
Вызвать электролабораторию для оценки и составления акта испытания.
Заключить договор с энергосбытом, сдать в эксплуатацию объект.

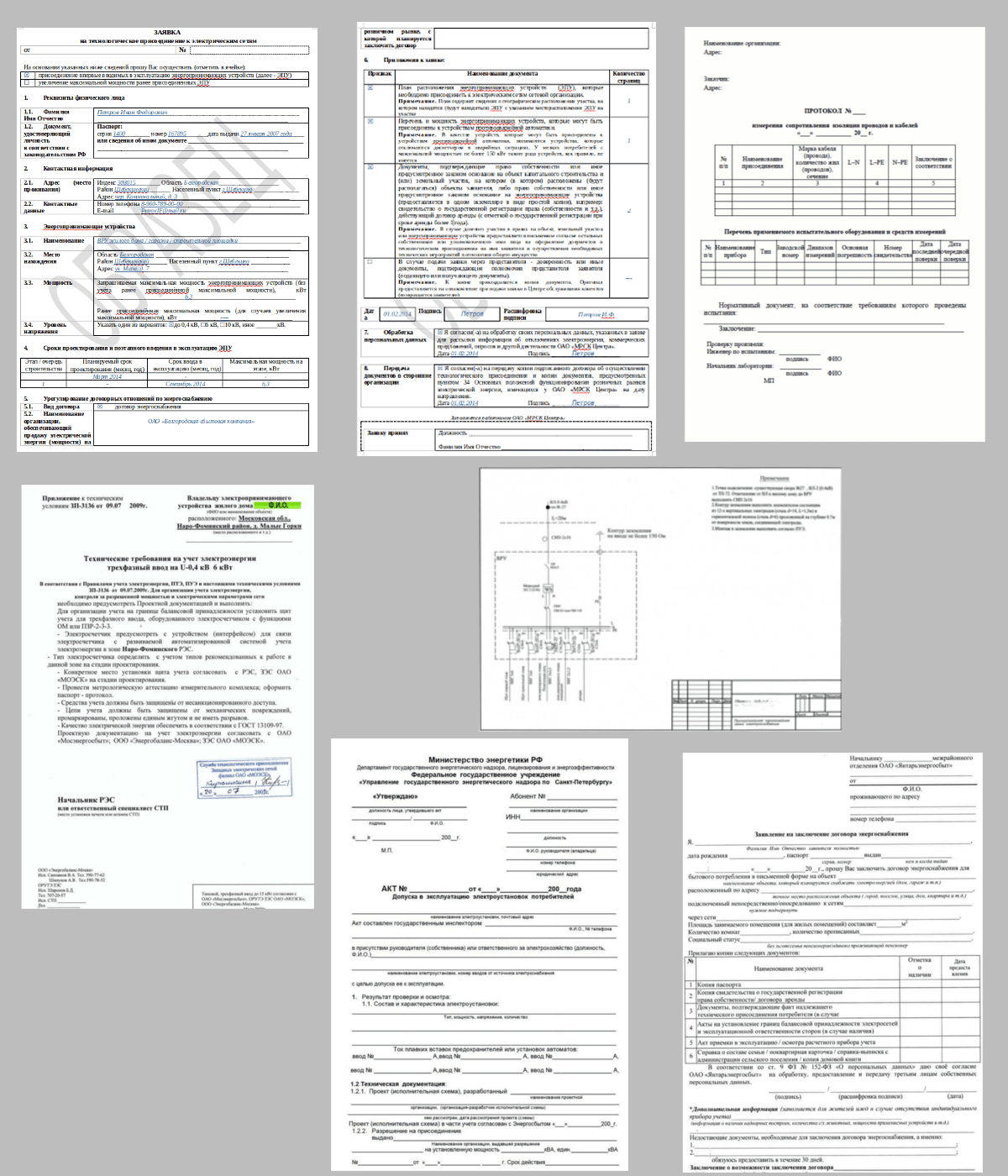

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Подключение пленочного теплого пола без терморегулятора

Логичен вопрос пользователей, которых интересует, а можно ли пленочный теплый пол подключить без терморегулятора. Когда инфракрасная пленка подключается напрямую к электропитанию, происходит ее нагрев. Пленка нагревается до тех пор, пока не достигнет своих максимальных показателей. Существуют разные модели и производители, у которых максимум нагрева достигает 50, 70, 110 градусов или других значений.

Инфракрасный пол можно подключать без терморегулятора в таких случаях:

инфракрасная пленка установлена не под декоративным напольным покрытием (ламинат, линолеум, паркет доска и т.д);
мощность ИК-пленки соответствует необходимой температуре нагрева (например, при 220 Вт/м2 температура нагрева составит ~50 градусов Цельсия);
полностью исключен эффект перегрева нагревательной пленки, при длительных ее включениях;
отбор тепла от нагревательной пленки происходит беспрепятственно и постоянно по всей площади.

Также не стоит сильно рассчитывать на так называемую саморегулируемую инфракрасную пленку

. Много людей считают, что такую инфракрасную пленку можно подключать без терморегулятора, а это не совсем так.

Саморегулируемая инфракрасная пленка без терморегулятора

В этих изделиях, когда пленка постепенно нагревается, то мощность нагрева начинает снижаться, так как увеличивается сопротивление. Таким образом пленка защищена от перегрева, если поверхность пола обладает плохой теплоотдачей.

Однако данный эффект начинает проявляется только после нагрева на температуру выше 50 градусов Цельсия, к тому же даже если мощность снижается на 30%, саморегулирующая пленка нагревается дальше. И если она из строя не выйдет, потому что имеет не малую температуру плавления, то высокая температура способна повредить само напольное покрытие.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

Увеличивается потребление электричества;
Возрастает нагрузка на проводку;
Опасность замыкания;
Система неэффективна при частых отключениях электричества;
Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2	78
Площадь покрытия плёнкой, м2	51
Потребляемые мощности Вт/ч	200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры)	0.6
Расход электричества на квартиру в час, кВт/ч	612
Суточное энергопотребление, кВт/ч	4406
Затраты на отопление в месяц, руб	15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Смотрите это видео на YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
термодатчиком;
терморегулятором;
подложкой с фольгированным слоем;
полиэтиленовой плёнкой;
изолентой;
строительным скотчем;
ножницами;
пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Что такое инфракрасный теплый пол, и как он работает?

Инфракрасные обогреватели — современный вид тепловых установок, работающий по абсолютно новому принципу. Если до этого любое отопительное оборудование прогревало воздух, то инфракрасные обогреватели этого не делают — они, в свою очередь, прогревают предметы, которые находятся даже на расстоянии от обогревателя. Давайте разберем, как это получается, и почему их использование нам так выгодно.

В основе работы инфракрасных теплых полов лежит принцип прохождения слабых токов через полупроводник. В нашем случае, в роли полупроводника выступает углерод — точнее, его тончайшее напыление.

Так вот, если бы мы рассматривали работу через атомный микроскоп, мы бы увидели следующее — при подаче напряжения на контакты, направленное движение заряженных частиц, то есть поток электронов, начинает возбуждать атомы углерода, которые до этого находились в статике.

Атомы углерода, получив возбуждение, от «атаки» начинают нагреваться. А происходит это потому, что в них самих электроны на всех орбиталях начинают двигаться — и не просто двигаться, а словно «паровозиком» перебегать от одного атома к другому. При всем этом атомном хаосе выделяется большое количество тепла в виде длинноволнового излучения.

И дело все в том, что это движение вызывает не просто тепло, а именно излучение потока фотонов — словно солнечный свет, но без солнца. Данное излучение не действует на воздушное пространство, а только на физические предметы.

Такой вид обогрева может быть исполнен в двух вариациях: это пленочный и стержневой.

Стержневой — представляет собой связку углеродных стержней, заключенных в изоляцию, которой не страшна температура и влага. Связаны эти трубочки между собой проводником повышенной прочности, который способен долгое время подвергаться нагреву, при этом не теряя своих механических и электрических свойств. Конструкция крайне прочна и изготовлена специально для монтажа ее в толщу слоя стяжки. Поставляется в виде рулонов — обычно размеры такого рулона 1×3 метра.

Пленочный — способ обогрева, получивший наибольшее распространение. Представляет собой пленку, на которую методом напыления нанесен углеродный проводник, полосами или неким подобием пчелиных сот. Концы проводника с самого изготовления имеют жесткую связь с двумя шинами, которые находятся на противоположных краях пленки. Все проводники ламинируются высокопрочной, температурной пленкой, которая не боится долгого нагрева, влаги и статических нагрузок.

Производится такой обогреватель в трех вариантах — 50, 80 и 100 см. Бывает разнообразной мощности: от 50 Вт/м2 для дополнительного обогрева до 200 Вт/м2 для самостоятельного обогрева.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

Подготовка поверхности пола, очистка от мусора.
Укладка теплоизолятора.
Прокладка кабеля для термодатчика и для питания системы.
Монтаж и подсоединение инфракрасной пленки.
Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом:

при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки

И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

— Материалы, необходимые для монтажа теплого пола Hot-Film.
— Плитка и материалы для укладки плитки.
— Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

1. Укладываем теплоотражающий материал.
2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
5. Подключите проводку и произведите тестовое включение инфракрасного пола . Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

. НЕЛЬЗЯ

— Устанавливать пленку рядом с нагревательными приборами
— Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
— Устанавливать и подключать пленку без заземления
Использовать в качестве теплоотражающего материала алюминиевую фольгу
— Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
— Изгибать пленку на 90
— Использовать один отрезок пленки с потреблением более 10А

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

Тепловым излучением.
Конвекцией.
Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.

Одностороннее и двустороннее подключение
Варианты подключения
Правила подключения
Правильная укладка проводов

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.
