Трубогибы арбалетного типа
Совсем другой принцип работы у трубогибов арбалетного типа.
Они действуют по принципу не обтягивания, а выдавливания угла, при этом заготовка имеет целых три точки соприкосновения. Подобная конструкция позволила уменьшить прилагаемые усилия, сделать прибор более компактным, а значит дешевым.
Но при этом пострадало само качество изгиба (в арбалетных трубогибов при работе с толстостенными трубами возникает эффект гофрированности), рабочий угол ограничился до 90°, да и транспортир в конструкции такого инструмента не предусмотрен. Так что работать придется на глазок.
А вот так выглядит арбалетный трубогиб в работе.
Подготовительные работы
Перед тем, как начать сгибать деталь большого размера, попробуйте согнуть небольшой кусочек стекла, если у вас получилось, можно приступать к работе.
1. Для начала работы с оргстеклом нужно вырезать деталь нужного размера. Для резки органического стекла можно использовать струбцину, чтобы накрепко зафиксировать лист полимера, и острую ножовку по дереву. Чтобы избежать перегрева материала во время распила, рекомендуется охлаждать место реза водой. Не забудьте переложить стекло от твердых зажимов струбцины или тисков мягкой тканью. Это защитит оргстекло от появления царапин.
Если на оргстекле в результате обработки появилась трещина, для того, чтобы ее удалить, можно воспользоваться маленькой хитростью. Смочите место повреждения сильно охлажденной уксусной кислотой и немного сместите края трещины, что позволит кислоте глубже проникнуть внутрь. Отполируйте поврежденный участок. После такой обработки, трещина склеится и будет не заметна.
2. Перед тем, как Вы приступите к сгибанию какого-то оргстекла, во избежание дефектов, нужно его очистить. Для этого хорошенько промойте его водой с моющим средством.
3. После вытирания стекла, дайте ему хорошенько просохнуть (примерно один час на миллиметр толщины). Когда стекло высохнет, можно приступать к приданию формы оргстеклу.
Технология сгибания горячим способом
Более распространены горячие методики работы с трубами. Обучимся самым востребованным технологиям.
Использование формовочной машины
Эта техника применима, если у вас есть специальный аппарат. Впрочем, агрегат можно и одолжить на время у соседей либо приятелей. Итак, запоминайте пошаговую инструкцию, как гнуть полипропиленовые трубы с помощью формовочной машины.
- Сделайте оправу согласно предполагаемой форме, которую вы планируете придать пластиковому элементу системы. Для заготовки используйте древесноволокнистую плиту. Готовую оправу обработайте при помощи наждачной бумаги.
- На формовочном аппарате, используя силикон, сделайте оболочку для соединения обрабатываемой трубы с оправой. Такой шаг убережет полипропилен от деформации (вмятин, сколов) во время работы.
- Поместите трубу в оболочку.
- Закрепите конструкцию в оправе.
- Переместите подготовленный набор на формовочный агрегат.
- Нагрейте материал.
- Дождитесь, пока размягченный пластик осядет на оправу и примет нужную форму.
- Дайте изделию остыть (около 10 минут).
- Снимите конструкцию.
- Оставьте согнутую трубу в покое еще на какое-то время (до полного охлаждения материала).
Это важно знать! Изготавливая оправу (форму), избегайте резких углов – изгибы делайте плавными, рассчитывайте их места и угол заранее, а не в процессе изготовления оправы, иначе придется все переделывать
Применение фена либо горелки
Если вы не можете позволить себе приобрести формовочную машину, а одолжить такой чудо-агрегат не у кого, не беда. Трубу можно согнуть и при помощи более простых «девайсов», например, строительного фена или даже газовой горелки.
Как и в описанном выше варианте, приготовьте шаблон, используя древесноволокнистую плиту.
Определите место сгиба и начинайте нагревать (при помощи фена либо горелки) этот фрагмент изделия. Способ нагрева отличается от машинной технологии. Трубу нужно проворачивать вокруг оси, контролируя равномерность прогрева материала по всей поверхности конструкции. Когда пластик по консистенции станет напоминать пластилин, можно приступать к основному блоку работ – сгибанию. Приложите изделие к подготовленной форме и постепенно доведите изгиб до планируемого угла. Не спешите, иначе появится брешь.
Как выпрямить ПНД трубу из бухты
Нередко ПНД-трубы реализуются в бухтах. С одной стороны, такая форма выпуска трубной продукции удобна для транспортировки и складирования. С другой стороны, возникает потребность в выпрямлении трубной продукции.
Самый простой способ
выпрямления – их привязывание к ровной поверхности (например, металлоконструкции). Для того, чтобы полиэтилен низкого давления распрямился как можно быстрей, в холодное время года дополнительно рекомендуется произвести подогрев ПНД-изделия строительным феном. В жаркое время года прибегать к помощи нагрева необязательно. В этом случае задача легко решается механическим способом.
Если ПНД-трубы очень длинные, их можно выровнять на земле. Чтобы «приструнить» изделия, их придётся зафиксировать металлическими скобами.
Как выпрямить трубу ПНД максимально быстро?
Если вам нужно провести гибку ПНД-изделий большого диаметра в быстрые сроки, на помощь стоит призвать профессиональные трубогибы:
наименее прихотливыми в использовании являются гидравлические станки,
если при гибке нужно обеспечить большие нестандартные углы (свыше 180 градусов.) имеет смысл обратить внимание на автоматизированные конструкции,
если приходится иметь дело с элементами трубопровода с очень небольшой толщиной стенок, то качественная радиусная гибка возможна при использовании специализированного дорнового оборудования (с направляющими).
Подобрать качественные ПНД трубы, соответствующие вашим задачам, вы всегда можете в . Кстати, если вы нацелены на самостоятельные работы, вам наверняка понравится тот факт, что трубную продукцию «Альянс Полимер» при приобретении можно забрать со склада не только, заказав доставку, но и собственным автотранспортом.
Список инструментов, важных для изгиба: советы профессионалов
Производители полипропиленовых и пластиковых труб настойчиво не советуют собственными силами сгибать изделия в бытовых условиях. Но порой данная процедура нужна: для этого необходимо запастись специализированными инструментами. Для работы понадобится фен строительный с хорошей мощностью и возможностью температурные регулировки. Также будет необходима формовочная машинка, если было решено выгибать материал при помощи оправы.

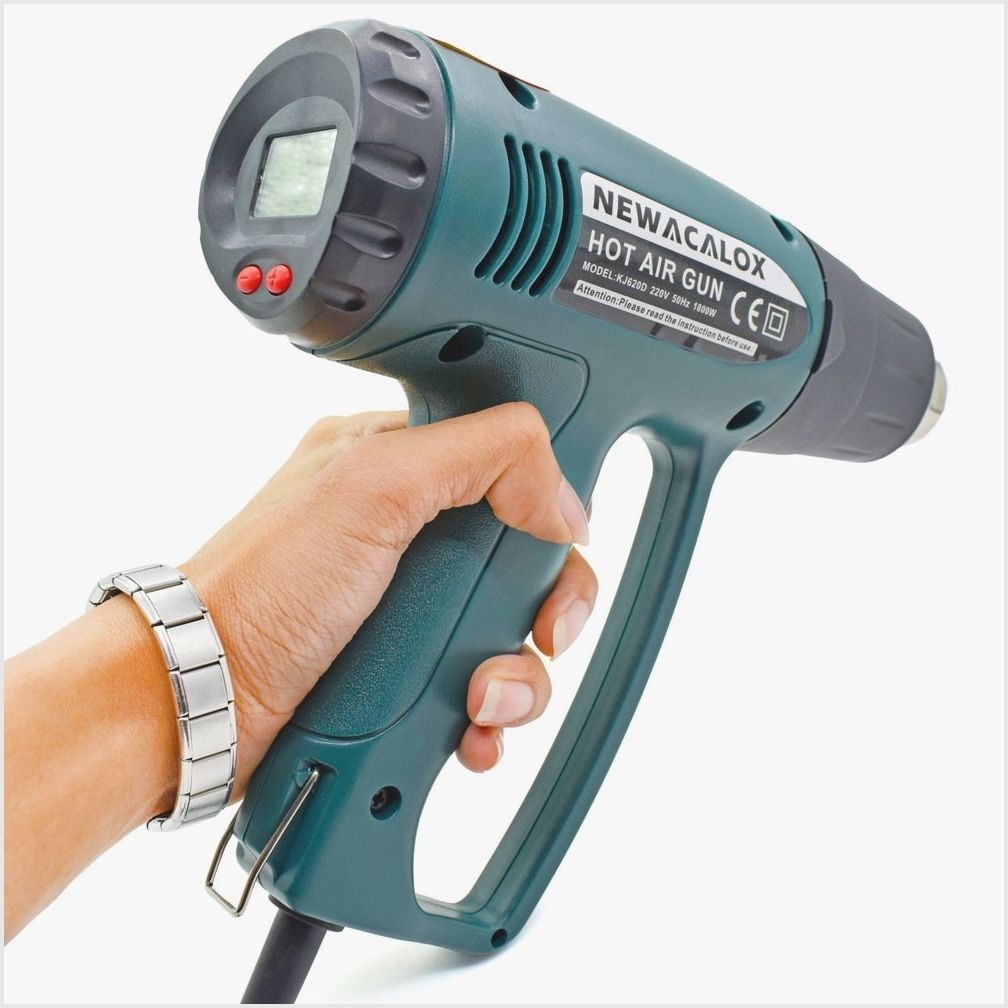

Фен строительный в первую очередь обязан иметь температурную регулировку
При условиях отсутствия строительного фена, может понадобиться атмосферная горелка, но работать с ней необходимо бережно, не позволяя переплавления трубы. Если компонент будет сгибаться при помощи проволки, нужно приготовить кусачки для ее нарезки.
Подогревать изделие нужно только в месте изгиба
Несколько советов от специалистов справяться с задачей:
- при эксплуатации технического фена следует внимательно прогреть собственно верхнюю часть того участка, где будет осуществлен изгиб;
- для производства похожих изгибов лучше приготовить рукодельный шаблон;
- применяя песок, его необходимо засыпать до полного наполнения просвета, однако заталкивать сыпучее вещество сильно не надо;
- для заглушки удобней использовать изделия из металла;
- сгибание должно выполняться неторопливо, от рывков необходимо отказаться.
Указанные способы сгибания ПВХ считаются наиболее проверенными и очень часто применяются мастерами, у которых нет трубогиба. Правильные, ровные повороты трубопровода предупредят применение соединителей, следователь, риск протечек будет небольшим.
Условия для сгиба Трубы ПВХ
Пластик прекрасно гнется, если на него влиять конкретными температурными показателями
Важно исполнить несколько условий для изгиба:
- разогревание участка до 75 градусов в том месте, где будет выполнен изгиб;
- влияние на компонент при помощи парообразных веществ.
Чтобы не приобретать массу лишних соединителей, которые просят внимательности во время установки, мастера очень часто применяют разные методики изгиба. Во время работы с нагретым воздухом, который станет влиять на пластик, следует выражать предостороженность: возможно не только полностью сжечь место нагрева, но и обжечь руки
В этом деле важно делать действия бережно и поэтапно
Полипропилен и поливинилхлорид прекрасно поддаются сгибанию
Бывает сложновато достичь замечательного изгиба, благодаря этому перед началом работы, рекомендуется тщательно рассчитать все будущие повороты трубопровода. Заблаговременно стоит потренироваться сгибать изделие на небольшом отрезке.
Основные методы сгибания изделий из ПВХ
Использование трубогиба необходимо лишь в тех случаях, когда согнуть пластиковую трубу самостоятельно не получается. Это касается изделий большого диаметра, которые предназначены для обустройства канализации.
Вот, что может случиться, если действовать не по правилам: такой материал нельзя использовать для трубопровода
Современные мастера успешно пользуются методом нагрева с помощью фена, применяют песок, проволоку и оправу для создания необходимых поворотов в конструкции трубопровода.
Использование фена
Температура плавления изделий из ПВХ стартует от 140 градусов Цельсия, однако такие показатели могут полностью расплавить элемент, лишив его целостности и основных технических характеристик. Чтобы этого не произошло, рекомендуется использовать строительный фен для постепенного нагрева изделия из ПВХ. Полипропиленовые трубы также подвергаются плавлению при высоких температурах, следовательно, их можно согнуть аналогичным методом:
- Создание шаблона для изгиба. Перед тем как осуществить ответственную процедуру, рекомендуется создать шаблон для изгиба: его лучше делать из прочного материала. Можно приобрести готовые уголки, с их помощью делать повороты.
- Наполнение сыпучим материалом. Чтобы отрезок не расплавился и принял правильную форму, мастера советуют предварительно наполнить его солью или речным песком. Сделать это можно с помощью воронки: на 3 метра трубы диаметром 20 мм потребуется меньше одного ведра песка.
- Нагрев участка феном. Для разогрева материала используют технический фен. Сначала выбирается участок нагрева, после этого выставляется температура на приборе и осуществляется разогрев.
- Изгиб изделия. Как только элемент прогреется до состояния, когда он может спокойно гнуться – его необходимо переложить на шаблон и аккуратно обогнуть по форме.
Нагревание до определенной температуры делает материал пластичным и податливым
Важно не допустить сильного плавления и нагрева до температуры 170 градусов. В таком случае пластик станет расплавленным и непригодным для дальнейшего использования
После остывания трубы на шаблоне ее монтируют в трубопровод.
Применение песка для сгиба трубы
При использовании песка не потребуется применять строительный фен. Суть методики заключается в разогреве соли или речного песка на противне. Происходит разогрев до нужной температуры, с помощью черпака состав засыпают в трубу. Вся процедура выглядит так:
- разогретый песок с помощью черпака насыпают в пластиковую трубу через воронку;
- с обратной стороны устанавливается металлическая заглушка, чтобы тепло не выходило;
- минимальная температура нагрева песка или соли в противне должна составлять не менее 140 градусов и не более 170 градусов.
Использование заглушки – обязательный пункт при гибке с помощью песка
Когда сыпучее вещество, разогретое до необходимой температуры, поместили внутрь, оно начинает воздействовать на жесткость пластика. Постепенно происходит плавление, поэтому сгибание происходит легко. Здесь также желательно применять специальный шаблон для изгиба, чтобы поворот получился ровным. Если результат не соответствует требованиям, использовать такой элемент нельзя по безопасности.
Сгибаем пластиковую трубу с помощью проволоки
Изгибать трубопроводы можно с помощью металлической проволоки. В данном случае используется два варианта работы:
- применение кусочков проволоки;
- применение металлической пружины.
Простые способы гибки труб
Метод прогиба с нагревом неуместен для заготовок из нержавейки, меди, металлопластика и полипропилена.
Профильные
Профильный металлопрокат – изделия с квадратной, овальной или прямоугольной конфигурацией. Их очень сложно прогнуть, не нарушив технические параметры. Оптимальный вариант – сваркой с предварительным подрезанием стенок болгаркой в нескольких местах на сгибе. Сначала выполняют пропилы, сгибают деталь до желаемого радиуса, затем сваривают швы. Детали небольшого диаметра можно запаивать специальным паяльником.
Нержавеющие или стальные
Изделия из нержавейки нельзя гнуть посредством нагревания. Для снижения вероятности деформации используют различные наполнители: мелкозернистый песок, замерзшую воду либо калибрующую пробку. Жесткие наполнители позволяют сберечь форму заготовки, упругие – меньше растянуть наружную стенку. Для получения равномерного изгиба устанавливают ограничители и внутри, и снаружи детали.
Важно! Чтобы избежать насечек и изъянов от калибровочной пробки, применяют смазку: машинное масло либо мыльную антикоррозийную эмульсию
Медные и алюминиевые
Алюминий и медь достаточно мягкие. Выгибание можно выполнять холодными методами и с подогревом. В качестве наполнителя пригоден песок, вода, пружина или канифоль. Горячий метод лучше всего подходит для заготовок с небольшим диаметром.
Металлопластиковые
Металлопластиковые заготовки сгибаются без нагрева руками, достаточно приложить усилия. Необходимо следить, чтобы не образовывался перегиб. Допустимое значение — 15⁰ на каждые 2 см.
Изделия легко выгибаются с помощью проволоки, которую вводят в обе полости, равномерно заполняя полость. Допускается горячий метод. Заготовку прогревают газовой горелкой или строительным феном, постепенно сгибая. Температуру нагрева контролируют бумажным листом. Прогревание следует длить до тех пор, пока лист не задымит.
Полипропиленовые
Выгибать полипропиленовые детали рекомендуется только в случае крайней необходимости. Поверхность прогревают строительным феном до температуры 150⁰С, сгибают в перчатках вручную без подручных средств. Таким методом можно сгибать заготовки с радиусом, равным 8 диаметрам детали.
Видео: Советы мастеров по гибке разных труб
Важно! Толстая стенка при изгибе должна располагаться с внешней стороны, более тонкая – на изломе
При выборе метода выгибания следует обратить внимание на материал детали, ее диаметр и необходимый радиус изгиба. Не все материалы допускают выполнение процедуры посредством нагрева
Предварительно рекомендуется попрактиковаться на ненужных остатках. Следует помнить, что с помощью подручных средств получить идеальный изгиб невозможно. Для толстостенных изделий лучше взять трубогиб.
Подробная инструкция, как согнуть пластик
Если Вам нужно согнуть полистирол, можете подготовить несколько приспособлений. Выполните оправку из МДФ (древесноволокнистой плиты). Соберите форму и в зависимости от ширины и длины пластиковой детали подгоните ее под соответствующий размер. Пройдитесь по поверхности с помощью наждачной бумаги, чтобы не осталось перекосов.
Подготовьте оболочку для пластиковой детали из силикона на формовочной машине. Она потребуется для фиксации плоской заготовки на оправке и сохранения ее поверхности от царапин и сколов.
Вставьте пластиковую деталь в оболочку, после чего закрепите ее в оправке из МДФ и положите ее на формовочную машину. После того как агрегат разогреется и пластик начнет осаживаться на оправку, принимая необходимую форму, Вам нужно подождать 5-7 минут. Аккуратно снимите деталь с машины, надев на руки перчатку. Затем поставьте ее на металлическую поверхность, чтобы материал остыл. Затем уберите оправку.
Сгибать пластиковую трубу намного проще. Возьмите промышленный фен или газовую горелку, включите и наведите на то место, где собираетесь сделать сгиб. Расстояние от нагревательного устройства до поверхности детали должно быть не меньше 5 см.
Вращайте трубы, не останавливаясь, в противном случае она может загореться. Нагревайте ее до тех пор, пока материал не будет мягким, после чего согните. Удерживайте трубу в этом положении некоторое время, чтобы пластик затвердел.
Пластиковые откосы для окон или стен из вспененного ПВХ Вы сможете согнуть под необходимым углом, делая частые надрезы по радиусу. Затем, создав необходимую форму, зафиксируйте их специальным клеем. Таким образом, Вы сделаете деталь с изгибами и расширениями.
На первый взгляд может показаться абсолютно бессмысленной идея, гибки пластмассы, и уж тем более оргстекла. Ладно, пластмассы, ведь ее сгибание действительно иногда очень и очень необходимо. Но, гибка оргстекла вообще может показаться бессмысленной идеей. Зачем? Для чего?- Но, что же поделать, если действительно бывают случаи, когда оргстекло нужно согнуть. В этой статье вы узнаете, для чего производят гибку оргстекла и пластмассы, и как это правильно сделать.
Приспособления для гибки труб
Плоскопараллельные пластины
Если нагрев и охлаждение – не ваш случай, используйте плоскопараллельную пластину. Примитивный, но безотказный и проверенный способ. Пластина – изогнутая заготовка из дерева или металла с пазом. Подходит для работы со стальными и металлопластиковыми изделиями диаметром до 45 мм.
Принцип действий:
- Трубу помещаем в хомут на плоскопараллельной пластине, фиксируем (зажимаем).
- Гнем, повторяя форму заготовки по пазу, извлекаем.
Быстрый, надежный способ, не требующий крупных затрат. Минус использования плоскопараллельных пластин – неизменяемая кривизна заготовки. Решить проблему поможет применение пластин с отличающимся радиусом кривизны. Поддастся и стальная конструкция.
Особенность способа – ограничение по длине, форму коротких трубок изменить легко, а качественно загнуть изделие, длина которого превышает длину заготовки, таким образом не получится.
Плоскопараллельная пластина — надежный, доступный способ изогнуть трубу самостоятельно
Металлические пружины
Рассмотрим, как согнуть трубу спиралью своими руками или придать изделию угол до 90°.
Металлическую пружину лучше использовать для работы с деталями из пластичных цветных металлов. Пружина предотвращает деформацию конструкции. Выбор размера зависит от внутреннего «обхвата» трубки.
Как действовать:
- Вставьте пружину в деталь (вводите до места загиба).
- Постепенно придайте изгиб на колене или предварительно зажав конструкцию в тиски.
Пружина упрощает процесс, принимая усилие сжатия/ растяжения и нагрузку на себя. Работая с мягкими податливыми материалами, выбирайте пружины средней жесткости и малого диаметра
Меры предосторожности не дадут детали лопнуть или разорваться
Металлические пружины служат трубе «каркасом» при изгибании
Радикальные меры – сварка
Изгибание листов металла и труб проводится и с применением болгарки. Сварка – кардинальный способ, решающий проблему, если другие варианты по объективным причинам не подходят. Требующийся инструмент – сварочный аппарат и болгарка.
Алгоритм действий:
- Произведите расчеты – прикиньте радиус закругления изделия (для верности можно набросать чертеж и сделать разметку на детали).
- На изгибаемый участок по длине наносят три поперечных пропила (с трех сторон).
- Детали придают изгиб.
- Пропиленные участки сваривают.
- Согнутый конец трубы в месте проведения сварки шлифуют, удаляя «опилки» и неровности.
Изгиб получается аккуратный, эстетичный и прочный.
Как видим, ответов на вопрос, как согнуть трубу, достаточно – выбрать актуальный для решения ваших задач способ не составит труда. Достаточно иметь нужный инструмент и желание. Учитывайте диаметр изделия, его длину и материал, с которым предстоит работать.
Минусов у перечисленных способов два:
- Вероятность порчи изделия, поломки и образования разрывов.
- Получить равномерный эстетичный изгиб в домашних условиях проблематично.
Сварка – быстрый способ придать трубе нужный изгиб
Застраховаться от неприятностей, если не обладаете навыками и опытом проведения работ по сгибанию труб, можно одним способом – привлечь профессионала.
Если желания или возможности воспользоваться услугами специалиста нет, не отчаивайтесь. Перед началом мероприятия внимательно изучите мат. часть, посмотрите видео или мастер-классы от профессиональных строителей (в сети Интернет их предостаточно).
Распространенные ошибки во время работы
Чтобы водомерный узел или система отопления не дала сбой, рекомендуется не позволять ошибок в процессе изгиба. Специалисты всегда работают согласно заблаговременно продуманному плану, если же человек выполняет трубопровод для себя, будет не лишним тщательно приготовиться к созданию конструкции.
Распространенные ошибки при попытках согнуть изделие из пластика:
- Пытаться выгнуть материал при помощи воздуха который разогрелся одновременно в нескольких местах: материал поддается изгибу исключительно на том участке, который разогревается при помощи строительного фена.
- Использовать атмосферную горелку с очень высокой температурой плавления: в данном случае материал просто расплавится и деформируется.
- Выполнять сгибание труб канализации, не выполняя правила: канализационные изделия сгибать не рекомендуется, лучше купить набор соединителей и при помощи крепежей установить уголки необходимого поворота.
При подборе любого способа сгибания ПВХ стоит следовать всем советам, чтобы не деформировать материал
Важно не особенно давить на трубу при холодном способе сгибания. Чтобы проверить возможный угол, нужно помножить величину трубного диаметра на 8 – это будет самый большой радиус изгиба
Применение пружины
Этот способ — один из самых актуальных и «безболезненных» для тубы из ПВХ. Здесь роль амортизатора будет играть пружина нужного диаметра. То есть, ребра пружины полностью защитят внутренний армирующий слой тубы ПВХ от сморщивания и последующего повреждения.
Внутренняя пружина с одной стороны имеет конусообразный конец, что облегчает её продвижение внутри просвета к месту предполагаемого изгиба. Второй конец пружины оснащен петлей. К ней можно привязать нить для более легкого извлечения пружины из трубы после её изгиба.
Для внешней пружины характерен слегка расширяющийся конец, который позволяет вставить в неё трубу.
Технология сгибания трубы при помощи пружины такова:
- К концу пружины привязывают шнур и погружают её в ПВХ тубу до нужного места изгиба.
- Плавно воздействуют на трубу, обеспечивая нужный угол залома.
- После того как труба примет угол нужного радиуса, необходимо слегка разжать угол, чтобы пружина высвободилась и вышла из полости тубы, не причиняя ей вреда.
Горячий способ
Выполняется с помощью нагревательного оборудования — строительный фен или формовочная машина. Последнюю можно купить — не дешевое удовольствие, взять в прокат или одолжить у знакомых. Некоторые умельцы прибегают к использованию горелки, но мы не рекомендуем так делать, поскольку вероятность перегреть трубу и испортить ее у неопытного мастера слишком высока. Выбирая место сгиба, учитывайте, что внешний вид не будет иметь презентабельный вид, поэтому продумайте как можно его спрятать.
С помощью строительного фена
Установите аппарат вертикально, зафиксируйте его в таком положении. Возьмите трубу и начинайте ее нагревать в месте сгиба. Постепенно поворачивайте по оси, обеспечивая равномерный прогрев пластика. Когда консистенция будет похожа на пластилин можно с помощью заранее подготовленной формы придать необходимый изгиб. Движения плавные, постепенные, иначе появятся трещины и герметичность будет нарушена. Когда изделию будет передан необходимый радиус, удерживайте его около 15 минут до полного застывания полипропилена.
Внимание!
Если в процессе сгиба изделию придан неверный угол, исправлять его бесполезно — трещины появятся обязательно. Доведите дело до конца и найдите другое применение заготовке.
С помощью формовочной машины
Этот способ наиболее эффективный, но и трудоемкий, требует опыта работы с пиломатериалом, силиконом.
- Изготовьте из ДВП оправу, с помощью которой труба примет необходимую форму.
- С помощью формовочной машины и силикона создайте оболочку. Она обеспечит защиту пластика от повреждений в момент крепления к оправе.
- Трубу вставьте в силиконовую оболочку, закрепите в оправе, переместите все в машину. Нагревайте конструкцию и она постепенно примет нужную форму. Через 10 минут достаньте изделие, дождитесь полного остывания.
Холодный способ
Наиболее сложный и рискованный способ. Подходит для подготовленных людей. Заключается в плавном, медленном сгибании холодного материала. Требует внимательного наблюдения за ходом процесса, чтобы не образовались трещины. Для придания формы используйте деревянный предмет, на который можно ориентироваться контролируя линию сгиба.
Процесс изменения формы пластиковой трубы не очень сложен, но требует опыта. Подумайте о том, чтобы приобрести этот опыт на ненужных обрезках трубы перед тем, как изготовить необходимую деталь. В помощь вам будут изготовленные из ДВП шаблоны, по которым можно проверить радиус дуги, и песок — наполните им трубу, когда нагреваете ее феном.
