Простой мощный гидравлический кран

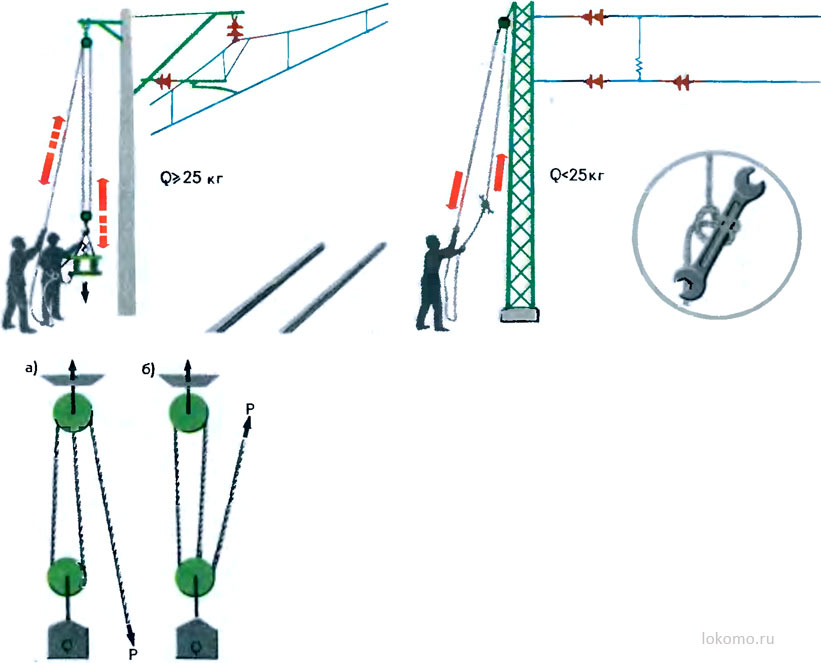

Принцип работы полиспаста

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Автолифт своими руками чертежи | Авто Брянск

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Подъемный блок своими руками

РазноеПолиспаст своими руками

≡ 5 Апрель 2020 · Рубрика: Интересно знать

А А А

Для подъема больших грузов человек не очень силен, но он придумал очень много механизмов, которые облегчают данный процесс, и в данной статье мы обговорим полиспасты: направление и устройство систем такого типа, а еще попытаемся выполнить самый простой вариант подобного устройства собственными руками.

1 Как мы упрощаем подъем грузов?

Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе.

За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример.

Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе.

Устройство

Простой полиспаст состоит из двух шкивов, связанных верёвкой, тросом, цепью. Шкив изготовляется в виде металлического колеса, вращающегося на оси. По внешнему краю сделан жёлоб для укладки троса. Шкивы, входящие в состав конструкции, называются блоками. Одни из них крепятся неподвижно, другие меняют положение по мере движения груза. Подвижные блоки размещаются со стороны тяжести. Неподвижный блок изменяет направление движения троса и вектор приложения усилия, а подвижные увеличивают усилие, прилагаемое к грузу. Перемещение груза происходит за счёт того, что он через систему блоков подтягивается канатом к закреплённой части полиспаста.

Требования к оборудованию

В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост

Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть

Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.

Как сделать лифт в подвальное помещение

Обустройство собственного дома и прилегающей к нему территории – важная и ответственная задача. Одно из непременных атрибутов любого частного жилища – подвал или погреба. Это отличное место для хранения продуктов питания. В процессе его возведения хозяин столкнется с проблемой обустройства удобного входа. Связано это с тем, что лестница для комфортного спуска будет занимать слишком много места.

Спуск, выполненный в виде люка, вырезанного в полу, и вертикальной лестницы для спуска – компактен, но крайне неудобен. Выходом из ситуации будет постройка небольшого подъемника, который со всеми удобствами доставит вас и ваш груз в подвал. Как сделать металлический лифт в подвал своими руками и какие виды лифтов бывают, мы узнаем ниже.

Соорудите лифт в подвальное помещение

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Как сделать треногу для лебедки

При строительстве садового дома, в частности монтажа фундамента, возникла необходимость укладки фундаментных блоков небольшого размера (800*400*600 и 1200*400*600). Большинство блоков установили с помощью крана, но до дальнего угла будущего дома, как ни старались, кран не дотянулся, блока в количестве 9 шт. проста перебросили по возможности ближе к нужному месту. И вот зародилась мысль создать кран-треногу. Конечно мысль стара как мир и всё же. Только вот от трёхопорной системы я сразу отказался. Четырехопорная система оказалась удобнее, особенно при перемещении в собранном состоянии (двигаемся как шагающий кран, более устойчивой. Для начала установили ручную лебедку — это был какой то кошмар — после пары подъёмов язык на плечо. Альтернативы электро лебёдке не было. Транспортировка крана простая — всё в багажнике кроме ног опор, длина их 3 м. на багажнике на крыше легкового авто. Сборка максимум 30-40 минут.

Материал для изготовления:

— ноги опоры профильная труба 50*50*3, длина 3 метра — 4 шт.; — выдвижные опоры профильная труба 40*40*3, длина от 1 метра до 3 метров, у меня 1 метр — 4 шт.; — телескопический подвес уголок 50*50*5, туба профильная 50*50*3, 40*40*3. Скрепляется всё шпильками или болтами М12. — Использовал лебёдки: 250/500 и 600/1200.

Склейте мачту и стрелу

Скрепите двухсторонним скотчем боковые детали В, разметьте центры и просверлите отверстия сквозь обе детали.

1. Для боковых деталей В и просгавок С выпилите две заготовки размерами 19x38x660 мм. (Мы использовали клен.) Из каждой заготовки сделайте одну боковую деталь и одну проставку. Закрепите в патрон сверлильного станса сверло Форстнера диаметром 25 мм и сделайте в каждой боковой детали пять отверстий (рис. 2, фото В)

2. Для сборки мачты подготовьте пару прижимных планок размерами 19x57x610 мм. (Мы взяли обрезки МДФ.) Оклейте одну сторону прижимных планок малярным скотчем, чтобы избежать их приклеивания к деталям. Наклейте скотч на одну сторону каждой боковой детали В, ограничивая места расположения проставок С в соответствии с рис. 2. (Толщины скотча достаточно, чтобы удержать прижимные планки от смещения и легко удалить излишки клея.) Склейте детали мачты (фото С и D).

Приклейте проставки С к одной боковой детали В. Нанесите клей и положите сверху вторую боковую деталь мачты.

Зафиксируйте детали между выравнивающими планками, а затем сожмите струбцинами вертикально. Нижняя проставка С и обе боковые детали В должны быть выровнены у основания.

3. Разметьте на боковой детали В мачты центр 5-миллиметрового отверстия для оси стрелы (рис. 2). С помощью сверлильного станка сделайте отверстие, вставив между боковыми деталями мачты обрезок толщиной 19 мм для предотвращения сколов.

Когда клей высохнет, снимите струбцины и планки, разметьте скос на верхнем конце мачты и опилите его ленточной пилой.

4. Сделайте на мачте В/С верхний скос (рис. 2, фото Е) и гладко отшлифуйте. Затем отшлифуйте 3-миллиметровые скругления на верхних углах боковых деталей В и верхней проставки С. Вставьте в цангу фрезера, закрепленного в столе, кромочную фрезу и отфрезеруйте фаски шириной 2 мм вдоль краев отверстий и внешних ребер мачты (кроме нижних). Окончательно отшлифуйте мачту.

5. Для изготовления передней D и задней Е проставок стрелы острогайте заготовку размером 35×560 мм до толщины 6 мм (мы взяли орех) и распилите ее на части указанной длины. Ленточной пилой сделайте скос на передней проставке и сужение на задней (рис. 3). Отшлифуйте опиленные кромки.

Как и при сборке мачты, подготовьте прижимные рейки 19x19x610 мм и наклейте малярный скотч, чтобы выровнять проставки D, Е между боковыми деталями F для склейки.

6. Для боковых деталей стрелы F возьмите кленовую заготовку размером 19x35x5 72 мм, распилите ее вдоль по толщине надвое и острогайте обе планки. Вклейте проставки D, Е между боковыми деталями F (рис. 4 и фото F).

7. Когда клей высохнет, сделайте в задней проставке Е с помощью сверлильного станка 2,5-миллиметровое отверстие для шнура, 5-миллиметровое отверстие для оси и еще одно 5-миллиметровое отверстие у переднего конца стрелы (рис. 4). Перед сверлением переднего отверстия вставьте между боковыми деталями F обрезок толщиной 6 мм, чтобы предотвратить появление сколов на выходе сверла. Затем разметьте два сужения, выпилите их ленточной пилой и отшлифуйте до линий разметки. Отшлифуйте также 3-миллиметровые закругления на концах стрелы и отфрезеруйте 2-миллиметровые фаски вдоль всех ребер. Окончательно отшлифуйте готовую стрелу.

Безопасность

Обязательно периодически осматриваем детали лифта

Особое внимание уделяем тросу, проверяя:. •

наличие смазки; равномерность укладки на барабан; отсутствие перегибов и разрыва нитей плетения; исправность узлов крепления троса на барабане и раме лифта.

Двигатель электромеханического лифта с лебёдкой

Нелишним будет сделать простую, но эффективную страховочную систему на случай обрыва основного троса. Для этого просто возьмем пару храповиков от инерционных ремней безопасности легкового автомобиля и установим между ними барабан со страховочным тросом. Сборка и крепление такого механизма не вызовет особых сложностей, а надежность его вполне достаточна, чтобы удержать значительный вес лифта с пассажиром.

В управляющем блоке для лифта, сделанного своими руками, предпочтительно применить кнопки без фиксации. По принципу: «нажал – едет, отпустил – не едет». И обязательно предусмотреть аварийную кнопку отключения эл. питания в случае «залипания» управляющей кнопки.

Кроме того, обязательно обеспечьте надежное заземление электрооборудования лифта.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

В наше время большинство людей привыкли к комфортной жизни как в городской квартире, так и в загородном доме.

Многие люди не решаются переехать в свой собственный дом, боясь лишиться этого комфорта.

На самом деле большую трудность при переезде в частный дом составляет именно его благоустройство, ведь никто не хочет отказываться от цивилизованных условий жизни.

Одним из таких пунктов выступает устройство лифта в частном доме.

Разница между лифтом и подъемником

Подъемник имеет ещё названия «минилифт» или консольный. Сразу хочется отметить, что подъемник — это упрощенная форма лифта, который может устанавливаться не только лишь внутри здания, но и снаружи.

Подъемники подразделяются по видам использования:

  • подъемники строительные, например, для подъема принимаемого товара в супермаркетах с машин на площадку, для дальнейшей доставки на склад;
  • подъем инвалидов в обход ступенек в различные здания;
  • пищевые подъемники в частных домах.

Конечно это не все виды, но основной спектр направления мы выделили.

А вот лифт, это куда более сложный механизм, требующий предварительной подготовки для монтажа. Установить его где угодно не получится. Тут нам придется повозиться с расчетами и с проектом в целом.

Лифты делятся всего на две категории: это грузовой и пассажирский. Разница заключается в грузоподъемности, да и красотой и комфортом грузовые лифты, как правило, не отличаются.

Место для обустройства лифта

Важный шаг, так как от него будет зависеть удобство эксплуатации, прочность и безопасность конструкции

В первую очередь обратите внимание на стены, к которым будет крепиться шахта подъемника. Как минимум одна из стен должна быть несущей и на ней не должно быть дефектов и повреждений.

Категорически запрещается крепить шахту лифта к стене, кладка которой состоит из пенобетона. Также запрещено осуществлять крепление к стене, толщина которой не превышает один слой кладки. Это регламентируется тем, что общая конструкция подъемника имеет внушительный вес, и частая эксплуатация быстро разрушит ненадежную стену, что приведет к аварии.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

  1. Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
  2. Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
  3. Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
  4. Для оснований и диагональный опор – уголок 100х100 мм.
  5. Болты М 16 для крепления опор к штангам.
  6. Колёса (например, от складской тележки) – 4 шт.
  7. Ручная лебёдка грузоподъемностью до 1 т.
  8. Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

  • https://zsm-miass.ru/stroitelstvo/samodelnyj-podemnyj-kran.html
  • https://remboo.ru/instrumenty/samodelnyiy-kran-dlya-stroitelstva-doma.html
  • https://intehstroy-spb.ru/tehnologii/mini-kran-svoimi-rukami-obzor-variantov.html
  • https://SpecMahina.ru/kran/svoimi-rukami-podemnyy.html
  • https://dymohod-msk.ru/kran-svoimi-rukami/
  • https://ats-sib.ru/krany/samodelnyj-kran-dlya-podnyatiya-gruzov.html
  • https://ometalledo.ru/samodelnyj-mini-kran-svoimi-rukami.html
  • https://kalibrtractor.ru/spetstehnika/pod-emnyy-kran-svoimi-rukami.html
  • https://mtz-80.ru/bez-rubriki/mini-kran-dlya-podema-gruzov-svoimi-rukami-do-500-kg
  • https://tkazimut.com/samodelnyy-kran-dlya-podnyatiya-gruzov/
  • https://SpecTorg.su/dlya-strojki/garazhnyj-kran-svoimi-rukami.html

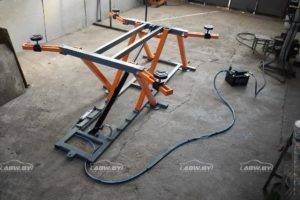

Чертежи для изготовления ножничного подъемника своими руками

Если заранее приготовить подробный чертеж подъемного механизма, сборка ножничного подъемника значительно ускорится

Следовательно, первым делом важно тщательно обдумать, какие габариты будет иметь оборудование

Анализируя различные модели как самодельных, так и заводских подъемников, обдумываются все нюансы, тонкости и размеры устройства, учитывая преимущества имеющихся моделей, из которых исключаются всевозможные недостатки.

Важно чтобы чертеж ножничного устройства разрабатывался для конкретного подъемника, в противном случае не получится сделать абсолютную его копию, так как размеры каждого оборудования индивидуальные

Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество.

Чтобы собрать подъемное устройство строго по чертежам, требуются инженерные знания и специальные навыки, это сможет сделать настоящий специалист.

Чаще всего, если требуется начертить подъемный стол, приходится обращаться к профессиональным инженерам.

1 Как мы упрощаем подъем грузов?

Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе. За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе. У полиспаста имеется две противоположные стороны: одна из них неподвижная, которая фиксируется на опоре, а остальная – подвижная, которая цепляется на самом грузе. Выигрыш в силе выполняется благодаря подвижным блокам, которые закрепляются на подвижной стороне полиспаста. Неподвижная часть служит исключительно для перемены пути движения самой веревки.

Виды полиспастов выделяют по проблемы, четности и кратности. По проблемы есть обычные и трудные механизмы, а кратность означает умножение силы, другими словами, если кратность будет равна 4, то в теории вы выигрываете в силе в 4 раза. Также нечасто, но все таки применяется скоростной полиспаст, подобный вариант предоставляет выигрыш в скорости перемещения грузов при совсем небольшой скорости компонентов привода.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Какие требования предъявляются к домашнему подъемнику?

Проектируя лифт в подвал, необходимо учитывать ряд нюансов. Сборка этого устройства требует финансовых вложений, времени и сил. Готовое приспособление должно работать долго и исправно.

К домашнему подъемнику предъявляются следующие требования:

  1. Электрическая безопасность. Проводка должна быть прочной и надежной, все контакты изолируются. Обязательно наличие третьего провода, использующегося для заземления.
  2. Экономичность. Устройство следует снабжать силовой установкой малой мощности, чтобы не создавать дополнительную нагрузку на бытовую сеть.
  3. Эстетичность. Пользоваться красивой и аккуратной конструкцией приятно, она является предметом гордости перед соседями и друзьями.
  4. Удобство эксплуатации. Самодельный лифт в подвал оснащается пультом управления и просторной площадкой. Ее уровень нужно подогнать под поверхность пола и потолка.
  5. Страховка от падения. Блокираторы вращения должны находиться в зоне видимости. Менять их необходимо регулярно, не дожидаясь критического износа. В лифтах всех типов нужно устанавливать аварийный стопор.
  6. Легкость обслуживания и ремонта. Не следует изготавливать сложную конструкцию из деталей, которые трудно найти в свободной продаже. Лучше сделать простое устройство, разобрать и собрать которое можно бытовыми инструментами.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
