Универсальный, надежный, простой в изготовлении: плюсы и минусы ленточного фундамента

Виды фундаментных блоков

В зависимости от используемой марки бетона и структуры выделяют три разновидности изделий, использующихся для обустройства сборного основания:

  • Монолитные. Это наиболее популярная разновидность, которая имеет сплошную структуру. Маркировка таких блоков – ФБС.

  • Монолитные блоки с пазом – еще один востребованный вид.

    От предыдущего он отличается наличием специальных вырезов, которые служат для быстрой и удобной прокладки инженерных систем, включая электросеть, слаботочные системы и пр. В продаже эти блоки идут под названием ФБВ.

  • Пустотелые блоки, или ФБП. Их применяют преимущественно для строительства построек из дерева или каркасных материалов, поскольку несущая способность существенно снижена.

Близость грунтовых вод

Близость грунтовых вод к поверхности на участке для застройки, может изменить глубину заложения фундамента, и это обязательно надо учитывать при расчётах. Согласно СП 22.13330.2011 (СНиП 2.02.01-83*) глубина заложения фундамента в зависимости от уровня грунтовых вод, определяется из следующей таблицы (таблица немного видоизменена для удобства чтения, но смысл её тот же что и СП):

Таблица №3. Глубина заложения фундаментов в зависимости от расположения уровня подземных вод

Грунты под фундаментом (на глубине промерзания) Глубина заложения фундаментов в зависимости от расположения уровня подземных вод
Уровень грунтовых вод выше расчетной глубины промерзания + 2 метра Уровень грунтовых вод ниже расчетной глубины промерзания + 2 метра
Скальный грунт, песок крупный и средний Глубина промерзания не учитывается Глубина промерзания не учитывается
Пески мелкие и пылеватые Больше либо равна глубине промерзания Глубина промерзания не учитывается
Супеси с показателем текучести IL < 0 Больше либо равна глубине промерзания Глубина промерзания не учитывается
Супеси с показателем текучести IL >= 0 Больше либо равна глубине промерзания Больше либо равна глубине промерзания
Суглинки, глины, а также крупнообломочные грунты с глинистым заполнителем при показателе текучести грунта или заполнителя IL>= 0,25 Больше либо равна глубине промерзания Больше либо равна глубине промерзания
Суглинки, глины, а также крупнообломочные грунты с глинистым заполнителем при показателе текучести грунта или заполнителя IL< 0,25 Больше либо равна глубине промерзания Больше либо равна ½ глубины промерзания

Уровень грунтовых вод принимается в наивысшем их состоянии, т.е. в весенний период.

На самом деле, если уровень грунтовых вод близок к поверхности, лучше рассмотреть альтернативу ленточному фундаменту.

Посмотрите видео о дренаже (ещё один способ борьбы с морозным пучением):

Факторы, определяющие выбор величины залегания

К числу факторов, определяющих искомую нами величину, относятся такие приводимые в СНиП 2.02.01–83 показатели, как:

качество грунта в месте проведения работ, под которым понимаются такие важные показатели, как глубина его промерзания (ГПГ), а также средний уровень расположения грунтовых вод (УГВ), значение которого зависит от текущего сезона;

  • расчётная нагрузка (или среднее давление под подошвой фундамента), оказываемая всей конструкцией строящегося дома. Этот показатель зависит от этажности строения и будет рассмотрен отдельно;
  • наличие дополнительных пристроек к будущему дому;
  • глубина монтажа подводимых к зданию коммуникаций, располагающихся выше подошвы основания;
  • рельеф местности в пределах стройплощадки (на территории застройки).

Рассмотрим каждый из указанных выше факторов более детально.

Расчет глубины промерзания

Для того чтобы определиться с тем, как выбирается глубина заложения фундамента в зависимости от показателя промерзания грунта, расчёт, как таковой, совсем не обязателен. Для этого вы можете воспользоваться специальной таблицей с эпюрами, которая представлена на расположенном ниже рисунке.

Содержащаяся в этих таблицах информация позволяет с минимальной погрешностью узнавать глубину промерзания для каждого конкретного случая (для различных регионов России).

При желании вы можете пойти по другому пути, воспользовавшись приведённой ниже формулой:

d1=d0 x √M,

где d1 – искомое значение глубины промерзания, а d0 – базовое значение, величина которого зависит от характеристик почвы.

В этой формуле M – поправочный модульный коэффициент, учитывающий значение среднемесячной зимней температуры и высчитываемый как среднее арифметическое текущих температур за несколько месяцев.

Пример: Для глинистой почвы при среднемесячном зимнем показателе температуры 14,7 °C, например, значение показателя промерзания равно:

d1=0,23 х √14,7=0,88 метра

Выбор точного значения глубины промерзания

Полученное расчётным путём значение глубины промерзания грунта(ГПГ) не предусматривает влияние на его величину теплового режима, установившегося в отапливаемых сооружениях, которые эксплуатируются в зимнее время года едва ли не половиной всех владельцев загородной недвижимости.

Для получения окончательного значения этого показателя вводится ещё один поправочный коэффициент, зависящий от ряда факторов, учтённых в специальной таблице.

Поправочный коэффициент глубины заложения фундамента в зависимости от особенности постройки и среднесуточных температур в регионе

С учётом данной поправки окончательное расчётное значение ГПГ вычисляется как:

d=k * d1

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

  • по глубине заложения;
  • по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции Глубина заложения фундамента
до 2 метров до 1 метра 0,5 м
до 3 метров до 1,5 метров 0,75 м
более 3 метров от 1,5 до 2,5 м 1 м
от 2,5 до 3,5 м 1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

  • в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
  • при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
  • при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

  • в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
  • если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
  • при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Типы

 три типа:

  1. Заглубленный ленточный фундамент.
  2. Мелкозаглубленный.
  3. Незаглубленный.

Первый тип используется для сооружения тяжелых зданий, или если в доме планируется подвал. Его также закладывают на пучинистых грунтах. При этом глубина закладки определяется уровнем промерзания грунта. Подошва должна располагаться ниже этого показателя на 50-60 см.

Второй тип закладывается под каркасные дома, под щитовые, деревянные, из пеноблоков. То есть, под те, которые создают небольшие нагрузки. Свое название он получил за то, что глубина его заглубления составляет всего 50-70 см.

И последний тип – это конструкция ленточного фундамента для частного дома, которая сооружается вровень с поверхностью грунта. На сам грунт его не устанавливают (не заливают), потому что почва – основа не надежная. Поэтому по всей схеме закладки выкапывается траншея, куда засыпается слой песка, а сверху щебень. Именно на эту подушку и сооружается поверхностный ленточный фундамент. Фундамент без заглубления может устраиваться под любые здания с различными нагрузками.

Необходимо отметить, что заглубленный ленточный фундамент самый затратный и сложный в плане проведения монтажных работ. В некоторых регионах уровень промерзания грунта превышает 2 м, а значит, придется траншеи под конструкцию выкапывать на глубину 2,5 м. Вручную этого не сделать, поэтому к работам привлекается тяжелая техника в виде экскаватора.

Ленточный фундамент глубокого заложения не всегда приемлем, особенно, если разговор заходит о пучинистых или песчаный грунтах. В первом случае лучше использовать столбчатые конструкции, обвязанные ростверком, во втором плитные. При этом две последние позиции по затратам материалов и сил в разы дешевле и проще.

Что касается других параметров, то в первую очередь определяется ширина ленточного фундамента. В основу ее расчета вкладывается толщина стен. Оба показателя должны быть равны между собой, как минимум. Чаще ширина фундаментной конструкции шире, но по строительным нормам можно ее делать и меньше на 13 см (максимум) с учетом, что основа сделана из бетона в виде монолита, и у конструкции есть расширенная подошва. Это так называемая разновидность Т-образного ленточного фундамента.

Но, определяя ширину ленты фундамента, надо обязательно учитывать, под какую стену конструкция будет заливаться. Если под несущую, то лучше значение увеличить, если под перегородку, то можно уменьшить показатель. Что касается высоты ленточного фундамента, то она зависит от размера заглубления и высоты цоколя (это часть, расположенная над уровнем грунта).

Как уменьшить глубину

Вопрос решается с помощью использования различных приемов:

  • Утепление фундамента. Траншея выкапывается выше уровня промерзания, но ее ширина заведомо больше, чем требуется. На поверхность бетонной ленты устанавливается герметичный слой теплоизолятора из экструдированного пенополистирола (пеноплекса) для фундаментов. Затем пазухи засыпаются песчано-гравийной смесью, образуя качественный дренажный слой, препятствующий проникновению воды к ленте и снижающий нагрузки пучения.
  • Отвод грунтовых вод с помощью дренажной системы. Этот способ подходит не всегда, поскольку надо иметь точку сброса или участок должен располагаться рядом с понижением рельефа или водоемом. Влага отводится в дренажную канавку, пройденную по периметру фундамента. Затем из канавки вода сбрасывается в трубопровод, откуда удаляется в дренажный колодец, водоем или иной удобный участок.

Кроме этих способов можно просто использовать мелкозаглубленный вариант ленты, если это позволяют размеры и вес постройки и состав грунта.

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

  • Заглубленный;
  • Мелкозаглубленный:
  • Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

  • Глубина залегания грунтовых вод;
  • Характер грунта – глинистый, болотистый, песчаный или иной;
  • Глубина промерзания почвы;
  • Вес здания;
  • Наличие подвала;
  • Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП 22.13330.2011, СНиП 23-01-99. Характеристики определяют по сводным таблицам.

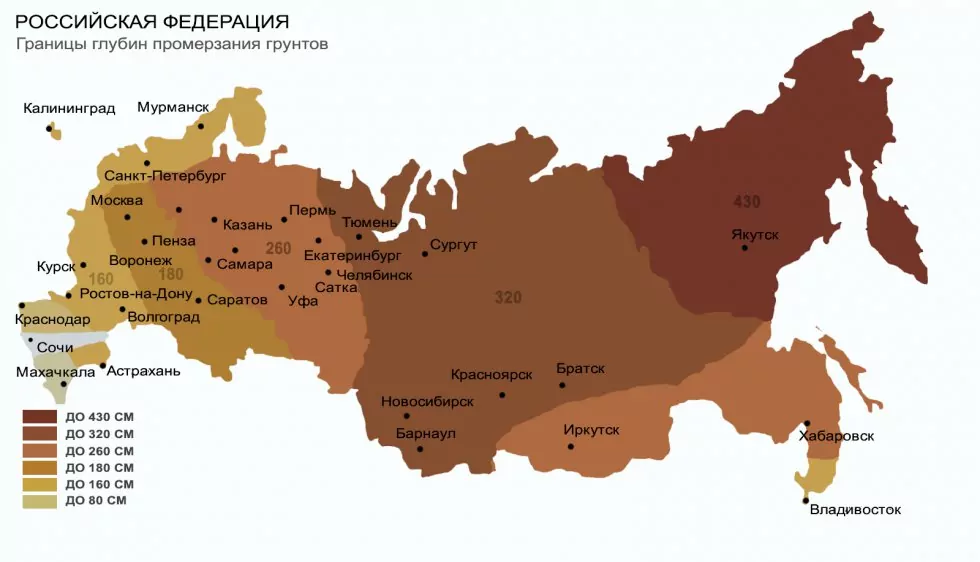

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Тип грунта Промерзание, в зависимости от средней температуры внутри здания, м
0°С 10°С 20°С
Песчаный 1,3 1,01 0,82
Супесь 1,21 0,94 0,67
Глинистый 1 0,78 0,56

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

Материалы

Разновидности материалов, применяемые в строительстве фундаментов, весьма многочисленны – все зависит не только от веса будущей конструкции и специфики грунта, но и от выбранного типа основания и расценок на различные стройматериалы в конкретно взятом регионе. В начале статьи в качестве основных материалов упоминались древесина, кирпич и бетон, однако использовать можно не только их, особенно если вес будущего здания не столь значителен.

Ленточный фундамент для легкого здания можно построить из сравнительно легких материалов – тех же пеноблоков или шлакоблоков. Если грунт под строительной площадкой отличается неплохой надежностью, а само здание планируется небольшим и построенным из тех же легких материалов или керамзитобетонных блоков, вполне вероятно, что такого фундамента окажется достаточно.

Использование металла вероятно практически во всех видах фундамента. Комбинированный железобетонный вариант может представлять собой как столбы, так и ленту, причем последняя может быть целостной, залитой на месте или собираться на месте из отдельных блоков, выпущенных фабричным методом. Армирующая металлическая сетка может использоваться даже в сочетании с условной кирпичной кладкой. Чисто металлический фундамент для легких строений можно сделать даже из одних лишь труб, часть из них использовав в качестве столбов или свай, а другую – наварить сверху в виде ростверка или основы для него.

Этот материал ценится за доступность и возможность простой обработки даже в домашних условиях, ведь теоретически фундамент столбчатого или свайного типа можно собрать даже из старых железнодорожных шпал. Другое дело, что такие столбы или сваи придется дополнительно защитить, и хотя обычно рекомендуют использовать специальные пропитки от насекомых, грызунов или влаги, последнюю проблему поможет решить даже рубероид, который мог остаться после кровельных работ в основном доме. Листами рубероида необходимо плотно обмотать ту часть свай, что уходит глубоко в землю. Однако следует помнить, что рубероид защищает только от влаги, но не от полноценного затопления.

Факторы, которые необходимо учесть при расчете глубины залегания оснований

При строительстве фундаментов различной номенклатуры – столбчатых, ленточных или фундамента-плиты, необходимо учитывать следующие условия и параметры:

  • Геология строительной площадки.
  • Конструкция и архитектурные параметры будущего сооружения.
  • Глубина, на которую грунт промерзает.

Геология строительной площадки

Изучение геологии необходимо для выявления залегания пласта, на который ляжет основная нагрузка. Такой пласт принято считать несущим.

Условия определения несущего пласта:

  • Основание должно заглубляться в пласт не более, чем на 20 сантиметров при естественном давлении массы фундамента на грунт.
  • Фундамент закладывается в ровную траншею, глубина которой не может быть меньше 50 сантиметров.

Измерение уровня залегания грунтовых вод производится в обязательном порядке. В идеальном варианте фундамент должен закладываться выше пласта залегания. Но возникают условия, когда фундамент нижней кромкой подходит к верхнему слою залегания. Подобный вариант допускается только в случае, если пласт промерзания находится значительно ниже уровня залегания грунтовых вод. В противном случае избирается другая площадка под строительство.

Особенности конструкции возводимого здания

На глубину прокладки фундамента влияют следующие конструктивные параметры сооружений:

  • Организация цокольного этажа, его габариты и глубина заложения.
  • Необходимость обустройства дополнительных фундаментов под отдельно стоящее оборудование и сторонние сооружения.
  • Дополнительные нагрузки на фундамент, которые рассчитываются суммой нагрузок от снежного покрова, нагружения здания и его собственной массы.

Глубина, на которую промерзает грунт

Это один из ключевых факторов, который учитывается при расчете глубины залегания фундамента. Если почва склонна к выпучиванию при промерзании внутренней влаги, то ее определяют, как один из следующих видов грунта:

  • Пески, насыщенные влагой.
  • Пыль и мелкофракционный гравий, который быстро впитывает влагу.
  • Подвижная глина.
  • Жидкий и умеренно-жидкий суглинок.

Поскольку нижние слои под пластичным грунтом являются более прочными, то «ледяное выпучивание» происходит вбок и вверх, поднимая готовый фундамент сооружения. Это приводит к его разрушению, так как масса здания не дает ему подняться совместно с сооружением.

В итоге могут возникнуть следующие негативные проявления:

  • Деформация фундамента и его выкрашивание.
  • Перекос стен.
  • Трещины оконных и дверных проемов, нарушение их геометрии.

Цемент

Скелет любой конструкции предполагает за собой удержание максимальных нагрузок, в число которых входит сжатие. В вопросе устойчивости приходит на помощь самый распространенный вяжущий материал, представляющий собой битый камень. Он позволяет создавать вещи высокого качества и по прочности, не отличающиеся от настоящей глыбы.

Битый камень имеет серый оттенок, мелкую зернистость. При взаимодействии с водой превращается в однородную массу, имеющую пластичные свойства, а затвердевая, имеет твердое образование, похожее на искусственно созданный гранит.

Главное при покупке обратить внимание на дату изготовления и если она отсутствует проверить мягкость смеси. Это сделать очень просто, стоит лишь постучать по пакету. Если он залежался, то вы отобьете ненароком ногу, ощутив видимую окаменелость

Если он залежался, то вы отобьете ненароком ногу, ощутив видимую окаменелость.

Но вернее всего начать проверять с углов, так как портиться вещество начинает именно из этих мест. Также можно взять его в ладонь.

Свежий материал обладает текучестью и с легкостью просочится сквозь пальцы. Еще один способ — сжать порошок. Он превратится в комок, и долго не продержавшись в таком виде, легко рассыпаться.

Какой тип ленты предпочтительнее использовать?

Основное преимущество именно ленточного основания перед конструкциями из свай, столбов либо монолитной заливки заключается в универсальности использования такого фундамента.

На нем разрешено сооружать не только легкие каркасные дома, но и многоэтажные здания. Такое свойство присуще ленте благодаря нескольким вариантам сооружения этой конструкции. Рассмотрим их подробнее.

Монолитный

Цельнолитое основание — наиболее простой вариант фундамента. Оно является непрерывной лентой, состоящей из бетона с армированным поясом. Монолит заливают внутрь опалубки, сооруженной на месте сооружения здания.

Параметры монолита:

  1. Фундамент удобен, поскольку не требует углубления в грунт. Учитывая его целостность, он надежен, его заливают на любой, даже нестабильной почве.
  2. Конструкции присущи определенные недостатки: сооружать ее рекомендовано только в теплый период года, на ленту требуется много арматуры, заливка получается массивной, а значит — дорогой.
  3. Особенность основания — необходимость полной заливки за краткий период времени, что требует использование спецтехники.

Все самое важное и полезное о монолитном ленточном фундаменте найдете здесь

Сборный

Ленту собирают, используя готовые железобетонные блоки. Их выкладывают на участке строительства, соединяя цементным раствором.

Железобетонные блоки промышленность выпускает прямоугольной конфигурации либо трапецеидальной.

Основные характеристики сборного основания следующие:

  • несомненное достоинство — готовые блоки всегда можно заказать в специализированных фирмах с доставкой на территории застройки;
  • монтаж такого ленточного фундамента позволяет значительно сэкономить силы и время;
  • сборный фундамент разрешено устанавливать даже поздней осенью либо ранней весной;
  • поскольку габариты железобетонных блоков, необходимых для сооружения сборной конструкции, стандартизованы, строительство нестандартного фундамента требует подрезки не только самих изделий, но и их опоры — блок подушки (для этого необходимо наличие особого инструмента, навыки его использования, иначе не получится обойтись без привлечения профессионалов);
  • вес блоков значительный, их невозможно устанавливать вручную, поэтому для монтажа придется привлекать спецтехнику;
  • хотя стоимость блоков и немаленькая, подсчеты определяют, что смета возведения сборного и монолитного фундамента практически идентична (из-за этого при выборе подходящего варианта необходимо руководствоваться лишь габаритами строения и состоянием почвы).

Нередко этот вариант строительного основания предпочитают, если требуется под зданием соорудить подвал.

Комбинированный

Наиболее сложный в плане обустройства комбинированный вариант ленточного фундамента. Его предпочитают сооружать только в ситуациях, когда ландшафтные условия не позволяют остановить выбор на монолитной либо сборной конструкции.

Основные характеристики комбинированного основания следующие:

  1. К возведению такого фундамента прибегают только тогда, когда отсутствует возможность остановиться на заливке монолитной конструкции из-за весомого риска разрушения ее.
  2. Проект комбинированного фундамента обходится значительно дороже обычного, не говоря уже о смете на монтажные работы (без привлечения профессиональной бригады точно не получится обойтись, поскольку кроме сложности самой конструкции мастерам придется работать в условиях нестандартного рельефа).
  3. Основное достоинство этой конструкции — получение в итоге гарантированно надежного основания именно там, где запланировано сооружение дома.

Какие оптимальные условия для бетонирования?

Фундамент под здание лучше закладывать, когда на улице плюсовая температура. Работы можно проводить в туман или при небольшом дожде.

При повышенной влажности воздуха бетон лучше твердеет.В строительной технологии есть зимнее литье основания, но оно очень сложное. Для самостоятельного строительства такой способ возведения фундамента практически невозможен.Не начинайте строительство если температура воздуха не больше +5 градусов.

Как приготовить раствор для столбчатого или ленточного основания?Количество раствора необходимого для вашего основания можно рассчитать по проекту.

Узнав объем фундамента, вы будете знать объем требуемого раствора бетона.В бетономешалку закладывается по 3 части щебня средней фракции и песка и одна часть цемента М400.

Как снизить расходы за счет уменьшения глубины стройки?

После проведения геологического изыскания и всех расчетов может оказаться, что фундамент нужно закладывать очень глубоко. Существуют проверенные методики, которые помогают застройщику сократить расходы на стройматериале. Все методы основаны на уменьшении разрушающего влияния природных факторов на участке.

Утепление подошвы

Когда линия промерзания почвы находится неглубоко под поверхностью земли, строитель, конечно же, не может изменить климатические условия в регионе. Остается снизить значимость этого фактора за счет утепления фундамента и самой почвы, примыкающей к нему. Затраты на утепление окупятся за счет экономии строительных материалов.

Глубинный дренаж

Иногда устраивают дренажные канавки, заполненные крупнозернистыми породами, и оформляют их в виде дорожек. Таким образом, вода будет беспрепятственно омывать монолитное основание, не разрушая его при любой температуре окружающей среды.

В местах с высоким уровнем снежного покрова и обильными осадками в течение года избыточную воду отводят от основания с помощью системы глубинного дренажа. Этот метод предполагает закладывание в землю труб с перфорацией, засыпанных мелкообломочными породами.

Вода посредством труб отводится по уклону рельефа, а грунт не перенасыщается водой и не пучится при отрицательной температуре.

Нормативные требования

Как вы уже могли заметить из вышеописанного, установка фундамента – сложный процесс, нуждающийся в точных измерениях и учете большого количества внешних факторов на территории постройки.

Под этими нормами подразумеваются требования нормативной документации СП 22.13330.2011, а именно – СНиП под номером 2.02.01-83. Некоторые из данных норм уже были указаны в тексте, так как представляют собой распространенную и проверенную годами информацию. Итак, глубина заложения фундамента вычисляется, исходя из:

  • фактического назначения и конструктивных особенностей возводимого здания или строения, нагрузок и воздействия на основу фундамента (1, 2-х этажный или более высокий дом);
  • глубины установки фундаментов у строений, располагающихся в непосредственной близости от новой постройки, глубина заложения сторонних коммуникаций (труб, кабелей и других элементов);
  • особенностей рельефа территории (наличия возвышений, низин);
  • геологических параметров места застройки (разновидности породы и ее свойств, особенностей напластований, присутствия таких элементов как карманы выветривания или полости карстового типа);
  • условий площадки гидрогеологического типа и предполагаемых модернизаций территории застройки в ходе возведения объекта;
  • особенностей площадки с учетом таких явлений как: размыв грунта, оползни (такие явления часто встречаются на участках возведения мостов и подземной прокладки труб);
  • промерзание почвы в различные периоды года и глубины этого промерзания.

Расчет последнего пункта стоит учитывать, исходя из расчета средних ежегодных максимальных глубин промерзания грунта в сезонное время. Период наблюдений в данном случае составляет не менее 10 лет. Площадка при этом должна быть открытой, без застоев влаги и снега, а уровень грунтовых вод должен располагаться ниже уровня промерзания почвы в определенный сезон.

Расчет заглубления ленты

На следующем этапе нужно разобраться, как все вышеприведенные факторы влияют на выбор типа фундамента. Их, как вы помните, всего три.


Ленточный фундамент. Виды по глубине заложения.

Незаглубленный

Этот тип фундаментной ленты не способен выдерживать большие весовые нагрузки и поэтому применяется очень редко. Он полностью находится на поверхности грунта, а заглублена только песчано-гравийная подушка. Поэтому понятие глубины заложения к этому типу фундаментов можно применять только условно. Главное достоинство такой конструкции заключается в том, что на боковые бетонные стенки не действует сила пучения.

Незаглубленное фундаментное основание может монтироваться только на плотных устойчивых грунтах. Для его устройства снимается верхний слой грунта на глубину 30-40 см. После этого в траншею насыпается смесь песка с гравием и хорошо утрамбовывается с проливанием водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя – 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.

Мелкозаглубленный

Фундамент мелкого заложения воспринимает нагрузки от пучения и при этом не так надежен, как заглубленный. Он делается выше точки промерзания грунта. Поэтому величина его заглубления зависит от таких факторов как тип грунта, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимостей глубины заложения мелкозаглубленного ленточного фундамента приведены в СНИП 2.02.01-83 и выше по тексту статьи.

Если уровень грунтовых вод ниже ГП, от процесса пучения обычно не бывает. Исключением является наличие слоя глины, которая может задерживать и накапливать дождевые и талые воды. В любом случае, даже для одноэтажного дома здесь действует правило – глубина заложения ленты должна быть не менее половины положения точки промерзания. И если в вашем населенном пункте ГП находится на отметке 1,8 м, то фундамент следует заглубить на 0,9 м.

Заглубленный

Это самый надежный тип ленточного фундамента. Глубина его заложения на 100-300 мм ниже точки промерзания. Главное условие его строительства заключается в том, что лента должна опираться на плотные слои грунта. При заболоченности или торфяников придется копать траншею ниже этих слоев. После этого обязательно засыпать и утрамбовать песчано-гравийную подушку и после этого ставить опалубку. Технология устройства этого типа фундамента описана в этой статье.

Можно ли уменьшить глубину заложения

Часто бывает так, что выполненные расчеты показывают необходимость больших размеров и расходы на возведение ленты становятся слишком значительными. Особенно, если рассчитывается глубина ленточного фундамента для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.

Существует три варианта:

  • уменьшить ГП;
  • понижение УГВ;
  • устройство буферной подушки.

Изменить климат невозможно, но, используя утеплитель, можно уменьшить глубину промерзания грунта. Для этого внешняя стена ленты покрывается пенополистирольными плитами. Также утеплитель нужно уложить под отмостку на всю ее ширину. В результате ГП уменьшится и фундамент можно сделать мельче.

Отвод грунтовых вод ниже ГП осуществляется путем укладки эффективной дренажной системы. Она должна быть смонтирована ниже глубины промерзания грунта. Это большие объемы земляных работ, много материалов и устройство колодцев, но эффект будет отличным.

При большом слое пучинистых или заболоченных грунтов, фундамент придется закладывать глубоко. Чтобы избежать этого, неустойчивый грунт нужно просто заменить насыпными материалами. Для этого с наружной стороны ленты выкапывают траншею шириной около метра и засыпают ее песком с гравием. Подушка под фундаментом так же остается обязательной.


Подушка под ленточный фундамент.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
