Разбивка фундамента: как правильно разбить фундамент под дом

Как соорудить обноску?

Общий чертеж разметки фундамента дома

Нельзя начинать земляные работы сразу после установки осей, так как с первыми ковшами почвы все колышки будут извлечены. Чтобы не произошла такая ситуация, дальше нужно делать обноску. Обноска фундамента – это два забитых в землю деревянных столба и прибитая между ними горизонтальная доска длиной 80-100 сантиметров, на высоте 90-120 сантиметров. Таким образом, обозначают контрольные точки осей.

Устанавливают обноску на расстоянии около 1,5 метра от будущих стен. На доску между этими столбами переносят размер котлована, толщину и положение стен и прочее. В верхнюю грань доски (ее нужно выровнять по уровню) забиваются гвозди в соответственных местах, чтобы показать положение осей здания.

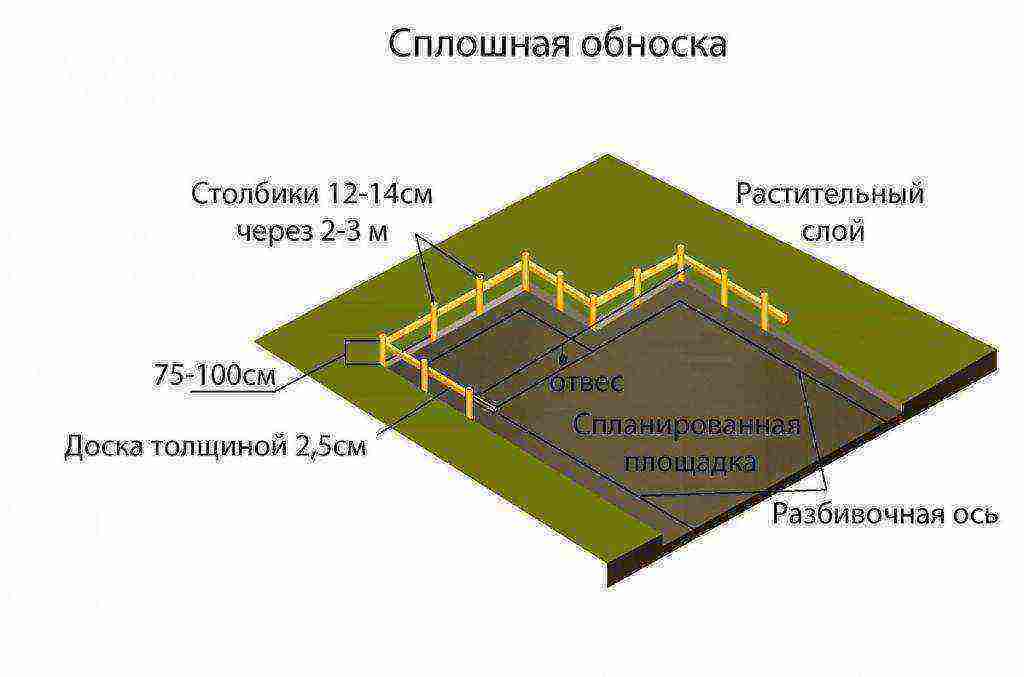

Схема установки сплошной обноски

Переносить оси фундамента на обноску можно с помощью геодезического устройства, которое называется теодолит. Так определение углов дома будет максимально правильным. Если такого приспособления нет, то есть вариант сделать это вручную, используя египетский треугольник с размерами 3,4 и 5 единиц длины.

Затем между гвоздями натягивается шнур – уровень. Дальше по диагонали проверяется расстояние между ними. В итоге должен получиться нулевой уровень дома. Перенос отметок обноски и ее горизонтальность осуществляется с помощью обыкновенного водяного уровня. После того, как произошла разбивка основных стен, можно приступать к разбивке остальных.

Безопасным расстоянием для обноски, чтобы рыть котлован, является 1,5 метра. Если планируемый котлован должен быть глубоким, то обноску фундамента лучше всего сделать сплошной. Принцип такой, что доски и столбцы размещаются по всему периметру фундамента.

Стоит помнить, что все разметочные шнуры используются только для разметки. При выполнении других работ шнуры нужно убирать, так как они будут мешать. Есть возможность случайно их задеть, после чего они могут отклониться и придется все перемерять заново.

 Также не стоит затягивать время разбивки осей вашего фундамента (больше месяца). При разных типажах почвы грунт просто может съехать и сдвинуть имеющуюся разбивку.

 Принцип разбивки фундамента своими руками не сложный. К этому нужно серьезно отнестись, все замеры делать правильно, использовать качественное оборудование.

Разбивка осей фундамента – очень важный технологический процесс. От того, насколько правильно это будет сделано, зависит не только то, будет ли дом или хозпостройка на вашем участке построены хорошо, но и то, насколько правильно они будут расположены на участке. Это может быть критично, например, в случае, когда строение расположено близко к соседнему участку или проезжей части дороги. Потому стоит отнестись к разбивке осей максимально серьёзно.

Технология разметки

Приведем пошаговые инструкции, с помощью которых можно выполнить разметку участка под разные типы фундаментов.

Под столбчатый фундамент

Следует заметить, что разметка столбчатого фундамента особых сложностей не вызывает, так как такое основание представляет собой наиболее простой вариант свайного фундамента.

Установка их выполняется в наиболее загруженных местах – по углам, в точках пересечений несущих и межкомнатных стен.

Как правило, шаг установки опор составляет полтора – два метра, верхние их участки соединяются балками, свободное пространство заполняется песчано-щебеночной смесью.

Размеры элементов определяются с учетом высоты будущего основания. Чтобы разметить подобный фундамент, необходимо соорудить обноску. Для этого потребуются доски, расположенные попарно друг напротив друга и ограниченные шнуром, чтобы получился квадрат либо прямоугольник.

Опорные столбы располагают по уровню, веревки натягиваются по отметкам, нанесенным с помощью гидроуровня. В точках пересечений бечевок устанавливаются колышки, обозначающие места для бурения скважин.

Теперь веревки разрешается снять, вместо каждого колышка устроить приямок, в углубление вставить сваю, залить свободное пространство бетонным раствором.

Затем проводится основная разметка будущего фундамента, действия соответствуют общепринятым правилам подобных работ.

Под ленточный фундамент

Мы знаем, как выполняется разметка под свайный фундамент. Теперь предлагаем вашему вниманию последовательность действий о том, как правильно сделать разметку под ленточный фундамент своими руками.

Возведению ленточного основания предшествует правильно исполненная разметка. Такой тип фундамента представляет собой непрерывную железобетонную ленту, уложенную в траншею. Параметр ширины ее опорной части определяется с учетом качества грунтового состава и используемыми для возведения стен материалами. К примеру, ширина ленты под кирпичную кладку или под блоки должна быть минимум пятьдесят сантиметров.

Уровень заглубленности определяется по точке промерзания почвенного состава. Ленточные конструкции заливаются по прочному грунту, монтируются легко, дают возможность для обустройства подвала или цокольного этажа.

Проводя разметку на местности, необходимо учитывать, что ваше сооружение должно быть удалено от ограждения и соседней территории на определенные расстояния:

• оконные проемы до стен соседнего здания должны быть удалены на шесть метров, сам объект возводится не ближе трех метров от территории соседа;
• санитарно-бытовые правила определяют, что удаления должны быть минимум по три метра.

Размечают ленточное основание по общепринятым правилам разбивки участка для строительных работ, по такому же принципу делается обноска.

В верхние части элементов обноски вбиваются гвоздики для выполнения отметок:

• в центре – оси фундаментных стен;
• по бокам от осевой – метка под ширину фундамента;
• ширина опорной подушки.

Под плитный фундамент

Если нет возможности разместить свайное поле под фундамент или забетонировать ленту, устраивают основание из плит. Такой вариант считается наиболее надежным, применяется на участках с проблемным грунтом, по торфяной или заболоченной местности.

Разметить устройство плитного фундамента можно самому, так как порядок определения углов с расстановкой колышков и натягивание бечевки нам уже знаком.

Есть одна особенность в устройстве такого основания – приходится принимать во внимание площадь фундаментных плит. Если какая-то из них не войдет в размеченный контур, все придется переделывать заново

Фундамент произвольной формы

Естественно, разметка прямоугольных фундаментов 10 на 10 для дома, 4 на 4 под беседку, 3 на 6 под гараж 3 на 3 и т. п. выполнять просто. Но порой возникает необходимость залить основание под конструкцию с многочисленными углами. Возникают определенные сложности, но процесс вполне решаемый. Алгоритм действий следующий:

• в первую очередь придется самому разметить общий контур объекта, отметить расстояния от крайних точек и построить большой прямоугольник;
• затем все углы корректируются, снова проверяются диагонали и размеры сторон;

• начинается сложный этап – разметка изломных участков. Заметим, что каждый такой отрезок представляет собой дополнительный прямоугольник, который тоже приходится строить. В завершении выставляются и перепроверяются угловые участки;
• отвесами определяются места пересечений, которые формируют контур объекта.

Наружная разметка и обноска

Расстояние от дома до улицы должно быть не менее 5 м Установив колышки в определенных местах, их оставляют, не меняя расположения, до конца работ. Обноска гарантирует точное восстановление всех определенных точек даже в том случае, если внезапно произойдет обрыв шнура, предназначенного для отметки границ котлована или опалубки.

Разметка под фундамент начинается с привязки. Точками привязки служат существующие на участке постройка (сарай, техническое сооружение), забор или столб освещения. В соответствии с утвержденными правилами расстояние от дома до улицы не должно быть меньше 5 м, а до проезда личного транспорта – 3 м.

Для выполнения разметки потребуется:

• шнурка (не растягивающаяся бечевка);
• колья;
• рулетка.

Продолжая манипуляции, натягивают оставшиеся шнурки и проверяют диагонали. Выполняя все действия, можно сделать разметку фундамента с наружной стороны, но работу нужно продолжать, начиная размечать внутреннюю сторону для фундамента. Подробная инструкция по разметке в этом полезном видео:

Делается это довольно просто, но каждое движение требует внимательности и осторожности, точности и правильности расчетов. Фундамент под дом имеет не только наружную, но и внутреннюю разметку

Для ее проведения потребуется выбрать, какой вид фундамента больше подходит для данного участка, и в соответствии с ним выполнять разметку.

Лента

Точность отметок проверяют нивелиром Особенность ленточного основания заключается в том, что такое основание может быть сооружено в котловане или траншее, при разметке которой необходимо выставить точки для натяжения второго ряда шнурки. Расстояние между первым и вторым рядами должно соответствовать ширине канавы.

С помощью нивелира нужно проверить точность отметок. На определенные участки выставляем колышки, контролируя не только расстояние между ними, но и правильность прямого угла. Размеченный таким образом периметр определяет границы ленты основания.

Разметку продолжают после того, как будут отмечена диагональ фундамента (созданного прямоугольника) и лазерным нивелиром проверен горизонт. Правильно сделать разметку фундамента своими руками поможет пошаговая инструкция.

Так, разметка столбчатого фундамента для дома своими руками занимает не так много времени, если все работы выполняют в соответствии с намеченным планом и правилами.

Чтобы выставленные столбы были расположены правильно, разметку проводят, натянув шнурку по осям опорных конструкций. Расстояние между шнурами должно соответствовать длине между опорами фундамента. Измерив расстояние до очередной точки бурения или обустройства шурфа, используют отвес и отмечают найденную точку. Подробней о том, как самому справиться с разметкой, смотрите в этом видео:

Главное – создать идельно прямой угол

Проще выполнить разметку плитного фундамента она в полной мере соответствует ходу работ по созданию разметки ленточного основания и не всегда требует выполнения внутренней разметки.

Главное, точно создать прямой угол и проверить равенство диагоналей. В противном случае плита фундамента не станет прочным и долговечным сооружением, гарантирующим качественную опору будущему зданию.

Правила проведения работ по сооружению оснований требуют сделать разметку как внутренней, так и наружной стороны любого фундамента.

Любое здание обязательно имеет фундамент. Это опора, которая принимает на себя все действующие нагрузки

Поэтому очень важно, чтобы разметка под фундамент была сделана правильно. Сделать разметку фундамента под дом своими руками можно без соблюдения особой точности, но если будет размечаться плиточное или ленточное основание

При разметке фундамента под дом такого типа очень важно иметь правильно построенный каркас опалубки. Разметка именно под столбчатый фундамент для дома требует высокой точности. Разрешается только минимальная погрешность. Столбик основания монтируется по точкам, поэтому размеченный участок должен иметь правильное выставление всех размеров. Сделать разметку фундамента, если отнестись к этой работе с особой тщательностью, можно и самостоятельно, не обращаясь к профессионалам. Следовательно, разметка фундамента под дом — это несложная процедура, главное соблюдать все рекомендации и требования.

Разметка фундамента под дом с прямыми углами

Начнем, пожалуй, с самого простого – разметки дома прямоугольной формы. Тем более что даже дома со сложной планировкой, но с прямыми углами, основываются на этом методе.

Начинается разметка любого по форме дома с определения его местоположения на строительном участке.

Если вы начинаете строить, то у Вас уже должно быть на руках разрешение на строительство и сопутствующие документы, в которых прописан минимальный отступ от всех границ участка.

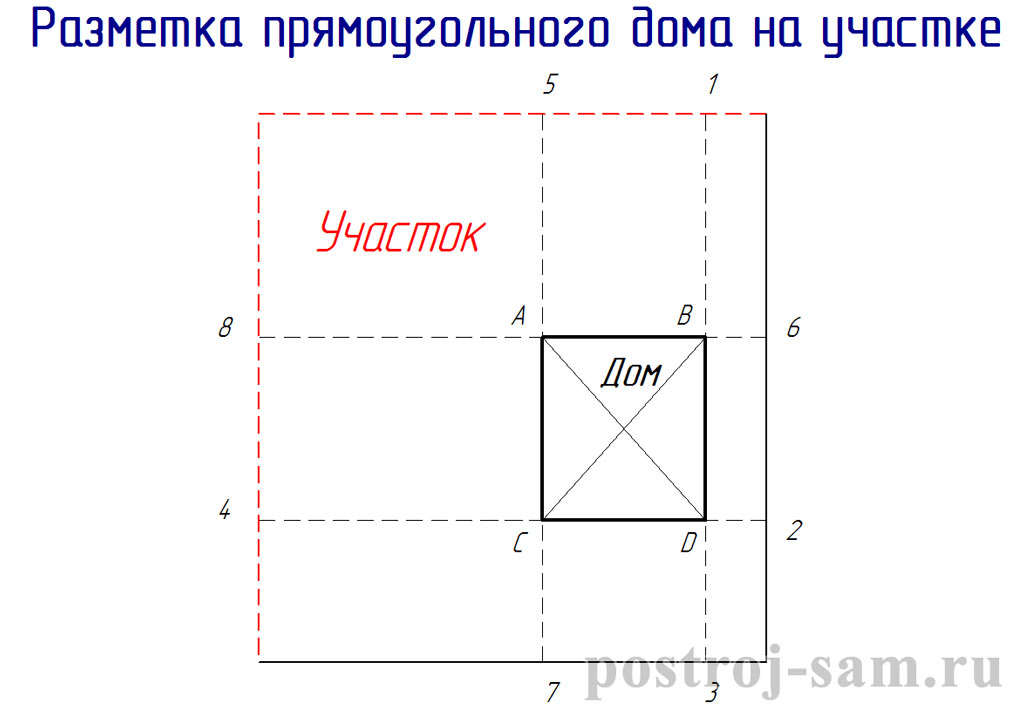

Начнем с самого простого примера, когда участок, как и дом, имеет прямоугольную форму (см. схему выше). Не имея специальных, дорогостоящих инструментов под рукой, на мой взгляд, самый простой способ произвести разметку фундамента будет следующий:

1. Определяем местоположение будущего дома на участке, в нашем случае это правый нижний угол.
2. Выбираем две самые близлежащие границы участка (в нашем случае, это границы, обозначенные на схеме выше — черным цветом).
3. Выставляем первые 4 колышка обозначенные цифрами 1-4, в соответствии с отступами от границ участка и натягиваем между ними, как показано черным пунктиром, шнуры. Таким образом, мы нашли один угол нашего дома.
4. Затем от колышка №2 замеряем длину, равную длине стены BD, и выставляем колышек №6. Аналогично выставляем колышек №8.
5. От колышка №3, вдоль нижней границы участка, отмеряем длину стены CD, и выставляем колышек №7. Аналогично выставляем колышек №5.
6. Натягиваем шнуры, как показано на схеме черным пунктиром, получившиеся углы и будут углами дома.
7. Проверяем, на сколько правильный получился у нас прямоугольник, методом, описанным ниже.

Стоит отметить, что очень часто бывает так, что участок имеет не прямоугольную форму, тогда необходимо отталкиваться не от двух сторон участка, а только лишь от какой-нибудь одной, натянув лишь один шнур, параллельно ей. Остальные шнуры натягиваются «на глаз», исправляя затем ошибки, как описано далее.

Проверка диагоналей и исправление ошибок разметки фундамента

Если Вы все сделали правильно, то расстояние от точки A до точки D, должно быть равно расстоянию от точки B до точки C. Другими словами – диагонали прямоугольника должны быть равны (менее 1 см – допустимая разница).

Если у Вас обе диагонали равной длины – поздравляю, основная часть разметки пройдена и можно приступать к разметке внутренних стен. Но, к большому сожалению, в большинстве случаев при замерах диагоналей, есть незначительные расхождения. Причин может быть несколько – не совсем прямоугольный участок, высокая трава, мешающая замерам, да и вообще человеческий фактор.

Как быть в этом случае, начинать все заново?

Нет, ни в коем случае! Если расхождения не в метрах, начинать заново ничего не нужно. Надо просто «подправить» углы, сейчас я расскажу, как это сделать.

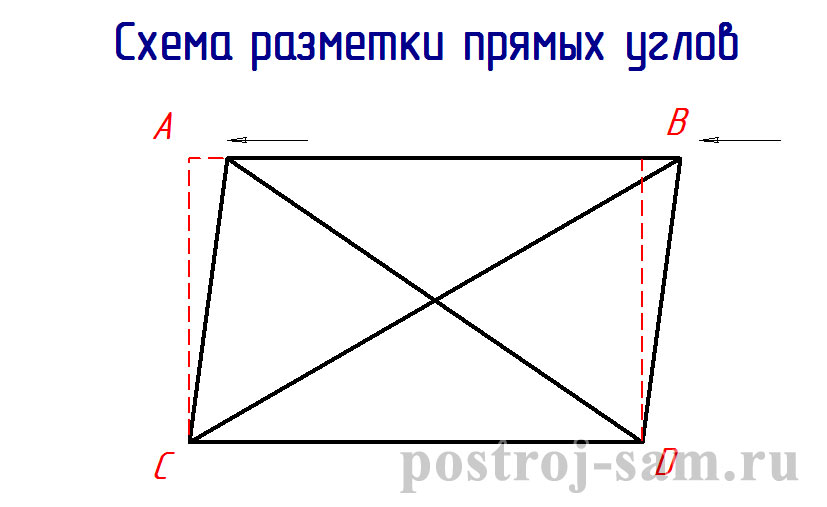

Допустим, что у Вас диагональ CB получилась длиннее диагонали AD на 20 см, тогда Ваш периметр дома выглядит как на схеме.

Порядок дальнейших действий с разметкой фундамента под дом:

1. Углы A и B сдвигаем влево, примерно на 10 см (половину разницы размеров диагоналей).
2. Замеряем заново все стороны и диагонали. Стороны не должны измениться в размерах, но лучше перестраховаться.
3. Если разница уменьшилась, но все же они не равны (допустим разница стала 5 см), то повторяем пункты 1 и 2, но уже сдвигая их на 2,5см.
4. Если теперь диагональ AD стала больше, то так же повторяем пункты 1 и 2, но сдвигая углы в противоположную сторону (в нашем случае вправо).

Устройство траншеи или котлована

Ленточный фундамент.

Непосредственно от самого края фундамента размещают колышки обноски с дощечками на расстояние не менее 1 м 50 см. Потому что для качественного котлована и предотвращения возможного осыпания грунта будет выкопана яма со слегка наклонными стенками

Не менее важно, что при этом обноска не пострадает, и ее целостности ничего не будет угрожать.
При выкапывании котлована веревку или проволоку необходимо снять, а по окончании земляных работ вновь натянуть. Столбики обноски рекомендуется заглублять в землю не менее чем на 40 см в глубину, в противном случае при любом случайном задевании они легко будут выходить из грунта

Важно, чтобы дощечка с гвоздями для крепления веревки или проволоки была установлена над уровнем земли минимум на 60 см. Дощечки должны быть установлены строго параллельно координационным осям или стенам фундамента, одновременно их необходимо устанавливать на одном вертикальном уровне по сравнению друг с другом.
Такую разметку осей и граней можно сделать своими руками до устройства обноски, но только на ровном основании. Для этого вначале вбивают столбики в землю, обозначают углы и линии пересечения габаритных осей и граней фундамента. При последующем устройстве обноски ориентируются уже только по этим столбикам.
Для дополнительного удобства при использовании установленной обноски рекомендуется на дощечках сделать краской дополнительные надписи. То есть обозначить номер элемента обноски или написать основные параметры фундамента. Если для обустройства котлована будет привлекаться специальная техника, то в этом случае на каждую дощечку необходимо привязать кусок ткани красного цвета, чтобы водитель не снес обозначающие элементы и не нарушил тем самым целостность обноски.
Непосредственно на основание переносить габаритные оси со всеми пересечениями под определенным углом удобнее всего посредством теодолита, то есть специального геодезического инструмента, предназначенного для измерения углов. Если такого прибора нет в наличие, то тогда используют другие подручные средства: египетский треугольник, ватерпас для определения правильности вертикального угла и шнур.
Если по плану дом или его какая-нибудь часть образуют прямоугольник, то насколько правильно он будет перенесен на основание, можно проверить путем измерения его диагоналей, которые должны быть равны между собой.
Используя известь, сухой цемент или краску необходимо обозначить границы траншеи или будущего котлована. После это веревку или проволоку снимают на время, чтобы было удобнее без каких-либо препятствий провести требуемые земляные работы своими руками. Линию границы котлована можно расположить на самом разном отдалении от внешних граней фундамента, обозначенных обноской. Для дома с подвалом допускается максимальное отдаление границ от вырытого котлована, и они могут составлять до 1 м 50 см. В этом случае обноску необходимо сделать своими руками, отступив еще больше от пересечения осей.
В завершение всех земляных работ обноску снова восстанавливают, здесь сориентироваться помогают дополнительные колышки, вбитые в грунт на расстояние до 3 м от самой обноски, которые являются продолжением ее линий.

https://www.youtube.com/watch?v=B0qKNFeXRgo

Выкапывать траншею или котлован рекомендуется непосредственно перед самой закладкой фундамента, чтобы таким способом избежать большого скопления воды во время внезапного дождя. Если по каким-то причинам вода попала на строительную площадку, то ее удаляют вместе с жижей. Специалисты советуют не отводить слишком много времени для разбивки осей фундамента, например до 3-4 месяцев. Потому что это отрицательно скажется на разбивке, проводимой на пучинистом грунте, который может съехать и сдвинуть разбивку. А после этого потребуется все снова тщательно перемерить и правильно переустанавливать колышки разбивки.

Обозначение границ фундамента

При самострое чаще всего не разрабатывают проект, а рисуют эскиз или схему. В этом случае редко используют оси, поэтому шнуром обозначают границы фундаментов дома. Разметка подземной части выполняется по аналогии с осями:

Определяют расположение стены дома, параллельной забору или границе участка, отмечают ее бечевкой.  Устанавливают обноску, размещая ее на некотором расстоянии от стен здания, чтобы не мешала при разработке грунта. Этот элемент разметки изготавливается из вертикальных стоек и горизонтальных перемычек между ними.

Отмечают на обноске точку первого угла дома. От этой точки натягивают шнур перпендикулярно первой стене. Построения должны быть точными, насколько позволяет выполнение работы «на глаз».
Делают проверку прямого угла. Для этого от выбранной точки на одном шнуре откладывают расстояние равное 3 м, а на другом 4 м. Измеряют расстояние между концами отложенных отрезков

Важно сделать это с максимальной точностью.
Если величина равна 5 м, шнур расположен верно, можно вместо него устанавливать деревянную обноску

Если совпадения нет, бечевку смещают до тех пор, пока гипотенуза треугольника не станет равняться 5 м. После достижения этого значения построение прямого угла завершено.
На линии стены (п. 1), параллельной забору, отмечают второй угол дома и повторяют действия с пункта 2. Получают третью сторону. На второй стороне обноски отмечают третий угол и выполняют те же действия, что и в предыдущих случаях. Получают четвертую сторону дома.
Далее необходимо сделать отметки на линиях 3 и 4, равные размерам здания в плане. Метки должны совпасть, но если этого не происходит, их совмещают.
Построение разметки прямоугольного или квадратного дома завершено. Чтобы убедится в точности, измеряют диагонали получившейся фигуры. Они должны быть равны.

После завершения выноса наружных граней дома для разных типов фундамента под дом есть отличия в построениях. Чтобы выполнить работу правильно, нужно ознакомиться с ними.

Ленточный фундамент

На обноске закрепляют два шнура, обозначающие обе грани ленты. Первый уже протянут, после выполнения приведенных выше действий. Чтобы натянуть второй потребуется отложить расстояние равное ширине фундамента от имеющегося шнура. Работы проводят после разработки грунта.

Погрешность измерений нормируется СП «Геодезические работы в строительстве» и назначается равной 1 см. Необходимо выполнить разметку не только для наружных стен, но и для внутренних.

Плитный фундамент

Для этой конструкции нет необходимости выполнять дополнительные построения. Достаточно разметки наружных граней

При работе важно помнить, что плиту чаще всего заливают так, чтобы она выступала на 10 см за наружные стены

Столбчатый фундамент

Чтобы правильно вынести на местность расположение столбов или свай на обноске закрепляют две горизонтальные перемычки, одна над другой. Нижняя располагается в одном уровне с обрезом отдельных опор, а верхняя по обрезу ростверка. Работу выполняют в три этапа:

• Закрепляют шнуры на нижней перемычке обноски, расположение которых будет совпадать с центральными осями столбов или свай. Шаг равен шагу опорных конструкций. Из пересечений опускают отвес и отмечают точки бурения.
• Размеченные линии перемещаются к наружной грани фундаментов. Выполняют заливку.
• Следующий этап — изготовление ростверка. Для закрепления бечевки используют верхнюю перемычку на обноске. Разметку выполняют так же, как для ленточных конструкций. Работа упрощается тем, что на обноске уже имеется гвоздь, обозначающий центральные оси фундаментов. Он этой точки можно отложить в обе стороны расстояние равное половине ширины ростверка и натянуть шнуры.

Работы по выносу размеров дома на местность могут осуществляться двумя приведенными выше способами:

• разбивка фундамента по осям;
• разбивка граней фундамента без использования осей.

Каждый из них имеет свои сложности и преимущества. Профессиональные строители используют первый метод. Непрофессионалу, стоящему свой дом, будет проще понять и применить второй.

Хорошая реклама

Преимущества и недостатки ленточного фундамента

Ленточный фундамент под дом обладает множеством преимуществ по сравнению с другими разновидностями:

• Высокая несущая способность и равномерное распределение нагрузок от здания на грунтовое основание.
• Несложная технология строительства – главное правильно разметить расположение ленты и соблюдать все технологические аспекты.
• Несколько разновидностей по конструкции и глубине заложения – позволяет подобрать оптимально подходящую конструкцию для конкретных условий.
• Долговечность – при условии качественного выполнения гидро- и теплоизоляционных работ.

Рисунок 2. Железобетонная лента в разрезе

Зная все плюсы и минусы ленточного фундамента, вы сможете легко определить целесообразность его сооружения в конкретно вашем случае. Основной его недостаток заключается в том, что он относительно дорогостоящий, поэтому для легких строений обычно используют его незаглубленные разновидности или отдают предпочтение другому типу основания. Например, для беседок, сараев, хозпостроек и других малых и неответственных строений гораздо выгоднее построить столбчатый фундамент.

Среди других недостатков:

• большие объемы земляных работ;
• длительное время созревания бетона после заливки;
• невозможность сооружения на слабонесущих и обводненных грунтах.
