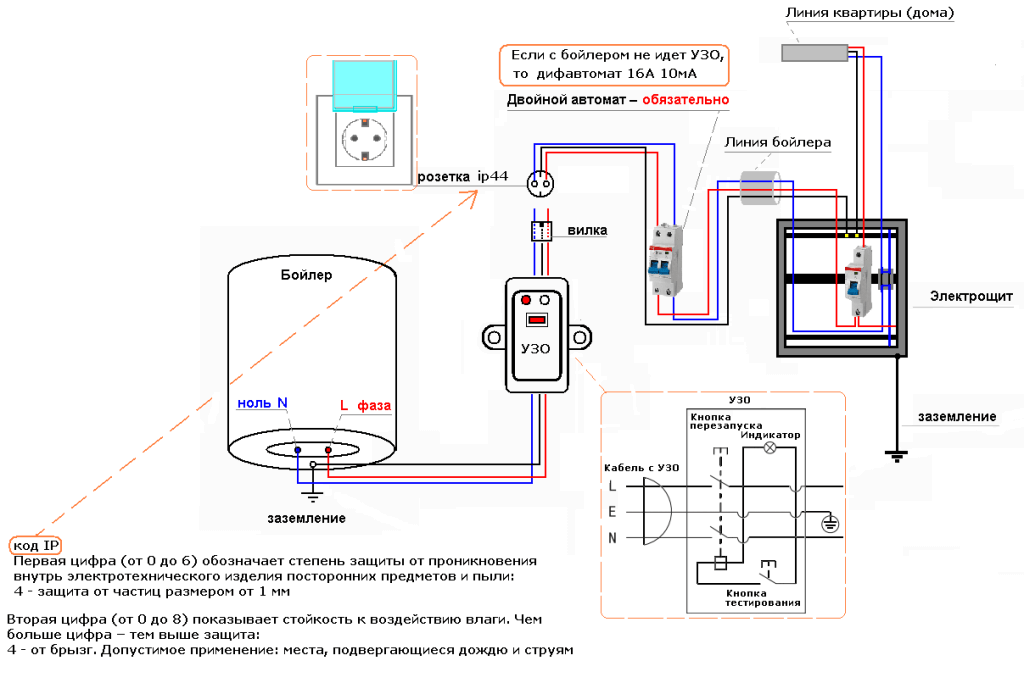

Выбор узо для подключения бойлера

Основные причины

Неисправность может проявляться как на новых, так и на бывших в употреблении водонагревателях. Чаще всего это ощущает как легкого пощипывание при касании вытекающей воды, смесителя или корпуса бойлера. Основные причины такой неполадки в следующем:

Фото 1: Основные причины по которым бойлер может бить током

Поломка ТЭНа

Если водонагреватель старый и прослужил уже достаточный срок – разрушение нагревательного элемента наиболее вероятная причина поломки. Из-за постоянных перепадов температуры и жесткой воды на корпусе ТЭНа образуется накипь. При отсутствии надлежащего ухода за нагревательным элементом и своевременной чистки корпус его постепенно разрушается, что приводит к электрическим пробоям. Определить неисправность ТЭНа можно прозвонив его мультиметром.

Плохое заземление

При установке и подключении бойлера он должен быть заземлен по всем правилам эксплуатации. Отсутствие заземления может приводить к накоплению заряда на корпусе водонагревателя и преждевременному выходу из строя его элементов.

Неисправность проводки

Повреждение проводки внутри корпуса или некачественное подключение водонагревателя к сети электропитания может также приводить к пробоям. Выявить наличие такой неполадки поможет внешний осмотр проводки и электрических соединений бойлера.

Все манипуляции по выявлению причин неполадок следует проводить при соблюдении техники безопасности и на полностью обесточенном устройстве. При возникновении любых сомнений в установлении истинной причины по которой бойлет бьет током не стоит заниматься самостоятельным ремонтом, а обратиться за помощью к специалистам.

Другие интересные вопросы и ответы

Что делать, когда бьет током от воды из крана?

Гость2

Если вы не желаете терпеть удары током от крана, вам придется сделать следующее:

  • Заменить все розетки на кухне, в ванной и туалете на особые модели с классом защиты от влаги не ниже IP44 или IP54. Они обезопасят вас от случайного пробоя на корпус розетки.

  • Исследовать проводку с омметром или детектором поиска скрытых обрывов. Повышенное сопротивление на участке или сигнал детектора укажут на место пробоя.

  • Заменить все проблемные участки проводки, а еще лучше – заменить всю линию, заводимую в ванну, кухню или туалет, используя специальный, влагостойкий кабель.

  • Вызвать мастера и попросить заменить ТЭН на стиральной и посудомоечной машине, а равно и на бойлере. Если, конечно, источником проблемы являются водонагревательные электроприборы.

Владимир1

Причиной того, что от струи воды бьет током, может стать отсутствие заземления у стиральной машинки, водонагревателя или другого электрического прибора, который подключен к розетке в ванной/кухне, либо находится рядом с ней. Также это может означать, что неисправна проводка, где-то перекрутился провод, либо провода имеют повреждения. Бывает, что ошибки в заземлении водонагревательной системы есть у ваших соседей, а бьет током от воды из вашего крана. Если вы удостоверились, что проблема не в вашей квартире, то нужно искать соседей по общему стояку, чтобы решить проблему. Если в вашей ванной или на кухне все розетки и вся проводка адаптирована к влажности, нет проблем с заземлением и повреждений электропроводки и самих приборов, тогда обращайтесь в ЖЭК/ДУК для того, чтобы проверили соседние квартиры на предмет неисправности. Чтобы определить неисправность у вас, вызывайте специалиста, самостоятельно с электричеством лучше не связываться, да и сделать это надо как можно скорее. Электрик проведет диагностику, в случае необходимости заменит проблемные участки проводки, выключатели и розетки, укажет на неисправность водонагревательной системы и электроприборов. Хорошо, если электрик будет прикреплен к вашему дому, возможно, он уже знаком с проблемой, если она не единична. К тому же, расценки на услуги у электриков ЖЭКа меньше, чем у специалистов сторонних фирм. Наталья К.3

Почему вода из-под крана бьет током при включенной стиральной машине?

Никаких пересечений нет, просто стоят рядом. Утечек тоже. Бьет понемножку, едва ощутимо на мелких ранках на руках.

iris3

Или там или там плохое заземление. Кроме того, где-то есть нарушение изоляции . Допустим, что в стиральной машине изоляция в каком-то месте недостаточно хорошая и образовался “мостик”, по которума электричество бьёт на корпус . Если при этом заземление подключено неверно или отсутствет , но на корпусе есть небольшой напряжение. Водопроводные трубы же, наоборот, хорошо заземлены и возникающий ток уходит в землю. В это случае, если вы одной рукой держитесь за стиральную машину, а другой за водопроводную трубу, то вы как раз замыкаете электричекую цепь. Ранки на руке, как наиболее чувствительное место, чувствуют небольшой ток. Это может быть опасным, потому что в сыром помещении действие тока только усиливается из-за худшей изоляции . Нужно взять прибор (например амперметр) и проверить, откуда исходит проблема . Конечно, может оказаться, что как раз с вашей стиральной машиной всё в порядке, а небольшой ток идёт мсо стороны системы водоснабжения через какой-либо неисправный электроприбор .

Света­17082

Вода с крана бьет током… но только меня! Почему?

Раньше все нормально было, а теперь… Залажу в дух, нормально моюсь, а за секунды две до выключения кран хреначит меня током! Выключаю кран уже и снова хреначит! И батарея там висящая. А после этого я полчаса если включаю раковину в ванной или на кухне – там вода током бьет. И только меня! Бабушка ржет и говорит, что меньше с телефоном сидеть нужно… Но если б дело было в телефоне, то било б сразу и постоянно вроди…Алёна .4

Значит какой то умник сделал заземление на водопроводной трубед.Сережа3

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

  • Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
  • Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
  • Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
  • Причина, почему срабатывает УЗО, может быть в неверном подключении.
  • Дифавтомат размещен неправильно.
  • Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Почему кран с водой и ванна бьют током? Поиск причин и как избавиться.


Практически каждый из нас хотя бы раз в жизни сталкивался с небольшими разрядами электрического тока от стен, мокрого пола, водопроводного крана или просто воды в ванной комнате. Особенно это ощущается если на теле есть не зажившие ранки и в тех местах, где тонкая кожа. Если не придавать этому значение, то со временем ситуация может значительно измениться в худшую сторону.

Что же делать, если в ванной бьет током? Прежде чем устранить проблему, необходимо выяснить причину ее появления. Если от крана «щипает» только один раз, а при повторном касании уже ничего не происходит, то вы скорее всего имеете дело со статикой. А вот когда бьет постоянно, то это «переменка» и действовать нужно незамедлительно.


Первой и самой распространенной причиной на которую грешат люди — недобросовестные соседи. Сразу возникают подозрения, что они пытаются украсть немного эл.энергии и сэкономить лишние киловатты. Это может быть вызвано проведением у них капитальных работ по ремонту квартиры и связанных с этим подключением больших нагрузок — сварочные аппараты, электрические тепловые пушки и т.д.

Либо в зимний период времени при недостаточной температуре батарей центрального отопления, очень часто начинают пользоваться мощными обогревателями и отопителями. Естественно все это можно попытаться подключить путем незаконного наброса проводов к проводке помимо счетчика.


Правда не всегда соседи могут быть виноваты сознательно! Поэтому сразу обвинять их в воровстве электроэнергии не спешите.

В домах старой постройки с системой заземления TN-C, нет отдельного заземляющего проводника. Но многие в последнее время, все равно выполняют проводку трехжильными кабелями.

И это с одной стороны правильно. Попадет дом под реконструкцию, изменится система заземления на TN-C-S, а у вас уже все будет готово. Но до этого момента подключать такой проводник не спешите.

Однако некоторые, не дожидаясь реконструкций, в качестве заземлителей банально используют стояки ближайшего водопровода. И сразу подключают к нему, ту самую третью жилу заземления. Которую в свою очередь подсоединяют на корпус электроприбора.

И если у этого прибора пробивает изоляцию, то фаза как раз таки и попадет через трубы в соседние квартиры.

Вторая причина — плохая изоляция существующей проводки, которая уже отработала свой гарантийный срок, высохла и потрескалась в нескольких местах. Благодаря этому, время от времени происходят утечки электрического тока на поверхности стен, труб и другого оборудования подключенного в ванной. Чаще всего подобная ситуация происходит в квартирах старой постройки.

Устройство защитного отключения

Чтобы обезопасить себя и предотвратить появление внештатных ситуации, следует установить специальное устройство защитного отключения, или УЗО. Этот небольшой по размерам прибор устанавливается в специальный щиток. УЗО отвечает за то, чтобы бойлер не бил током. Если неполадки появятся, устройство просто отключит бойлер от электричества.

  • защищает бойлер от поломок, обесточивая его при малейшей угрозе;
  • постоянная защита от удара током;
  • установка устройства не займет много времени;
  • не требует больших финансовых вложений.

Устройство защитного отключения

Чтобы быть уверенным в своей безопасности и безопасности близких, важно:

  • выбрать качественную ЭВМ проверенного производителя, в лицензионном магазине;
  • при возникновении трудностей с установкой или невозможности самостоятельно справится с этой задачей лучше вызвать специалиста, который выполнит установку электронагревательного элемента;
  • позаботиться об установке специальных устройств защитного отключения.

Причины

Чаще всего стиральная машинка бьёт током через корпус или его металлические части. Реже «пощипывание» ощущается через воду или при прикосновении к барабану. Причины могут быть разными — от выхода из строя ТЭНа, нарушения изоляции проводов внутри корпуса до коротких замыканий заземления и фазы в щитке.

Пробой корпуса ТЭНа

ТЭН — одна из главных деталей стиральной машинки, которая постоянно контактирует с водой. При длительной эксплуатации ТЭН выходит из строя и может «пробивать» как по корпусу машинки, так и по влажным вещам в барабане. При высокой влажности в ванной комнате возможен пробой через мокрый пол и стены.

Нет заземления

Основная проблема утечки электричества на корпус — отсутствие заземления, то есть защитного проводника (как правило, это провод, помеченный PE, с желто-зеленой оплеткой). С этой проблемой чаще всего сталкиваются жители многоэтажек и домов, построенных в советскую эпоху — в них прокладывалась старая двухпроводная сеть. Впрочем, и современные постройки не всегда имеют качественно оформленное заземление. А если некуда отводить паразитное электричество, то оно будут выводиться на корпус.

Повреждена внутренняя проводка

Нарушение изоляции проводов внутри электроприбора также может стать причиной пробоев. Получить удар тока можно от корпуса, воды внутри машинки или барабана. Повреждение внутренней проводки намного опаснее, чем отсутствие заземления.

Коротит кнопка включения

Кнопка включения используется чаще остальных, что приводит к изнашиванию контактов, их окислению и механическому повреждению. Это в свою очередь ведет к замыканиям на металлические части и возможным утечкам тока на корпус. Но такое происходит редко. Если коротит кнопка включения, скорее всего, будет выбивать автоматика, устройство защитного отключения (УЗО) или пробки в подъезде.

Неисправен блок управления

Управляющая плата также имеет ограниченный срок эксплуатации (5-7 лет), по завершению которого могут наблюдаться короткие замыкания и пробои тока. При замыканиях должны срабатывать автоматические устройства отключения питания или выбивать пробки. Если УЗО не установлены, а пробки рассчитаны на 10-16 ампер, сила пробоя может быть опасной.

Пробой обмотки электродвигателя

Пробои обмотки электромотора могут быть вызваны протечкой жидкости на мотор или естественным износом детали. В результате происходят межвитковые замыкания, которые становятся причиной утечки электричества.

Проблемы с проводкой или розеткой

Проблема может быть и внешней. Например, пробита изоляция питающего провода, замыкания в розетке или вилке. Любое из этих повреждений при повышенной влажности может стать причиной пробоя.

Неисправен сетевой фильтр помех

Сетевой фильтр помех регулирует частые перепады электрической энергии при работе машинки и сбрасывает излишки тока, накопленные в конденсаторах, на «рубашку», или выводится через РЕ-провод (проводник). Фильтр также имеет ограниченный срок эксплуатации, как и конденсаторы, находящиеся внутри. Неисправный фильтр перестанет регулировать перепады тока, что приведет к его утечке.

Что делать если бойлер бьется током

Вот несколько простых советов, которые помогут разобраться в причине пробивания электричества через воду.

1. Разрушился периклаз и оболочка тэна. В таком случае вода 100% будет биться током, поскольку находящаяся в тэне спираль будет соприкасаться с водой в бойлере. А вода, как известно, хороший проводник электричества.

Кроме того, возможно из-за этого будет бить током не только вода, но ещё и кухонная мойка, если она металлическая, смесители с кранами, в общем, всё, что является проводником.


2. Едем дальше. Причиной данной проблемы, может быть и оголённый провод под напряжением, который касается металлического корпуса водонагревателя. Чтобы проверить, не есть ли так на самом деле, потребуется снять защитный кожух с бойлера, там, где подсоединяются провода, и проверить их надежное соединение с изоляцией.

3. Нет заземления в доме. Нередко именно это и является причиной всех бед, ведь по всем правилам, бойлер и другие подобного рода устройства, должны в обязательном порядке заземляться. Посоветоваться в решении данной проблемы, можно со знакомым электриком дядей Ваней, который может придумать зануление или протянет настоящее заземление в квартиру.

4. Перепутаны провода по запарке. Кстати, тот же дядя Ваня, при подключении бойлера, может запросто ошибиться и подключить кабель не того цвета, совсем не к той клемме водонагревателя какой надо

Это также важно учитывать, при решении проблем, из-за которых вода стала биться током

5. Ну и последнее с предпоследним. Вода может биться током «сообща» из-за того, что у соседей неисправен водонагреватель. Ну, или из-за того, что кто-то, опять же из любимых соседей, подкинул ноль на металлический стояк, шобы хоть как-то сэкономить на электричестве. Кстати, про доступные способы экономии электроэнергии, а главное про легальные, можно почитать в другой статье.

Как прозвонить тэн на водонагревателе

Если же вы грешите в первую очередь на неисправность тэна, или визуально отличить что ему пришёл гаплык нельзя, то вот несколько простых способов того, как прозвонить тэн на водонагревателе. Для этого потребуется мультиметр, который переводится на измерение сопротивления.


А дальше щупами на снятый тэн и айда к расшифровке. Так, если мультиметр показал цифру 0, то вашему тэну гаплык пришёл. То же самое и с цифрой 1, которая означает обрыв цепи. Ну а ежели на экране высветились другие цифры, то, скорее всего с тэном всё в порядке.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

  1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
  2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
  3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
  4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
  5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

  • Как сделать заземление в квартире своими руками
  • Для чего нужна система уравнивания потенциалов в ванной комнате
  • Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Меры профилактики

Чтобы бойлер не щипал током, нужно своевременно проводить профилактику. Она заключается в следующем:

  1. Очистка бака от грязи и образовавшегося налета.
  2. Регулярный осмотр проводки.
  3. Установка УЗО.

УЗО — это прибор защитного отключения. Он следит, чтобы водонагреватель во время поломки не бил током. Если происходит перебой в работе, прибор моментально отключает бойлер от электричества.

Положительные стороны прибора:

  • обесточивает водонагреватель при поломках;
  • защищает от электрического разряда;
  • низкая цена.

УЗО нужно приобретать в лицензионном магазине

Несмотря на простоту использования, водонагреватель таит опасность. Если он внезапно начал бить током, то нужно прекратить эксплуатацию и разобраться в причине неполадки. Вода и ток — опасное соединение, поэтому если нет навыков в работе, лучше обратиться к специалисту.

Краткий обзор ведущих фирм производителей

Далеко не все компании, выпускающие бойлеры, производят модели сухого типа.

Наиболее популярные производители:

  • Atlantic (Франция – Украина);
  • Gorenje (Словения);
  • AEG (Германия – Таиланд);
  • Electrolux (Швеция – Китай).
  1. Атлантик – это французское качество и подбор самых долговечных материалов по доступной цене. Есть механическое и электронное управление. Популярная модель – Steatite Elit со стеатитовым тэном в колбе с керамикой. Пятидесятилитровый водонагреватель (общий вес – 17 кг), 1,5кВт, монтаж – вертикальный. На бак даётся гарантия – 7 лет, на электрику – 2 года. Цена – 9000 руб.
  2. Горение. Производит две серии бойлеров с изолированным нагревателем:GBU и более компактный вариант GBFU. Интересная особенность – эти приборы можно установить как вертикально, так и горизонтально. Популярная модель – Gorenje GBFU 50B6 Прибор высотой 58см (50 литров). Стальной бак в пластиковом корпусе и два сухих нагревателя по 1 кВт каждый. Цена – 9200-10900 руб.
  3. AEG. Выпускает модели с изолированным нагревателем, которые придутся по вкусу любителям электроники. Три режима управления. Элегантный дизайн и сенсорное управление делают нагреватели стильными и удобными, но цены на такие приборы кусаются. Популярная модель – EWH 30 Comfort EL. Компактный прямоугольный 30-литровый бак. 1,8 кВт. Много функций, светодиодов и защитных механизмов. Цена – 28000 руб.
  4. Электролюкс имеет богатый модельный ряд EWH: восемь нагревателей разных объёмов от 15 до 200 литров в вертикальном исполнении.

Не удастся найти сухой водонагреватель от Аристона или Термекса – их просто нет.

Итак, если вода в Вашей местности жёсткая, – сухой тэн будет самым правильным выбором. Иначе придётся очень часто обращаться в сервисы (или чистить накипь самостоятельно), постоянно покупать запчасти и быть готовым к тому, что каждый раз процедура чистки будет отнимать много времени и сил. С сухими же бойлерами всё будет гораздо проще.

Не все владельцы водонагревателей знают, входит ли в обязательное обслуживание бойлера необходимость слива с него воды или в этом нет необходимости? Нужно ли сливать воду из водонагревателя и что делать при возникновении такой необходимости, читайте внимательно.
