Как правильно установить встраиваемые точечные светильники в натяжной потолок

Расчет необходимого количества

Монтаж светильников в подвесные потолки и натяжные производится при отключенном электропитании системы освещения комнаты через квартирный щиток. Позаботьтесь, чтобы во время работ к нему не имели доступа дети или посторонние лица. Чтобы зафиксировать элемент освещения прибегают к следующим методам:

• закрепляют на базовом потолке монтажный переходник. Его толщина соответствует ширине зазора между декоративным полотном и плитой потолочного перекрытия. Он фиксируется на базовой плите, а после уже к нему подвешивается выбранная люстра;
• в качестве альтернативы может выступать специальный удлиненный крюк, который будет удерживать вес люстры после установки полотна.

Крюк для люстры

Платформа под светильник

Этот принцип действителен также при установке светильников в гипсокартонный потолок. Изначально планируется расположение приборов освещения, монтируется электропроводка, проверяется и испытывается на эффективность работы. В противном случае необходимо производить демонтаж декоративного потолка. Ошибочно думать, что первична установка потолка – все наоборот.

Рекомендуется для организации освещения одного вида приобретать однотипные устройства. При выборе исходят определения, что монтаж светильников в натяжные потолки осуществляется из расчета, что каждый источник света направлен вертикально вниз и охватывает площадь порядка 1,5-2 м2. Исходя из площади помещения, достаточно просто произвести подсчет необходимого количества светильников. Кроме того, у разных ламп КПД отличается, поэтому внимательно знакомьтесь с характеристиками устанавливаемого оборудования.

Если в дизайнерском решении подразумевается не только освещение, но подсветка потолка в какой-либо цвет, то к светильникам присоединятся светодиоды. Это современные энергосберегающие аналоги привычных ламп галогеновых и накаливания. Они стоят дороже, но при этом имеют длительный срок эксплуатации и не создают эффекта мерцания, которое так вредно для здоровья глаз. Количество светодиодов необходимо рассчитывать на основе технических характеристик предлагаемых конкретным производителем.

Варианты расположения светильников на потолке

Крепление при помощи крюка

Установка светильников в натяжной потолок, особенно люстры, чаще всего осуществляется при помощи крюка. Этот метод используется для основного освещения в центре потолка, заключается он в том, что люстра подвешивается на имеющийся металлический крюк или анкер, который выступает из плиты перекрытия.

Монтаж люстры на натяжной потолок при помощи крюка

Такой способ самый простой, но он может применяться только для квартир, имеющих подобную систему потолочного крепления. Перед установкой натяжного потолка надо проверить длину крюка и то, насколько он подходит по длине для крепления люстры. Если крюк находится ниже уровня пленки, его надо заменить, чтобы исключить наличие видимого зазора и элементов подвеса.

Технология монтажа

Для того чтобы подсчитать нужное количество приборов, прежде всего, следует определиться с тем, для чего предназначена комната, затем уже высчитать площадь и учесть их тип. Для опоры можно брать нормы, которые рассчитаны под лампы накаливания. Исходя из них:

• спальня — 15 Вт;
• детская — 60 Вт;
• зал — 22 Вт;
• кухня — 26 Вт.

Подготовка платформ

Если применяются универсальные закладные, то, используя нож, их нужно довести до соответствующего диаметра. Следует сразу вставить светильник и удостовериться, что всё подогнано верно. Для определения длины подвеса замеряют расстояние от платформы до основного потолка. Это следует производить в наиболее высоком месте. Лучше применять гибкие подвесы из стали, в которых уже имеются отверстия для саморезов.

Монтаж закладных

Далее следует приложить установочную платформу к потолку и обвести по контуру карандашом. В нужных местах при помощи перфоратора делаются отверстия. В них вставляем дюбеля. Для лучшей фиксации используем длинные саморезы. При помощи шнура выравниваем платформы. Все они должны быть в уровень с каркасом потолка.

Разводка электропроводки

Если установить нужно не больше, чем двадцать светильников, то вполне допустимо брать двужильный провод, но если их будет больше, то использовать следует жёсткий из меди. Необходимы также и клемники, с номиналом от трёх до пяти ампер. Подключают светильники параллельно. Такой способ удобен тем, что при выходе из строя одного прибора все остальные продолжат свою работу.

Через каждую платформу, следует протянуть кабель. Чтобы предотвратить его провисание, для крепления используют дюбель-хомуты из пластика.

Установка и подключение светильников

После того как полотно потолка уже натянуто, на нём необходимо отыскать места установки закладных. Перед проделыванием отверстий, следует наклеить термокольца. Они не только защищают плёнку от воздействия температуры, но и предохраняют от разрыва. Размер их должен соответствовать габаритам осветительных приборов.

Если основа потолка из ткани, то здесь наличие колец необязательно. Такой материал намного прочней, чем плёнка. Кольцо следует хорошо промазать клеем, после чего прижать. Не стоит давить на него или разглаживать. После приклеивания проверяют прочность соединения и уж затем вырезаем материал внутри кольца. Используя клемники, подключаем провода к светильнику. Вставляем последний в гнездо. Если лампочка ещё не вкручена, то делаем это.

@blog-potolok.ru

Методы крепления люстры

Последний указанный пункт – методы крепления, является самым важным для правильного монтажа люстры на потолок, укрытый пленкой.

Поскольку люстры могут иметь несколько видов крепления, то нужно сразу определиться с креплением, чтобы правильно произвести подготовительные работы.

На данный момент применяется три метода крепежа люстры.

Первый – крепеж на монтажный крюк является самым простым и распространенным.

Применим он для многих осветительных устройств, способен обеспечить как крепление небольших, так достаточно габаритных люстр.

Второй метод – крепеж на монтажную планку. В качестве монтажной планки используется небольшой деревянный брус, который прикрепляется к основному потолку, а уже к нему – люстра.

Обычно используется для не очень габаритных люстр.

Последний метод обычно применяется для больших люстр, имеющих значительный вес – крепление на крестообразную планку.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

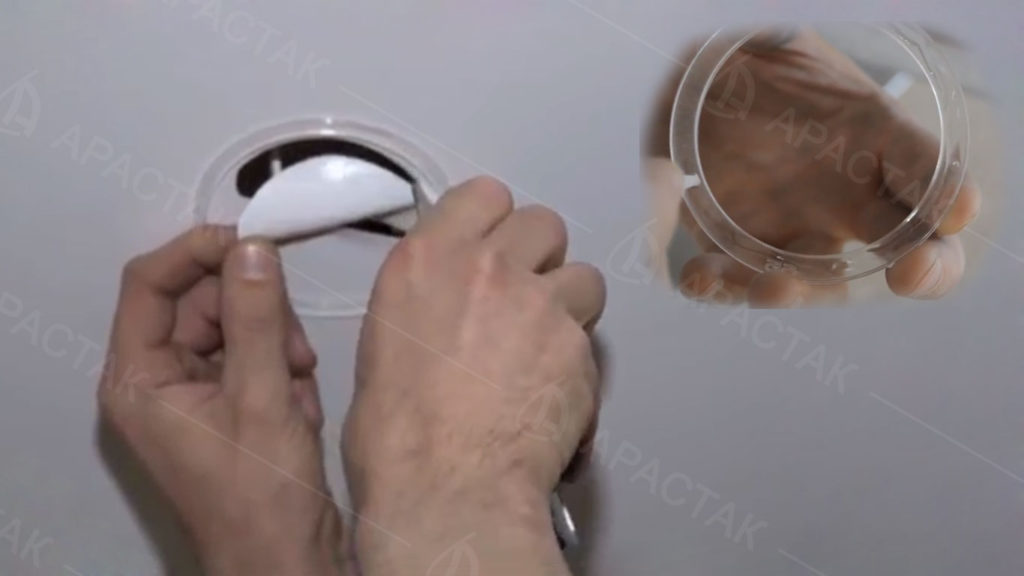

Как вырезать отверстие под светильник на натяжном потолке

   Что нам потребуется:

• термокольцо
• клей
• нож
• мелкая отвертка

   В зависимости от производителя протекторные кольца могут быть прозрачными или белыми, могут быть изготовлены из различных материалов. Не стоит экономить на них, разница в 2 рубля может потом вылиться в замену полотна. Основная нагрузка по отводу тепла от светильника ложится как раз на термокольца.

   Подбирать диаметр кольца следует правильно. Оно не должно проваливаться в отверстие установочной площадки. Но также протекторное кольцо не должно быть слишком большим и выходить за края установочной чашки светильника. Обычно на коробке со спотом пишется врезной диаметр.

   Для фиксации термокольца на полотне применяется специальный клей из группы цыанокрилатов. К примеру, такой как Космофен или да же обычный моментальный в тюбиках по 3г.

   При нанесении клея на протекторное кольцо следует быть аккуратным. Не стоит переусердствовать и переливать. Излишки, выступившие с наружной стороны кольца могут быть заметны, особенно если диаметр светильника только-только перекрывает их. Тогда как выступивший внутрь клей не так опасен

Важно правильно позиционировать кольцо на потолке — второго шанса не будет. Если кольцо плотно прижать к пленке фиксация происходит практически мгновенно

   После того, как через 3-5 минут клей окончательно высохнет, проверьте хорошо ли держится кольцо. Оно должно быть плотно и уверено приклеено по всей своей длине. Если присутствуют какие-то пропуски, следует обязательно их устранить. Капелька Космофена на конце отвертки поможет в этом. Счистить засохший клей с отвертки легко можно ножом.

   Затем, как мы убедились в надежности армировки нашего будущего отверстия, можно переходить к следующему шагу. Подрезать пленку нужно под самое кольцо. Не стоит оставлять бахрому из полотна внутри. Это позволит без затруднений смонтировать светильник в дальнейшем. Используйте только острые лезвия для ножей!

Расчет количества

Прежде чем заказывать натяжной потолок, нужно рассчитать требуемое количество осветительных приборов. Оптимальным уровнем освещения на 1 квадрат площади в комнате стандартной планировки считается мощность 20 Ватт. Как правило, за основу расчета берут мощность ламп накаливания. Светодиодные и люминесцентные лампочки рассчитывают в зависимости от их эквивалентной мощности.

Выбирая количество осветительных приборов на натяжном потолке, нужно учитывать собственные пожелания относительно яркости света. Также важную роль играют назначение помещения и сторонние факторы, влияющие на степень освещения. Для помещений с высотой стен более 3 м количество источников света увеличивают в 1,5 раза.

Как установить люстру на натяжной потолок

Люстра может крепиться на крюк, а так же на линейные или крестообразные планки.

Крюк. В зависимости от количества плафонов у люстры, крюк может быть на резьбе — вкручивается в дюбель или забитую в высверленное отверстие пробку. Используется для люстр с 3-5 рожками. Для более тяжелых осветительных приборов используют крюк-бабочку. Для этого в бетонном перекрытии высверливается отверстия до внутренней полости плиты. В него загоняется крюк до раскрытия лепестков.

Крюк-бабочка для тяжелых люстр.

Чтобы декоративный колпак имел жесткий упор и фиксировал осветительный прибор над натянутой пленкой, к перекрытию потолка крепиться жесткий каркас из фанеры. Для этого в нем посредине перфоратором или дрелью с насадкой-коронкой вырезается круглое отверстие под провода и подвес (трос или цепочку).

Затем с помощью перфорированной ленты дюбелей и саморезов фанера крепится к основному потолку так, чтобы крюк и кабель были над вырезанным отверстием. Длина прямого подвеса или перфорированной ленты должна быть с запасом.

Как и в случае со встроенными светильниками, платформа прижимается руками к перекрытию, чтобы после окончания работ по устройству натяжного потолка ее можно было потянуть вниз до контакта с поливинилхлоридной пленкой или тканью полиэстера.

Элементы крепления люстры.

После установки натяжного потолка, в полотне вырезается отверстие, но только после наклеивания пластикового кольца (его можно вырезать самостоятельно из любой пластмассы, так как не требуется термозащита пленки, а только предотвращение ее разрыва).

Через отверстия в пленке и фанере люстра подключается через клеммный блок к проводам, а затем подвешивается на крюк. Если подвесить сразу — сложно проводить соединение проводов. Завершается процесс поднятием декоративного колпака к потолку, до упора. Если все же фанера легла не плотно и колпак оставляет след на полотне, то нужно опустить или каркас или колпак.

Планка. Производители люстр для крепления их к потолку используют также одну или две планки (располагаются крестом под прямым углом). В этом случае берется брус под каждую планку (немного длиннее, чтобы люстра не качалась) и крепится к потолку перфорированной металлической лентой. Но перед этим в сплошном брусе посредине высверливается отверстие под болт.

Если люстра легкая, болт можно заменить саморезом. Тогда высверливать отверстие нет необходимости. Второй брус разрезается пополам и так же крепиться к перекрытию, а для большей устойчивости с помощью углового крепежа и к первой планке. Длина крепежных стоек должна быть с запасом, чтобы при необходимости брус можно было опустить вниз к натянутому потолку.

Крестообразное основание для крепления люстры фиксируется с помощью дюбелей и саморезов.

После того, как пленка ПВХ или полиэстер будут натянуты для установки люстры необходимо:

• концы планок с вставленными болтами обмотать изолентой, чтобы не повреждалось полотно потолка;
• накладную планку прикрепить к брусу;
• подключить люстру через клеммы к электросети;
• корпус люстры прикрепить к планкам;
• место крепления закрыть декоративным колпаком — поднять его до натянутого потолка.

Декоративный колпак скроет провода и отверстие.

Монтаж точечных светильников

Установка точечных светильников в натяжной потолок, которая возможна только после завершения предварительных работ, выполняется следующим образом:

1. К полотну на тех участках, где будут располагаться светильники, устанавливается профиль круглой формы, предназначенный для монтажа светильников. В полотне натяжного потолка вырезаются отверстия. Резать нужно очень аккуратно, чтобы полотно не пришло в негодность.
2. Стойки выравниваются таким образом, чтобы их уровень совпадал с полотном. Через нарезанные отверстия выводятся провода, к которым крепятся светильники. Перед тем, как установить точечные светильники в натяжной потолок, нужно установить на их корпуса термокольца, которые предотвратят любой контакт осветительных приборов и потолка.
3. Для ровной установки светильников нужно обязательно их выровнять после монтажа. Когда все элементы конструкции готовы к работе, можно вкручивать лампы в каждый светильник и проверять на предмет работоспособности.

Правильно установленное в натяжной потолок крепление для точечных светильников позволяет сделать систему освещения надежной и безопасной.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

для GX-53 – 35-50мм

для E-27 – 100мм

для MR-16 — 60-70мм

для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.

Размещение термоколец на потолке

После того как пленка будет натянута на багет по периметру помещений, можно приступать к монтажу. Прежде чем устанавливать термокольцо на потолок, необходимо провести разметку на пленке. Четко следуя проекту, прощупывая полотно, определяем, где размещены закладные, после чего используя карандаш, необходимо отметить пунктирными линиями отверстия, которые необходимы для установки светильников. Для того чтобы вырезать отверстия в полотне, необходимо использовать термокольца, которые должны быть приклеены к полотну.

Термокольцо стоит приклеить, используя суперклей. Клей необходимо наносить тонким слоем и равномерно его распределять по всему контуру, чтобы избежать возникновения не проклеиваемых участков. Термокольцо приклеивается к потолку таким образом: кольцо придерживают одной рукой, пальцем второй руки надавливают на кольцо, используя круговые движения. Таким образом можно предотвратить съезжание кольца по клею, в том числе он не оставит следов, от которых впоследствии вы не сможете избавиться. На данный момент можно воспользоваться средствами, которые могут убрать следы от суперклея, но результаты остаются не идеальными, поэтому вы можете и вовсе испортить используемые материалы. Вам стоит проводить установку чистыми руками, в противном случае на потолке останутся пятна от клея.

Подождав несколько минут после установки термокольца, можно прорезать отверстие и проводить подключение светильников. В данном случае вы можете использовать строительный нож.

Термокольца необходимы для термозащиты элемента, их делают из монолитного куска поликарбоната, температура эксплуатации этого материала составляет до 300 градусов. При установке галогенных ламп необходимо использовать 2 термокольца.

Нужны ли закладные под натяжной потолок

Если все так сложно, можно ли обойтись без установки дополнительных креплений. Например, вместо навески одного-двух брусков закладной детали забить анкерный крюк, на который и повесить светильник. На самом деле монтаж закладной под натяжной потолок — это хороший способ решить сразу несколько проблем:

• Выполнить установку подвесного светильника с использованием штатной монтажной рамки или подвеса. Крепление люстры к закладной в натяжном потолке позволит без особых проблем снимать, ставить и даже менять источник света на новый неограниченное количество раз;
• Декоративная накладка, закрывающая место подвеса, может быть жестко закреплена на закладном брусе или куске фанеры. Меняется внешний вид светильника, и одновременно не затирается поверхность натяжного потолка;
• Установка закладной под люстру в натяжном потолке, фото, это хороший способ зафиксировать электропроводку с контактной фишкой.

Провод фиксируется на платформе Оставлять провод висящим на металлических деталях люстры или уложенным на натяжное полотно нельзя. По требованиям ТБ кабель должен быть зафиксирован на диэлектрике, а оставлять провод лежащим на натяжном полотне нельзя, это сразу будет видно по прогибу полотна.

К сведению! Кроме того, грамотно установленная под натяжную облицовку закладная панель существенно снижает эффект хлопанья потолка на сквозняке. Напрямую прижимать материал к пластиковой или деревянной поверхности нельзя, так как возникает опасность срыва гарпуна с несущего каркаса, но с функциями тормоза и успокоителя пленки закладная пластина вполне справляется.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Подсоединение люстры к электросети

После выполнения подготовительных работ, то, естественно, что перед тем как прикрепить люстру к натяжному потолку необходимо выполнить подключение осветительного прибора к электросети дома, квартиры или офиса. Чтобы качественно, правильно и с удобством выполнить эти работы желательна помощь напарника. Также необходимо помимо выполнения некоторых рекомендаций, которые приведем ниже, соблюдать элементарные правила техники электробезопасности.

Подключение к электросети нужно выполнять осторожно и только при отключенном электропитании

Как уже говорилось желательно проводку помещать в пластиковую гофрированную трубку

В работе очень важно использовать качественную изоляционную ленту и все операции выполнять при отключенном электропитании. Наиболее распространенный вариант соединения проводов светильника и бытовой электросети – скрутка

При таком способе необходимо хорошо заизолировать место соединения и спрятать его в гофротрубку. Качественная изоляция позволит предотвратить повреждение полотна потолка не только проводками, но и возможными искрами.

Медные и алюминиевые провода можно соединять только при помощи переходника

Иногда бывает, что провода электросети алюминиевые, а в осветительном приборе – медные. В таком случае нельзя использовать способ скрутки, поскольку это увеличивает шанс возникновения короткого замыкания. При разных материалах проводов нужно использовать специальные клеммники или переходники из латуни.

При установке осветительного прибора и его подключении к сети рекомендовано использовать резиновые перчатки. Это убережет от поражения электрическим током и предохранит полотно потолка от повреждения.

При сверлении бетонного потолка воспользуйтесь специальным индикатором, который поможет определить скрытую проводку и избежать ее повреждения.
