Монтаж отопления из полипропиленовых труб в частном доме

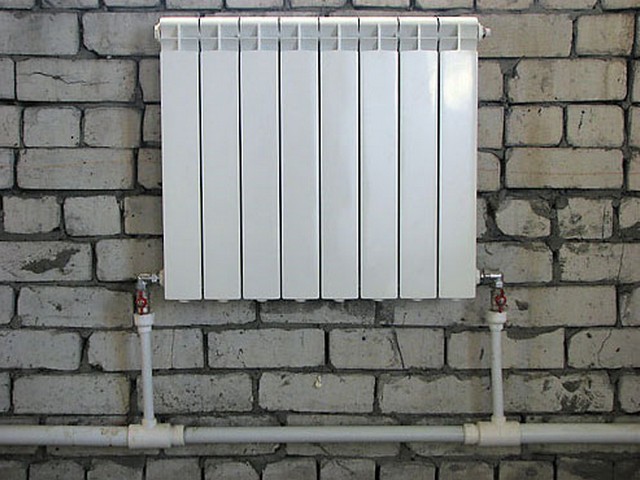

Как подключить радиатор отопления к полипропиленовым трубам

Подключение необходимо осуществлять в такой последовательности:

1. Сначала вставляется в муфту накидная гайка.
2. Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
3. Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
4. Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.

Способы установки радиаторов и обвязки

Подключение радиаторов отопления выполняется после того, как вставлены окна и двери, подготовлены полы и стены к чистовой отделке. Варианты подключения и типы радиаторов, труб выбираются заранее, чтобы помещение уже было готово к их установке.

Современная система отопления состоит из целого ряда составляющих компонентов. Среди них можно выделить непосредственно отопительный котёл, трубопровод и приборы отопления — радиаторы, которые представлены в широком ассортименте.

Сам процесс монтажа батареи довольно прост: необходимо разметить место для установки, подвести трубы, поставить сам радиатор и произвести подключение. Рассмотрим процесс установки радиаторов с использованием отопительных труб из полипропилена более подробно. Выясним, какие типы систем и подключений можно для этого использовать, что необходимо для самого подключения отопительной системы.

Разводка труб и ее разновидности

Правильно смонтированная конструкция поможет достичь большой эффективности носителя тепла в батарее. На деле есть несколько типов разводки отопительных систем, которые отличаются друг от друга числу используемых труб и конструкцией.

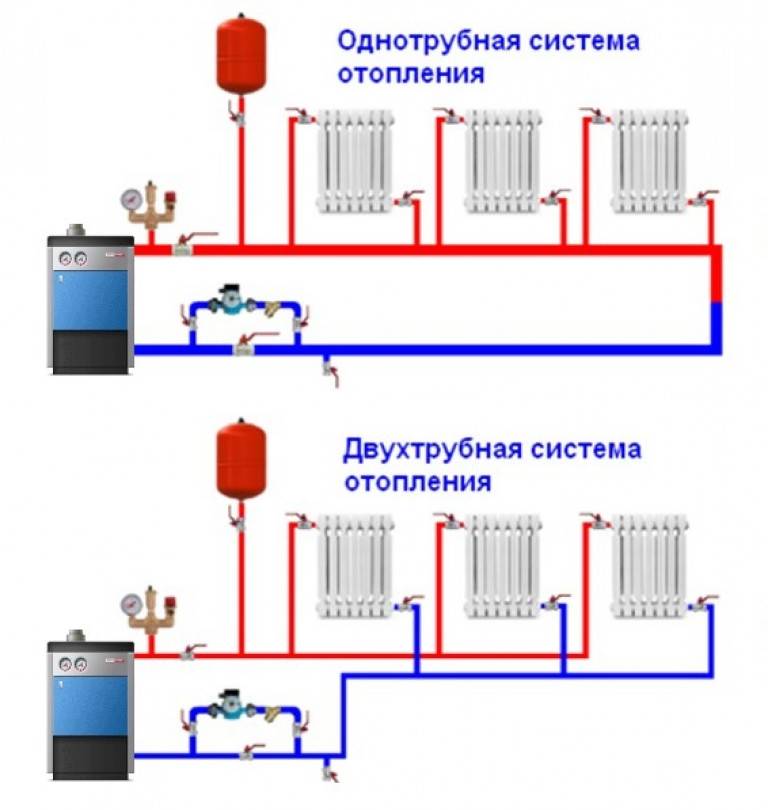

Системы отопления можно разделить на такие виды, как:

• Однотрубная;
• Двухтрубная;
• Плинтусная;
• Коллекторная.

Монтаж производится четырьмя способами:

• Открытым, на него уходит меньше затрат;
• Скрытый, когда трубы вставляются в выемки в стене или стяжке;
• Горизонтальным;
• Вертикальным.

Можно соорудить ток воды естественно или принудительно.

1. Конструкция закрытого вида не контактирует с окружающей средой. На месте расширительного бачка стоит резиновая груша на металлической основе. В этой системе внутри устанавливают постоянное давление.
2. Открытое сооружение имеет расширительный бачок, но уровень воды в нем следует контролировать.

Проведение монтажных работ

Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.

Инструменты

Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.

Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.

Последовательность действий

Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.

Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить  маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Особенности сборки принудительной схемы

Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать циркуляционный насос и грамотно «врезать» его в магистраль теплоснабжения.

Выбор циркуляционного насоса

Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.

Ориентировочные показатели:

• для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
• в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
• если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.

При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.

Установка насоса в магистраль

https://youtube.com/watch?v=https%3A

Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.

При «врезке» насоса не должна нарушиться циркуляция воды

Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным

Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне

Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.

Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.

Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.

Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

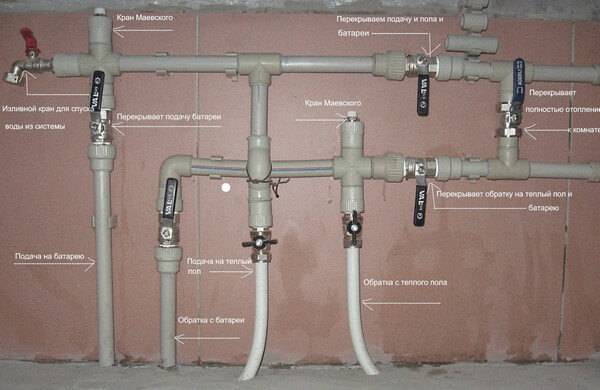

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Укладка полипропиленовых труб

Монтаж — ответственный этап при сооружении водяного греющего пола. Стелить трубопровод необходимо в соответствии с разработанной схемой — «змейка» или «улитка». Начинать нужно от коллектора, второй конец трубы после укладки, так же должен вернуться к нему.

Крепление труб осуществляется несколькими способами:

1. К арматурной сетке при помощи пластиковых хомутов или проволоки — надёжный вариант. Нельзя туго фиксировать контур, это может его повредить.
2. К теплоизоляционному изделию дюбелями.
3. С использованием теплоизоляционных матов с бобышками. Трубопровод прокладывается между ними в пазы, тем самым крепко фиксируясь.

Крепежные элементы следует устанавливать через каждые 80 см.

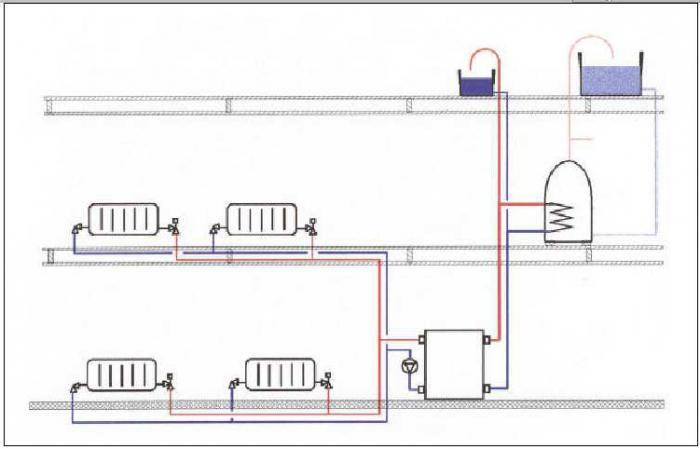

Однотрубная система отопления двухэтажного дома с циркуляционным насосом

Включает этажные контура с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подачи» и «обратки», Последние пространственно разнесены или объединены в двухтрубный стояк. Циркуляционный насос включается в обратную магистраль («обратку») перед отопительным котлом.

Простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора, показана ниже.

Однотрубная горизонтальная система 2-х этажного дома с насосом.

Расход теплоносителя по горизонтальной магистрали в N раз больше (N – число последовательно соединенных радиаторов), требемого двухтрубной схемой. «Однотрубка», имеющая одинаковое числе отопительных приборов с «двухтрубкой», оснащается циркуляционным насосом большей мощности.

Правила выбора труб для монтажа отопительной системы

Выбор размера

Диаметр элементов выбирается в зависимости от схемы отопления в частном доме.

При создании самоточной системы (без установки насоса) сечение труб следует подбирать с большим диаметром, так как отсутствие нагнетания воды должно быть компенсировано повышенным объемом теплоносителя.

Переход с металла на пропилен

Монтаж системы отопления из полипропиленовых труб невозможен без соединения их с металлопластиковыми или металлическими изделиями. При этом следует учесть нормативное сочетание сечений стыкующихся труб из различных материалов.

Полипропиленовые трубыдиаметр/толщина стенки, мм	Металл, металлопластикдиаметр/толщина стенки, мм
25×4,2	20×2
20×3,4	16×2
32×5,4	26×3

Длина контура, для которого эффективно устройство отопления от котла мощностью до 12 кВт, составляет порядка 25 м. Для нагрева шести десятисекционных радиаторов потребуется ПП-труба 20×3,4 мм. При необходимости удлинения магистрали следует сделать отопление из элементов 32×5,4 мм либо выполнить лучевую разводку.

Варианты разводки

Разводка ПП-труб выполняется двумя основными способами:

• горизонтально;
• вертикально.

Монтаж в соответствии с первым вариантом возможен при обустройстве в доме центрального стояка, от которого к каждому этажу отходят одно- или двухтрубные горизонтальные ветви. Выбирают подобного рода системы для обогрева двух- или трехэтажных зданий как жилого, так и коммерческого назначения, а также в последние несколько лет – и для многоквартирных построек.

Горизонтальный вариант разводки можно разделить на два типа:

• лучевой;
• периметральный, при котором отопительную систему отводят от центрального стояка.

Теплоноситель по каждому этажу или внутри квартиры циркулирует поэтапно, что создает для жильцов немалые неудобства. При необходимости ремонтных работ или замены отдельного радиатора отопления приходится полностью отключать весь периметр.

Преимущества системы отопления из полипропилена периметрального типа заключаются в том, что трубопровод возможно проложить скрытым способом, под полом. Вся разводка размещается в одном горизонтальном уровне, не занимая лишнего места. Но слив теплоносителя из отдельно взятого периметра затруднителен.

Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

• Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
• Невысокое магистральное давление и практически полное отсутствие гидроударов.
• Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
• Небольшая протяженность трубной магистрали исключает воздушные пробки.
• Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Монтаж двухтрубной системы отопления в частном доме своими руками

Изготовление конструкции проходит в несколько этапов.

Расчет

Прежде чем приступать к монтажу необходимо построить чёткий план, для чего специалистами всегда проводится гидравлический расчёт. В ходе этого процесса достигаются следующие результаты:

• выясняется кол-во приборов нагревания;
• вычисляются размеры и количества окружных стояков;
• определяются будущие потери.

Внимание! Расчёт производится в чётком соответствии со схемой отопления. Гидравлический расчёт даёт понимание действующих сопротивлений, даёт информацию о водных расходах и температуре каждых отдельных участков

Установка

1. Сначала, в отдельном проветриваемом помещении, монтируется отопительный котёл. Его расположение должно быть удалённым от стен, и к нему должен быть открыт доступ. Сами же стенки, а также полы в комнате отделать огнеупорным материалом.

1. После этого нужно поставить насос, распределительный гидроколлектор, и измерительные приборы/счетчики у котла.
2. От котельной, прямиком через стены, проводится трубопровод к радиаторам.

Подключение

Финальный этап — это подключение радиаторов. Батареи монтируются на кронштейны, под окном. Кроме того, рекомендовано поставить термодатчики. С их помощью регулируются потоки воды, а также её температура.

Пробный пуск

Когда конструкционные элементы подсоединены, делается опрессовка. Пробный запуск котла возможен после оформления соответствующих документов, в присутствии специалистов-газовиков.

Маркировка труб из полипропилена

В настоящее время на рынке большое разнообразие продукции данного сегмента, которая имеет следующую маркировку:

1. PN 10 — ставится на обычных полипропиленовых трубах с  однородной структурой. Они рекомендованы для использования в системах водоснабжения с температурой воды до 20 градусов и давлением до 10 атм. Трубы с данной маркировкой обычно имеют диаметр от 20 до 110 мм.
2. PN 16 — обозначает однослойное изделие, которое подходит для укладки в тёплые водяные полы. Допустим нагрев теплоносителя до 80 градусов и давление до 10 атм. Диаметр контуров такой же, как PN 10, но толщина стен значительно больше.
3. PN 20 — маркировка однородных труб, у них разрешённый уровень нагрева циркулирующего теплоносителя до + 95 градусов. Рабочее же давление в этом случаи не более 6 атм, а диаметр от 20 до 110 мм.
4. PN20 AL (PN20 GF) — ставится на полимерах с алюминиевой армирующей прослойкой или стекловолоконной. Остальные же показатели совпадают с PN 20. Отличается данный вид от других расходных материалов коэффициентом теплового расширения — он меньше.

 Очень важно учитывать данную маркировку при выборе изделия для тех или иных условий эксплуатации, от этого зависит эффективность тёплого пола

Как выровнять неравномерность нагрева радиаторов

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Монтаж систем отопления своими руками

В первую очередь, подбирается котел, производятся все расчеты, и только тогда — можно приступать непосредственно к его установке.

Самостоятельный монтаж отопления уместен в том случае, если у вас есть опыт и навыки по выполнению такой процедуры. Если нет — лучше воспользоваться услугами специалистов. Профессионалы проведут все необходимые замеры, и в короткие сроки смогут установить систему.

Существуют самые разные способы монтажа отопления, они, в первую очередь, зависят от материала, из которого сделан дом. Теплоотдача стен деревянного и кирпичного дома разная, это и стоит учитывать во время проектирования отопительной системы.

Обращать внимание нужно и на площадь здания, количество комнат и этажей, дверных и оконных проемов, высоту фундамента и стен

Закрытая автономная система отопления

Сегодня наиболее распространенной системой отопления в частных домах считается автономная закрытая система отопления водяного типа.

Схема закрытой автономной системы отопления. Нажмите для увеличения.

Нагревателем в ней может выступать любой вид котлов, в которых непосредственно и производится подогрев воды. Очень проста схема монтажа системы отопления такого типа.

Отопление жилого дома создается в таком порядке: cначала устанавливается котел, после — система разводки (трубы), далее проводится навешивание отопительных регистров, запорной арматуры и расширительного бака.

Необходимо помнить эту последовательность, чтобы не допустить ошибки при монтаже отопления. Наиболее простым вариантом такого отопления считается естественное циркулирование теплоносителя — воды, она минимально затратная и энергозависимая.

Именно закрытая система отопления не нуждается в установке отдельной котельной, нагревательный бак можно без труда вмонтировать в печь.

Если потребитель использует систему принудительной циркуляции, то можно добиться регулирования температуры теплоносителя. Такая система является более эффективной и рациональной. Обязательное условие — монтаж насоса в сам контур обогрева.

Преимущества:

1. Свободное прохождение воды по трубам.
2. Температура воды легко поддерживается.
3. Автоматический котел и насос соединены, они могут самостоятельно переключаться в необходимый режим.

Принцип действия очень прост: чем интенсивнее работает насос, тем с большей скоростью вода циркулирует по трубам, и тем скорее происходит нагрев помещения.

Тестирование системы

Прежде чем заливать трубопровод бетонной стяжкой,  необходимо обязательно провести тестирование устройства, так как в случаи неполадок или течи, устранить их под бетоном будет сложно.

Чтобы проверить систему, каждый контур в отдельности заполняется водой, и открываются все распределительные клапана, что способствует удалению воздуха из труб. При этом устанавливается давление в 1,5 раза больше рабочего, но не меньше 6 бар.

Через 3 — 4 часа, давление понижается, и его опять нужно поднять. Так необходимо делать три раза. После этого, пол оставляется на сутки, и если за это время давление понизилось не более чем на 2 бар, то система смонтирована правильно.

Подготовительные работы перед монтажом системы

Для правильного монтажа «пирога» тёплого водяного пола из полипропиленовых труб, следует провести подготовительные работы. Поэтапно, действия выглядят так:

• Удаляется старое половое покрытие и демонтируется стяжка.
• Проводится оценка основания, при обнаружении трещин их необходимо заделать. Но предварительно, следует очистить поверхность от бетонной крошки и произвести грунтовку. Если черновой пол не подлежит реконструкции, требуется залить тонкий слой выравнивающей стяжки.
• Устанавливается коллекторной шкаф, на стене или в специально оборудованной нише, на расстоянии 1 метра от пола. Это необходимо сделать до укладки «пирога» пола, так как процесс монтажа достаточно грязный.
• Укладывается гидроизоляционный слой, подойдёт толстый полиэтилен, он способен удержать влагу. Плёнку нужно стелить с заходом на стены — 10 см. Если площадь помещения большая, и кладётся несколько полос плёнки, то они стелются внахлёст, а соединять их между собой можно скотчем.
• По периметру проклеивается демпферная лента, чтобы при нагревании бетонная стяжка не трескалась.
• Монтируется теплоизоляция. Возможно, стелить различный материал — рулонный или листовой. При выборе пенополистирольных экструдированных плит не должно быть зазоров между ними, поэтому следует укладывать материал в два слоя. Для большей герметичности, стыки можно сшивать монтажной пеной.

• Стелется фольгированная подложка, она необходима для отражения тепловых лучей. Тепло направляется вверх, тем самым нагревая пол и воздух в комнате. Соединение материала осуществляется при помощи скотча. Если теплоизоляционный материал с фольгированным слоем, то данная подложка не нужна.
• Размещается армирующая сетка для придания прочности конструкции, к ней также может крепиться трубопровод.

Строгое соблюдение всех правил по проведению данных работ, способствует эффективной работе системы.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления
