Инструменты и материалы

Что еще должен сделать подрядчик после установки окна

Не зная норм ГОСТа, многие заказчики считают, что обязанности подрядчика заканчиваются после завершения установки оконного блока. И фирмы, устанавливающие окна ПВХ, пользуются этим, облегчая себе работу. На самом деле подрядчик обязан дополнительно выполнить следующие действия:

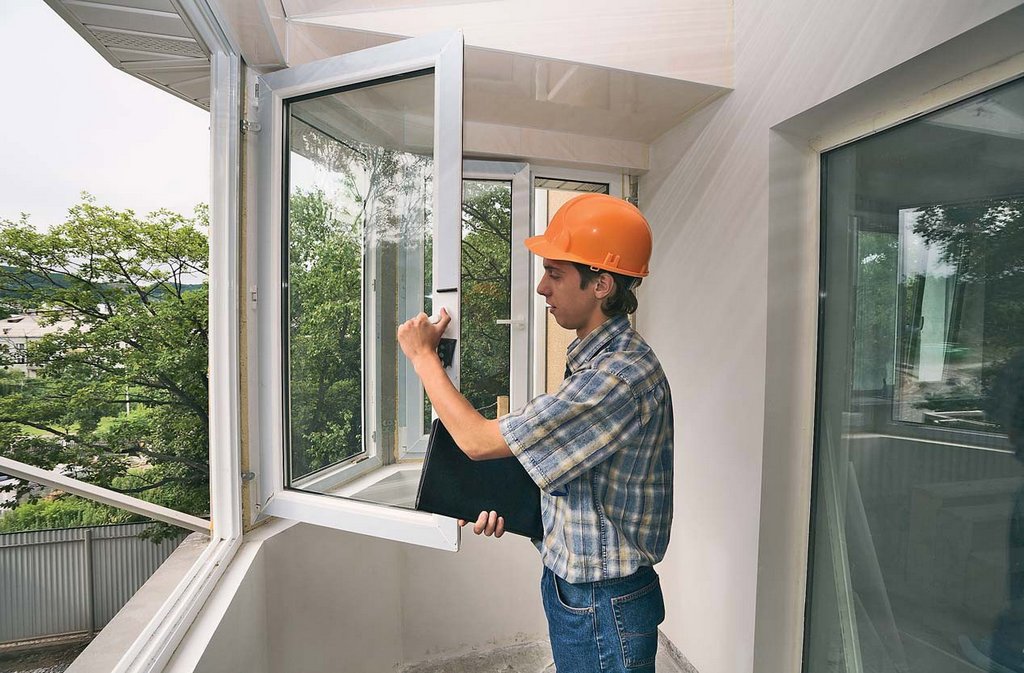

• Проверить работу створок окна, при необходимости произвести их регулировку и устранить возможные перекосы.
• Проверить работу всей фурнитуры, установленной на окне.
• Удалить защитную пленку.
• Собрать и вынести мусор, образовавшийся в процессе удаления старых оконных рам и установки пластикового оконного блока.

Инструкция по установке оконных рам

Установка в проем требует использование монтажных колодок, на которые ставится пластиковое окно на необходимую глубину. После того, как рама закреплена, воспользуйтесь уровнем и выставите стеклопакет по вертикали. Если вы работаете с глухими типами конструкций, то весь процесс установки ничем не будет отличаться.

В зависимости от типа здания, установка в проем может выполняться несколькими способами. В первом случае выставленные оконные рамы просверливаются насквозь. В образовавшееся отверстие вставляется анкерный болт и вбивается на необходимую глубину. Данная технология отличается высокой прочностью крепления, однако выполнение таких работ значительно увеличивает процесс установки. Второй метод предполагает использование анкерных монтажных пластин, которые устанавливаются на оконном профиле и стене. Глубину установок в данном случае можно контролировать с помощью креплений. Данный метод занимает гораздо меньше времени, однако не может похвастаться качеством монтажа. Из-за гибкости пластин и небольшой глубины сверления, оконные рамы могут деформироваться во время эксплуатации при сильном ветре и проседании дома.

Глубина установки пластиковых окон напрямую связана с материалом стен. Если дом состоит из пеноблоков, кирпичей или бетона, то полотно должно быть расположено на 2/3 глубины от внутренней стороны проема. В случае, когда стены дома утеплены каким-либо материалом, необходимо устанавливать и крепить пластиковые окна до утеплительного материала. При уложенном утеплителе и облицовке кирпичом, оконные рамы крепятся в зоне, где расположен утеплитель. Чтобы монтированные конструкции смогли выдержать весь срок эксплуатации без деформации, необходимо верно выбирать глубину установки.

Весь процесс монтажа можно разделить на следующие этапы:

• выставление рамы в проеме на необходимую глубину по уровню с использованием опорных колодок;
• крепление конструкции к стене;
• проведение сборки пластикового окна;
• проверка открывания/закрывания створок и работы остальных механизмов;
• герметизация рамы в оконном проеме. Применяется монтажная пена, которая заливается на всю глубину проема.

Чтобы пластиковые окна смогли прослужить долгое время, после установки и высыхания строительной пены необходимо выполнить защиту монтажного шва. Для этого потребуется установить отливы и подоконник с обеих сторон, а также сделать откосы. Выполнив все рекомендации, следует в течение суток не открывать окна. Это позволит конструкции принять необходимое положение, не нарушая герметичность пены.

Для качественной установки отливов существует ряд правил, которых следует придерживаться:

• отлив монтируется с улицы в специальный подставочный профиль, который расположен внизу рамы. Чтобы конструкция была надежно закреплена, необходимо закрутить саморезы на требуемую глубину;
• монтаж подоконника имеет свою специфику – полотно подрезается таким образом, чтобы оно смогло поместиться в проеме пластикового окна, достав торец профиля;
• обе конструкции устанавливаются на подкладки и выравниваются с помощью уровня, затем образовавшееся пространство под элементами задувается монтажной пеной и заполняется шпаклевкой на всю глубину.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия
.

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Из чего складывается цена?

Формирование цен на монтажные работы ПВХ-окон зависит от многих факторов, к которым относятся:

• материал стен;
• состояние оконного проема;
• необходимость демонтажа старого окна;
• размер окна;
• этаж установки;
• марка оконного блока;
• класса окна: эконом, стандарт и элит;
• качество расходных материалов;
• дополнительные работы по монтажу, например, выполнения откосов, установке отлива и подоконника;
• транспортные накладные.

Цена монтажа оконных конструкций определяет за 1 м2 и для стандартной комплектации составляет:

• установка окна от 850 руб./м2;
• монтаж откосов от 400 руб./м.п.;
• монтаж подоконников от 800 руб./м.п.;
• дистанционное открытие створок от 5500 руб./комп.;
• противовзломная фурнитура от 7000 руб./комп.

Подробнее о ценообразовании в статье тут.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Следует отметить, что выбор того или иного метода крепления с соблюдением всех необходимых технологий не сильно будет отличаться в процессе эксплуатации, особенно при установке окон стандартных размеров в стандартный бетонный проем.

Чаще всего, выбор того или иного метода креплений зависит от предпочтений и характера стены, где один из вариантов просто невозможен.

Гидроизоляция уплотнительной лентой для окон

В месте стыковки откосов с рамами постоянно остается сквозная щель. Когда применялась пена, то также имеются маленькие пустоты. Влага проходит через них. Для исправления ситуации некоторые мастера штукатурят, заливают стыки цементом или промазывают акриловыми смесями. Это не дает качественного результата.

Альтернатива	Минусы
Штукатурка	Мокнет и осыпается
Цементирование	Материал просачивает воду
Акрил	Погрешности прилепания к откосам, образование микротрещин, как следствие

Качества работ возможно достичь только, применяя гидроизоляционную ленту. План действий:

1. Ликвидация с откоса и рамы всей пыли и строительного мусора при помощи сухой ветоши.
2. Обезжиривание поверхностей ацетоном или спиртовым раствором.
3. Наклеивание лент. Деликатно раскручивается бабину и снимается пленка.

Этот вид работ относят к завершающему этапу, и ведут после внедрения пвх.

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу
. При этом от границы рамы следует отступить по 20 см.

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир
. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Ошибки, которые может допустить новичок

Существует множество этапов работ, где неопытный работник может совершить ошибку. Зачастую это происходит при определении глубины посадки полотна, выборе креплений, а также при герметизации пластиковых окон. Чтобы новые оконные рамы смогли долго прослужить, необходимо учесть некоторые особенности:

монтаж штапиками наружу не производится, поскольку это негативно влияет на безопасность конструкции – такое полотно можно легко демонтировать с улицы;
особое внимание стоит уделить глубине посадки рамы – неправильно выставленное полотно может пропускать холодный воздух и посторонние шумы с улицы;
выравнивание конструкции по уровню является обязательным этапом монтажа – при неправильной установке процесс открывания и закрывания стеклопакета будет нарушен;
монтажная пена должна быть защищена от ультрафиолетового излучения, иначе она теряет свои свойства и растрескивается, что нарушает герметичность;
конструкция должна крепиться не только с помощью монтажной пены – для надежной фиксации полотна применяются анкерные болты.

При соблюдении технологии подготовки оконного проема, правильного выбора глубины посадки полотна, специфики крепления, и других правил установки, вы сможете самостоятельно монтировать конструкцию, не опасаясь за результат.

Список статей

Монтаж

379

Особенности установки пластиковых окон в бане

Монтаж

649

Особенности и цена установки пластиковых окон в деревянном доме своими руками

Монтаж

688

Какова цена за работу по монтажу ПВХ окон, из чего она складывается?

Монтаж

682

Важный вопрос: чем замазать пену в зазорах и щелях после установки пластиковых окон?

Монтаж

398

Возможна ли установка пластиковых окон зимой, весной и летом: какое время года лучше для монтажа?

Монтаж

550

Правильная технология установки пластиковых окон в кирпичном доме самостоятельно

Монтаж

655

Пошаговая инструкция — как правильно установить пластиковое окно самостоятельно

Монтаж

558

Правильная установка пластиковых окон в каркасном доме самостоятельно

Окна в жилых зданиях

Часто параметры оконных блоков в одном панельном доме имеют различия в 10–15 см. В таких случаях при снятии замеров не обойтись без помощи профессиональных мастеров. Тем не менее при проектировании изделий всегда полагаются на существующие стандарты для типовых зданий. Если вас интересует корректная установка окон по госту, как правильно сделать, видео монтажа можно найти на нашем сайте и избежать серьезных ошибок.

Крепление стеклопакета

Так, высота стандартного окна с двумя створками должна составлять 1300, а ширина – 1400. Для трехстворчатых конструкций ширина, как правило, равна от 2050 до 2070, а высота – 1400.

В пятиэтажных жилых домах старой застройки на размер стеклопакетов влияет ширина подоконников. Если они широкие, параметры двустворчатых окон составляют 1450×1500, а трехстворчатых –2040×1500. Для узких подоконников устанавливают окна размерами 1300×1350 и 2040×1350 соответственно. Таким образом, зная тип жилой постройки, легче определить параметры конструкции.

Если вы решили установить окна пвх, ГОСТ 30970 2002 стандартные размеры для них предусматривает различные – в зависимости от величины проема. Поэтому нужно аккуратно проводить замеры. Лучше обратиться за помощью к специалисту.

Установка пластиковых окон по госту 30971 2002 года предполагает использование трехслойного монтажного шва. Чтобы обеспечить надежную гидроизоляцию, ширина шва должна составлять от 15 до 18 см от угла. Если этот параметр увеличить, то крепление будет не таким прочным, а при недостаточной ширине шва окно может деформироваться под воздействием высоких температур.

Мифы о пластиковых окнах

Миф 1. Пластиковые окна закупоривают проем и «не дышат»

Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.

Как выбрать и сколько стоит

Главное значение при герметизации оконных проемов — размер уплотнителя, должен составлять 1/5 часть от шва.

Чтобы правильно определить, примите во внимание коэффициент расширения. Чем он больше, тем надежнее звукоизоляция

Этим параметром не стоит пренебрегать, при недостаточной степени расширения, гарантия надежной защиты критично низкая. Только правильный выбор уплотнительной ленты, можно рассчитывать на высококачественную герметизацию.

Не рекомендован выбор с заведомо меньшим процентом расширения, могут появиться протечки, выдувание материала сильным порывом ветра или выдавливание монтажной пенной массой.

Купить можно в любом ближайшем магазине или заказать через интернет. Лучше выбирать те фирмы, о которых уже приходилось слышать положительные отклики, дополнительно следует ознакомиться с отзывами людей.

При покупке предварительно сжатой уплотнительной ленты проверить целостность упаковки, она не должна быть нарушена.

В случае не герметичности, саморасширяющаяся уплотнительная лента не соответствует заявленным технологическим свойствам.

Таблица поможет определиться с выбором:

Ширина клейкой стороны (мм)	Сжатое состояние (мм)	Максимальное расширение (мм)	Средняя цена
3-6 мм ПСУЛ 10/15	10	3	15	580
4-8 мм ПСУЛ 10/20	10	4	20	650
4-8 мм ПСУЛ 15/20	15	4	20	850
6-12 мм ПСУЛ 15/30	15	6	30	1100
8-16 мм ПСУЛ 15/40	15	8	40	1500
6-12 мм ПСУЛ 20/30	20	6	30	1200
8-16 vv ПСУЛ 20/40	20	8	40	2500

На стоимость могут повлиять следующие факторы:

• толщина;
• длина;
• состав и функции;
• производитель, способ доставки (если делать это через интернет).

Крепеж для пластиковых окон – обзор необходимых материалов и крепежных элементов для монтажа окна

Любое изделие нуждается в том, чтобы его надежно зафиксировали на его месте. В случае с пластиковыми окнами, эту роль выполняет несколько изделий. Существует несколько видов крепежей для пластиковых окон. От правильного выбора качественных материалов будет зависеть комфорт вашей жизни в помещении. Для того, чтобы выбрать правильные крепления, можно посмотреть на фото крепежа для окон.

Какие бывают крепежи для пластиковых окон

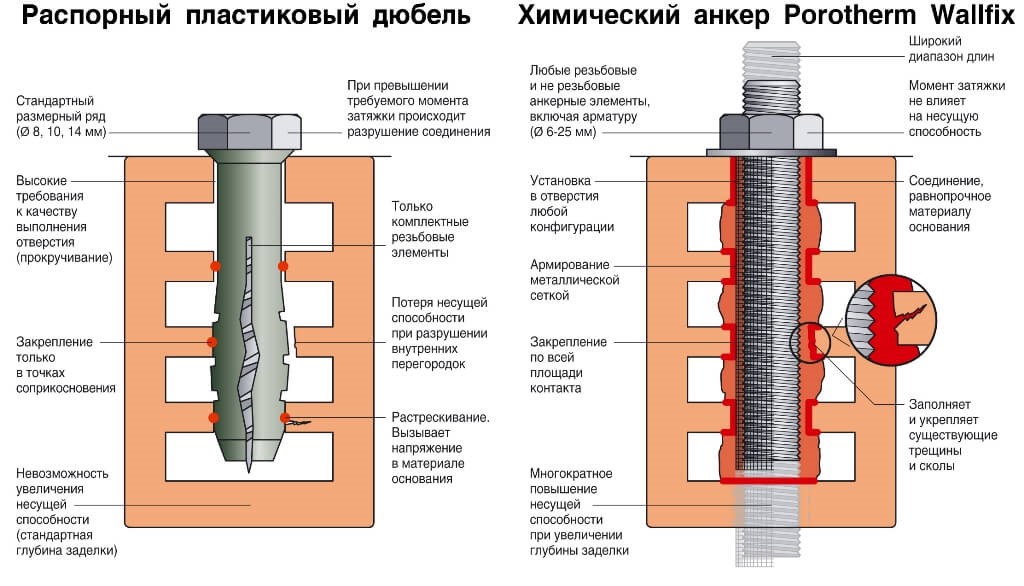

Для того, чтобы зафиксировать оконные рамы используется оконный либо рамный анкер. Его легко отличить от других фиксаторов по следующим признакам:

• Винт с резьбой.
• Гильза или металлическая оболочка.
• Внутренняя втулка.

Используется следующим образом: во время ввинчивания винта, втулка будет расписать металлическую оболочку. Таким образом происходит надежная фиксация крепления.

К основному недостатку данного крепежа можно отнести его невозможность вытащить его обратно. Таким образом, его достоинство (надежная фиксация) становится и его же недостатком.

Именно поэтому, при использовании анкеров в качестве крепежа, необходимо сразу правильно устанавливать оконные рамы, чтобы потом не приходилось переделывать все устанавливаемые изделия.

Длина анкера может составлять сто-двести миллиметров. Толщина его – от восьми до десяти миллиметров. Выбирая анкер, необходимо учитывать расстояние откоса до оконной рамы.

Болт анкера нужно крепить с внутренней стороны рамы. Данный монтаж крепежей для окон своими руками будет достаточно сложный.

Шурупы для бетонных стен

Обычный шуруп может подойти для фиксации пластикового окна. Их огромным достоинством перед анкером считается простой демонтаж (в случае необходимости, конечно).

По техническим характеристикам он похож на анкерный бот – длина его составляет от ста до двухсот миллиметром, диаметр варьируется от восьми до десяти миллиметров. Длина шурупа должна быть точно такой же, как и у анкерного шурупа.

Пластиковое окно можно зафиксировать при помощи анкерных пластин. Они делятся на те, которые могут поворачиваться и те, которые не поворачиваются.

Среди достоинств анкерной пластины:

• Не требует дополнительного сквозного сверления рамы, как в случае с анкерным болтом либо шурупами по бетону.
• В случае, если в стене присутствует арматура – это никоим образом не влияет на само крепление. Пластина доступна для поворотов.
• Такие крепежи используются в трудных домах, к которым относятся постройки серии П-44.

Стандартная пластина имеет следующие размеры – от ста до двухсот миллиметров. Крепят ее на внешний край пластикового окна.

Выбирая крепежи для пластиковых окон, обращайте внимание на ширину ПВХ профиля. Каждый производитель выпускает оконные рамы с разной шириной профилей

Как правильно крепить пластиковые окна

Кирпичный дом считается одним из наиболее теплых и надежных. К сожалению, крепить пластиковые окна в подобные дома достаточно сложно. Обусловлено это тем, что при использовании рамного дюбеля, необходимо делать нужные отверстия исключительно по месту, а не заранее. Иначе это чревато тем, что анкер попадет не в раствор, который строители кладут между кирпичами.

Рамный дюбель должен заходить в кирпич не менее чем на шесть – десять сантиметров. В случае, если материал пустотелый, может подойти двести второй анкер.

Анкерные пластины можно использовать для крепежа пластиковых окон в кирпичных стенах в случае, если есть полная уверенность того, что кирпич не пустотелый

К сожалению, иногда строительные компании грешат тем, что используют цельный кирпич не надлежащего качества. В таком случае крепление пластины непрофессионалами будет достаточно проблематично. Если хочется выбрать самые надежные крепления, можно ознакомиться с каталогом оцинкованных крепежей.

Как закрепить окна в доме из дерева

Идеальным вариантом для крепления пластиковых окон в деревянных домах считается анкерная пластина. К их преимуществам можно смело отнести:

• Быстроту монтажа пластикового окна в деревянные стены.
• Компенсацию температурных расширений.
• Не оказывает влияние на оконные разъемы во время усадки дома.

Таким образом сразу видны преимущества крепежей для деревянного окна.

Газобетон и крепление пластиковых окон

Для того, чтобы закрепить оконные рамы в рыхлый бетон необходимо использовать дюбеля с максимальной длиной. В противном случае, можно использовать анкерные пластины, которые крепятся на специальные дюбеля.

Вам решать какой крепеж лучше выбрать для установки окна, однако рекомендуется посоветоваться с профессионалами, которые учтут специфику ваших стен и материал оконных рам.

Установка окна

Если для установки пластикового окна был выбран метод с распаковкой стеклопакета, то процесс будет проходить следующим образом. Первым делом нужно вынуть стекло из оконной рамы. Для этого аккуратно один за одним снимаются все штапики, благодаря которым держится стекло. Затем стекло под небольшим наклоном плавно вынимается из рамы. После распаковки стеклопакета стекло лучше сразу убрать в другую комнату, дабы не повредить его во время монтажа рамы.

Для начала оконную раму нужно установить на заранее подготовленные деревянные клинья. Это нужно для того чтобы рама изначально приняла нужное положение и не сместилась во время монтажа.

Вооружившись дрелью, в раме проделывают отверстия под анкера (по три отверстия с каждой стороны). Просверлив все отверстия, стоит убедиться в том, что рама не сместилась. Для этого можно воспользоваться отвесом и лазерным уровнем. Традиционный пузырьковый уровень лучше не применять, так как он не дает максимально точных измерений.

Убедившись, что все показатели в норме можно прикреплять окно анкерами. Для этого воспользовавшись перфоратором на уровне уже имеющихся в раме отверстий нужно сделать аналогичный отверстия в стене, глубиною не менее 6 см. Далее проводится крепеж анкеров, начиная с нижнего ряда. После каждого закрепленного анкера перепроверяется ровность окна.

На этапе монтирования оконной рамы устанавливается и отлив. Крепится он к подставочному профилю, который был заранее установлен под рамой. Края отлива нужно немного «утопить» в стену, предварительно проделав в ней отверстия. В конце монтажа все имеющиеся стыки и щели с наружной части окна заделываются герметиком.

Проделав все вышеперечисленные манипуляции в раму можно вставлять стекло.

Установка пластикового окна без распаковки проводится по схожему принципу. Отличие данного процесса лишь в том, что пакет в этом случае не разбирается, а монтируется полностью. Крепеж оконной конструкции проводится без применения анкеров, а с помощью специальных пластин.

Также как и в первом случае, стеклопакет устанавливают на заранее подготовленный подставочный профиль и деревянные клинья. Затем окно выравнивается и проверяется уровнем. К оконному профилю саморезами прикручиваются пластины из прочного металла. Они могут быть линейные или П-образные. Расстояние между пластинами не должно превышать 7 см.

У пластин есть так называемые хвостики с отверстиями для анкеров. Во время монтажа хвостики нужно согнуть и плотно прижать к стене. В имеющееся отверстие вставляется дюбель и с помощью дрели монтируется в стену. Крепеж анкеров в данном случае проводится по направлению снизу вверх. На каждом этапе вкручивания дюбелей окно проходит нивелирную проверку.

Преимущества и недостатки анкерных платин

Альтернативой анкерным пластинам считаются дюбеля, способные выдерживать не только окна с большой площадью, но и двери. Но у данного варианта есть ряд недочетов:

• метод распакечивания сложен даже для опытных рабочих, результатом погрешности в работе может стать трещина в стекле;
• в отличие от анкерных пластин, произвести монтирование дюбелей в одиночку, нереально, необходима помощь;
• такой вариант затратный по силе и времени.
• Использование анкерной пластины имеет большое количество преимуществ:
• не нужно разбирать оконную конструкцию;
• можно регулировать место прикрепления;
• легко ровнять окно;
• нет необходимости в нарушении целостности окна;
• легкий демонтаж;
• надежность и долговечность.

Рис. 10. Применение анкерных креплений предпочтительнее, чем использование дюбелей

Единственным недостатком анкерного крепления считается невысокая способность выдерживать тяжелые конструкции, но данная проблема корректируется использованием монтажной пены. Как видим, применение анкерных пластин является приоритетным и удобным.
