Регулировка балконной двери

Как отрегулировать балконную пластиковую дверь в различных ситуациях

При самостоятельной регулировке пластиковых балконных дверей следует учитывать конкретную ситуацию. Створка может плохо прижиматься, провисать или иметь другие дефекты. После установления неполадок необходимо приготовить набор инструментов, состоящий из шестигранников, плоских или фигурных отверток.

Общая схема для осуществления регулировки

Действия при разбалтывании ручки

Одна из самых простых задач заключается в регулировке ручки. Они очень часто расшатываются, особенно если эксплуатация осуществляется в экстремальных условиях. При проведении работ следует повернуть колпачок из пластика, расположенный у основания, на 90 градусов.

Обычно используется двухсторонняя ручка

Под ним находятся винты, которые нужно подтянуть при помощи отвертки. В ходе подобных мероприятий необходимо избегать неосторожных движений, чтобы не повредить корпус ручки. Если подтягивание не дает положительного эффекта, то следует проверить основу на наличие трещин. При их обнаружении ручку следует заменить.

Настройка плотности прижима

Чаще всего производят именно регулировку прижима балконной пластиковой двери, так как это мероприятие является сезонным. В летнее время зажимы ослабляют, а в зимнее – подтягивают. Это в первую очередь связано с расширением и сужением пластика при колебаниях температуры.

Схема расположения замыкающих эксцентриков

Чтобы проверить плотность прижима, требуется взять обычный лист бумаги и зажать его между дверной створкой и коробкой. Если после закрытия при вытягивании не возникает сложностей, то настройка просто необходима. При четкой фиксации листа работы можно не осуществлять.

Итак, если балконная пластиковая дверь не плотно закрывается, то проводятся специальные мероприятия по регулировке эксцентриков. Настройка выполняется посредством подходящих шестигранников. В некоторых случаях могут потребоваться пассатижи.

Притвор двери должен быть плотным

С задней стороны створка регулируется при помощи винтов, расположенных на нижних и верхних петлях. Обычно вместе с фурнитурой поставляется инструкция, в которой указывается схема регулировки. Однако даже при ее отсутствии проблем при настройке обычно не возникает.

Необходимо вращать эксцентрики в одну сторону, чтобы отрегулировать на зиму балконную пластиковую дверь. Как раз при движении важным ориентиром будет являться особая засечка. Современные конструкции в большинстве случаев снабжаются таким индикатором.

Для настройки понадобится набор шестигранников

Летом детали необходимо вращать в противоположном направлении, учитывая при этом показания засечки.

Проведение мероприятий при задевании краев

При появлении проблем с ходом створки относительно рамы требуется произвести регулировку болтов, расположенных непосредственно в петлях. Стандартная дверь имеет три точки фиксации. Открыв полностью створку, следует открутить крепежный элемент, удерживающий декоративную планку.

Регулируется верхняя петля створки

После этого дверь закрывается, а сама накладка аккуратно снимается с петель. В результате должен быть предоставлен доступ к длинному болту, посредством которого регулируется положение створки в горизонтальном положении. Если требуется слегка сдвинуть дверь вправо или влево, то придется осуществлять настройку сразу в трех местах. При наличии провисания необходимо лишь подтянуть шурупы в двух петлях.

При необходимости дверь можно полностью снять с петель

При смещении нижней части в ту либо другую сторону придется вращать болт нижней петли и осуществлять выведение по горизонтали.

Сезонная регулировка: зимний и летний режим

В оконной конструкции можно регулировать прижим створки. Механизм окна предусматривает возможность самостоятельной настройки. Перед началом теплого периода окно переводится на летний режим. Это улучшает вентиляцию. Перед началом снегопадов и морозов прижим следует усилить, а уровень прижатия проверить поднесенной спичкой. Если ветер будет просачиваться, то пламя колыхнется. Перенастройка между летним и зимним режимами производится воздействием на эксцентрики. Максимального прижима можно добиться с помощью шестигранника № 4. Если цапфа гладкая, то сначала отдаляется полотно, а потом производится поворот детали. Оконные конструкции разных производителей налаживаются неодинаково. Иногда необходима подтяжка винтов, а в некоторых случаях — снятие створки. У одного и того же производителя окон фурнитура может быть от разных производителей, так что следует ознакомиться с инструкцией по ее регулировке.

Когда необходимо регулировать дверь

В мире мгновенно происходят только аварии и катастрофы. Все остальные проблемы вызревают постепенно. Этот тезис в полной мере относится и к балконной двери. По мере эксплуатации у нее постепенно изменяется геометрия и сила прижима, что со временем, если не принимать соответствующих мер, может привести к замене фурнитуры, полностью или отдельных ее элементов. Диагностировать и устранить неполадки на ранней стадии довольно просто.

1. Силу прижима можно проверить несколькими способами:

• поднести к закрытой двери горящую спичку или свечку. Если пламя заиграло, значит между коробкой и дверью гуляют сквозняки;
• засунуть в щель между коробкой и дверным полотном бумагу. Если она легко вытянется из-под закрытой двери, необходимо проводить соответствующие регулировки. Проверять следует каждую сторону.

Идеальным вариантом считается, если бумажный лист вытягивается с одинаковым усилием со всех сторон створки – геометрия не нарушена, а силу прижима, при необходимости, можно легко отрегулировать.

2. Наиболее сложный случай, если у двери начинает изменяться геометрия. Здесь также есть несколько способов ранней диагностики:

• открыть дверь на 45o и оставить на непродолжительное время. Если она самопроизвольно, без помощи ветра, полностью открылась или закрылась – дверь провисла из-за ослабления верхней петли;
• выйти на балкон. Закрыть дверь. По внутреннему периметру дверной коробки, используя ее край как линейку, начертить на двери схему ее прилегания к профилю коробки. Линии должны быть параллельны краям двери, а ширина всех нарисованных полосок одинаковой. Любые отклонения требуют новой настройки фурнитуры двери.

Если время упущено, для успешного ремонта необходимо установить причину неисправности:

нижняя часть двери стала цеплять за порожек дверной коробки. Причина всегда в большом весе двери. Дверная фурнитура рассчитана на вес до 120-135 кг. Дверь вместе с однокамерным стеклопакетом весит 35-40 кг. При увеличении количества камер, толщины стекла или площади остекления вес двери приближается к 60 кг, что является критическим для петель любого производителя. Металл навесов в ходе эксплуатации двери банально устает, в результате чего створка проседает;

Места регулировки балконной двери.

• полотно двери цепляется за дверную коробку посредине. Здесь возможны две причины: произошла деформация профиля двери наружу или она смещается в бок под воздействием высокой температуры (полотно двери расширяется, а петли толкают его на коробку с лицевой стороны);
• дверь плохо закрывается – в прижатом положении ручка не заводит цапфы в ответную планку (на языке специалистов – ответку). Здесь также две причины: дверь осела, в результате чего эксцентрики (зацепы) запорной планки не достают до пазов ответки; профиль дверного полотна деформировался внутрь, потянув за собой зацепы – они перестали доставать до ответки или же коробка выгнулась наружу с тем же результатом;
• дверное полотно неплотно прилегает к коробке. Чтобы не дуло, необходимо регулировать цапфы и ответку;
• ручка заклинила – дверь была открыта слишком быстро;
• ручка расшаталась или сломалась. Это происходит при интенсивной эксплуатации дверной створки;
• треснуло стекло в стеклопакете – произошел перекос профиля дверного полотна;
• треснул пластик дверной коробки или дверного полотна – причина в усадке дома, а не в двери.

Это интересно: Остекление балкона с выносом — освещаем детально

Регулировка пластиковой двери с тремя петлями — входной

От межкомнатных входные отличаются толщиной профиля и стеклопакета, но петли у них похожие. А от балконных отличия более существенные. Это и тип петель, и отсутствие откидного механизма (для проветривания). Давайте разберемся как производится регулировка пластиковой двери с тремя петлями самостоятельно.

Обычно на таких дверях установлены три петли — верхняя и нижняя, а третья может стоять рядом с верхней или посредине полотна. В принципе — это обычная расстановка и количество петель для того, чтобы они нормально «держали» вес двери. Отличия могут быть в конструкции петли и прижимного механизма, а следовательно в регулировке.

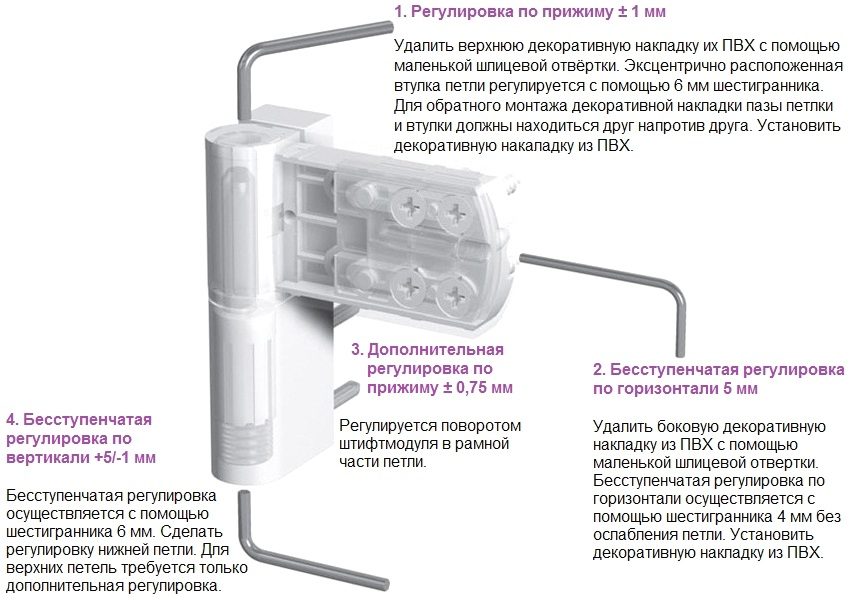

Накладная дверная петля (по типу greenteQ TB 100.ZD.K)

Эта петля с декоративной планкой и возможностью регулировки в трех плоскостях.

Горизонтальное и вертикальное смещение происходит при помощи двух винтов, а прижим регулируют при помощи винта и планки между петлей и коробкой.

1. Чтобы отрегулировать перекос

Регулировка пластиковых дверей относительно вертикальной оси по горизонтали (вправо-влево), необходимо снять декоративную планку на петле, установленной на полотне.

Вначале дверь надо распахнуть и выкрутить винт, который удерживает эту планку. Затем дверь закрывают и планку снимают. Под ней находятся 6 крепежных винтов под отвертку (перпендикулярно полотну) и один регулировочный винт под шестигранник — параллельно полотну по направлению к петле.

Вкручивая или выкручивая его, можно отрегулировать смещение двери относительно вертикали на 5 мм в каждую сторону по оси X.

2. Чтобы поднять (и даже опустить)

створку используют регулировочный винт под ключ, расположенный в нижнем торце петли. Он закрыт другой декоративной планкой, которая просто «отстегивается».

Им можно поднять на 4 мм или опустить на 1 мм дверь, относительно заводской установки по оси Y.

3.Регулировка пластиковой двери — тонкая регулировка прижима

(в пределах 1.5 мм) проводится при помощи винта, расположенного в верхнем торце петли.

Для «грубой» регулировки необходимо снимать дверь с петель, а затем ту часть петли, которая установлена на коробке. Она крепится к ней через планки, которые могут иметь толщину от 1 мм до 5 мм. Таким образом можно дополнительно отрегулировать прижим двери (по оси Z).

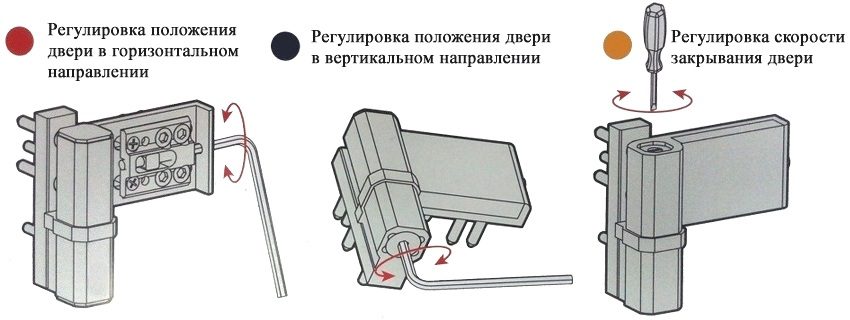

Дверная петля типа WX

имеет регулировку по горизонтали до 6.2 мм, вертикали до 4 мм, прижим можно отрегулировать винтом до 1.8 мм (при необходимости прижим можно улучшить дополнительными втулками в месте крепления петли к коробке).

1. Регулировка по горизонтали происходит при помощи бокового винта, расположенного под декоративной накладкой на петле, которая крепится к двери. Вначале необходимо выкрутить винт, фиксирующий положение петли относительно «0» уровня.

Он расположен в теле петли и проходит параллельно полотну двери. Затем надо выкрутить винт, стопорящий внешний декоративный корпус петли, сместив который, можно получить доступ к регулировочному винту.

При его помощи можно сместить положение створки вправо или влево.

2. Регулировка прижима проходит на ответной части петли (закрепленной на дверной коробке). Необходимо снять декоративный колпачок с торца петли. Под ним можно увидеть эксцентрик с прорезями.

Для того чтобы освободить его, надо выкрутить стопорящий винт (он расположен сбоку в корпусе петли со стороны двери). Затем при помощи специально ключа, вставленного в прорези эксцентрика, надо развернуть его на необходимый угол и застопорить. Тем самым можно усилить или ослабить прижим.

Можно воспользоваться обычной пластиной или широкой плоской отверткой, но будет мешать регулировочный винт по вертикали. В таком случае его необходимо полностью выкрутить.

3. Регулировка по вертикали проходит при помощи винта, вкрученного в петле снизу, через прижимной регулировочный эксцентрик.

Как отрегулировать окно чтобы не дуло

Иногда, пластиковые окна даже после перевода цапф в положение сильного прижима, не герметичны — из-под створки дует и замена резинки ничего не дает. Это случается обычно при усадке дома. В этом случае говорят, что окно проседает. Когда это происходит, теряется контакт запорного выступа и ответной пластины. При повороте ручки выступ-цапфа должна зайти за пластину, прижав створку. Если этого не происходит и возникают сквозняки, тепло из помещения выдувает.

Где обычно находятся цапфы (прижимные выступы)

При проседании пластикового окна регулировка другая: нужно сдвинуть створку в стону, чтобы те выступы, которые не достают до пластин, зацепились за них.

Сначала необходимо определиться, какие из цапф не дотягиваются до запорных пластин. Делается это механически. Для начала осмотрите, створку, запомните, где есть выступы. Окно закройте. Возьмитесь за раму створки в местах установки цапф и потяните ее на себя.

Проверяем, где створка не держится

Если контакт есть, рама остается неподвижной, если нет — двигается. Так проверяете в каких местах нет контакта и определяете, в какую сторону необходимо двигать створку. Делают это регулируя нижнюю и верхнюю петлю.

Регулировка нижней петли

Если не закрывается ПВХ окно где-то внизу, двигать створку будем при помощи нижней петли. Тут есть две регулировки: одна в горизонтальной плоскости — сдвигается ближе к петле или дальше от нее, и вторая — в вертикальной  — поднимает или опускает створку на пару миллиметров.

Чтобы сдвинуть нижнюю часть створки ближе или дальше к петле, ее открывают. В нижней части пели есть регулировочное отверстие под шестигранный ключ (иногда — под «звездочку»).

Регулировка нижней петли пластикового окна или двери

В него вставляется шестигранник, поворотом по часовой стрелке нижний угол приближается к петле, против — отодвигается. Подвинув немного створку, пробуйте ее закрыть/открыть. Как только результат достигнут, останавливайтесь. Если ресурс выкручен до упора, а результата нет, верните все в исходное положение: это не та регулировка.

Этим винтом можно исправить положение, если при закрывании окна створка задевает раму внизу. Чуть приблизив ее к петле, вы устраните эту неисправность.

На нижней петле есть второй регулирующий винт. Чтобы до него добраться, необходимо створку поставить на проветривание и снять декоративную накладку. Она снимается легко, нужно нижний край немного оттянуть на себя (на 1-2 мм) и подтянуть ее вверх. Сняв защитный колпачок, в верхней части увидите углубление. В него вставляется шестигранник на 4 мм. Поворотом по часовой стрелке створка немного приподнимается, против — опускается.

Изменение положения створки по вертикали

Подробно рассказано о том, как снять декоративную накладку на петлю, как и чем регулировать нижнюю петлю на окне ПВХ в следующем видео.

Регулировка верхней петли

Если на пластиковом окне не закрывается верхний угол, двигать нужно его. Для этого открываете окно хотя-бы на 90°. Можно и меньше, но работать будет неудобно. На створке вверху есть петля. По конструкции она отличается от нижней, но в ней также есть отверстие под шестигранник.

Регулировка верхней петли пластикового окна

Винт регулировки находится сбоку. Вращая его двигаем створку дальше от петли (если не закрываются дальние от петли цапфы) или ближе к петле. Один момент — между створкой и петлей должен оставаться зазор в несколько миллиметров: он необходим, чтобы туда заходил поворотно-откидной механизм. Потому, повернув ключом на пол оборота, проверяйте, как открывается/закрывается окно.

Иногда и эта регулировка не помогает. Тогда требуется прижать верхний угол к раме. Для этого есть другой винт — на поворотно-откидном механизме. Чтобы был доступ к этому винту, придется открыть окно сразу в двух положениях. Для этого створку открывают, прижимают блокиратор. Он обычно бывает двух конструкций — в виде запорной петли или язычка (смотрите на фото ниже).

Блокираторы пластиковых окон

Блокиратор отводят до упора, удерживая его, поворачивают ручку на проветривание, потянув верхний край створки немного на себя, открывают поворотный механизм. Устройство, которое держит створку открыто. На одной из пластин есть выступ под тот же шестигранный ключ. Поворачивая его можно регулировать плотность прилегания верхнего угла створки. Она необходима, если не закрывается верхний угол пластикового окна.

Регулировка, позволяющая плотнее придать верхний угол пластикового окна

Еще раз посмотреть, как отрегулировать пластиковые окна самому, можно в видео. Объяснения по делу, доступно и без лишних слов.

Как отрегулировать пластиковую балконную дверь: пошаговая инструкция

Чтобы избежать ошибок или случайного повреждения стеклопакета балконной двери (стоимость которого достаточно высока) необходимо разобраться, как отрегулировать пластиковые балконные двери правильно. При проведении работ необязательно переплачивать за мастера: можно осуществить регулировку балконной двери своими руками – видео инструкции без труда можно найти в интернете.

Для работы вам потребуется совсем немного инструментов:

• шестигранник;
• крестовая отвертка;
• плоская отвертка.

Инструкция и видео: как отрегулировать пластиковые балконные двери при провисании

Если вы замечаете, что при открывании и закрывании двери она царапает нижний край рамы, это говорит о провисании створки. Регулировка в данном случае может быть вертикальной или горизонтальной.

Схема вертикальной и горизонтальной регулировки двери

Этапы горизонтальной регулировки:

1. Широко распахните дверь в положение поворота.
2. Возле верхней петли в торце створки расположен винт. Возьмите шестигранный ключ и 2-3 раза проверните его по часовой стрелке.
3. Снимите заглушки, закрывающие отверстия, ведущие к верхним винтам.
4. По часовой стрелке проверните все винты под заглушками.
5. После регулировки механизма проверьте, свободно ли теперь закрывается дверь. В случае необходимости подкрутите винты еще раз.

Чтобы понять, как отрегулировать балконные двери вертикально, сделайте следующее:

Ровно поднимите дверь и найдите шуруп в нижнем торце петли, распложенный вдоль ее оси.
Если шуруп прикрыт заглушкой, осторожно ее снимите.
Если вы крутите шуруп по часовой стрелке, аккуратно приподнимайте дверь, если же против, опускайте.

Регулировка прижима балконных дверей и дверной ручки

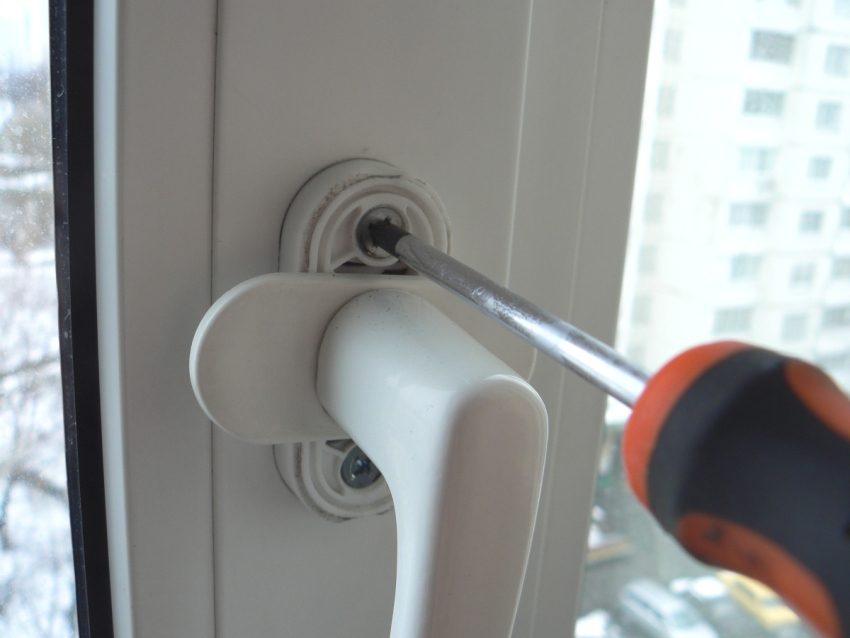

Чтобы подтянуть ручку для балконной пластиковой двери, необходимо сделать следующее:

1. Медленно и аккуратно поверните пластиковую крышку под прямым углом.
2. Под пластиковой крышкой найдите винты для крепления. Подтяните их.

Если ручка плохо поворачивается, иногда достаточно смазать замок специальным материалом, в составе которого нет смолы и кислоты. При полной поломке стоит купить ручку для пластиковых балконных дверей, открутить винты, снять старую деталь и на ее место поставить новую.

Схематическая инструкция для самостоятельного регулирования положения балконной двери

Если из пластиковых балконных дверей дует, это верный признак неплотного прижатия створки. Необходимо выполнить регулировку прижима балконной пластиковой двери. Чтобы разобраться, как отрегулировать пластиковые балконные двери на прижим, отыщите на створке двери запорные элементы. Именно они отвечают за плотность прижима.

С помощью ключа или плоскогубцев вращайте запорные элементы, пока дверь не придет в необходимое положение. Профессионалы рекомендуют периодически производить самостоятельную регулировку пластиковых балконных дверей в зависимости от сезона. Достаточно разобраться, как отрегулировать балконные пластиковые двери на зиму, и вы сможете легко ослаблять прижим в жаркую погоду и уплотнять в холодный сезон.

Иногда регулировка петель не помогает решить проблему, и тогда устранить неплотность прижима можно при помощи цапфы. Для этого вам потребуются пассатижи. Чтобы прижим двери получился максимальным, установите цапфу перпендикулярно по отношению к профилю. Чтобы, напротив, добиться минимального прижима, расположите цапфу параллельно.

Процесс регулирования/замены пластиковой ручки двери

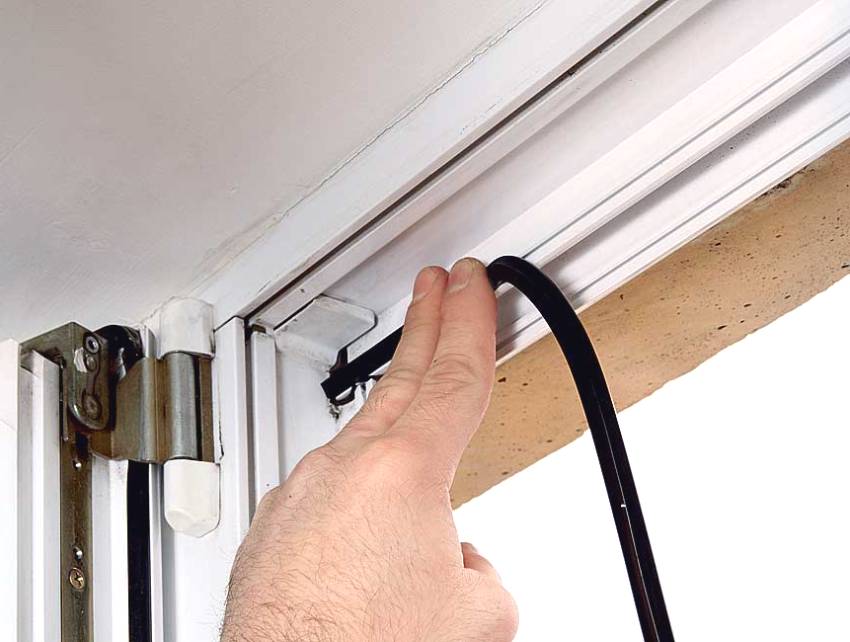

Замена уплотнителя и регулировка двери при царапании рамы

Может оказаться, что регулировка прижима двери не принесла желаемого результата. Так происходит потому, что резиновый уплотнитель износился, и любые регулировки двери бессмысленны без его замены. Для этого нужно:

1. Вытащить старую резину. Делается это без особых усилий и дополнительные инструменты вам не понадобятся.
2. Удалить загрязнения из внутренней части паза.
3. Поместить новый уплотнитель. Следите, чтобы боковой загиб приходился на торец створки.

Замена уплотнителя пластиковой балконной двери

Если балконные двери плохо закрываются и задевают раму, царапая ее центр, следуйте данной инструкции самостоятельной регулировки пластиковых балконных дверей:

1. Опустите створку к нижней петле.
2. Вставьте регулировочный ключ в боковой винт и подтяните створку.
3. Если положение двери не пришло в норму, повторите процедуру с верхней петлей.

Статья по теме:

Как отрегулировать балконную пластиковую дверь в разных ситуациях?

Самостоятельная регулировка пластиковых балконных дверей должна производиться в зависимости от конкретной ситуации и проблемы. Так, створка может не плотно прижиматься, створка может провисать и может возникнуть масса других дефектов.

После того, как была выяснена основная причина неполадки, необходимо подготовить инструменты, которые понадобятся в ходе регулировки. Обычно это стандартный набор, в который входят шестигранники, а также плоские и фигурные отвертки, материал для смазки.

Ниже более подробно рассмотрим основные проблемы, которые возникают в ходе эксплуатации балконной пластиковой двери, а также рекомендации, которые помогут решить эти проблемы.

Разболталась ручка на пластиковой двери — что делать?

Это одна из самых распространенных проблем, так как каждый день механизм ручки поддается частому воздействию. Даже если вы не часто ходите на балкон, ручка в среднем поворачивается в ходе эксплуатации не менее 5-10 раз в сутки. А это, в свою очередь, выводит механизм из строя.

Ручки на пластиковых фурнитурах часто расшатываются, но данную неполадку можно с легкостью устранить самостоятельно, без помощи профессионалов.

При регулировке ручки необходимо повернуть колпачок из пластика, который располагается у основания, на 90 градусов. Под этим колпачком располагаются специальные винты. Их необходимо просто подтянуть при помощи обыкновенной отвертки. При регулировке расшатанной ручки следует быть осторожным, во избежание повреждения ее корпуса.

Если же после подобного подтягивания не наблюдается положительный результат, то необходимо проверить основу ручки, чтобы исключить наличие трещин на ней. В случае, если таковые имеются, ручку просто требуется заменить на новую.

Дверь закрывается не плотно

Наиболее часто люди жалуются на то, что пластиковая дверь или окно прилегает не плотно, что вызывает сквозняк или просто проникновение холодного воздуха в квартиру. По-сути, регулировку прижима балконной пластиковой двери следует производить постоянно, так как данный процесс является сезонным. Так, летом зажимы следует ослабить, а зимой – подтянуть. Подобная необходимость в регулировке объясняется колебаниями температурных показателей и их влиянием на расширение или сужение пластика.

Для проверки плотности прижима двери следует взять обыкновенный лист бумаги и зажать его между коробкой и дверной створкой. Если же после закрытия двери вы можете с легкостью вытянуть лист, то регулировка обязательна. Если же лист фиксируется четко, то можно пока не проводить данную процедуру.

В случае неплотного прилегания двери, необходимо провести регулировку эксцентриков. Это выполняется с помощью подходящих шестигранников, иногда могут понадобиться пассатижи. Сзади двери регулировка производится с помощью специальных винтов, которые располагаются на нижних и верхних петлях. Чаще всего вместе с данной фурнитурой при ее установке имеется инструкция по регулировке. Но в случае ее отсутствия не стоит отчаиваться, так как обычно этот процесс не вызывает никаких проблем и сложностей.

Так, следует провести вращение эксцентриков в одну сторону для осуществления регулировки балконной пластиковой двери на зиму. При движении основной ориентир – это особая засечка, в большинстве современных конструкции имеется такой индикатор.

В летнее время года следует провести вращение в противоположном направлении, обращая внимание на показания засечки. Ниже на картинке четко и понятно указана схема расположения замыкающих эксцентриков

При закрытии двери задеваются края — что делать?

Если же возникли проблемы с ходом самой двери по отношению к раме, то следует провести регулировку болтов, которые располагаются непосредственно в петлях. Так, в стандартной двери обычно имеется три основные точки фиксации. Полностью открыв створку, требуется открутить крепежные элементы, с помощью которых удерживается декоративная планка.

Далее следует закрыть двери, а накладку аккуратно снять с дверных петель. Это должно дать доступ к длинному болту, с помощью которого и произведется регулировка положения створки в горизонтальном положении. Если нужно немного продвинуть двери влево или вправо, то регулировку нужно проводить сразу же в трех местах крепления. А в случае провисания, понадобится подтянуть шурупы на двух петлях (верхней и нижней).

При смещении нижней части створки в одну или другую сторону, следует вращать болт нижней петли, чтобы осуществить выведение по горизонтали. В случае необходимости можно полностью снять створку с петель.
