Как правильно штробить стены под электропроводку

Содержание пояснительной записки и плана размещения элементов электропроводки

Каждое сооружение частный дом или квартира в многоэтажном доме строится по проекту, в проект отдельным разделом с приложениями входят схемы электропитания.

Прилагается планы с точным указанием мест размещения во всех помещениях следующих элементов:

• распределительного щита;
• распределительные коробки;
• розетки;
• выключатели;
• осветительные приборы, обычно они располагаются на верхней части стен, или по центру потолка комнаты.

Иногда кроме сетей электропитания в проектах предусмотрена скрытая проводка телефонных линий, кабелей для телевизионных антенн, компьютерные сети, все это надо учитывать. К электрической схеме квартиры есть описание, в котором указывается количество групп в распределительном щите, каким проводом выполняется проводка на каждом отдельном участке.

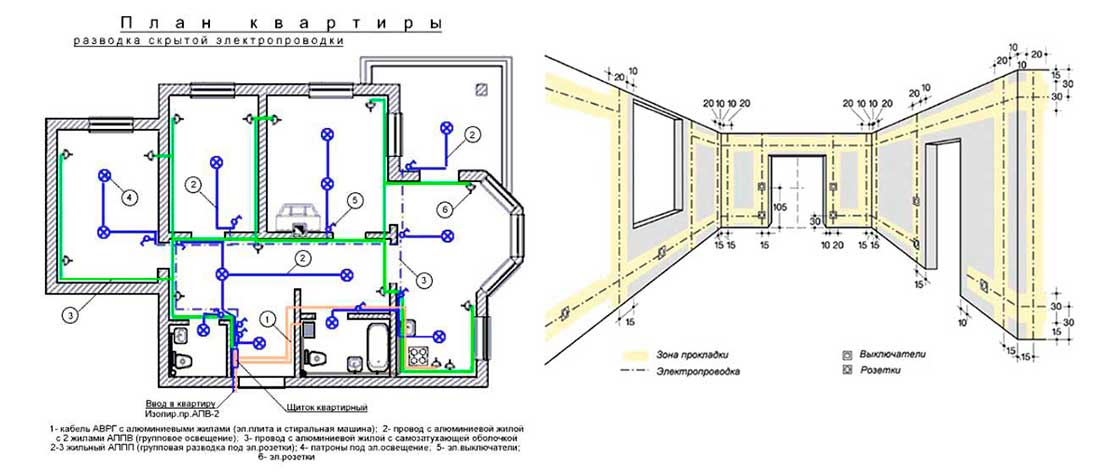

Таблица условных обозначений элементов проводки:

Исходя из этой информации видно количество проводов их диаметры между каждым распределительным элементом. Это позволяет определить необходимую глубину и ширину штробы на каждом участке.

Можно ли штробить стены в панельном доме?

Владельцы квартир в панельном доме стараются скрыть проводку в стенах, но для выполнения таких работ необходимо придерживаться нескольких простых правил. Как мы уже говорили, нарушать структуру несущих конструкций в панельном доме нельзя, но устройство борозд возможно в перегородках. Под термином перегородка подразумевают строительную конструкцию, которая не несёт нагрузку от вышерасположенных этажей, только от собственного веса.

Если вникнуть в суть вопроса можно опровергнуть правило о невозможности штробления несущих стен в панельном доме. Дело в том, что такие здания изготовлены из монолитных железобетонных плит. Подобные конструкции состоят из стального каркаса залитого бетоном. Нагрузку здесь несёт арматура, которая защищена от внешнего воздействия (коррозии) слоем бетона 3-5 сантиметров. Из этого можно сделать вывод, что штроба в стене глубиной 2,5 сантиметра не принесёт никакого вреда зданию, но углубление должно располагаться вертикально.

Устройство горизонтальных канав даже небольшой глубины может привести к разрушению стены, ведь на железобетонные панели опираются плиты перекрытия. Такая штроба будет способствовать ослаблению несущей конструкции.

Как штробить бетонную стену под проводку.

На начальной стадии работ необходимо определить расположение действующей проводки в стене. Это можно сделать при помощи специального устройства, которое чувствительно реагирует на кабель под током. Делают это с соображения безопасности, если знать, где находится провод, можно аккуратно пересечь его штробой.

Далее на стене наносят разметку от распределительной коробки к осветительным приборам, розеткам и выключателям. Для предотвращения проникновения пыли в другие комнаты двери помещения закрывают влажной тканью.

Основную работу можно проделать при помощи перфоратора. Этот электрический инструмент ударными усилиями выбивает куски бетона, с его помощью штробы можно делать быстро, причём цена такой работы будет средней.

Неплохого результата можно получить при помощи болгарки с абразивным стальным диском. Угло шлифовальная машина делает ровные углубления, но выделяет при работе много пыли. Борозды в бетоне делают по предварительно нанесённой разметке. В дальнейшем куски материала сбивают молотком и зубилом, при необходимости счищают неровности на дне канавки. Единственным недостатком подобного метода считается выделение большого количества пыли.

Как штробить кирпичную стену под проводку.

На подготовительном этапе необходимо нанести разметку для прокладки электропроводки на кирпичную стену. Старый метод устройства канавок при помощи зубила и молотка сейчас почти не используется. Более действенным способом прокладки штроб считается применение перфоратора.

Этот инструмент оснащают сверлом с победитовыми напайками, диаметр рабочего органа в пределах 20-22 миллиметра. На сверло накручивают проволоку по глубине штробы и делают отверстия через каждые 2 сантиметра по разметочным линиям. После этого перфоратор переводят в режим отбойного молотка и делают углубление в стене по всей длине разметочных линий. Во время проведения работы электрический прибор необходимо держать под некоторым углом по отношению к поверхности.

При устройстве углублений на стенах из кирпича делайте выемку такой глубины, чтоб в ней смог поместиться силовой кабель и осталось немного места для маскировки проводки раствором. Качественную штробу можно сделать и одним сверлом необходимого диаметра, но для выполнения такой работы понадобится большое количество времени.

Обратите внимание на тот факт, что в комплекте с перфоратором идут различные насадки в виде лопатки или пики. Для штробления канавок идеальным образом подойдёт второй вариант

В данном случае выемку лопаткой делают по линии разметки без предварительной подготовки. Сделать качественное углубление сразу не у всех получится, для этого необходим определённый опыт.

Как штробить панельную стену под проводку.

В панельных жилых зданиях для устройства скрытой проводки штробы делают в перегородках. Допускается устройство углублений и в несущих стенах, но они должны быть строго вертикальными.

Внутренние перегородки жилых зданий, выполненные из ячеистого бетона можно долбить даже с использованием стамески и молотка. Во время проведения таких работ желательно определить места с действующей электропроводкой, чтоб не повредить их во время штробления. Вертикальные канавки в несущих стенах делают болгаркой с алмазным диском или перфоратором. Первый инструмент используется для устройства широких штроб, перфоратор боле подходит для долбления узких углублений.

Подготовительный этап

Независимо от типа базовой поверхности, схема проводки под потолком предусматривает проведение качественной подготовительной стадии. Она состоит из:

• определения способа укладки кабеля;
• составления чертежей с указанием местонахождения всех приборов, распределительных коробок и щитов;
• приобретения материалов и инструментов.

Укладка кабеля является очень ответственной работой. От качества ее проведения зависит пожаробезопасность всей жилой площади. Поэтому перед нарезкой штроб необходимо соблюсти следующие требования:

• запрещается подключать все осветительные приборы к одному автомату;
• монтажные работы начинаются с установки коробок, а не укладки проводки;
• нельзя допускать пересечения кабелей;
• следует использовать проводку только с оптимальным сечением (неправильный выбор кабеля может привести к возгоранию);
• в комнатах с повышенной влажностью (ванной, кухне) монтировать только влагоустойчивые коробки;
• все распределительные коробки выносятся за пределы нового потолка;
• обязательное использование труб, в которые укладывается кабель.

Что касается последнего требования, то толщина труб напрямую зависит от сечения кабеля:

• для проводки сечением 2,5-4 мм минимальная толщина стенок трубки должна составлять 2,8 мм;
• для кабеля 4-10 мм — 3,2 мм;
• для проводки 10-20 мм — 3,5 мм;
• для кабеля сечением более 20 мм — 4 мм.

Проводку под натяжным потолком можно укладывать и без изоляционных трубок. Естественно, что делается это таким образом, чтобы кабель не соприкасался с потолочной конструкцией. Но лучше кабель уложить в короб, сделанный из пластика.

При наличии реечного потолка крепление пластиковых рукавов осуществляется непосредственно к поверхности. Если потолок деревянный, можно воспользоваться стальными трубками.

При укладке проводки под подвесным потолком для ее надежной изоляции используются гофрированные трубки. Их крепление к перекрытию производится с помощью клипс, шурупов и пластиковых дюбелей.

Штробление потолка будет осуществляться лишь в том случае, когда проводку можно уложить в сделанную канавку. Исходя из этого, не рекомендуется нарезать штробы в железобетонных плитах с пустотами. В этом случае кабель монтируется непосредственно в панельных пустотах.

Выбор инструмента для нарезки каналов на потолке

Для создания штроб в потолке можно воспользоваться различными инструментами:

• зубилом и молотком;
• перфоратором;
• болгаркой с алмазным диском;
• штроборезом.

Использование зубила и молотка — самая доступная, но наиболее трудоемкая работа. На штробление потолка этими инструментами потратится немало усилий и времени. По этой причине зубило с молотком используется лишь при небольшом объеме работы или когда в силу обстоятельств нет доступа к электрической сети.

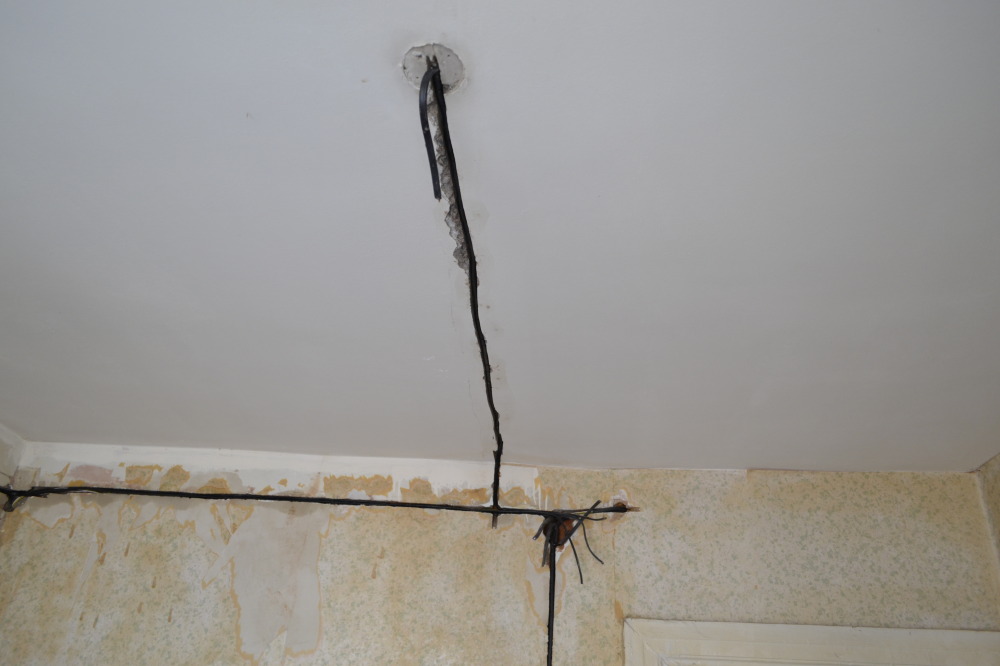

Более качественное создание штроб для проводки под потолком (на фото) осуществляется с помощью перфоратора. Но и его использование имеет существенный недостаток — перфоратором нельзя создать ровную канавку. Да и можно повредить потолок.

Ровные штробы получаются при использовании болгарки, оснащенной алмазным диском. На потолке размечаются линии канавки, по которым проводится диск. Штукатурка из середины штробы вынимается зубилом или перфоратором. «Минус» этого инструмента — его не рекомендуется применять при большом объеме работ, так как из-за перегрева может выйти из строя.

Наилучший вариант — штробление потолка инструментом, который предназначен для этих целей. Таким инструментом является штроборез, с помощью которого сразу создаются две канавки. Пыль, возникающая в процессе работы, удаляется пылесосом, который присоединяется к кожуху штробореза.

Правила укладки проводки

Штробление потолка производится по заранее нанесенной разметке, однако при планировании разводки электрической сети следует заранее составить подробный чертеж с указанием всех коммутационных узлов и точек подключения, а также учитывать правила и рекомендации по укладке кабелей в штробу:

• Проводка прокладывается под прямым углом и по кратчайшему пути;
• Расстояние от штробы до угла должно быть не менее 100 мм, а до газопроводной трубы — не менее 400 мм;
• В панельном доме применение шва между плитами в качестве кабель-канала запрещено;
• Монтаж электропроводки начинается с установки распределительных коробок;
• Коммутационные узлы должны находиться за пределами потолка;
• Пересечение кабелей при их укладке не допустимо;
• Укладывать в штробу можно только кабели оптимального сечения, которое вычисляется исходя из максимальной нагрузки.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Требования, нормы и ограничения при штроблении стен под проводку

Штробление — это строительная работа, которая проводится, чтобы осуществить монтаж проводки, а также других коммуникаций. Штроба — специальное углубление в поверхности, сделанное специальным инструментом.

Это трудоемкая и сложная работа. Обычно для ее осуществления привлекаются профессиональные рабочие с опытом. В противном случае неправильно выполненное штробление способно деформировать несущие конструкции, повредить коммуникации, создать аварийную ситуацию, даже до обрушения строения.

Во время нарезки штробы не рекомендуется:

• Пользоваться стремянкой из-за ее неустойчивости. Работа на ней тяжелым инструментом может обернуться получением травмы.
• Использовать инструменты с неисправностями или повреждениями. Во время работ они испытывают большую нагрузку, а наличие брака в инструменте способно привести к его полной поломке и травмированию работника.

В каких домах нельзя штробить потолок

Штробление потолка может потребоваться с целью прокладки электрического кабеля. При выполнении поставленной задачи необходимо руководствоваться определёнными правилами во избежание неприятных последствий. Однако далеко не во всех домах можно штробить потолок. Об этом и пойдёт речь в сегодняшней статье.

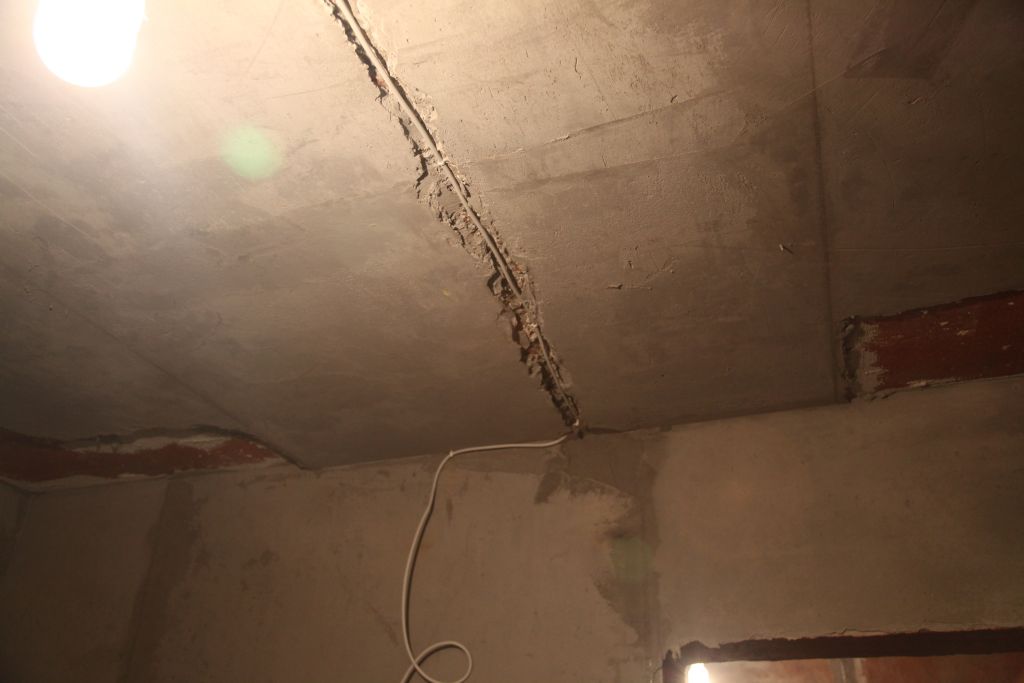

Некоторые люди для того, чтобы проложить электрический кабель, прорезают одну из бетонных плит, из которых состоит потолок. Делать это крайне не рекомендуется. Мало того, резать потолочные плиты запрещено. И на это есть целый ряд причин. Основная из них, возможность обрушения плиты в ходе дальнейшего эксплуатирования.

Штробить потолок самостоятельно крайне не рекомендуется, особенно в старых многоквартирных домах. Речь идёт о хрущёвках и панельных домах, в которых проведение подобных строительных работ чревато не самыми благоприятными оследствиями. Такая потребность может возникнуть при полной замене электрической проводки. Сверлить в потолке новые дыры нельзя. Лучше всего проложить кабель в стары отверстия. Так человек обезопасит себя от обрушения потолка.

Многие люди уверены, что минимальное дробление потолка не приведёт к возникновению серьёзных последствий. Однако это вовсе не так. Как правило, делая новые дыры в потолке, человек подрывает прочность всей конструкции. Да, потолок может и не обрушиться, если сверху нет соседей. В противном случае это произойдёт. Причём обрушение может случиться даже через несколько лет после выполнения строительных работ.

Ни в коем случае не штробите потолок на стыке двух плит. Такими действиями можно нарушить прочность всей конструкции потолка. Также на выполнение подобной работы необходимо соответствующее разрешение, которое можно получить в управляющей компании того или иного дома.

Правила штробления потолков нужно соблюдать в любом случае. Они придуманы не просто так. Данные требования существенно повышают безопасность всех жильцов дома. Перекрытия и несущие стены вообще запрещено подвергать сверлению. Перед выполнением процедуры обязательно изучите всю поверхность потолка на предмет различных трещин и сколов. Их наличие нельзя игнорировать. Трещины нужно убрать в обязательном порядке.

Таким образом, в данной статье была изложены основные причины, согласно которым штробление потолков в старых домах запрещено. При выявлении подобного факта следует незамедлительно обратиться в соответствующие органы.

http://kakpotolok.ru/poleznye-sovety/shtroblenie-potolka/http://www.houzz.ru/statyi/obayasnyaet-yurist-pochemu-nelyzya-shtrobity-steny-pod-elektriku-stsetivw-vs~129197947http://homemasters.ru/forums/topic/19188-shtrobit-potolok-mozhno-li-shtrobit-potolok/http://2proraba.com/poleznye-sovety/kak-shtrobit-steny-potolok-pod-provodku.htmlhttp://tgorlovka.com/2019/08/21/v-kakih-domah-nelzya-shtrobit-potolok/

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

• Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
• Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Особенности заделки штроб

Чтобы заделать штробы с проводкой в стене своими руками, не нужно иметь за пазухой диплом квалифицированного строителя. Выполнить эту работу может практически любой человек, который хочет сэкономить на ремонте своего дома. Чтобы качественно выполнить такую работу, необходимо следовать определенным правилам и советам профессионалов:

• Грунтование штроб. Этот процесс очень важен. После штробления и укладки кабеля в канавах остается много пыли и грязи. Это приводит к плохому сцеплению раствора со стеной. Для выполнения стоит использовать широкую кисть. Не стоит жалеть на грунтовке, так как от этого будет зависеть качество сцепления раствора со стеной. Если нет возможности проникнуть кистью вглубь канавы, то грунтовку можно попросту наляпать. Для этого нужно просто взмахнуть кисть и направить брызги непосредственно на канаву. При работе с грунтовкой стоит использовать перчатки. Это связано с тем, что она очень плохо вымывается с рук после высыхания.
• Правильное нанесение раствора. Данный процесс осуществляется по особенной технологии. Перед тем как наносить шпаклевку, штробы смачивают достаточным количеством воды. Это позволит снизить поглощение воды стеной. Благодаря незначительной потери воды шпаклевка сможет нормально высохнуть и при этом на его поверхности не образуются трещины или какие-то дефекты.
• Правильная уборка лишнего раствора. Часто неопытные строители производят уборку лишней шпаклевки путем поглаживания поверхности. Это приводит к образованию бугров. Правильно выполнять эту работу нужно обратной стороной гладилки. При этом инструмент нужно держать перпендикулярно стене. Благодаря этой технологии можно предотвратить протягивание шпаклевки за инструментом. Во время проведения работы стоит проследить за тем, чтобы не образовалось наплывов, которые могут усложнить дальнейшие отделочные работы.

Для заделки штроб многие используют алебастр, считая, что он может максимально надежно скрыть такое углубление в стене. Но, все же, профессионалы рекомендуют использовать обычный гипсовой раствор. Недостаток алебастра заключается в том, что он сравнительно быстро схватывается. Это приводит к возникновению косяков и дефектов.

Итак, заделка штроб осуществляется с помощью гипсовой штукатурки. Для начала она делается несколько гуще. Это позволит предотвратить проседание раствора в канаве. Наносить его нужно по определенной технологии. Сначала производятся вертикальные движения шпателем, а затем горизонтальные. Благодаря таким монотонным движениям можно максимально заполнить шов раствором. Если штроба имеет большую ширину, то раствор стоит наносить на края, а затем уже – по центру.

Если речь идет о заделки дырки в стене своими руками, то для снятия лишнего раствора стоит использовать алюминиевое правило. Здесь инструмент также устанавливается под прямым углом к стене. При этом движения осуществляются от центра дырки к ее краям.

Какими бывают штробы

Штроба, штраба или борозда (согласно ПУЭ, то есть правилам устройства электроустановок) – канавка определенного вида, выполненная в панели, монолитном бетоне или железобетоне, кладке, цементном основании пола и других поверхностях для прокладки инженерных коммуникаций.

В зависимости от типа коммуникаций, выделяют:

• малозаглубленные штробы произвольного сечения для одиночных кабелей – разводка электросети к розеткам, выключателям, другим электроприборам;
• штробы среднего размера, обычно квадратного, прямоугольного или полукруглого сечения для прокладки нескольких обычных или слаботочных кабелей. Применяются для разводки магистралей, сведения отдельных элементов электрообеспечения квартиры или дома к счетчику/вводу электросети, труб малого диаметра;
• заглубленные борозды полукруглого или иного сечения для прокладки труб.

Общие правила устройства штроб (борозд) согласно СНиП 3.05.06-85:

• радиус (глубина и ширина) канавки должна превышать диаметр (максимальное сечение) прокладываемого элемента коммуникаций на 5…10%. Для коммуникаций с объемными креплениями размер, соответственно, увеличивается так, чтобы крепления не выступали за плоскость той конструкции, в которой проложена борозда. Выступающие фрагменты допустимы только для открытых штроб в помещениях, не подвергающихся отделке. Максимальная величина сечения (глубина и ширина) не должна превышать 250 мм;
• прорезка борозд выполняется только по прямым линиям. Для электрических коммуникаций допустима прорезка под углом к горизонтали, для трубопроводов предельный наклон штробы совпадает с допустимым уклоном трубы. Так, для лежаков водопровода в квартире или доме выполняется уклон 2…5 градусов;
• изменение направления и пересечение штроб выполняется строго под углом 90 градусов. Исключения допускаются только в частном домостроении для малоответственных сетей;
• глубина штробления не должна превышать максимального сечения элемента коммуникаций более чем на 2…3 мм, в противном случае возможно ослабление конструкций здания;
• для монолитных армированных конструкций глубина штробления должна быть на 2…3 мм меньше, чем глубина залегания арматуры от поверхности;
• допустимые расстояния от элементов помещения – для горизонтальных штроб не менее 150 мм от потолка или пола, вертикальных не менее чем 100 мм от углов, краев дверных и оконных проемов, ниш и колонн;
• недопустима прокладка штробы ближе чем на 400 мм к существующему газопроводу.

Помимо этих правил, есть жесткий запрет на выполнение штроб в бетонных перекрытиях, а также в панелях. Для панельных домов все элементы здания являются несущими (кроме перегородок), поэтому любые канавки в них ослабляют конструкцию и могут привести к обрушению здания. То же относится к бетонным перекрытиям.

Даже в частном домостроение штробление с перерезанием арматуры монолитной конструкции несущих стен недопустимо, поскольку значительно ослабляет ее несущую способность.

В случае необходимости скрытой прокладки коммуникаций в панельных домах, по бетонным перекрытиям штробы прокладывают по горизонтальным и вертикальным швам между несущими элементами, заглубляясь в поверхность не более допустимого (см. выше).

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).

• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

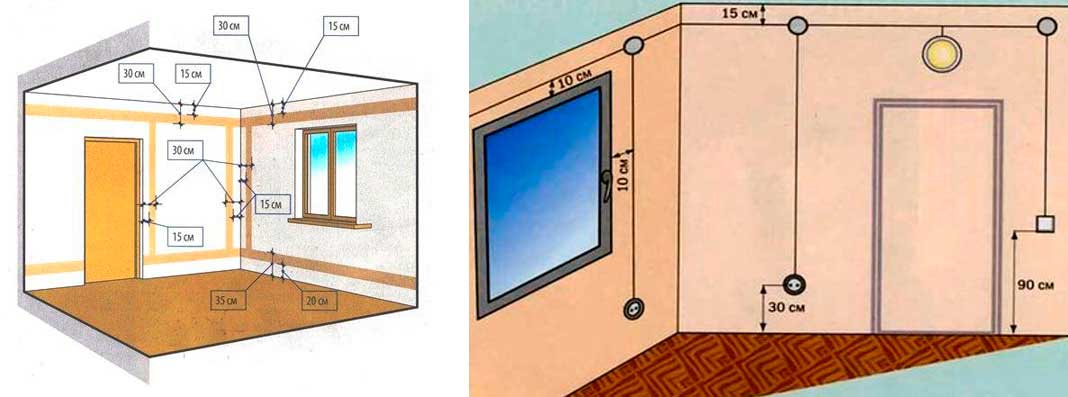

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.

• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Особенности разметки скрытой электропровдки для отдельных приборов бытовой техники

По требованиям ПУЭ электронагревательные приборы с большой мощностью потребления:

• электроплитка;
• котел с тэнами для подогрева воды;
• стиральная машина;
• сплит- система или кондиционер и другая мощная бытовая техника, подключается на отдельные автоматические выключатели в распределительном щите.

Проводка прокладывается от щита отдельными медными проводами с сечением 4-6 мм к месту подключения прибора, минуя все распределительные коробки, напрямую одним трех или четырехжильным кабелем.

При разметке надо постараться исключить пересечение этих линий с другими группами, для этого они прокладываются в самом верхнем горизонтальном ряду или нижнем. Если пересечений избежать невозможно, надо выбрать вариант, где их будет наименьшее количество.
