Укладка теплого пола под плитку в частном доме и квартире

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

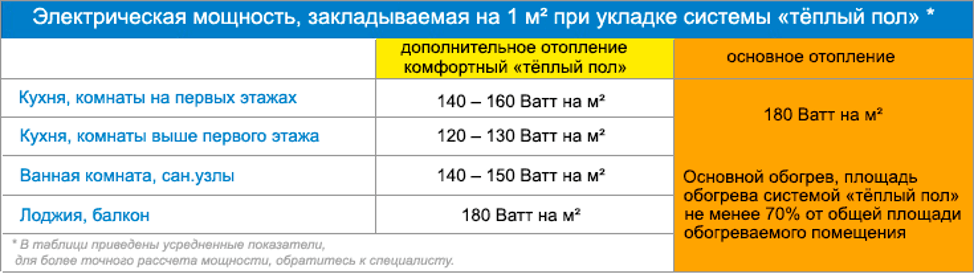

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

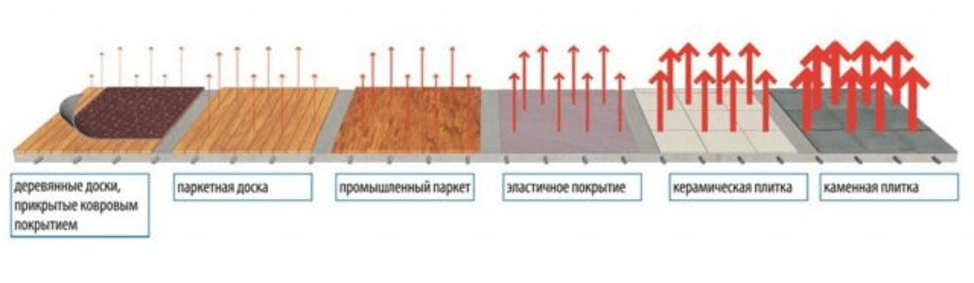

Представить себе картину в целом поможет иллюстрация ниже.

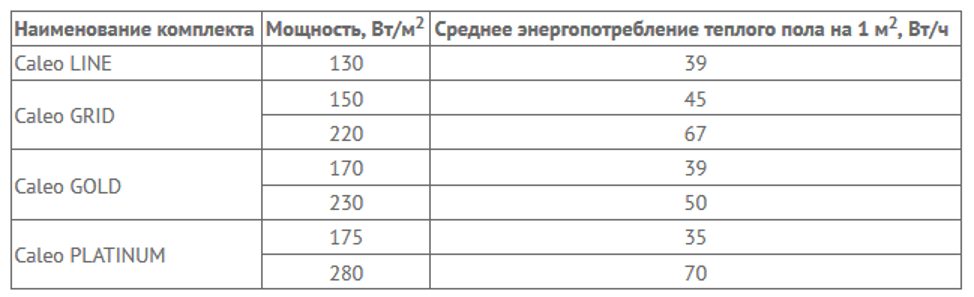

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогрева	Описание технических и эксплуатационных характеристик
Водяная	Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная	Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная	Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Смотрите это видео на YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Классификация теплых полов

Существует несколько возможных вариантов обогревательной системы под названием «теплый пол», но не все они одинаково подходят для монтажа именно под плитку.

Теплые полы делятся на:

1. водяные;
2. электрические (кабельные, электрические маты, пленочные инфракрасные).

В целом, водяной пол стоит выбрать для использования в частных домах, особенно большой площади, и только во вторую очередь рассматривать вариант приобретения для квартир. Его монтаж предусматривает подключение к автономной системе отопления и крайне не рекомендован для центральной подачи тепла.

Схема: виды теплого пола

К тому же во многоэтажных домах песчано-цементная стяжка вкупе с арматурной сеткой и системой труб значительно повысит нагрузку на плиты-перекрытия. Но для частных домов водяной пол станет оптимальным решением, не требующим таких высоких расходов, так в случае с электрическими полами.

Электрический пол, если сравнивать его с водяным, имеет еще одно важное преимущество — возможность включения круглогодично, независимо от отопительного сезона. В любой момент можно сделать полы теплыми, при этом регулируя температурный режим

Именно поэтому рациональнее будет выбрать теплый пол под плитку именно электрического типа, а не водяную систему.

Кабельный пол под плитку

Система кабельных полов стремительно набирает популярность и является безопасной. Кабельный пол считается универсальным и устанавливается в помещениях различного размера, при любом напольном покрытии и влажности. Основа кабельного пола — линии из специальных сплавов, например из меди.

Благодаря качественно подобранным материалам электроэнергия преобразуется в тепло, а контроль температуры зависит от участка квартиры, то есть возле дверей и окон температура нагрева выше, а под мебелью ниже. Причем дополнительно устанавливать батареи отопления нет необходимости.

Достоинства:

• Долгосрочность;
• Низкая стоимость;
• Безопасное обогревание;
• Эффективность;
• Равномерность распределения тепла;
• Оборудован теплоаккумулирующей системой.

На сегодняшний день используются два вида кабеля теплого пола под плитку: саморегулирующий и резистивный. Первый вид является наиболее прогрессирующим вариантом, поскольку на кабеле выставляется мощность нагрева для каждой комнаты. Важный момент — кабельный пол требует обязательной установки бетонной стяжки.

Кабельный пол состоит из:

• Токоведущих жил,
• Внутренней изоляции,
• Наружной оболочки.

Монтаж электрического теплого пола под плитку своими руками

Чтобы самостоятельно смонтировать теплый пол под финишное покрытие в виде плитки, следует придерживаться следующего алгоритма:

• На плане комнаты чертится схема расположения матов.
• Выбирается точка установки терморегулятора на высоте от 300 мм от пола. При монтаже теплого пола во влажных помещениях, терморегулятор рекомендуется выносить за его пределы.

• Намечают линию штробления под проводку.
• Оборудуется гнездо под коробку.

Выпиливается штроба под проводку.

По стене и на полу прокладывается гофра, в которую заводят кабель с термодатчиком.

Холодные концы матов монтируют одновременно с гофрой, штробу на полу заделывают раствором.

По схеме раскладывают нагревательные маты.

При необходимости изменить направление укладки, поддерживающую сетку осторожно рассекают ножницами

• Пересечение проводов не допускается, минимальное расстояние между соседними полосами не более 50 мм.
• Маты фиксируют к основанию силиконовым термоклеем.
• Для коммутации проводов удаляется 1 см изоляции, после чего концы соединяются в обжимной клемме.

• Герметичность соединения достигается воздействием высокой температуры, для чего используется строительный фен.
• Тестером проверяются все точки соединения проводов.
• Монтируется коробка и терморегулятор.

Клеящий раствор размешивают в емкости и наносят шпателем на установленные маты.

Укладывается плитка.

Остальные покупки

Прежде, чем приступать вопросу о том, как уложить теплый пол под плитку, вы должны закупить:

1. Инструменты. Для монтажа тёплого пола вам понадобиться рулетка, строительный нож, крестики и распорки для укладки плитки, болгарка, зубчатый шпатель, киянка и многое другое, поэтому внимательно продумайте список покупок перед походом в магазин;
2. Пенофол – это теплоизолирующий материал, изготовленный из вспененного полиэтилена и фольги. Его стелют на бетонное основание под нагревательный элемент, чтобы минимизировать затрачиваемое тепло, а соответственно, энергию;
3. Плитку для пола;
4. Плиточный клей и затирку.

Укладка плитки на теплый электрический пол

Технологии укладки плитки на теплый пол выполняется также, как и на обычное подготовленное основание. Единственная особенность – необходимо покупать специальную клеевую смесь, предназначенную для укладки на теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку «теплый пол» или диапазон температур эксплуатации.

При нанесении раствора непосредственно на нагревательный мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы» которые могут привести к перегреву кабеля

Наносится клей на мат специальным шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение системы. Передвигаться по полу и наносить затирку швов можно через сутки, а эксплуатировать систему только после полного высыхания клеевого слоя, что позволит исключить появление трещин вследствие неравномерного высыхания под воздействием температуры

Информация в виде пошаговой инструкции обозначает основные этапы, как сделать теплый электрический пол под плитку своими силами. Правильный выбор комплектующих и соблюдение правил подключения элементов гарантирует результат – надежный плиточный пол с подогревом в частном доме или квартире.

Монтаж электрического теплого пола под ламинат

Подготовка основания. Вначале нужно выровнять пол, убрать все бугорки. Для бетонных оснований может использоваться стяжка, для деревянных подойдут ДСП, ОСБ плиты или фанерные листы.
Укладка подложки. Лучше использовать материалы с фольгированным покрытием, чтобы не настилать его отдельно.
Установка термостата. В выбранном месте в стене делается канал для термостата и идущих от него проводов. В этом же канале располагается кабель датчика.
Раскладка. Нужно подготовить план, установить рейки с фиксаторами и разложить кабель нагревания

Важно учитывать длину кабеля, его толщину, соблюдение шага.

Кабель укладывается с соблюдением определенного шага

• Установка датчика. Это устройство монтируется в гофрированной трубке, провод от него располагается между волнами теплового кабеля.
• Проверка. Перед заливкой стяжки нужно запустить систему обогрева, проверить ее работоспособность и равномерность обогрева.
• Заливка стяжки. Подойдет тонкий слой цементно-песчаного раствора.
• Укладка финишного покрытия. Вначале поверх стяжки укладывается подложка, а после этого устанавливаются и сами ламели.

Керамогранит или плитка для теплого пола: подготовительные работы перед укладкой

Любому монтажу предшествует подготовка. Для того чтобы уложить плитку или керамогранит на теплый пол, нужно провести следующие процедуры:

1. Подготовка основания. Выравнивание и очистка рабочей поверхности. Любые отклонения не приветствуются. Но все же есть допуски не более 5 мм на каждые 2 метра. Области с повышенной влажностью должны обрабатываться гидроизоляцией.
2. Пересушенные участки или те, которые могут усиленно впитывать влагу, должны обрабатываться грунтовкой с целью достижения допустимой влажности.
3. Подложка не должна быть слишком теплой или холодной. Особенности укладки плитки на теплый пол таковы, что позволяется она при температурном режиме 5–30 °C.
4. Если полы окрашены или имеют другое покрытие типа глазури, то их стоит предварительно обработать. Делается это при помощи наждачки. Далее необходимо их промыть и покрыть грунтовкой. Это обеспечит максимальное сцепление клея для плитки с черновой поверхностью.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Проверка пола

Перед тем как продолжить выполнять монтаж теплого пола под плитку своими руками, вы должны проверить уложенный пол на работоспособность:

1. Внимательно проверьте места сгибов и соединений.
2. Подайте питание на обогревающий элемент и проверьте температуру.
3. Дополнительно вы можете измерить показания, например, сопротивление специальным тестером. В паспорте нагревающего элемента должны быть указаны все нормативы.

После проверки изделия на работоспособность, перед вами открывается два пути: сделать ещё одну бетонную стяжку, залив тёплый пол цементом толщиной в 2-3 см, либо положить плитку прямо на обогревательный элемент, о чём мы подробно расскажем ниже.

Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае, хороший проект позволяет снизить расходы на покупку материалов и избежать локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой можно избежать. По этой же причине, рекомендуется приобретать кровать на ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200 мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла. Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое месторасположение будет оптимальным, поскольку регулятором будет удобно пользоваться и не нужно будет штробить большой участок стены для укладки провода, соединяющего регулятор и кабель.

Укладка термоизоляции

Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.

Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.

Инструкция по установке:

1. Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
2. Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
3. Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.

Теплый пол под плитку. Монтаж своими руками

Кабельный пол

Для начала нужно выбрать место, где будет установлен терморегулятор. Под него, а также под провода питания нужно проштрабить стену. Затем необходимо подготовить поверхность: выровнять и очистить от грязи, мусора, пыли.

Первым на поверхность кладут теплоизоляционный материал, а сверху укладывают нагревательный элемент: кабель, секции или маты. Если кабель одножильный, то оба его конца нужно подводить к одной точке, для двужильного это не требуется. При укладке нагревательного элемента места, где предполагается поставить мебель, должны остаться незаполненными.

Укладываемый нагревательный элемент сверху крепится монтажной лентой. Монтажные жилы не должны пересекаться. После укладки идет процесс соединения проводов и тестирование системы. Если все работает, можно заливать песочно-цементную стяжку.

Нужно учитыватьто, что чем толще кабель, тем глубже он должен залегать в стяжке. Спустя три дня можно укладывать плитку. Нагревательные маты укладываются не в стяжку, а в плиточный клей. Укладка кабельного теплого пола уменьшит высоту помещения на 7−8 см.

Пленочный пол

Этот пол самый простой в монтаже. Укладывать под плитку можно исключительно углеродный теплый пол. Сначала поверхность нужно выровнять и очистить от мусора, а в стене установить терморегулятор. Пленочный теплый пол кладется на теплоизоляционный материал (пленку), причем размещать его можно на всей поверхности пола. Он выдерживает не только вес мебели, но позволяет ее передвигать. Сверху на всей поверхности размещают электрический теплый пол. При необходимости его можно отрезать требуемого размера. Затем наносится клей тонким слоем, а на него, в свою очередь, садится плитка. Высота помещения станет меньше на 2−3 см.

Водяной пол

Данный тип пола является самым сложным в укладке, но, в то же время, самым экономичным. Для монтажа понадобятся гибкие трубы из металлопластика или полипропилена. По стоимости они обойдутся гораздо дешевле, чем покупка кабельного или пленочного пола. Осуществляется обогрев за счет горячей воды, циркулирующей в трубах. При монтаже пол поднимется до 10 см.

Монтаж начинается с установки шкафа, в котором будет находиться коллектор. Шкаф монтируется на стене в том же помещении, в котором производится укладка теплого пола. В шкаф подводятся две трубы и подключаются к коллектору. По одной горячая вода будет поступать в отопительную систему, а другая послужит для ее отвода. К коллектору производится подключение трубы. Регулировку подачи воды в трубы осуществляют с помощью вентилей.

Укладка труб осуществляется только на ровную поверхность. Перепады приведут к снижению эффективности отопительной системы. На выровненный пол укладывается гидроизоляционная пленка, а по периметру помещения клеится демпферная лента. Ее высота должна ровняться высоте стяжки.

Далее идет слой теплоизоляционного материала. На него укладывается нагревательная труба. Крепить ее можно монтажной лентой или специальными клипсами. Возможен вариант крепления на арматурную сетку, которую необходимо предварительно уложить на теплоизоляцию. Укладывать нагревательную трубу можно спиралью или змейкой. Чтобы избежать протечек, на петлях не должно быть мест соединения, труба должна быть цельной. Затем оба конца уложенной трубы необходимо подсоединить к выводам коллектора.

После подключения отопительной системы, ее заливают стяжкой. Когда она высохнет, сверху укладывают плитку.

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

• Высокие показатели теплопроводности;
• стойкость к истиранию;
• прочность к механическому воздействию;
• трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

• Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
• высокая износостойкость (минимум 32 класс);
• толщина ламелей около 8-9 мм.

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

• Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
• влагостойкость (изображение с водопроводным смесителем);
• прочность (желательно применять материал 33 класса);
• толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

1. Близость к поверхности снижает тепловые потери на 30%.
2. Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
3. Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
4. Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

https://youtube.com/watch?v=TodZKEbpMMI

Теплоизоляция для электрического теплого пола под плитку

Этот этап может предшествовать следующему или выполняться после него. Всё зависит от вида применяемого теплоизоляционного материала. Выбор толщины утеплителя зависит от состояния плит перекрытия и места установки:

толстый теплоизоляционный слой целесообразно делать над подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии. Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;

тонкий теплоизоляционный слой укладывается на подготовленный пол. Обычно в этих целях используют фольгированный пенофол, который укладывают отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.

Утеплитель укладывают на расстоянии от стены. Чем толще утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100 мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.

Электрический теплый пол

Нагревательные напольные системы примечательны своим разнообразием, от этого зависит и технология их устройства. В ситуации, когда в помещениях укладывают плиточные полы, из всех существующих видов электрических нагревателей применяются следующие:

• кабельные нагревательные маты;
• сетки из отдельных угольных стержней;
• кабельные системы.

Помимо вышеперечисленных существуют еще нагреватели пленочного типа. Однако, монтаж инфракрасного пленочного теплого пола осуществляется под финишные покрытия сухим способом, устройство стяжки или нанесение клеящей смеси для кафеля не рекомендуется.

Прокладывать кабельные системы в ванной под плитку имеет смысл только тогда, когда вы устраиваете такое же отопление во всей квартире, поскольку технология устройства кабельных контуров предусматривает заливку стяжки. Это усложняет процесс и растягивает его во времени, раствору потребуется для полного застывания 28 дней, только потом можно класть кафель. Гораздо удобнее положить теплый пол без стяжки, используя в качестве греющих элементов кабельные маты или стержневые нагреватели. Технология тут проста:

• на подготовленном основании раскатывается термомат или сетка из стержневых элементов и надежно фиксируется. Не следует размещать нагреватели в полу под ванной, стиральной машиной или мебелью. Это не имеет смысла, кроме того, изделия могут выйти из строя от перегрева.
• устанавливается терморегулятор и датчик температуры на места, подготовленные еще до того, как стелить теплый пол. Дальше осуществляются все подключения в соответствии со схемой, прилагаемой к изделию, проверяется сопротивление контура.
• при монтаже в комнате с повышенной влажностью клеящая смесь для плитки наносится в 2 слоя. Сначала ложится первый слой, покрывающий кабель или угольный стержень, ему дают время застыть. Затем поверхность покрывается гидроизоляционным составом, и только потом можно наносить второй слой клея и укладывать плитку на пол.

В комнатах с нормальной влажностью, например, кухне, класть клеящую смесь в 2 слоя с гидроизоляцией не нужно, достаточно нанести плиточный клей 1 раз толщиной не менее 20 мм над кабелем. Операцию по нанесению следует производить пластмассовым зубчатым шпателем, чтоб не повредить изоляцию проводов.

По истечении времени, отведенного на застывание клея инструкцией, напольное отопление можно включить и эксплуатировать.
